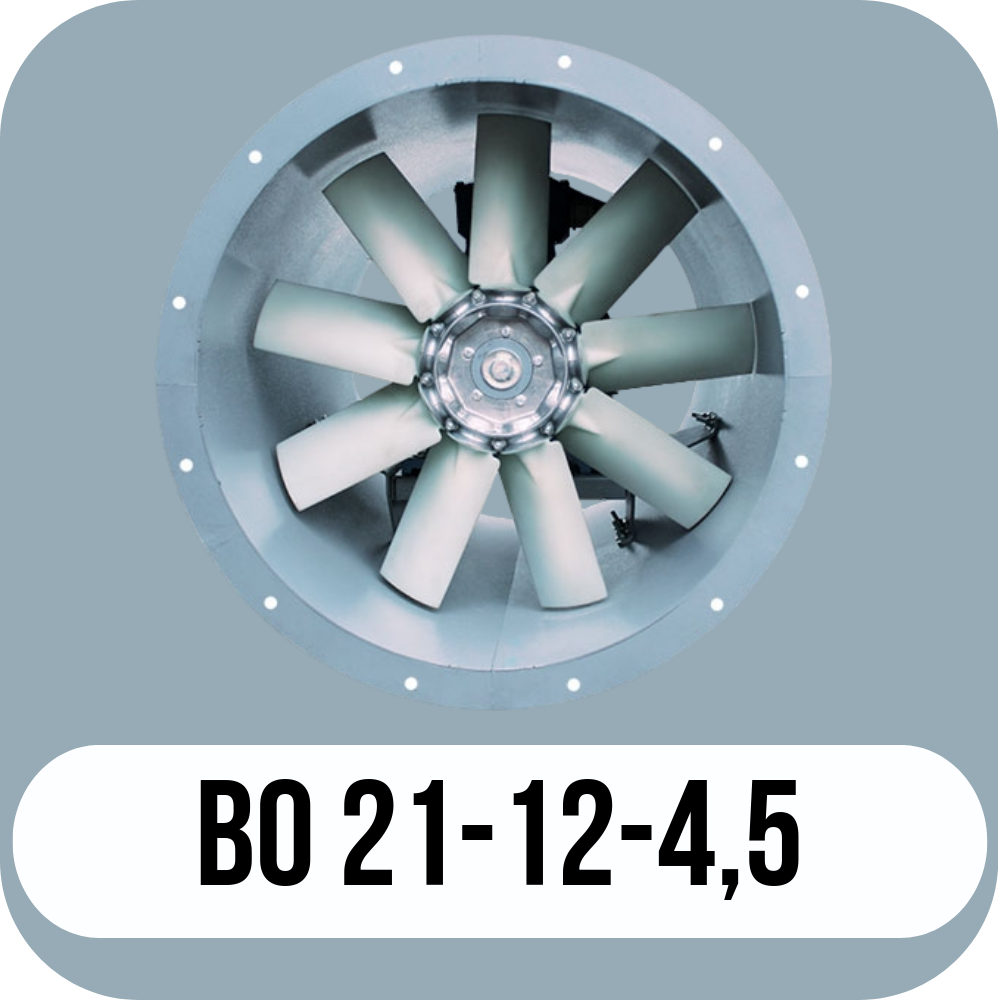

ВО 21-12-4,5

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-4,5 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-4,5

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								1-Е	0,18	1500	2020	4380	112	38	20
1-М	0,18	1500	2960	5110	114	50	20
1-Н	0,18	1500	3150	5370	118	55	20
4-М	0,25	1500	3160	5323	165	55	23
4-Н	0,37	1500	3400	5715	170	64	24
4-О	0,37	1500	3641	6114	175	73	24
4-Р	0,37	1500	3847	6453	174	82	24
1-Е	1,1	3000	4390	9260	493	163	31
1-М	1,5	3000	5030	10800	548	220	33
1-Н	2,2	3000	6000	11400	548	244	34
4-М	3	3000	6549	11045	711	234	41
4-Н	3	3000	7053	11860	730	272	41
4-О	3	3000	7592	12687	749	311	41
4-Р	4	3000	8029	13514	756	350	45
4-С	4	3000	8460	14222	750	390	45

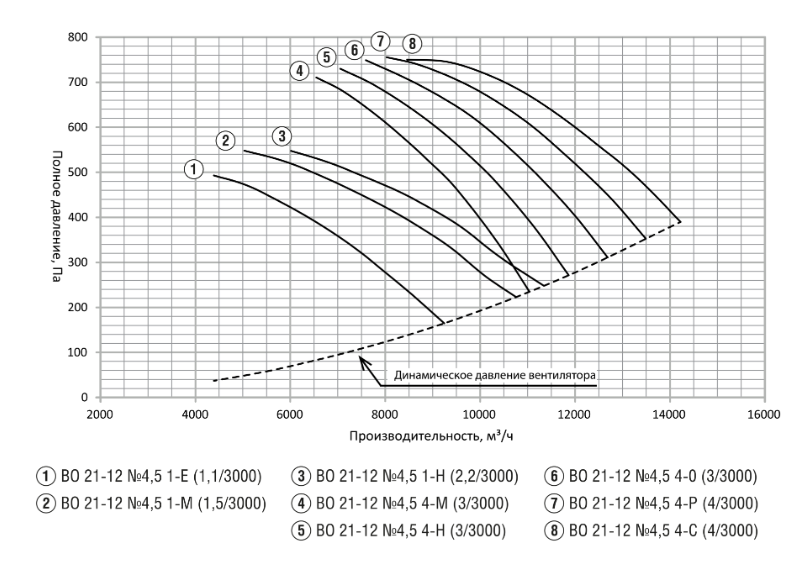

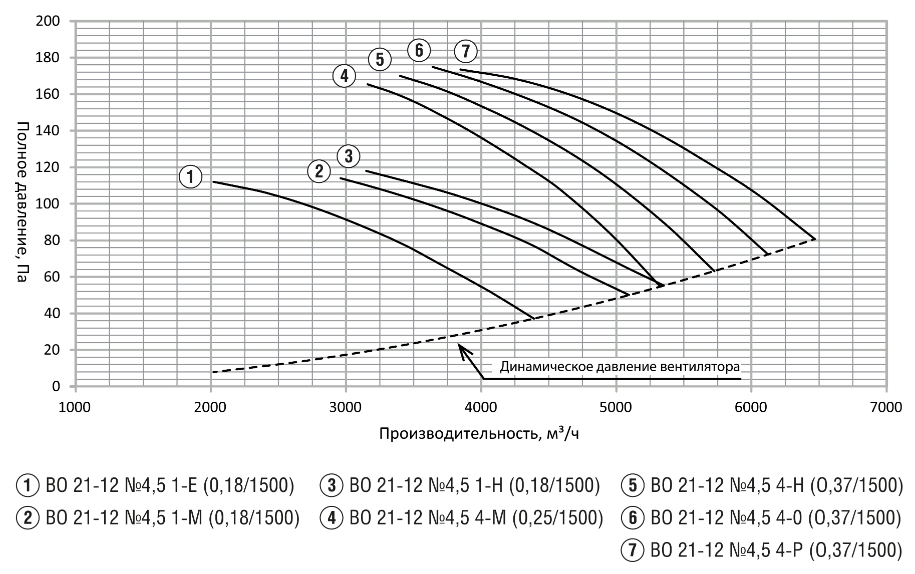

Аэродинамические характеристики ВО 21-12-4,5





Акустические характеристики осевого вентилятора ВО 21-12-4,5

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
1-Е	0,18	1500	71	67	66	64	63	62	63	77	75
1-М	0,18	1500	74	67	66	65	64	63	64	59	75
1-Н	0,18	1500	71	68	66	66	66	65	66	59	76
4-М	0,25	1500	73	70	68	67	67	66	68	62	78
4-Н	0,37	1500	73	70	68	67	67	67	69	62	78
4-О	0,37	1500	73	70	68	68	68	68	69	62	78
4-Р	0,37	1500	74	71	69	68	69	69	70	63	79
1-Е	1,1	3000	88	83	83	80	79	78	79	73	91
1-М	1,5	3000	87	83	82	81	81	79	80	75	91
1-Н	2,2	3000	87	84	82	82	82	81	82	76	92
4-М	3	3000	89	86	84	82	82	82	84	78	93
4-Н	3	3000	89	86	84	83	83	83	84	78	94
4-О	3	3000	89	86	84	84	84	83	85	78	94
4-Р	4	3000	90	87	85	84	85	84	86	79	95
4-С	4	3000	90	88	86	83	85	85	86	80	96

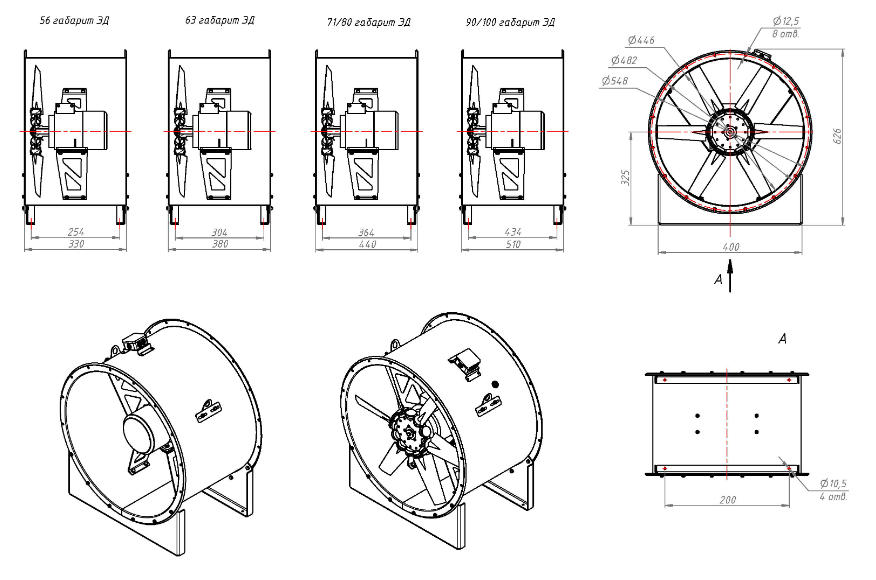

Габаритные и присоединительные размеры ВО 21-12-4,5
