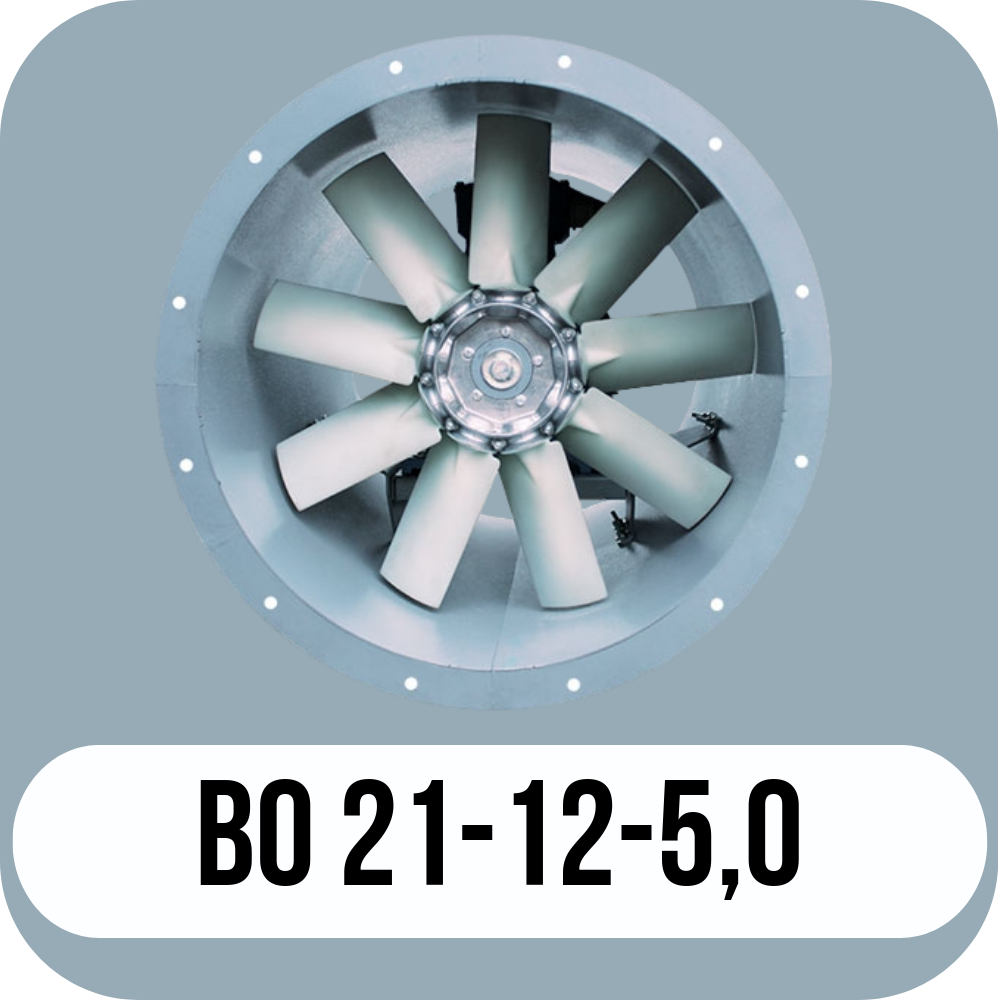

ВО 21-12-5,0

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-5,0 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-5,0

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								4-М	0,25	1000	2912	4810	83	30	31
4-Н	0,25	1000	3134	5184	86	35	31
4-О	0,25	1000	3363	5546	88	40	31
4-Р	0,25	1000	3514	5854	88	44	31
4-С	0,25	1000	3663	6143	88	48	31
4-Т	0,25	1000	4419	6749	90	58	31
2-М	0,25	1500	3340	6950	141	59	29
4-Е	0,37	1500	3586	6227	177	49	31
4-М	0,55	1500	4491	7456	198	71	35
4-Н	0,55	1500	4845	8017	204	82	35
4-О	0,55	1500	5189	8596	211	94	35
4-Р	0,75	1500	5424	9063	211	103	36
4-С	0,75	1500	5688	9520	211	114	36
4-Т	1,1	1500	6858	10330	213	152	38
1М	2,2	3000	7440	14400	601	257	40
4-Е	3	3000	7389	12811	748	209	46
4-М	4	3000	9344	15465	874	301	51
4-Н	4	3000	10029	16629	877	351	51
4-О	5,5	3000	10826	17933	918	407	60
4-Р	5,5	3000	11315	18908	917	449	60
4-С	7,5	3000	11805	19840	917	498	84
4-Т	7,5	3000	14282	21826	930	598	84

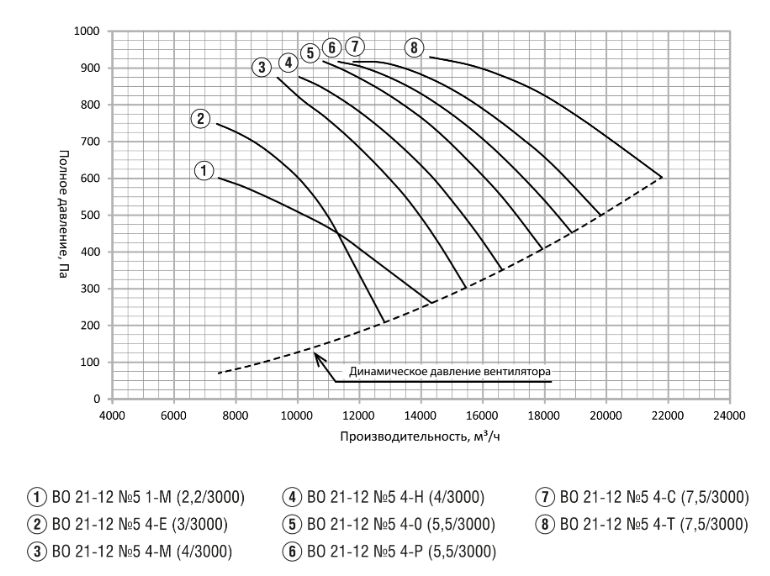

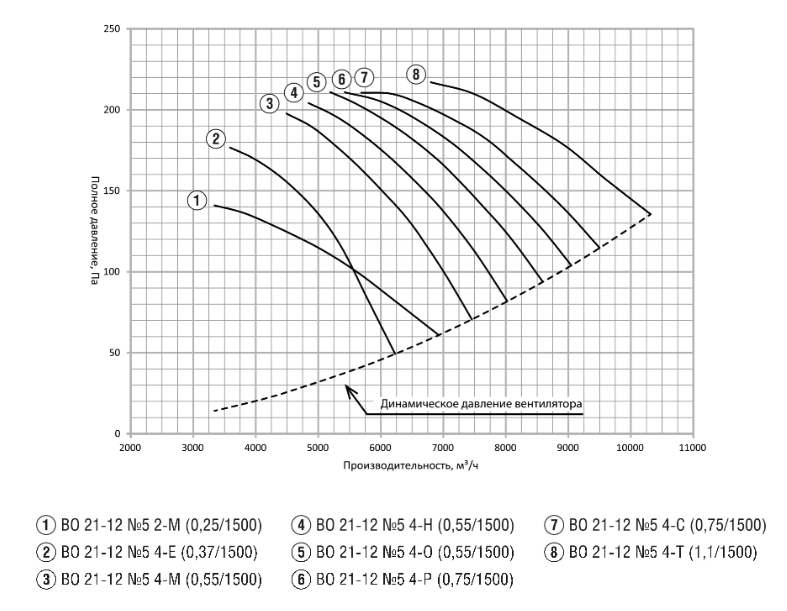

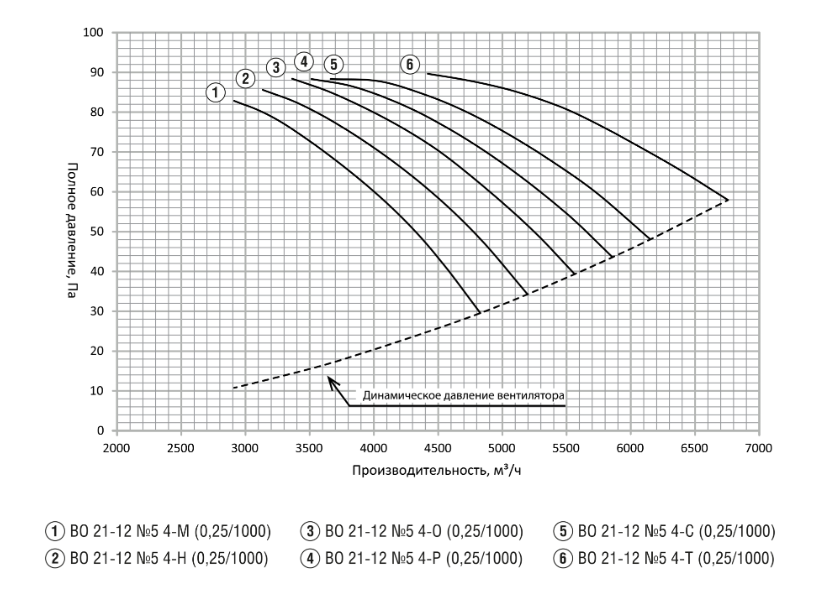

Аэродинамические характеристики ВО 21-12-5,0











Акустические характеристики осевого вентилятора ВО 21-12-5,0

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
4-М	0,25	1000	65	63	61	61	60	60	62	56	71
4-Н	0,25	1000	65	62	60	61	60	61	62	56	71
4-О	0,25	1000	65	62	60	61	60	61	62	56	71
4-Р	0,25	1000	66	63	61	62	61	62	63	56	71
4-С	0,25	1000	67	64	62	62	62	63	63	56	72
4-Т	0,25	1000	69	66	64	65	65	64	63	57	74
2-М	0,25	1500	75	72	70	70	70	70	71	68	80
4-Е	0,37	1500	74	73	71	72	70	69	70	64	80
4-М	0,55	1500	74	73	71	69	68	69	72	66	80
4-Н	0,55	1500	75	72	70	70	68	70	72	66	80
4-О	0,55	1500	74	71	69	70	69	71	72	66	80
4-Р	0,75	1500	75	72	70	71	70	71	72	66	81
4-С	0,75	1500	77	74	72	71	71	72	73	66	82
4-Т	1,1	1500	79	76	74	74	74	74	73	66	84
1М	2,2	3000	87	85	83	82	80	78	79	73	92
4-Е	3	3000	88	87	85	84	84	84	85	79	94
4-М	4	3000	89	88	86	85	83	84	87	81	95
4-Н	4	3000	90	87	85	85	84	85	87	81	95
4-О	5,5	3000	90	87	85	86	85	87	88	82	96
4-Р	5,5	3000	91	88	86	87	86	87	88	82	97
4-С	7,5	3000	93	90	88	87	87	88	89	82	98
4-Т	7,5	3000	95	92	90	90	90	90	89	82	100

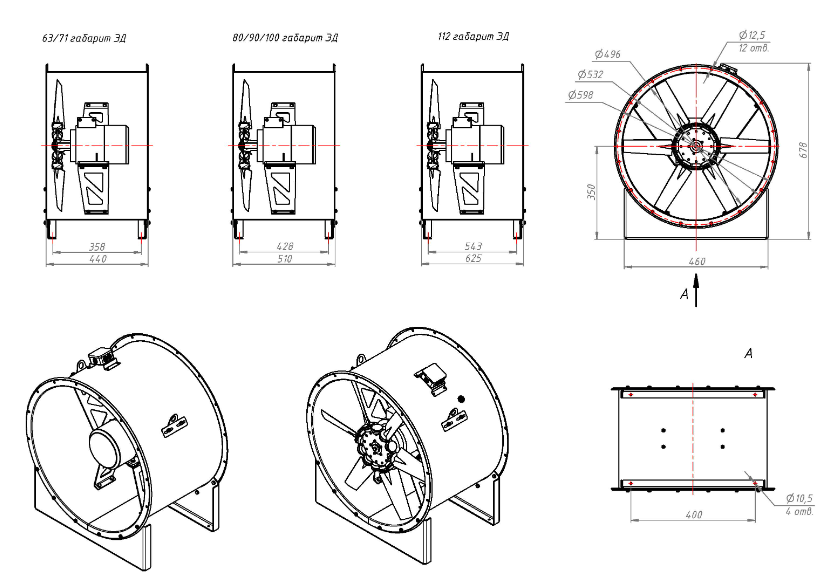

Габаритные и присоединительные размеры ВО 21-12-5,0
