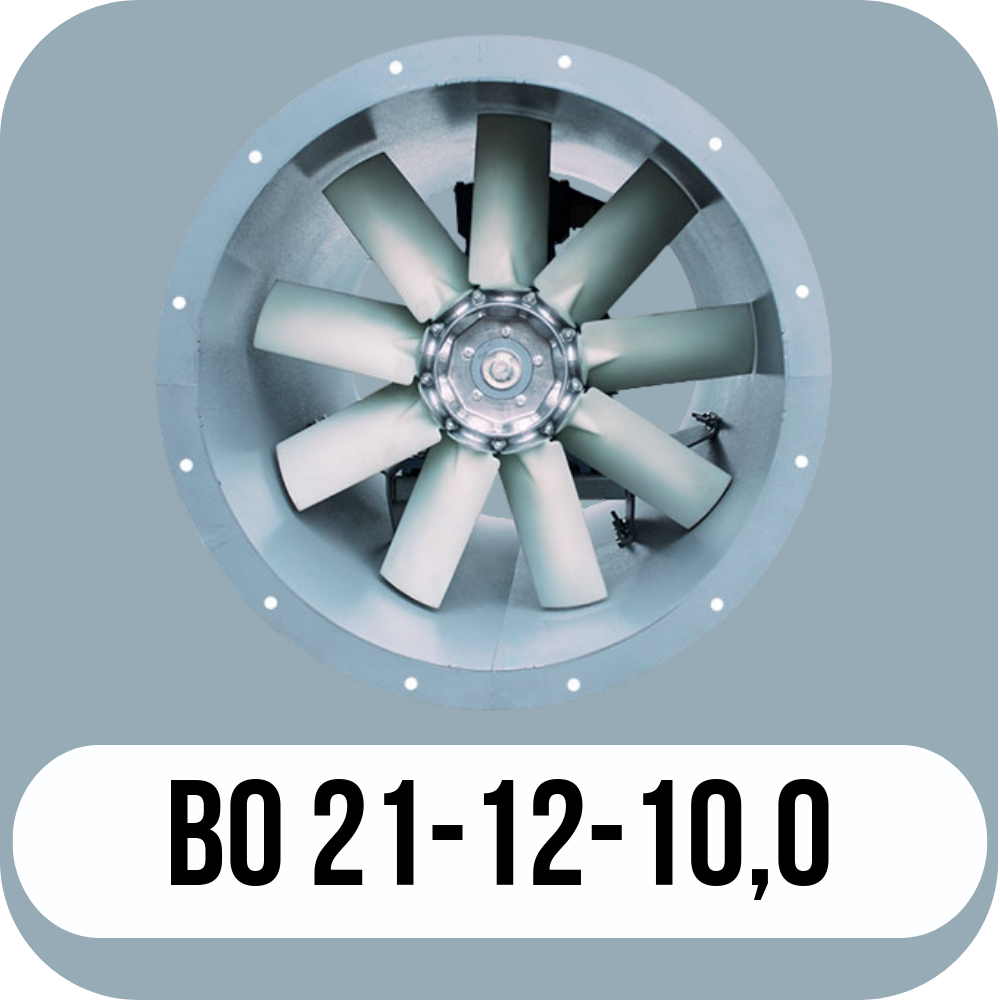

ВО 21-12-10,0

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-10,0 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-10,0

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								7-Р	1,1	750	15573	27485	122	60	85
7-С	1,1	750	17622	29619	128	71	85
9-С	1,5	750	20167	30960	147	78	91
9-Т	2,2	750	23465	35623	154	100	109
9-Х	2,2	750	28750	39780	161	126	109
12-Х	3	750	27630	42348	200	142	120
7-М	1,1	1000	14219	26828	178	58	81
7-Н	1,5	1000	16127	29996	190	71	84
7-О	1,5	1000	18735	32991	199	87	84
7-Р	2,2	1000	20700	36495	215	105	93
7-С	2,2	1000	23371	39373	225	123	93
9-С	3	1000	27461	42311	273	143	121
9-Т	4	1000	31580	48732	300	187	130
9-Х	5,5	1000	35772	53976	311	231	152
12-Х	7,5	1000	37224	57191	361	257	172
15-Х	11	1000	33744	53706	441	228	217
7-Е	3	1500	14562	31483	388	79	83
7-М	4	1500	22244	42137	437	140	95
7-Н	5,5	1500	25242	46950	464	173	126
7-О	5,5	1500	29600	52100	495	213	126
7-Р	7,5	1500	32030	56466	517	256	150
7-С	11	1500	36658	61556	548	299	161
9-С	11	1500	41764	64348	632	330	162
9-Т	15	1500	48027	74113	693	434	162
9-Х	18,5	1500	54220	82182	719	533	235
12-Т	22	1500	50289	77477	786	471	257
12-Х	30	1500	56687	86671	830	589	290

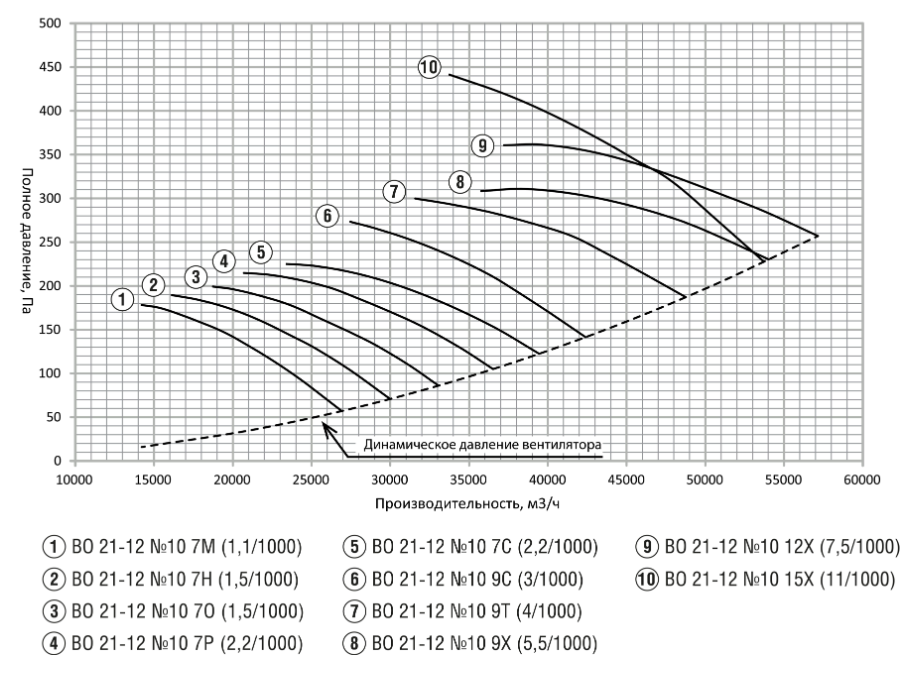

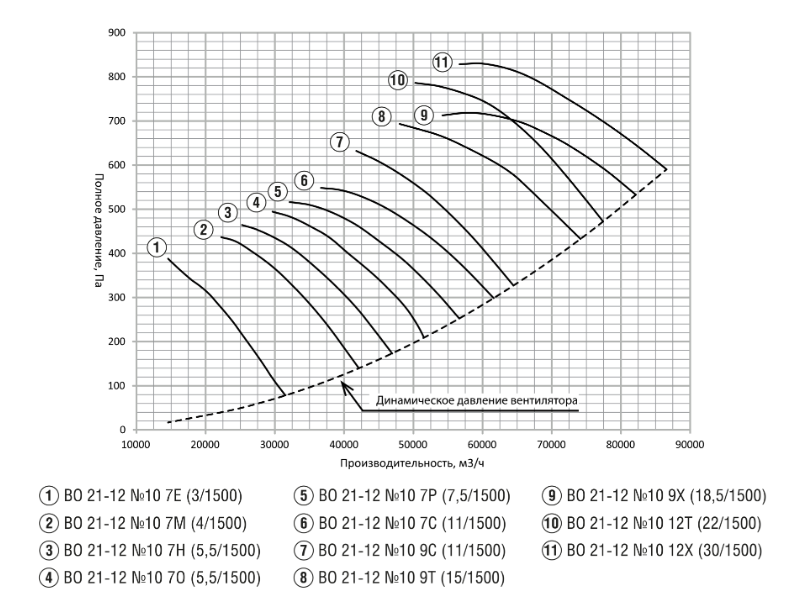

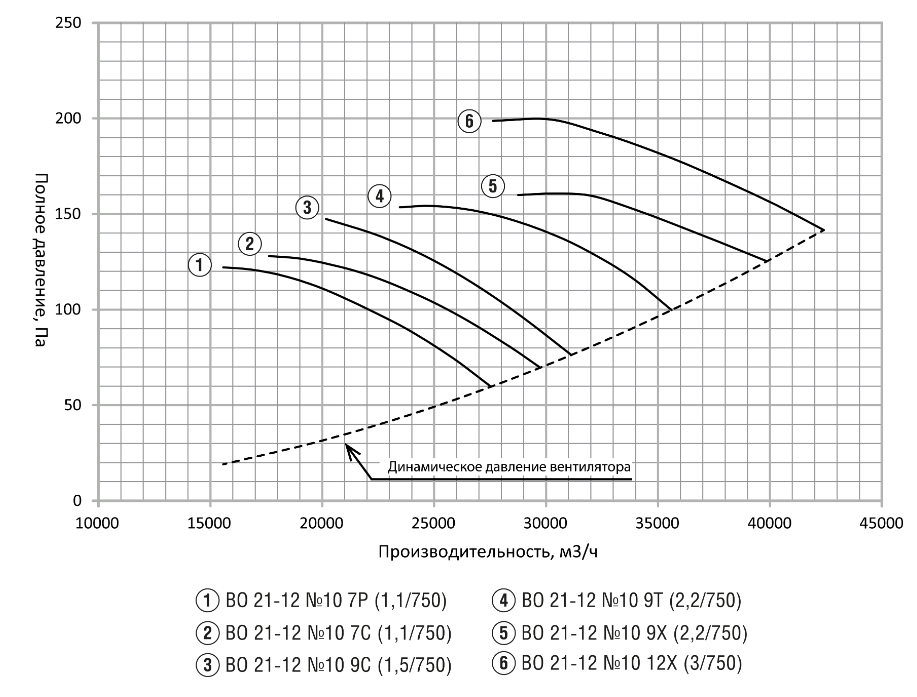

Аэродинамические характеристики ВО 21-12-10,0







Акустические характеристики осевого вентилятора ВО 21-12-10,0

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
7-Р	1,1	750	79	79	79	75	75	73	74	67	85
7-С	1,1	750	82	80	78	74	74	72	74	67	86
9-С	1,5	750	81	78	76	75	76	75	72	63	85
9-Т	2,2	750	82	79	77	75	75	74	72	64	86
9-Х	2,2	750	83	80	78	75	75	73	72	64	86
12-Х	3	750	85	82	80	76	76	75	73	66	88
7-М	1,1	1000	82	84	84	84	85	80	81	75	92
7-Н	1,5	1000	82	85	86	85	84	80	81	74	92
7-О	1,5	1000	82	84	84	82	81	79	80	72	91
7-Р	2,2	1000	85	85	85	82	81	79	80	73	92
7-С	2,2	1000	88	87	85	80	80	78	80	73	92
9-С	3	1000	88	85	83	82	83	82	79	70	92
9-Т	4	1000	88	85	83	81	81	80	78	71	92
9-Х	5,5	1000	89	86	84	81	81	79	78	70	93
12-Х	7,5	1000	91	88	86	82	82	81	79	72	95
15-Х	11	1000	92	89	87	83	84	82	79	73	96
7-Е	3	1500	89	96	99	99	96	90	89	84	104
7-М	4	1500	92	94	94	93	94	90	91	84	101
7-Н	5,5	1500	92	94	96	94	94	90	90	83	102
7-О	5,5	1500	92	94	94	91	91	88	89	82	100
7-Р	7,5	1500	95	95	94	91	90	88	90	82	101
7-С	11	1500	97	96	94	91	90	88	90	83	102
9-С	11	1500	97	94	92	91	92	91	88	79	101
9-Т	15	1500	97	94	92	90	90	89	87	80	101
9-Х	18,5	1500	98	95	93	90	90	88	87	79	102
12-Т	22	1500	99	96	94	91	91	90	88	81	103
12-Х	30	1500	100	97	95	91	91	90	88	81	104

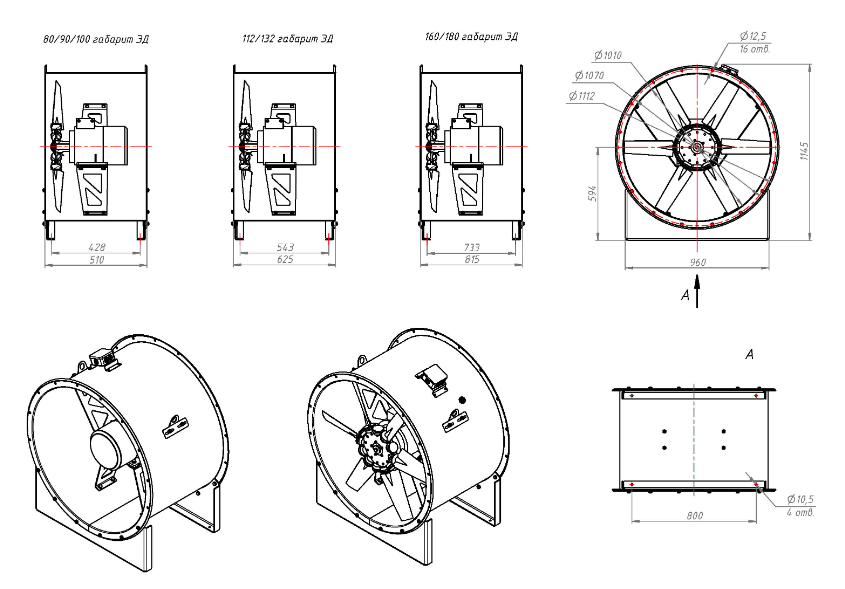

Габаритные и присоединительные размеры ВО 21-12-10,0
