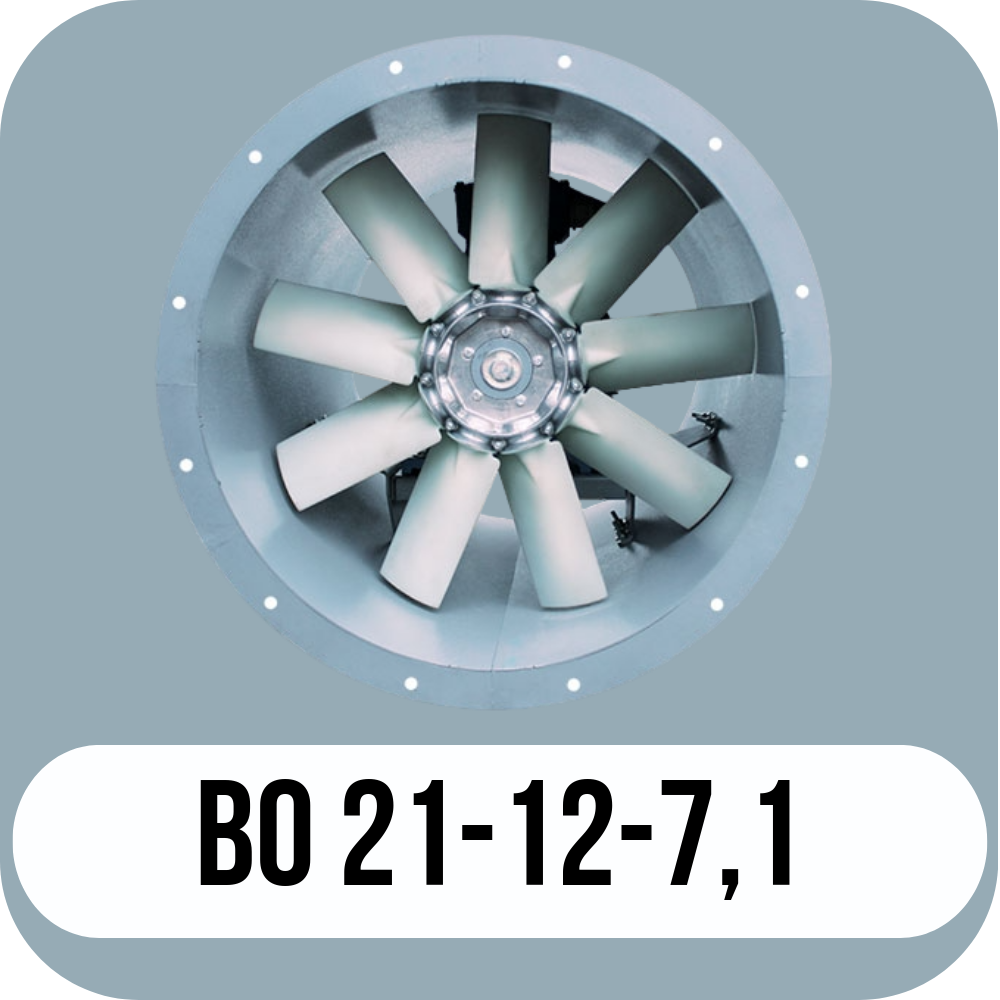

ВО 21-12-7,1

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5





Назначение

• Осевые вентиляторы ВО 21-12-7,1 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-7,1

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								1-О	0,37	1000	7500	13300	89	53	41
4-М	0,55	1000	6548	12602	130	50	43
4-Н	0,55	1000	7128	13746	135	59	43
4-О	0,55	1000	8082	14813	139	69	43
6-О	0,75	1000	8109	15104	164	72	49
6-Р	0,75	1000	9177	16213	168	83	49
6-С	1,1	1000	10323	17559	173	94	51
6-Т	1,1	1000	11489	19457	181	119	51
9-Х	1,5	1000	13907	21034	191	139	57
2-М	0,75	1500	8206	17155	184	92	42
1-О	1,1	1500	12100	20800	217	131	46
4-М	1,5	1500	10045	19426	309	118	49
4-Н	2,2	1500	10987	21217	322	140	55
4-О	2,2	1500	12484	22940	331	164	55
6-О	2,2	1500	12563	23390	391	169	55
6-Р	3	1500	14165	25107	401	195	58
6-С	3	1500	15933	26793	413	223	58
6-Т	4	1500	17915	30559	444	288	68
9-Х	5,5	1500	21838	32998	468	338	99
2-М	5,5	3000	16880	35500	777	445	68
2-Н	7,5	3000	18038	37821	816	446	92
1-О	11	3000	24600	42700	920	558	117
5-Н	15	3000	22793	42445	1263	564	164
5-О	18,5	3000	24679	46056	1327	655	174
5-Р	18,5	3000	27509	48976	1353	741	174
4-Р	11	3000	16044	26578	1095	564	112
6-С	11	3000	16316	27502	1258	609	112

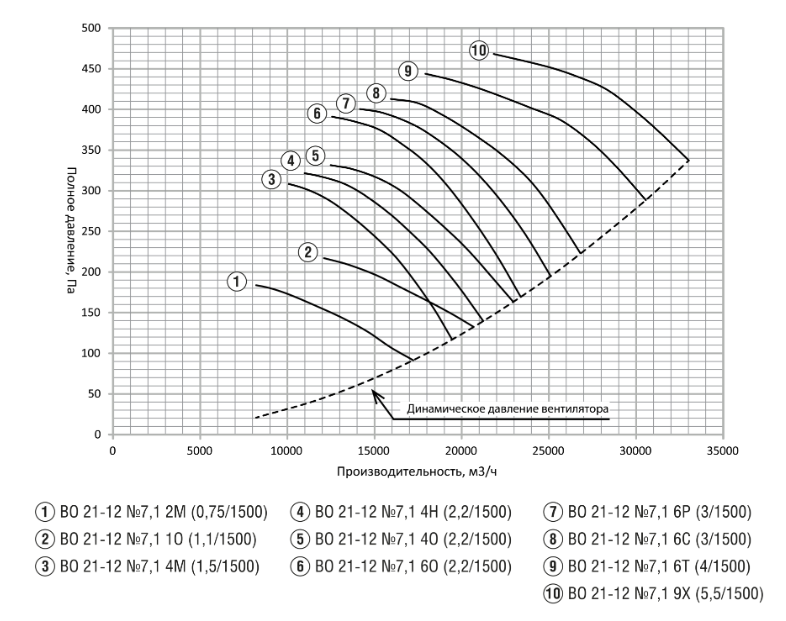

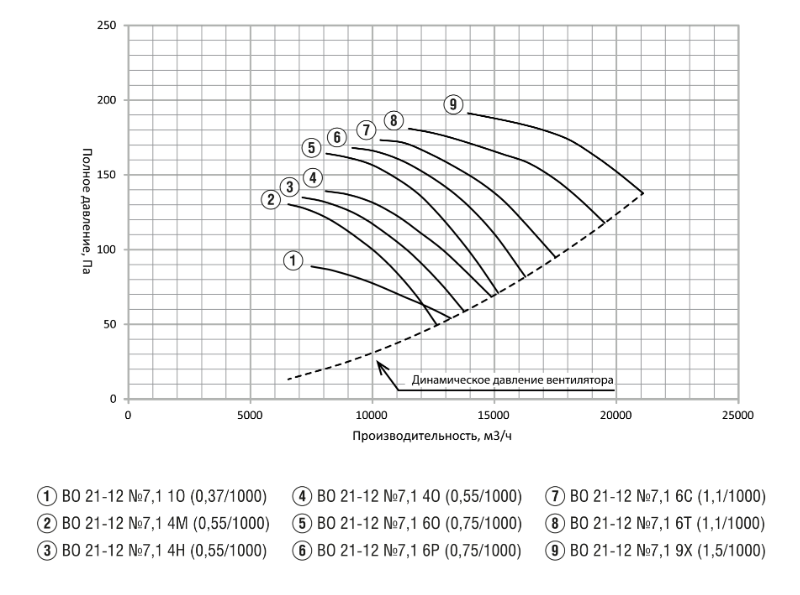

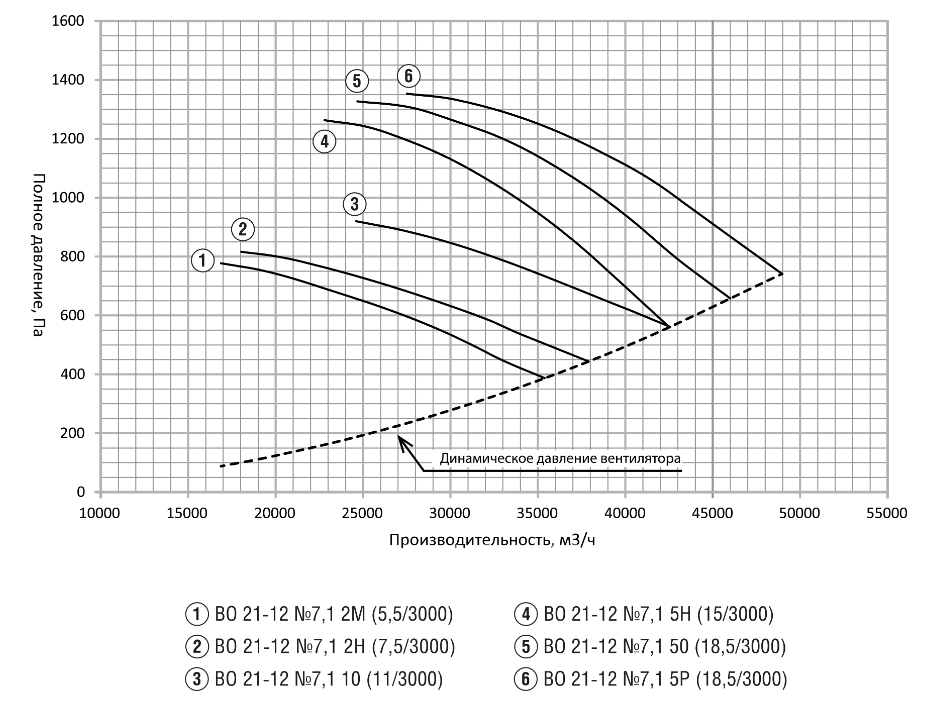

Аэродинамические характеристики ВО 21-12-7,1



Акустические характеристики осевого вентилятора ВО 21-12-7,1

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
1-О	0,37	1000	71	65	66	66	65	66	68	64	76
4-М	0,55	1000	70	70	68	70	69	69	71	64	78
4-Н	0,55	1000	72	72	70	70	68	68	70	64	79
4-О	0,55	1000	74	73	72	70	67	68	69	63	80
6-О	0,75	1000	74	74	72	72	72	72	72	68	81
6-Р	0,75	1000	76	74	72	72	72	72	72	69	82
6-С	1,1	1000	78	75	73	73	73	73	73	70	83
6-Т	1,1	1000	78	74	73	72	73	72	72	68	83
9-Х	1,5	1000	78	75	73	74	74	73	73	66	83
2-М	0,75	1500	81	76	76	76	76	76	77	74	86
1-О	1,1	1500	81	74	76	76	75	76	78	74	86
4-М	1,5	1500	79	80	78	79	78	78	81	74	88
4-Н	2,2	1500	82	82	80	80	78	78	80	74	89
4-О	2,2	1500	85	83	82	79	77	79	80	73	90
6-О	2,2	1500	84	83	82	82	82	82	82	78	91
6-Р	3	1500	86	84	82	82	82	82	82	79	92
6-С	3	1500	87	84	83	82	83	83	83	79	93
6-Т	4	1500	87	84	83	82	82	82	82	78	92
9-Х	5,5	1500	87	84	82	83	83	82	82	76	93
2-М	5,5	3000	97	92	92	92	91	91	92	90	102
2-Н	7,5	3000	98	93	93	92	92	93	93	90	103
1-О	11	3000	97	90	92	92	91	92	94	90	102
5-Н	15	3000	99	97	95	96	95	95	96	92	105
5-О	18,5	3000	99	96	94	96	96	95	95	91	105
5-Р	18,5	3000	100	97	95	95	95	95	96	91	105
4-Р	11	3000	94	92	90	94	89	90	91	85	100
6-С	11	3000	95	92	94	92	93	92	93	90	102

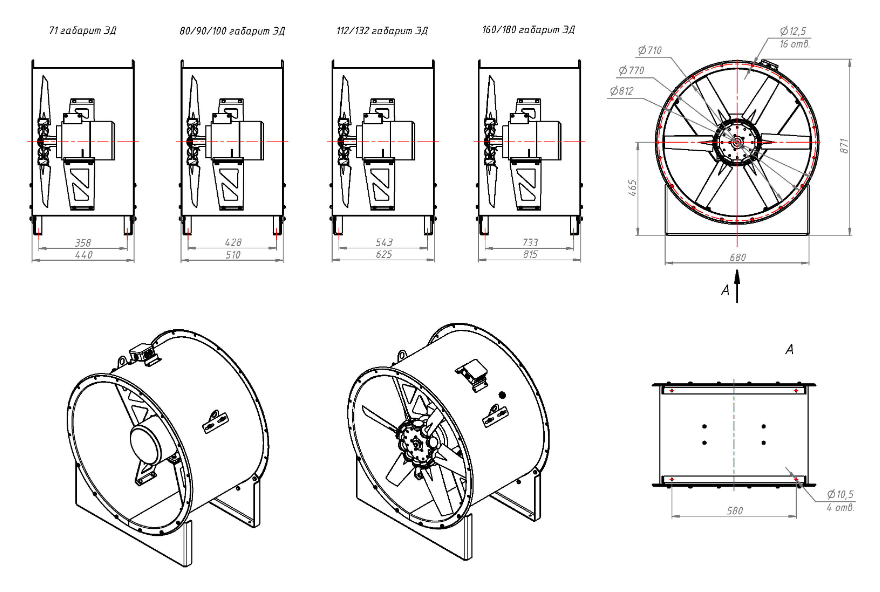

Габаритные и присоединительные размеры ВО 21-12-7,1
