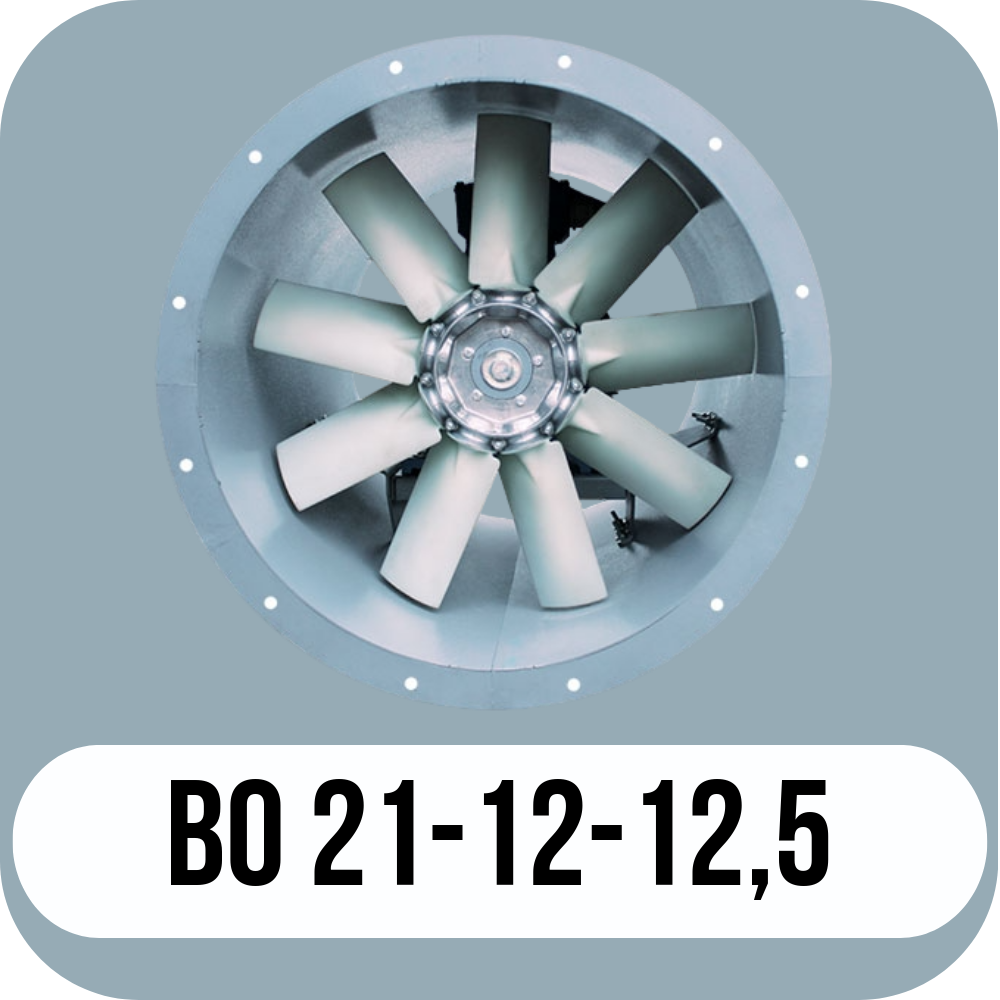

ВО 21-12-12,5

Для приточной и вытяжной вентиляции Общепромышленное и взрывозащищенное исполнение Корпус из окрашенной углеродистой стали Лопатки — из полиамида, усиленного стекловолокном



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5



Назначение

• Осевые вентиляторы ВО 21-12-12,5 предназначены для эксплуатации в условиях умеренного климата второй категории по ГОСТ 15150-69.
• Температурный диапазон окружающей среды: от -40°C до +40°C. Для холодных климатических условий возможна эксплуатация при температуре от -60°C до +45°C.
• Перемещаемая среда не должна содержать липких, абразивных или волокнистых веществ, а также паров, пыли или примесей, агрессивных по отношению к углеродистым сталям, алюминиевым сплавам и полиамидным материалам.
• Концентрация твёрдых примесей и пыли не должна превышать 0,1 г/м³.
• Среднее значение виброскорости внешних источников вибрации в месте установки не должно превышать 2 мм/с.



Технические характеристики ВО 21-12-12,5

Индекс рабочего колеса	Мощность двигателя, кВт	Частота, об/мин	Q min, м³/ч	Q max, м³/ч	Pv max, Па	Pv min, Па	Масса, кг
								13-М	1,5	750	15053	32189	140	34	108
14-М	2,2	750	17524	35807	190	42	133
14-Н	2,2	750	24693	40781	173	55	133
14-О	3	750	28852	45804	178	69	139
14-Р	3	750	27164	50206	202	82	139
14-С	4	750	40494	55244	186	100	152
15-Т	5,5	750	39301	60555	263	120	164
15-Х	7,5	750	45595	69874	287	157	250
13-М	4	1000	20454	43578	256	62	151
14-М	5,5	1000	23694	48472	347	77	178
14-Н	5,5	1000	33667	55273	315	99	178
14-О	7,5	1000	39338	62653	332	128	193
14-Р	7,5	1000	37132	68668	377	153	193
14-С	11	1000	54554	74608	337	180	248
15-С	11	1000	38745	69418	455	155	248
15-Т	15	1000	52948	81775	477	215	273
15-Х	18,5	1000	61743	94514	526	289	286
13-М	11	1500	30954	66428	592	142	184
14-М	15	1500	36034	73800	803	175	244
14-Н	18,5	1500	50777	84061	731	230	259
14-О	22	1500	59567	95059	763	293	281
14-Р	30	1500	56400	104188	864	349	315
14-С	30	1500	82977	112939	774	416	315
15-С	37	1500	58606	104956	1046	362	381
15-Т	45	1500	80298	123784	1096	497	412

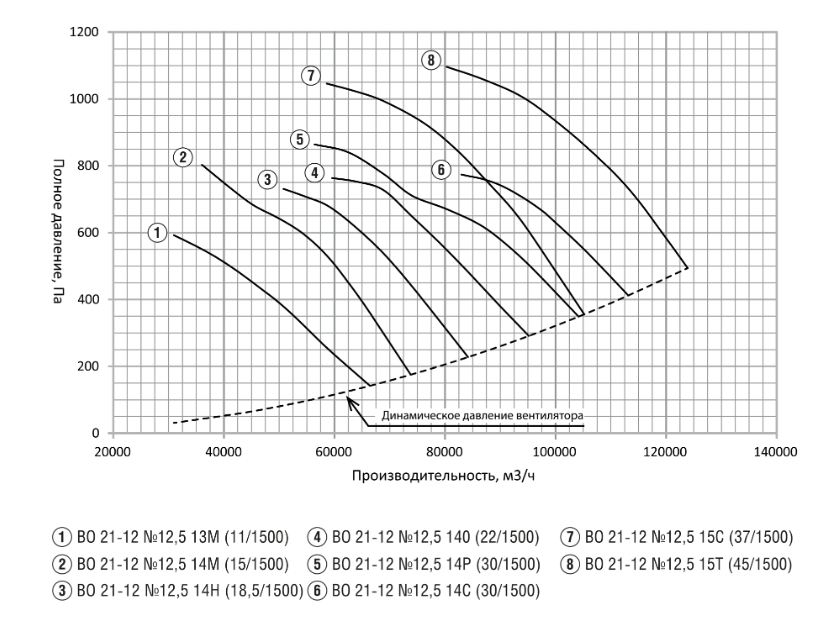

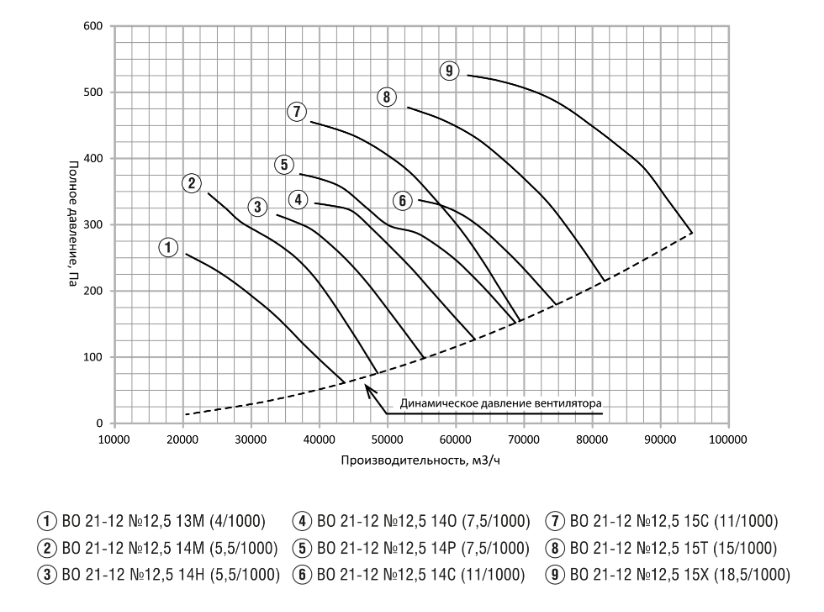

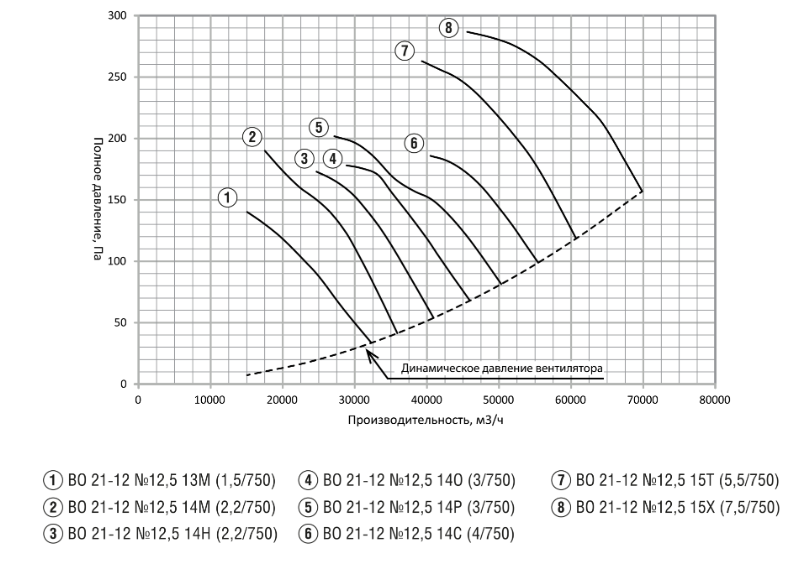

Аэродинамические характеристики ВО 21-12-12,5







Акустические характеристики осевого вентилятора ВО 21-12-12,5

Индекс колеса	Мощность двигателя, кВт	Частота, об/мин	Значение Lpi(дБ) в октавных полосах f, Гц								Lpa, дБа
			63	125	250	500	1000	2000	4000	8000
13-М	1,5	750	82	78	77	76	77	76	75	69	86
14-М	2,2	750	84	81	79	78	79	78	75	70	88
14-Н	2,2	750	84	82	80	79	79	78	76	71	89
14-О	3	750	85	82	81	79	79	77	76	71	89
14-Р	3	750	84	81	79	78	79	78	76	71	88
14-С	4	750	85	82	80	78	80	78	77	71	89
15-Т	5,5	750	86	83	81	79	80	78	77	73	90
15-Х	7,5	750	88	85	83	81	82	81	79	75	93
13-М	4	1000	88	84	84	83	83	83	81	76	93
14-М	5,5	1000	90	87	85	85	85	84	82	77	95
14-Н	5,5	1000	91	88	86	85	86	84	82	77	95
14-О	7,5	1000	92	89	87	86	86	84	82	78	96
14-Р	7,5	1000	91	88	86	85	86	84	83	78	95
14-С	11	1000	92	89	87	85	86	85	83	78	96
15-С	11	1000	93	90	88	86	87	86	84	80	97
15-Т	15	1000	93	89	88	85	86	85	84	79	97
15-Х	18,5	1000	95	92	90	88	88	87	86	82	99
13-М	11	1500	97	93	93	92	92	92	90	85	102
14-М	15	1500	100	96	95	94	95	93	91	86	104
14-Н	18,5	1500	100	97	95	95	95	93	91	86	105
14-О	22	1500	101	98	96	95	95	93	91	87	105
14-Р	30	1500	100	97	95	94	95	93	92	87	104
14-С	30	1500	101	98	96	94	95	94	92	87	105
15-С	37	1500	102	99	97	95	96	95	93	89	106
15-Т	45	1500	102	98	97	94	95	94	93	88	106
11-С	18,5	1500	98	95	93	91	92	92	90	85	102
14-C	22	1500	99	96	94	93	94	93	91	85	104
14-Т	30	1500	101	98	96	94	94	94	92	87	105
14-Х	37	1500	102	99	97	94	95	94	92	88	106
12-Х	37	1500	101	98	96	94	94	93	92	88	105
15-Х	45	1500	102	99	97	95	95	94	93	89	106

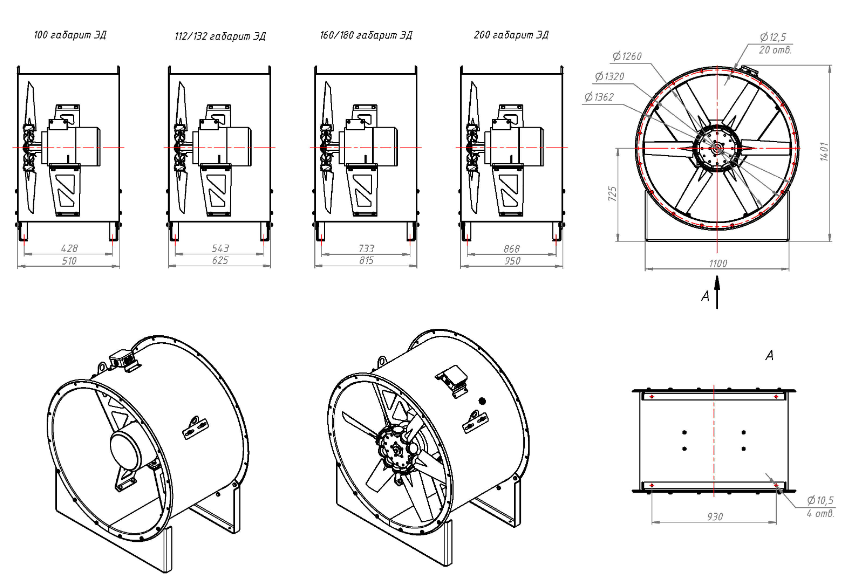

Габаритные и присоединительные размеры ВО 21-12-12,5
