Радиальный вентилятор ВР 140-15 №9 высокого давления выпускается в двух вариантах: по первой конструктивной схеме, где рабочее колесо напрямую соединено с двигателем, и по третьей схеме, где колесо соединяется с электродвигателем через соединительную муфту. Вентиляторы ВР 140-15-9 применяются в приточных и вытяжных вентиляционных системах, системах воздушного отопления и кондиционирования, а также в составе технологического оборудования. Рабочая среда допускает температуру до +80°С для общепромышленных исполнений и до +200°С для теплостойких версий.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №9,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 495 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 735 | ДО-44 | 6 | ВР 203 | 10 |

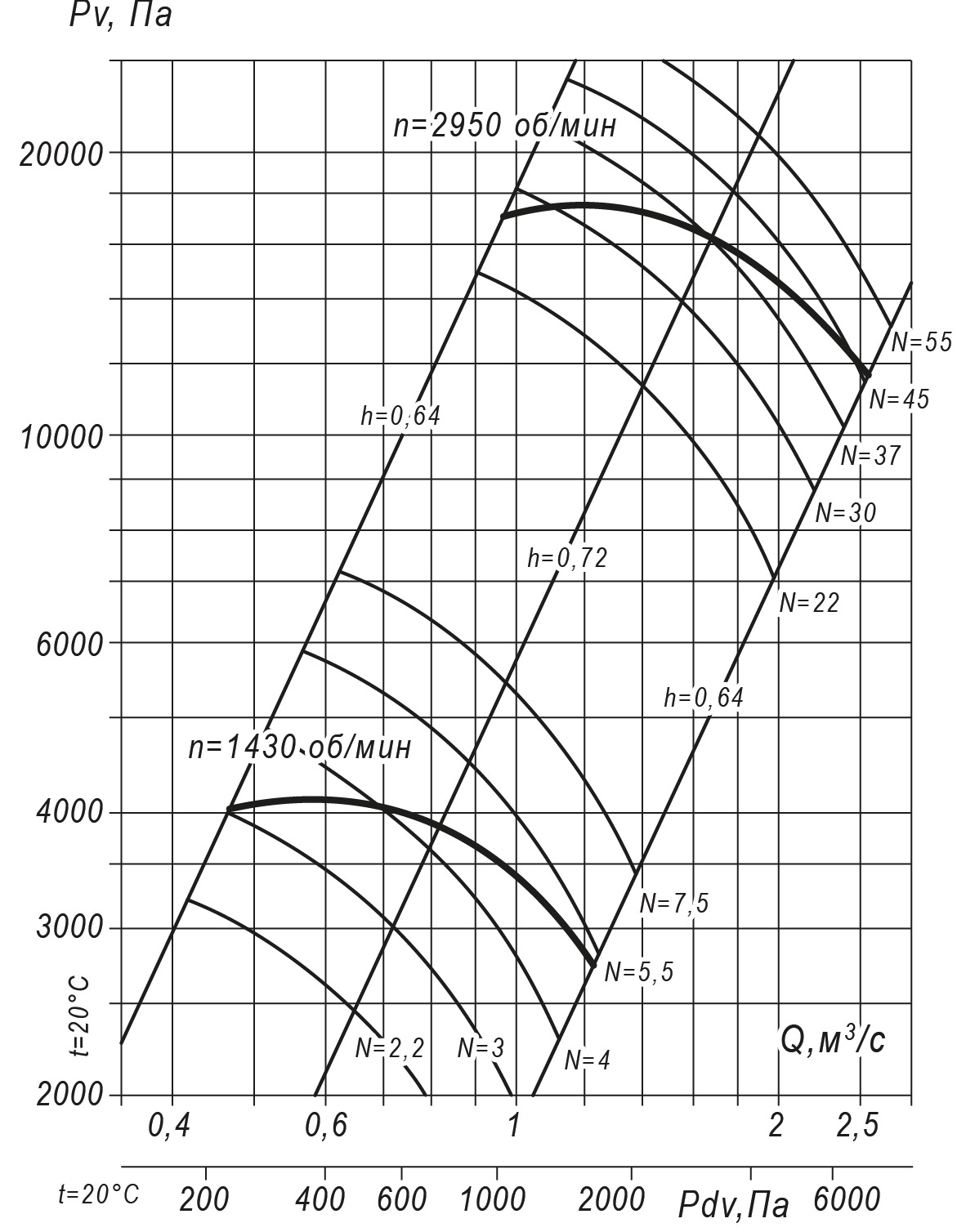

Аэродинамические характеристики радиального вентилятора ВР 140-15 №9, Исполнение 1

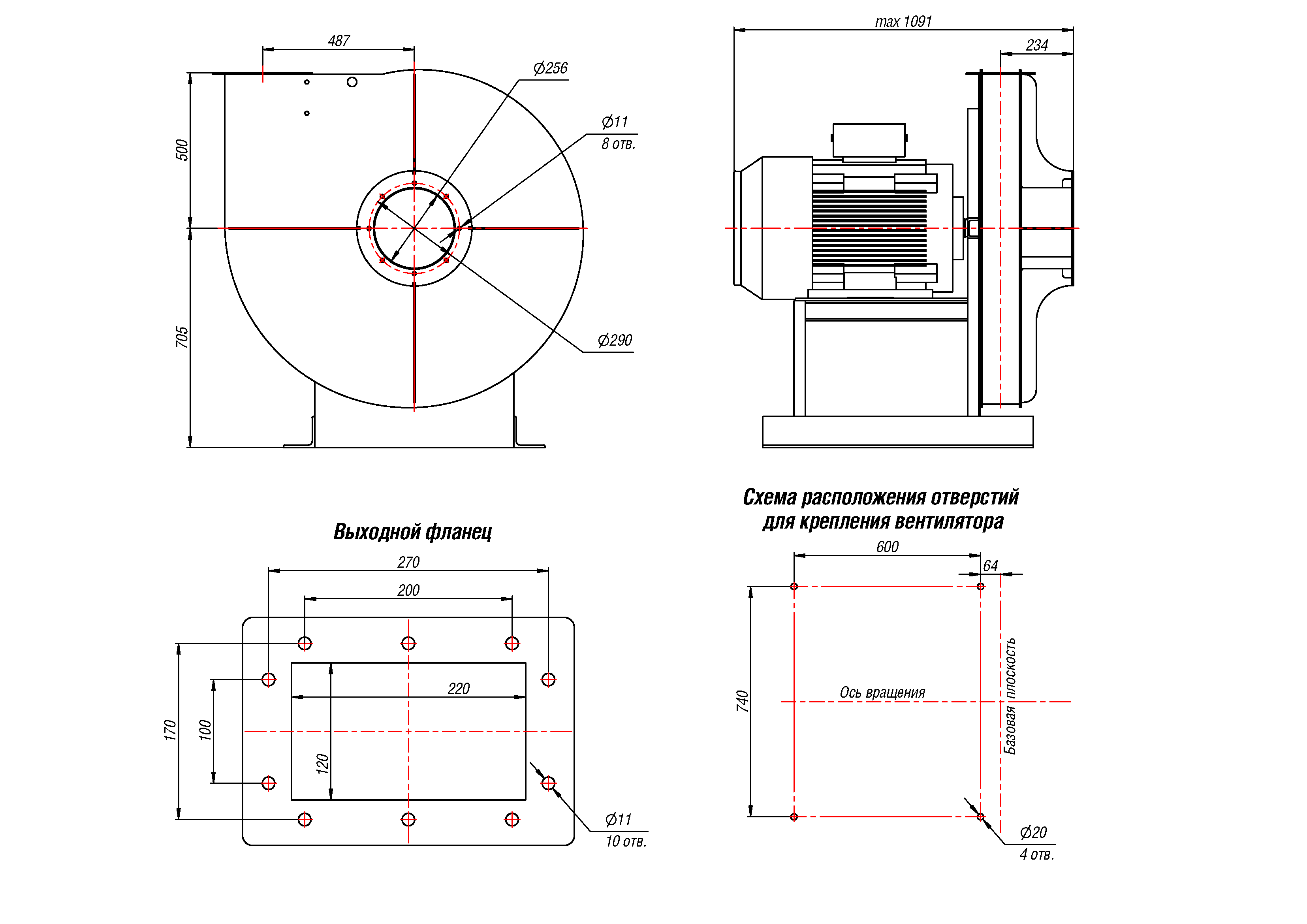

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1180 | 533 | 1205 | 500 | 1099 | 516 | 1516 | 811 | 1066 | 566 | 1352 | 647 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1360 | 550 | 1288 | 583 | 1066 | 500 | 1238 | 533 | 1360 | 811 | 1222 | 517 |
Акустические характеристики радиального вентилятора ВР 140-15 №9, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 84 | 92 | 90 | 91 | 90 | 89 | 87 | 84 | 98 |
| 3000 | 101 | 108 | 107 | 108 | 107 | 106 | 104 | 100 | 115 |
"Исполнение 3"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №9,0 , исполнение 3
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 7,5 | 15,6 | 132S4 | 0,46 | 1,22 | 2700 | 4150 | 575 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 55 | 100 | 225М2 | 0,96 | 2,5 | 11500 | 17500 | 820 | ДО-44 | 6 | ВР 203 | 10 |
Аэродинамические характеристики радиального вентилятора ВР 140-15 №9, Исполнение 3

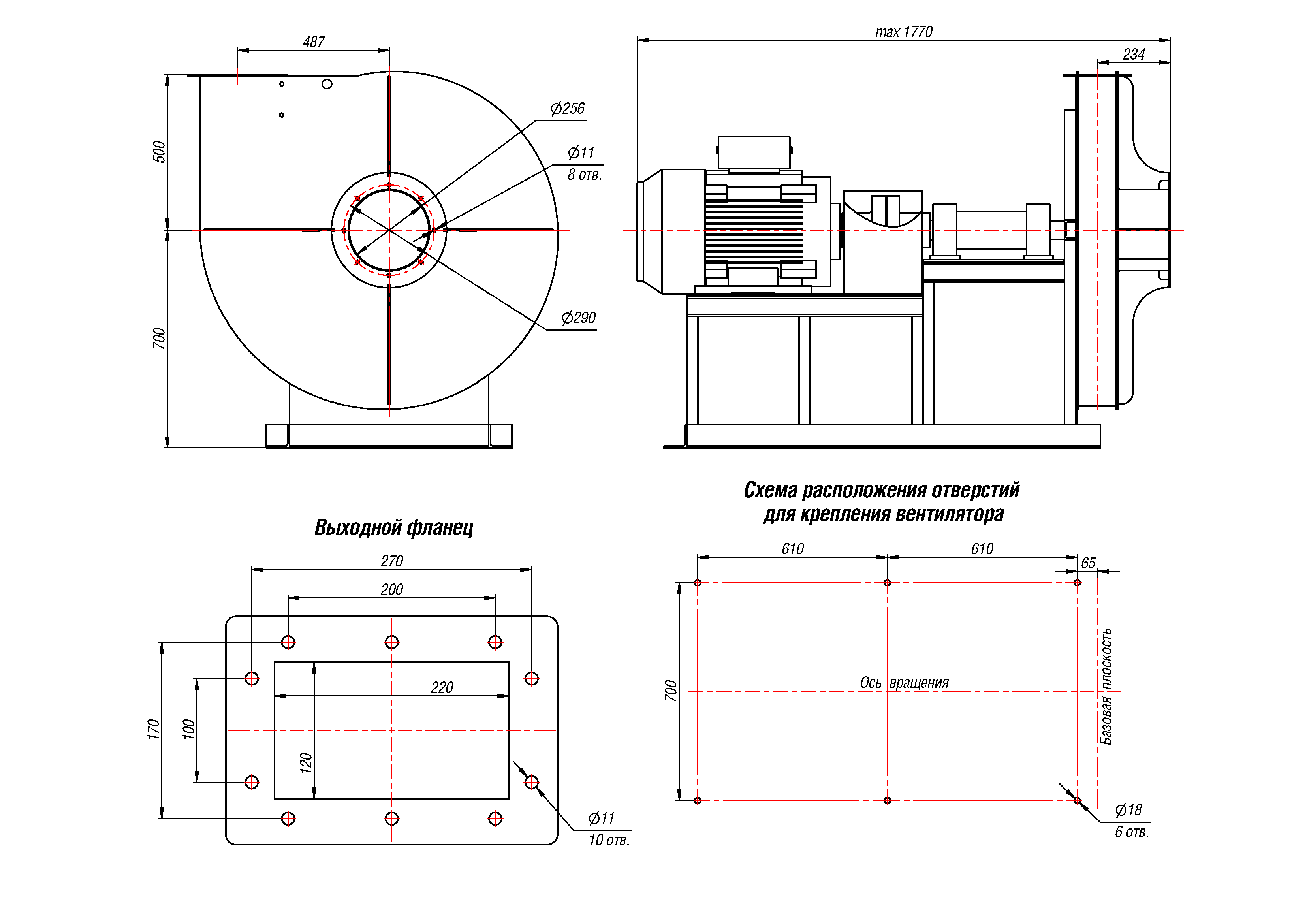

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №9, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1180 | 533 | 1210 | 500 | 1099 | 516 | 1521 | 811 | 1066 | 566 | 1357 | 647 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1360 | 550 | 1293 | 583 | 1066 | 500 | 1243 | 533 | 1360 | 811 | 1227 | 517 |
Акустические характеристики радиального вентилятора ВР 140-15 №9, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 84 | 92 | 90 | 91 | 90 | 89 | 87 | 84 | 98 |
| 3000 | 101 | 108 | 107 | 108 | 107 | 106 | 104 | 100 | 115 |
