Радиальный вентилятор ВР 140-15 №8 высокого давления производится в двух вариантах: по первой схеме, где рабочее колесо напрямую соединено с двигателем, и по пятой схеме, с использованием ременной передачи для соединения колеса с двигателем. Вентиляторы ВР 140-15-8 находят применение в приточных и вытяжных вентиляционных системах, системах воздушного отопления и кондиционирования, а также в составе технологического оборудования. Допустимая температура рабочей среды составляет до +80°С для стандартного исполнения и до +200°С для теплостойкого исполнения.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №8,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 3 | 6,8 | 100S4 | 0,32 | 0,85 | 2125 | 3250 | 175 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 30 | 55,4 | 180М2 | 0,66 | 1,8 | 9000 | 13900 | 345 | ДО-42 | 8 | ВР 203 | 10 |

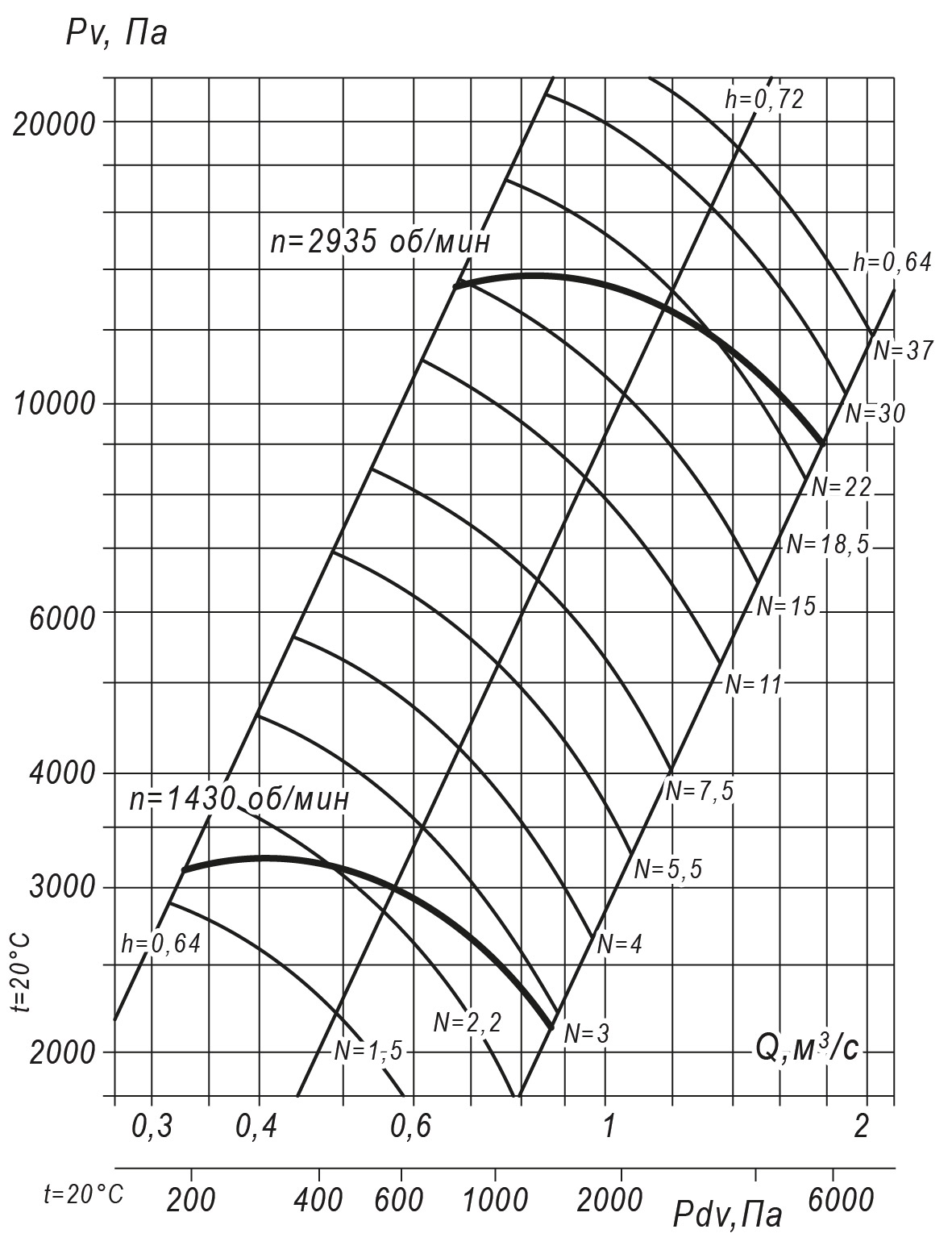

Аэродинамические характеристики радиального вентилятора ВР 140-15 №8, Исполнение 1

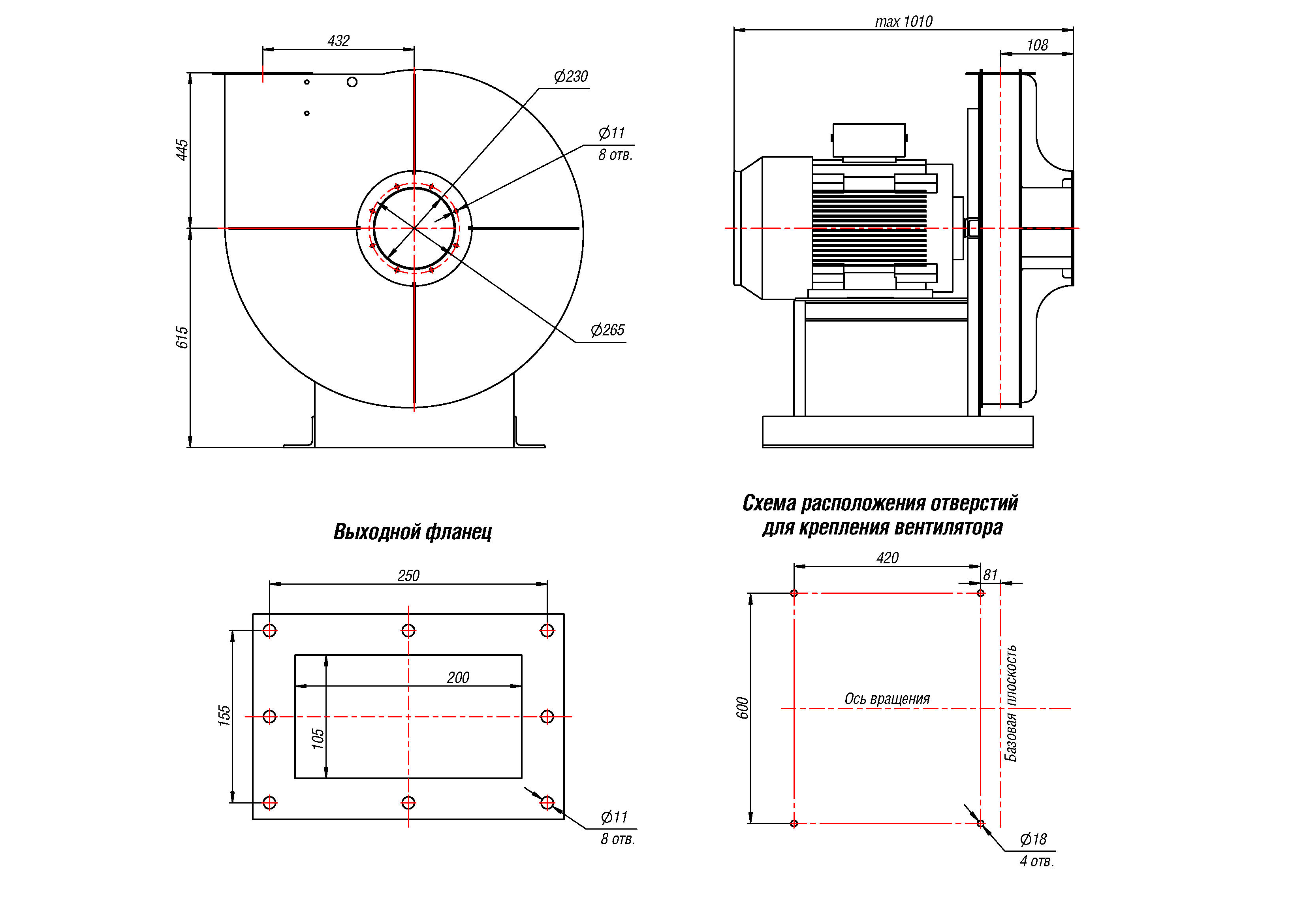

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1038 | 470 | 1060 | 445 | 988 | 461 | 1332 | 716 | 948 | 503 | 1180 | 568 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1196 | 479 | 1141 | 526 | 948 | 445 | 1085 | 470 | 1195 | 717 | 1076 | 461 |
Акустические характеристики радиального вентилятора ВР 140-15 №8, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 82 | 89 | 88 | 89 | 88 | 87 | 85 | 81 | 96 |
| 3000 | 99 | 106 | 105 | 106 | 105 | 104 | 102 | 98 | 113 |
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №8,0 , исполнение 5
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 2 000 | 11 | 22,5 | 132М4 | 0,46 | 1,2 | 4200 | 6500 | 245 | ДО-42 | 8 | ВР 203 | 8 |
| 2 500 | 18,5 | 34,7 | 160M2 | 0,55 | 1,5 | 6500 | 10000 | 300 | ДО-42 | 10 | ВР 203 | 10 |

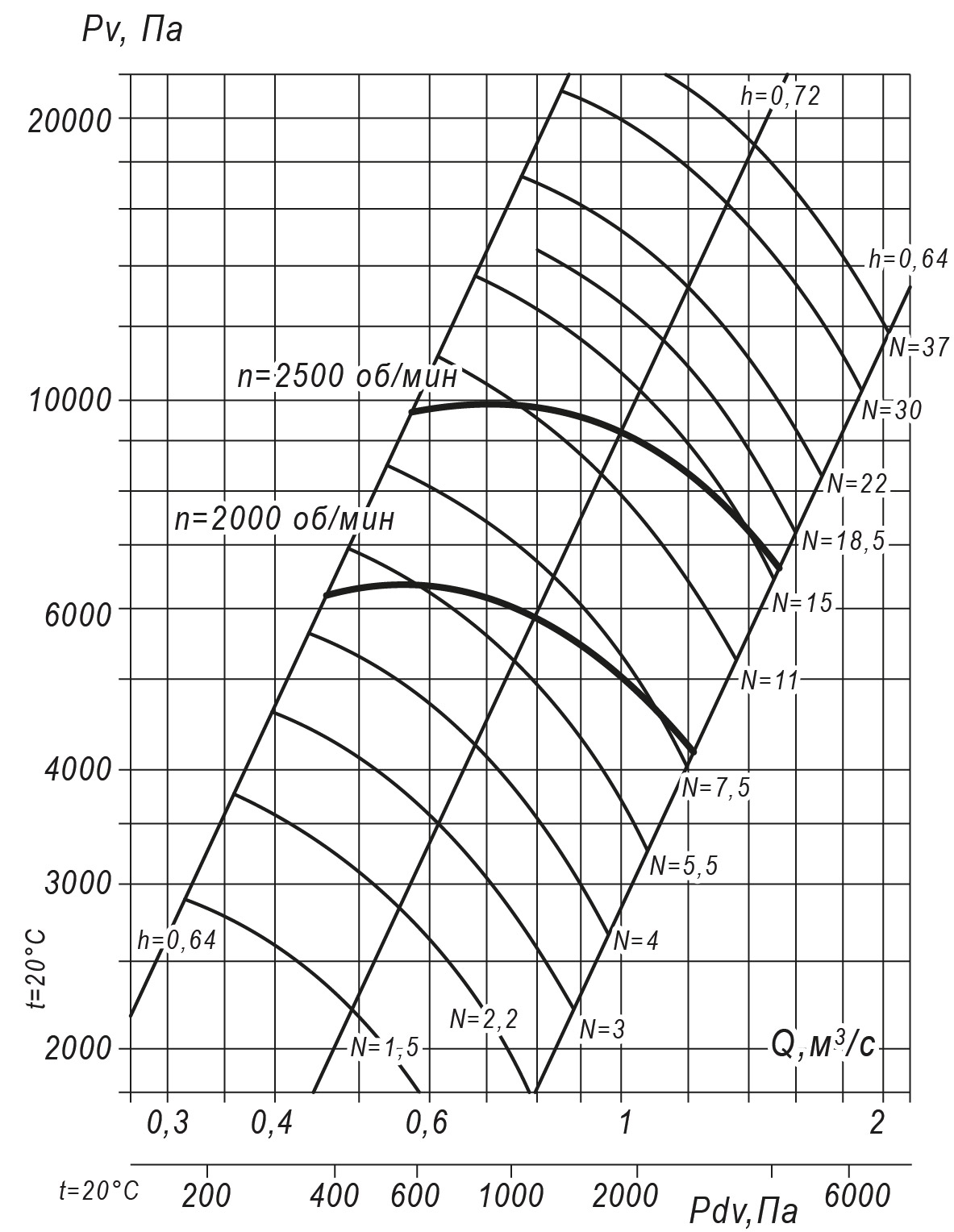

Аэродинамические характеристики радиального вентилятора ВР 140-15 №8, Исполнение 5

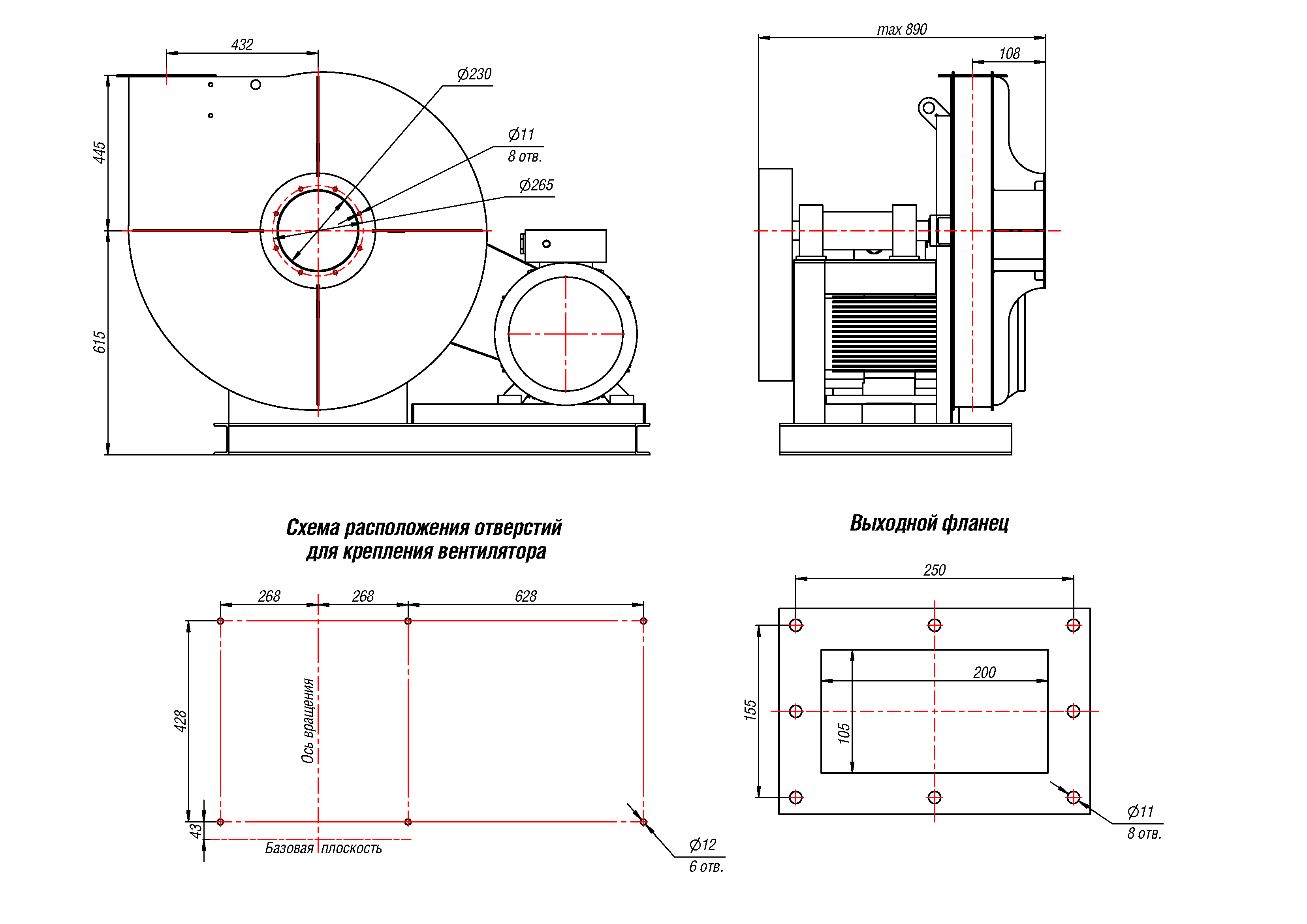

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1482 | 568 | 1060 | 445 | 1440 | 526 | 1332 | 716 | 1417 | 503 | 1183 | 568 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1359 | 445 | 1085 | 470 | 1630 | 716 | 1076 | 461 |
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №8, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1384 | 470 | 1060 | 445 | 1375 | 461 | 1332 | 716 | 1359 | 445 | 1183 | 568 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1630 | 716 | 1141 | 526 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 140-15 №8, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 2500 | 91 | 98 | 97 | 98 | 97 | 96 | 94 | 90 | 105 |
