Радиальный вентилятор ВР 140-15 №10 высокого давления выпускается в двух конструктивных исполнениях: по первой схеме, где рабочее колесо напрямую соединено с двигателем, и по пятой схеме, предусматривающей ременную передачу между колесом и двигателем. Эти вентиляторы находят применение в приточных и вытяжных вентиляционных системах, а также в системах воздушного отопления и кондиционирования. Их также используют в составе технологического оборудования. Рабочая среда допускает температуру до +80°С для общепромышленных версий и до +200°С для теплостойких исполнений.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №10,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 11 | 22,5 | 132М4 | 0,65 | 1,7 | 3500 | 5250 | 570 | ДО-44 | 4 | ВР 203 | 8 |
| 3 000 | 90 | 160 | 250М2 | 1,3 | 3,5 | 14000 | 22000 | 975 | ДО-44 | 4 | ВР 204 | 8 |

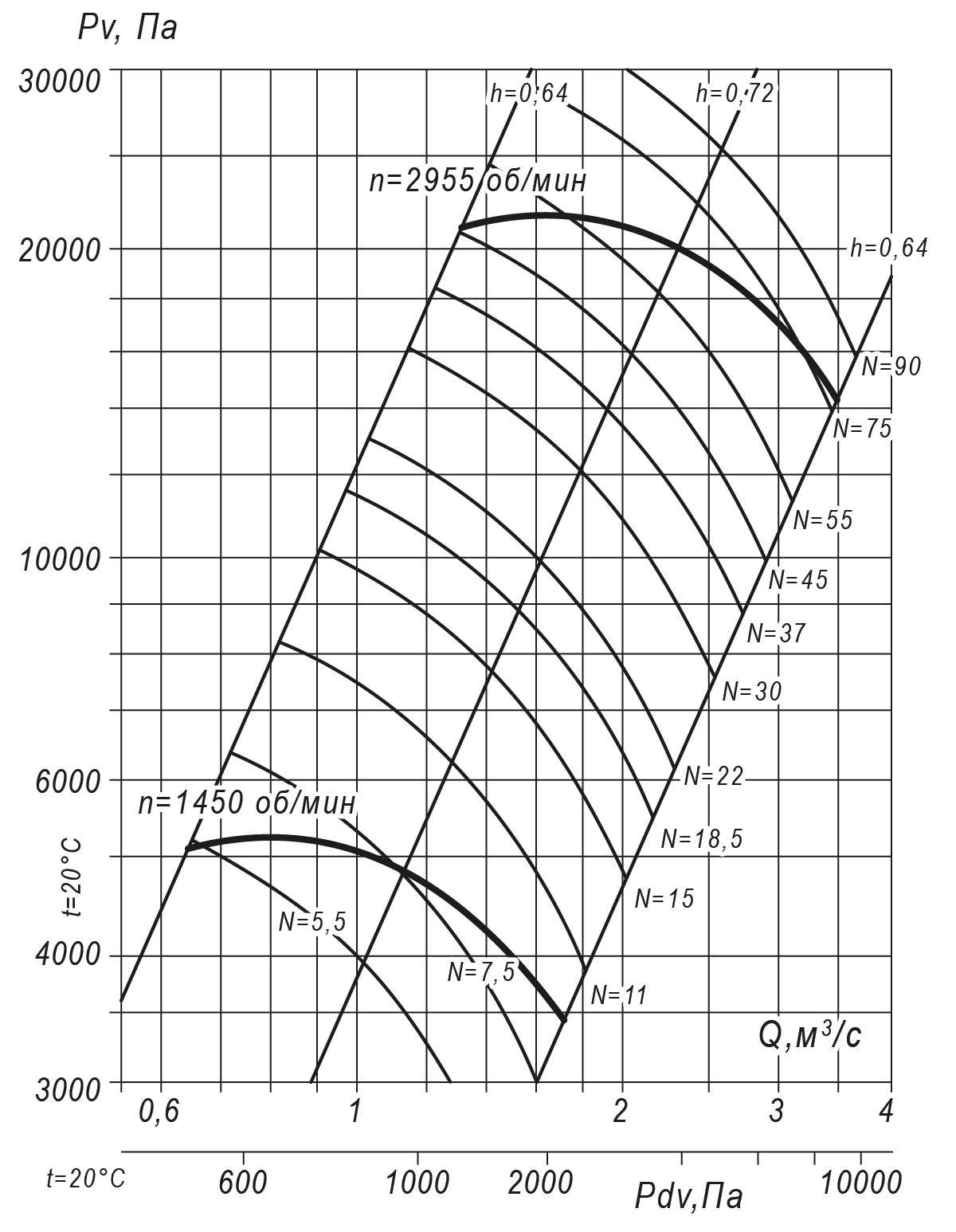

Аэродинамические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 1

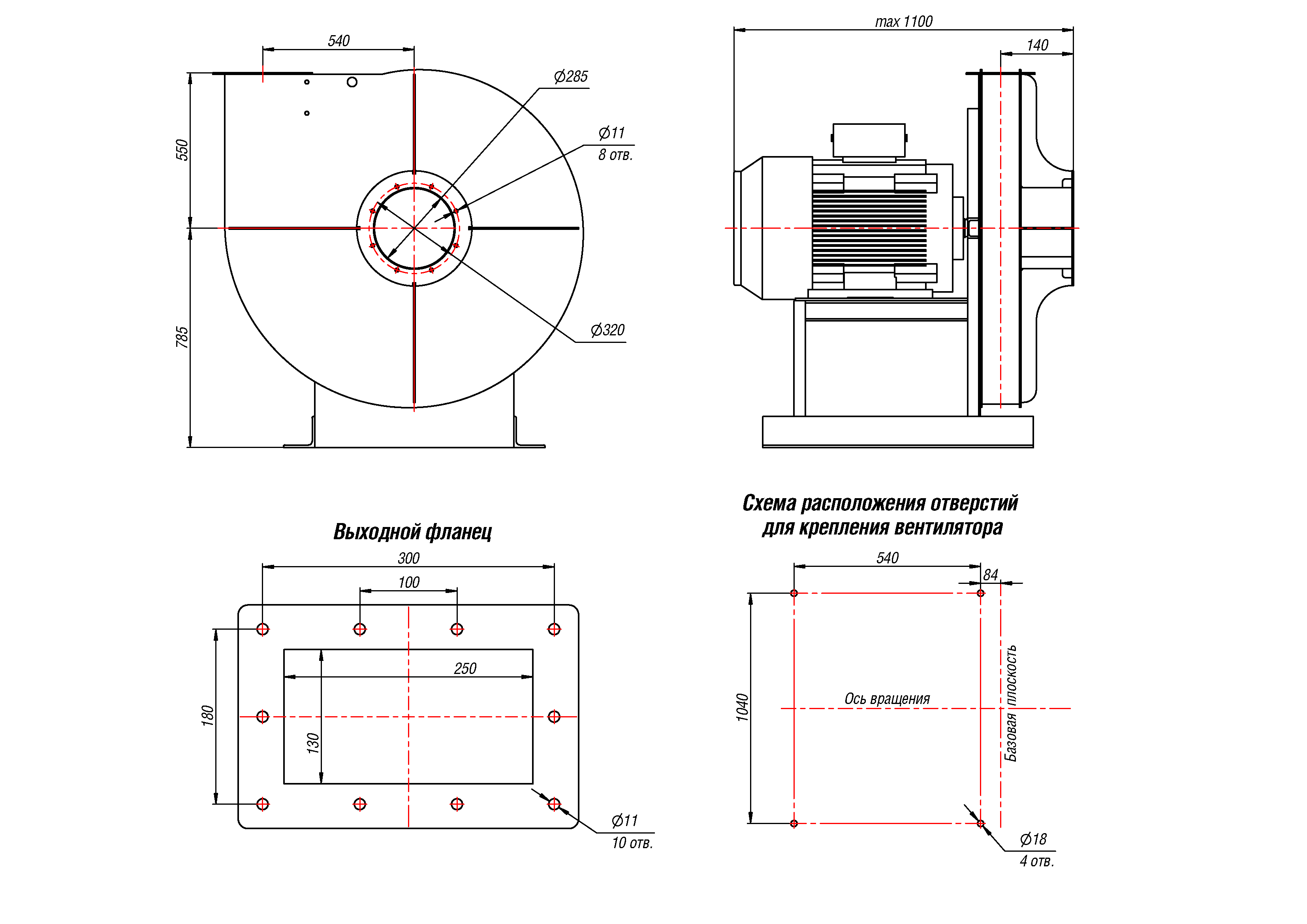

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1309 | 594 | 1335 | 550 | 1227 | 574 | 1680 | 895 | 1184 | 634 | 1500 | 715 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1509 | 614 | 1439 | 654 | 1184 | 550 | 1379 | 594 | 1509 | 895 | 1359 | 574 |
Акустические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 85 | 93 | 91 | 92 | 91 | 90 | 88 | 85 | 98 |
| 3000 | 102 | 109 | 108 | 109 | 108 | 107 | 105 | 100 | 116 |
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №10,0 , исполнение 5
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 2 000 | 30 | 57,6 | 180М4 | 0,9 | 2,3 | 6500 | 10000 | 790 | ДО-44 | 8 | ВР 203 | 10 |
| 2 500 | 55 | 100 | 225М2 | 1,1 | 3 | 10200 | 15500 | 910 | ДО-44 | 8 | ВР 203 | 12 |

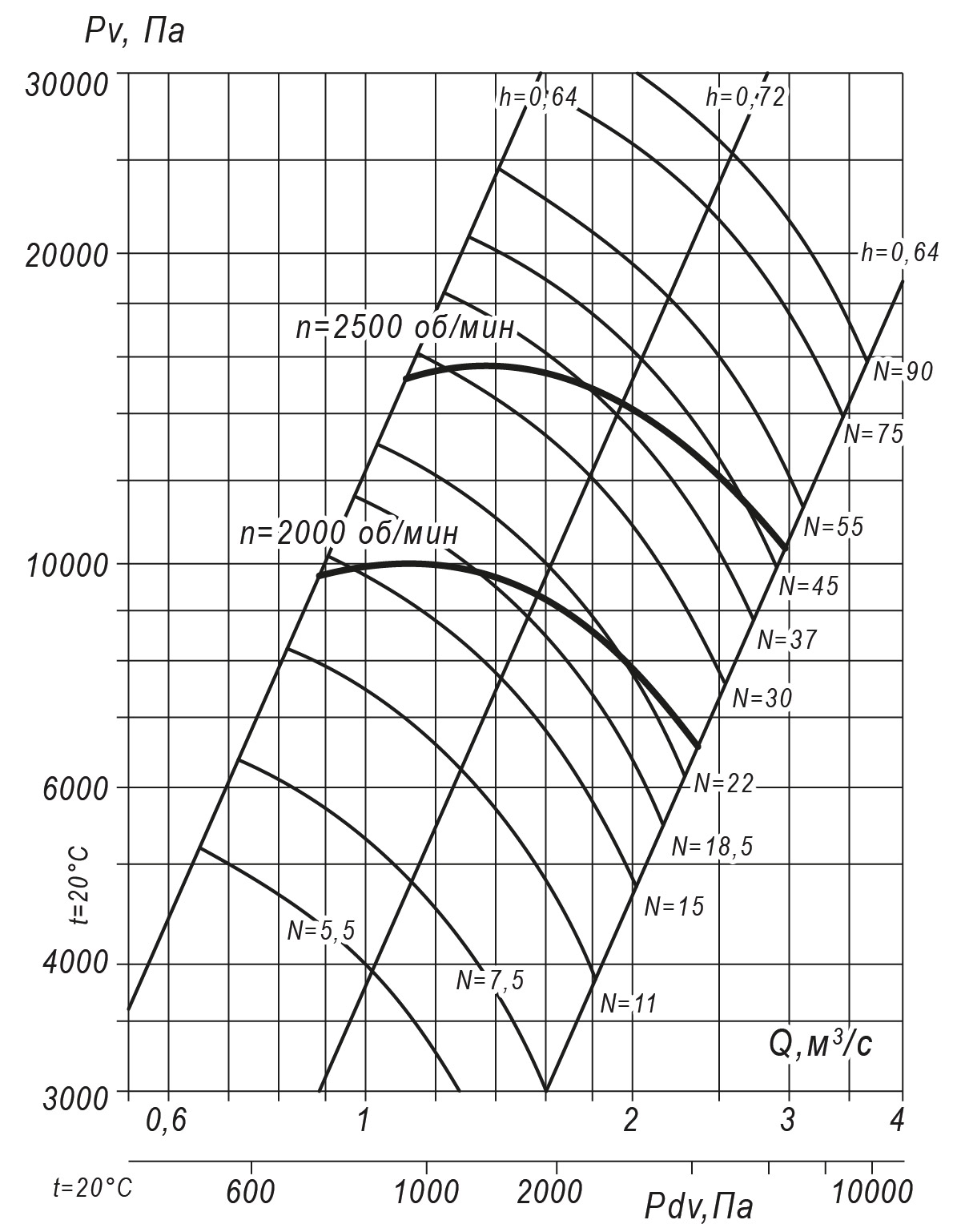

Аэродинамические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 5

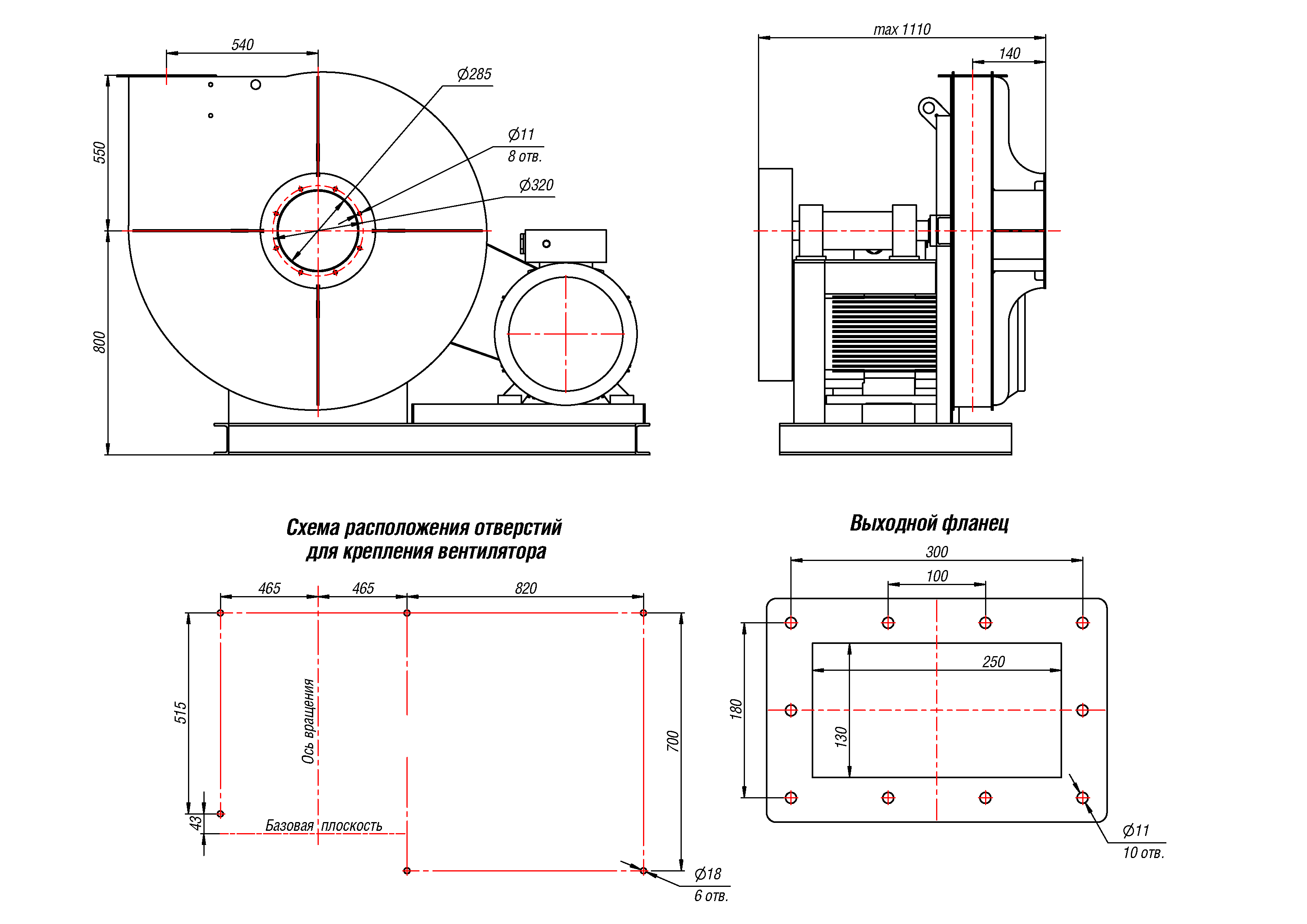

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2021 | 715 | 1350 | 550 | 1960 | 654 | 1695 | 895 | 1940 | 634 | 1515 | 715 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1856 | 550 | 1394 | 594 | 2200 | 895 | 1374 | 574 |
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №10, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1900 | 594 | 1350 | 550 | 1880 | 574 | 1695 | 895 | 1856 | 550 | 1515 | 715 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2200 | 895 | 1439 | 654 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 140-15 №10, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 2500 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
