Радиальный вентилятор ВР 140-15 №4 высокого давления производится по первой конструктивной схеме, где рабочее колесо напрямую соединяется с двигателем. Эти вентиляторы находят применение в системах приточной и вытяжной вентиляции, воздушного отопления и кондиционирования, а также используются в составе технологического оборудования. Допустимая температура рабочей среды — до +80°С для общепромышленного исполнения и до +200°С для теплостойкого исполнения. В рабочей среде допускается загрязненность пылью и другими твердыми примесями до 100 мг/м³.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №4,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 0,75 | 1,8 | 71А2 | 0,08 | 0,21 | 2100 | 3100 | 56 | ДО-39 | 4 | ВР 202 | 4 |

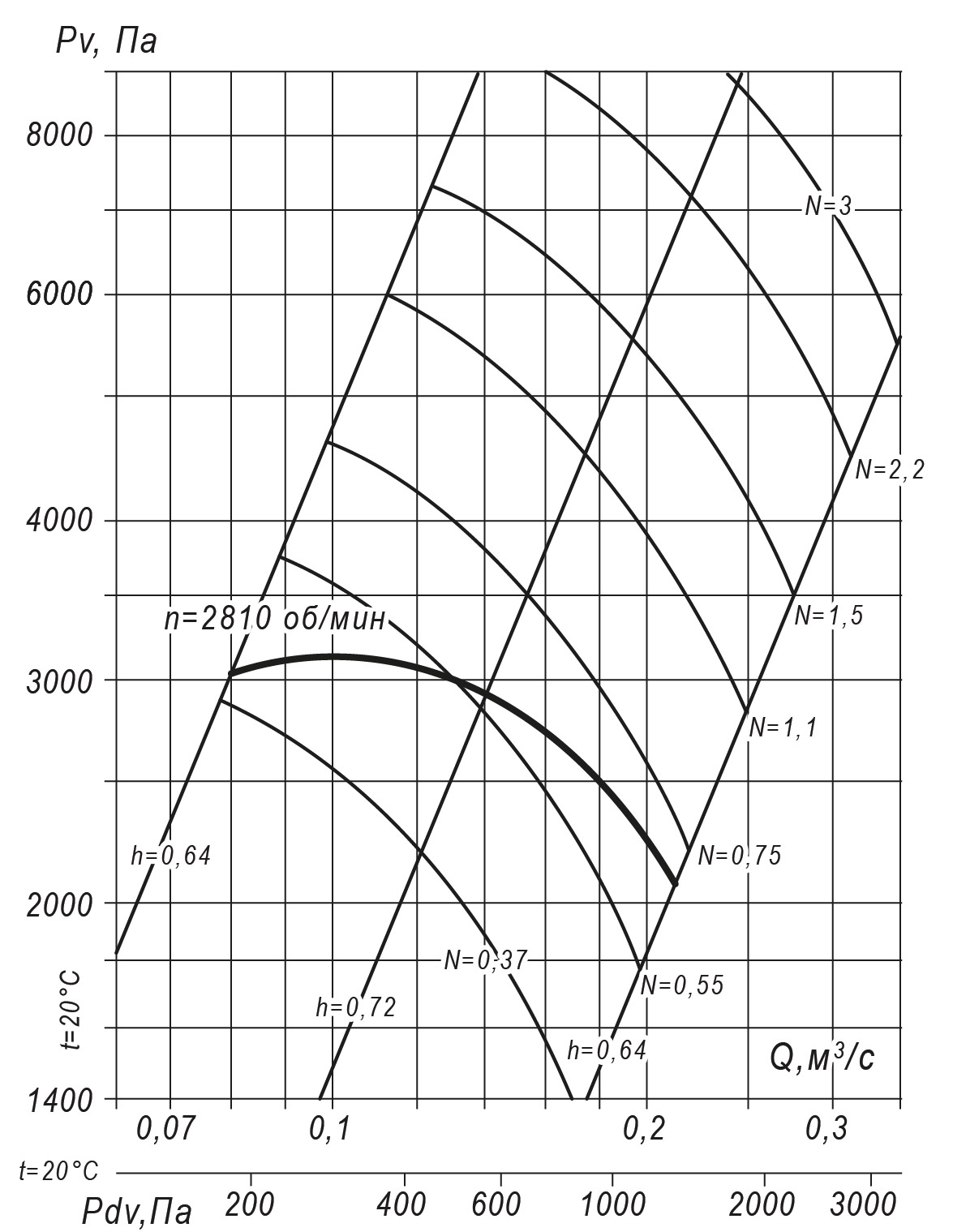

Аэродинамические характеристики радиального вентилятора ВР 140-15 №4, Исполнение 1

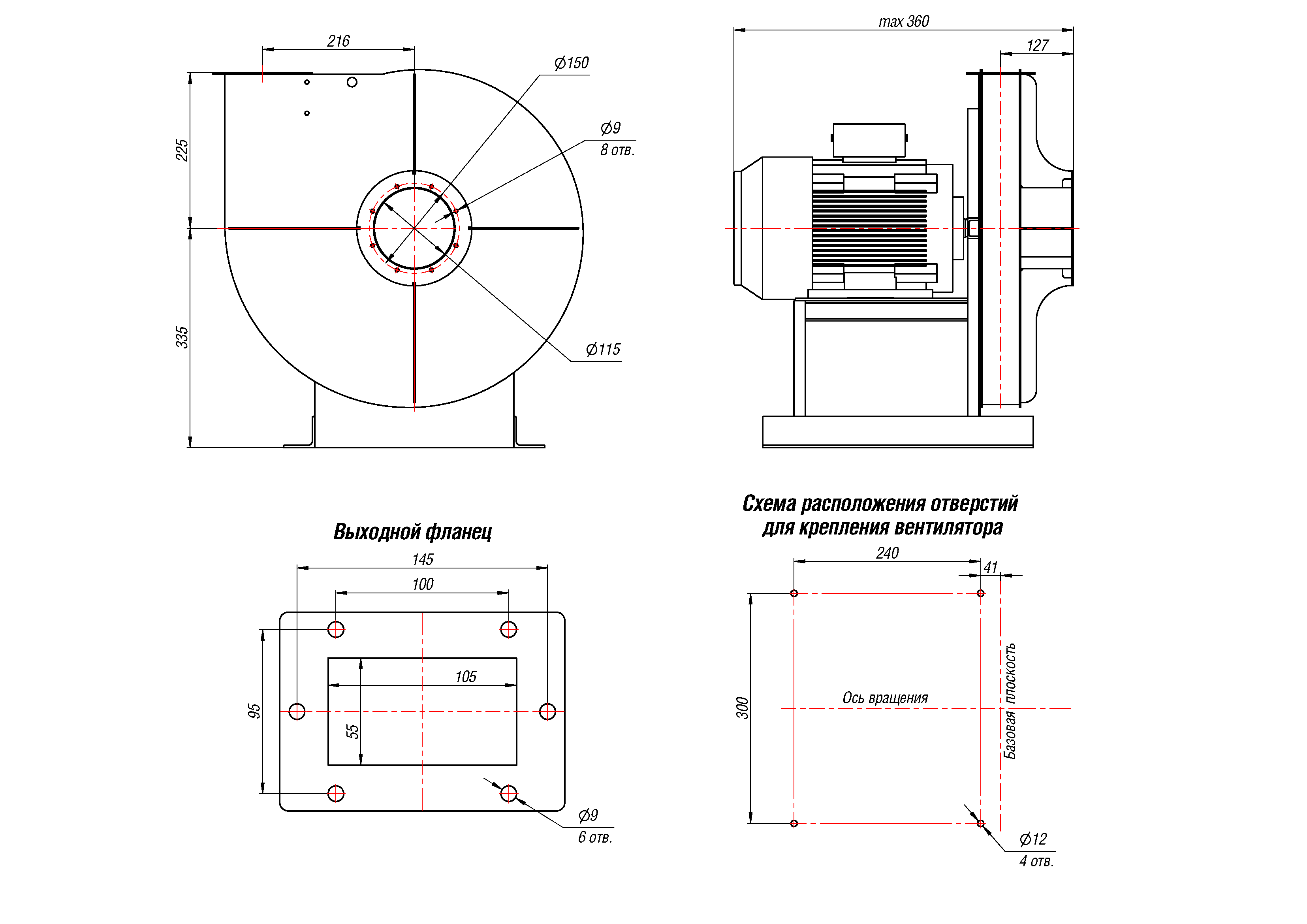

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №4, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №4, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 539 | 240 | 560 | 225 | 498 | 231 | 705 | 370 | 478 | 253 | 633 | 298 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 619 | 242 | 602 | 267 | 478 | 225 | 575 | 240 | 612 | 370 | 567 | 231 |
Акустические характеристики радиального вентилятора ВР 140-15 №4, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 79 | 86 | 85 | 86 | 85 | 84 | 82 | 78 | 93 |
