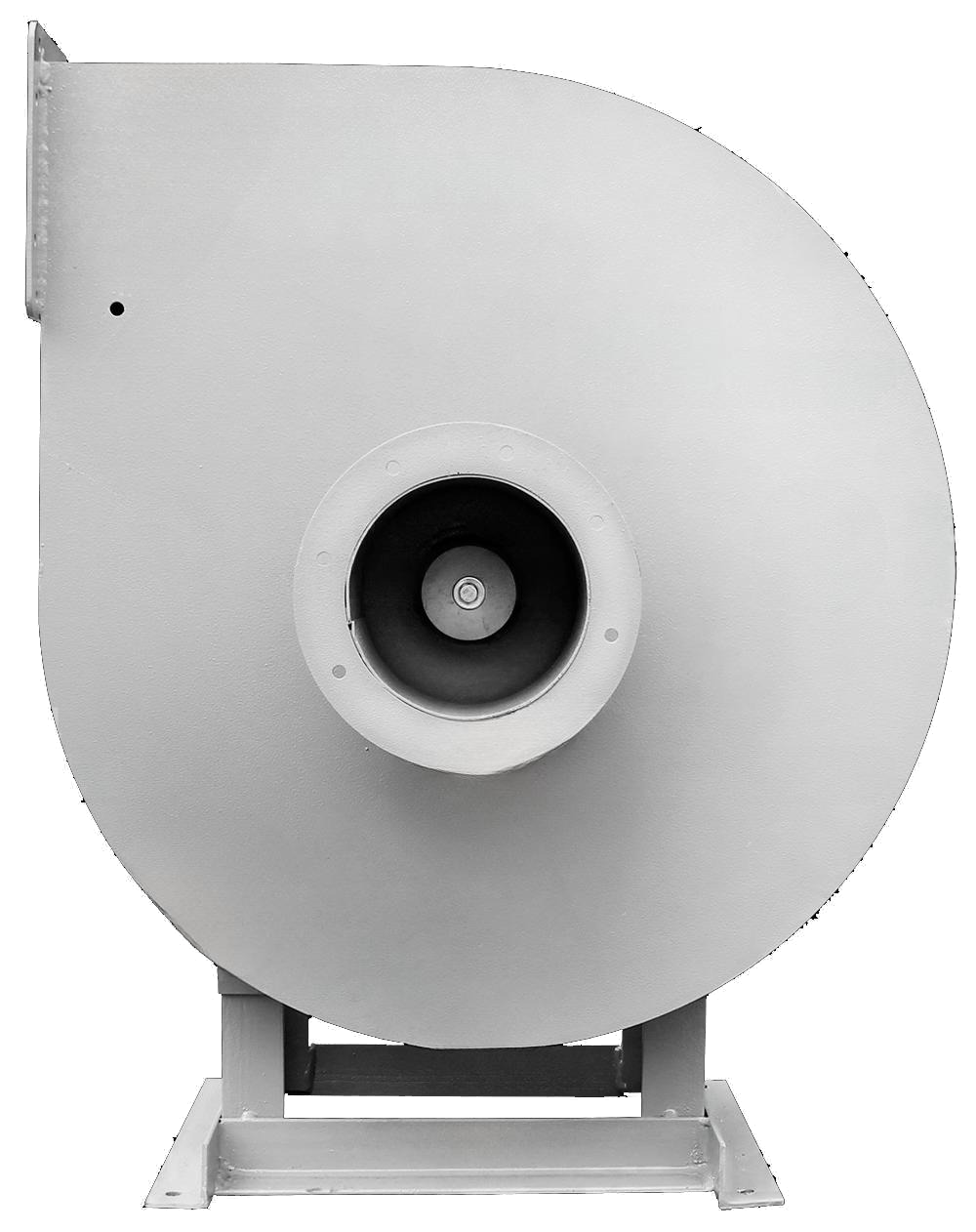

Радиальный вентилятор ВР 140-15 №5 высокого давления производится в двух вариантах исполнения: по первой конструктивной схеме (рабочее колесо напрямую соединено с двигателем) и по пятой схеме (соединение рабочего колеса с двигателем осуществляется через ременную передачу). Эти вентиляторы применяются в системах приточной и вытяжной вентиляции, воздушного отопления и кондиционирования, а также в составе различного технологического оборудования. Максимальная допустимая температура рабочей среды составляет до +80°С для общепромышленного исполнения, при этом допускается наличие пыли и твердых примесей в концентрации до 100 мг/м³.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №5,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 0,37 | 1,12 | 63В4 | 0,08 | 0,2 | 800 | 1200 | 68 | ДО-40 | 4 | ВР 203 | 4 |
| 3 000 | 2,2 | 4,9 | 80В2 | 0,16 | 0,41 | 3300 | 5000 | 80 | ДО-40 | 4 | ВР 203 | 4 |

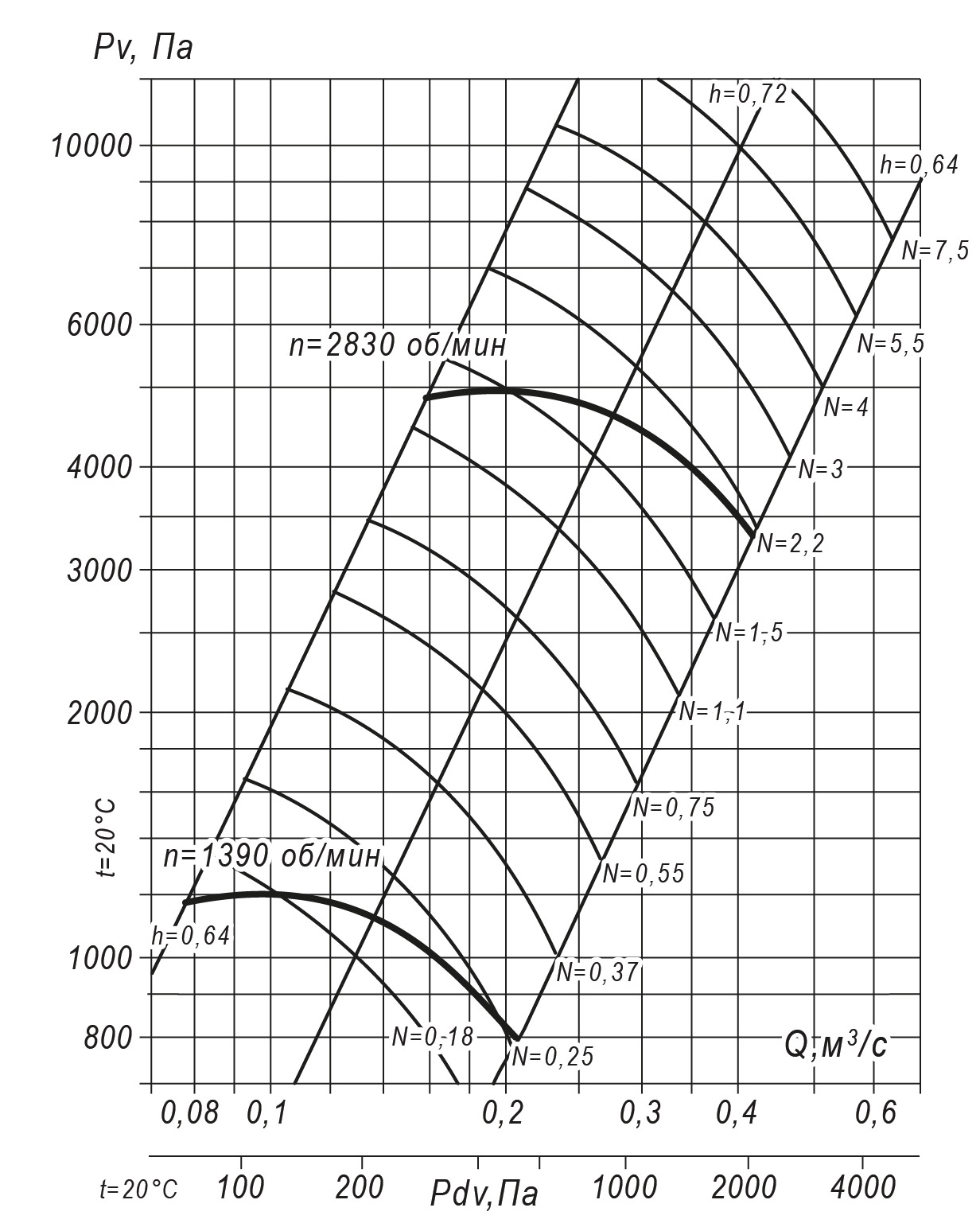

Аэродинамические характеристики радиального вентилятора ВР 140-15 №5, Исполнение 1

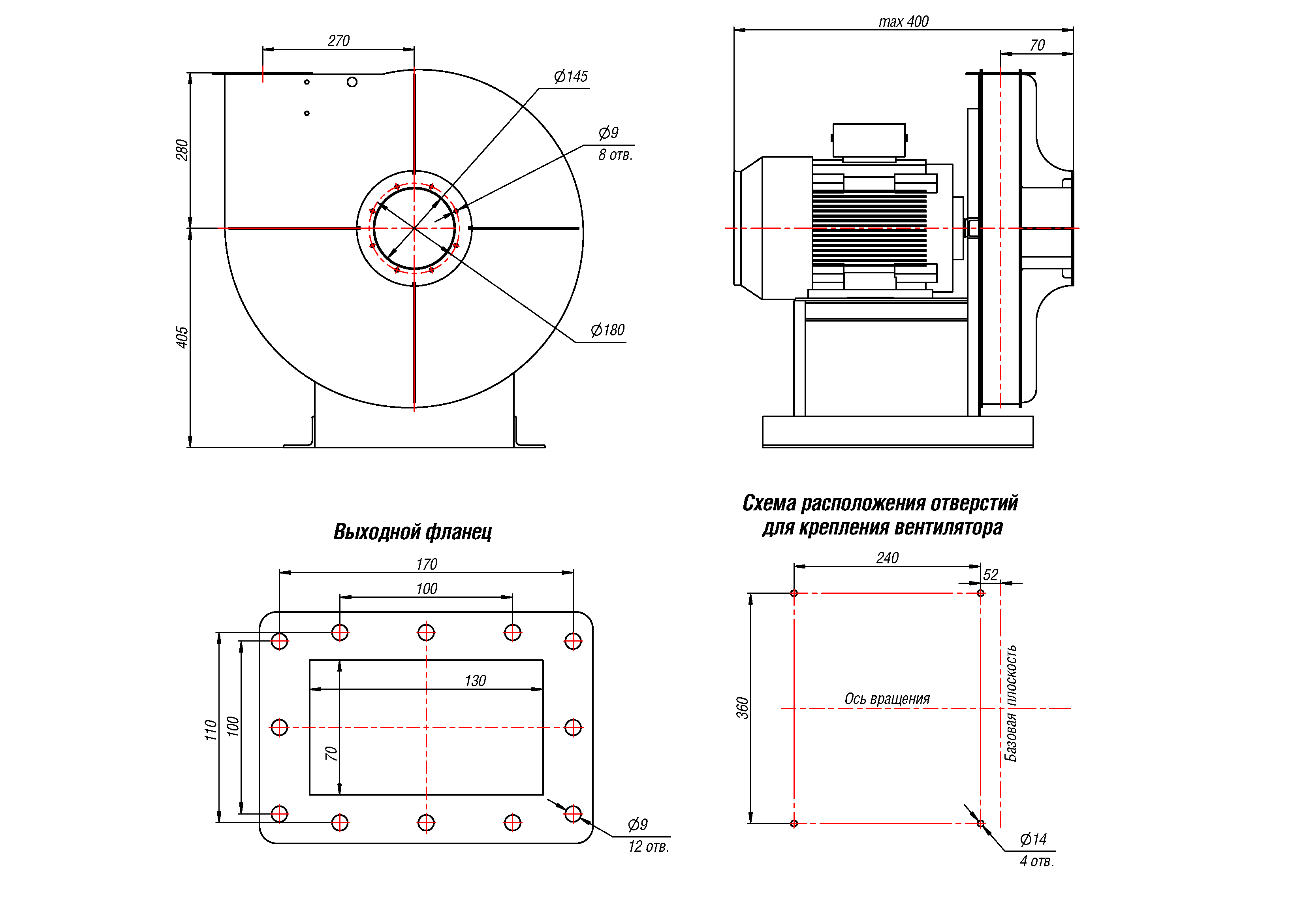

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 1

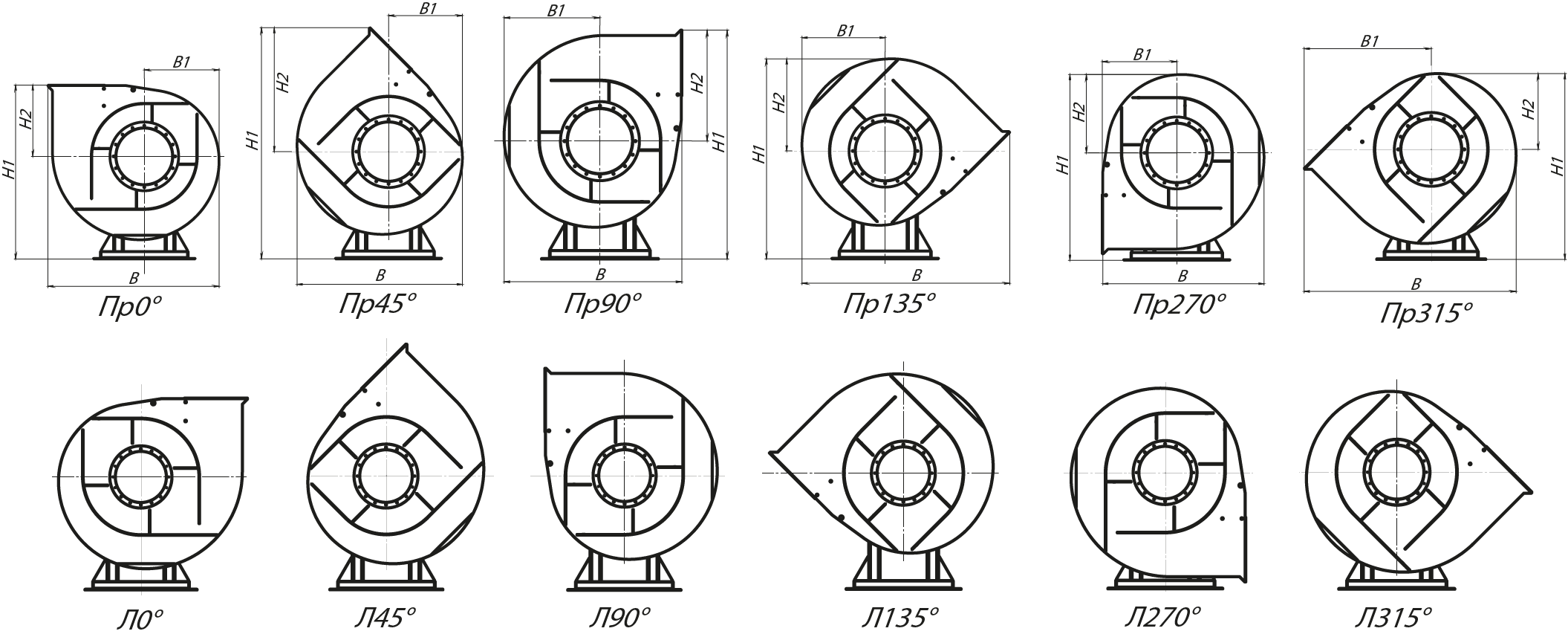

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 662 | 295 | 685 | 280 | 622 | 291 | 862 | 457 | 596 | 316 | 772 | 367 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 758 | 301 | 736 | 331 | 596 | 280 | 701 | 296 | 758 | 457 | 696 | 291 |
Акустические характеристики радиального вентилятора ВР 140-15 №5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 68 | 75 | 74 | 75 | 74 | 73 | 71 | 67 | 82 |
| 3000 | 85 | 92 | 91 | 92 | 91 | 90 | 88 | 84 | 99 |
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №5,0 , исполнение 5
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 2 000 | 0,75 | 2 | 71В4 | 0,11 | 0,3 | 1650 | 2500 | 110 | ДО-40 | 6 | ВР 203 | 6 |
| 2 500 | 1,5 | 3,7 | 80В4 | 0,14 | 0,36 | 2600 | 3850 | 115 | ДО-40 | 6 | ВР 203 | 6 |

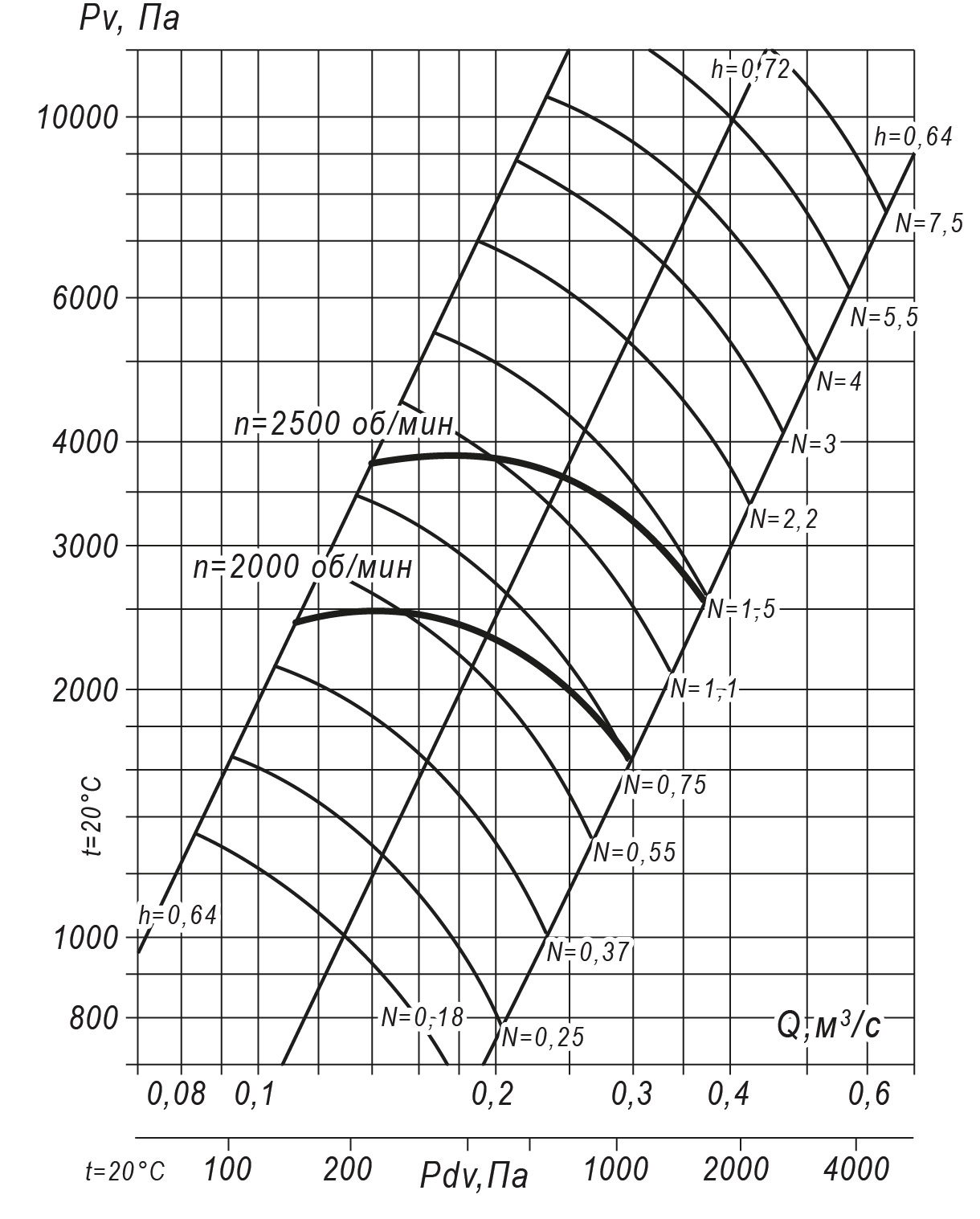

Аэродинамические характеристики радиального вентилятора ВР 140-15 №5, Исполнение 5

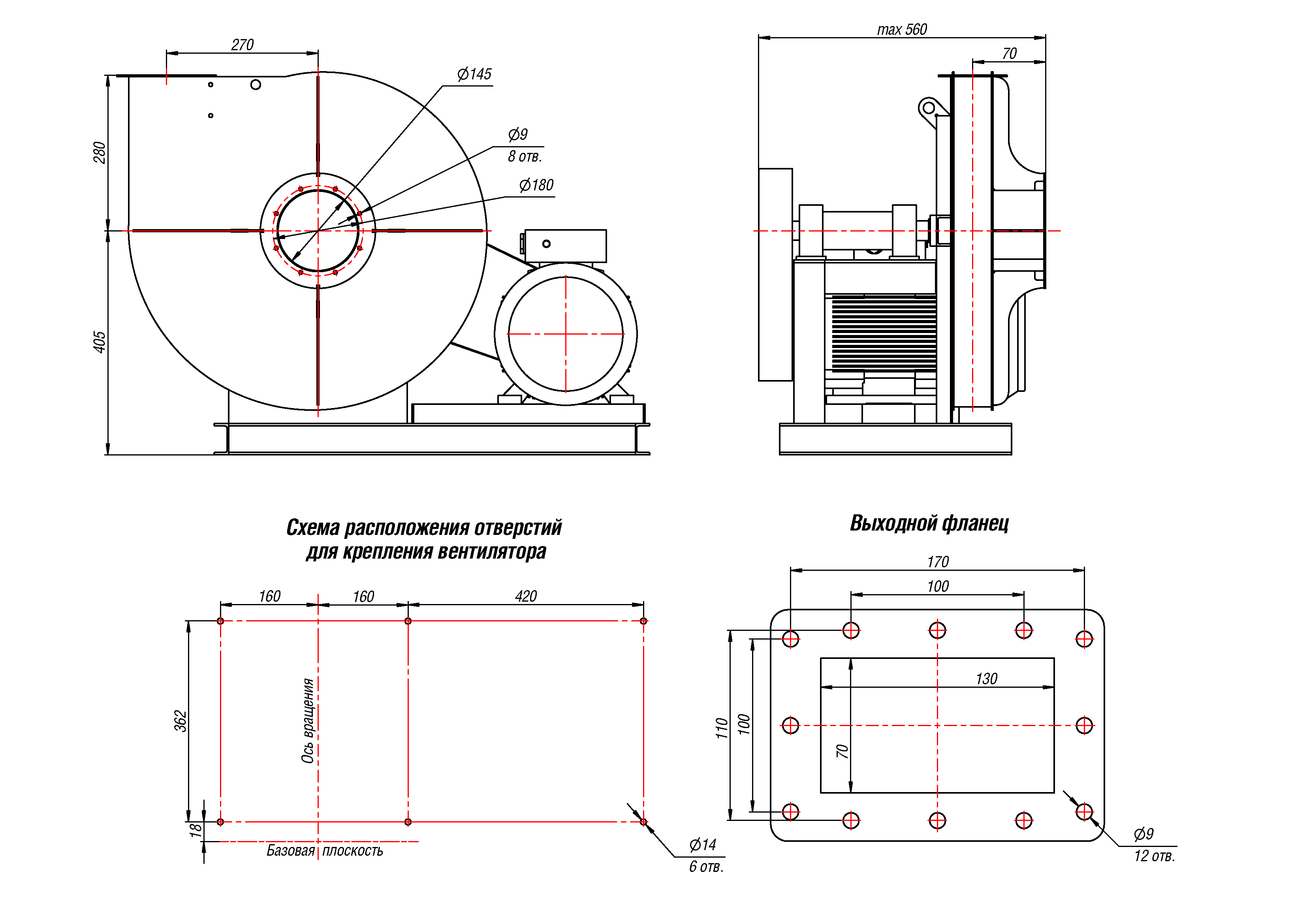

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 5

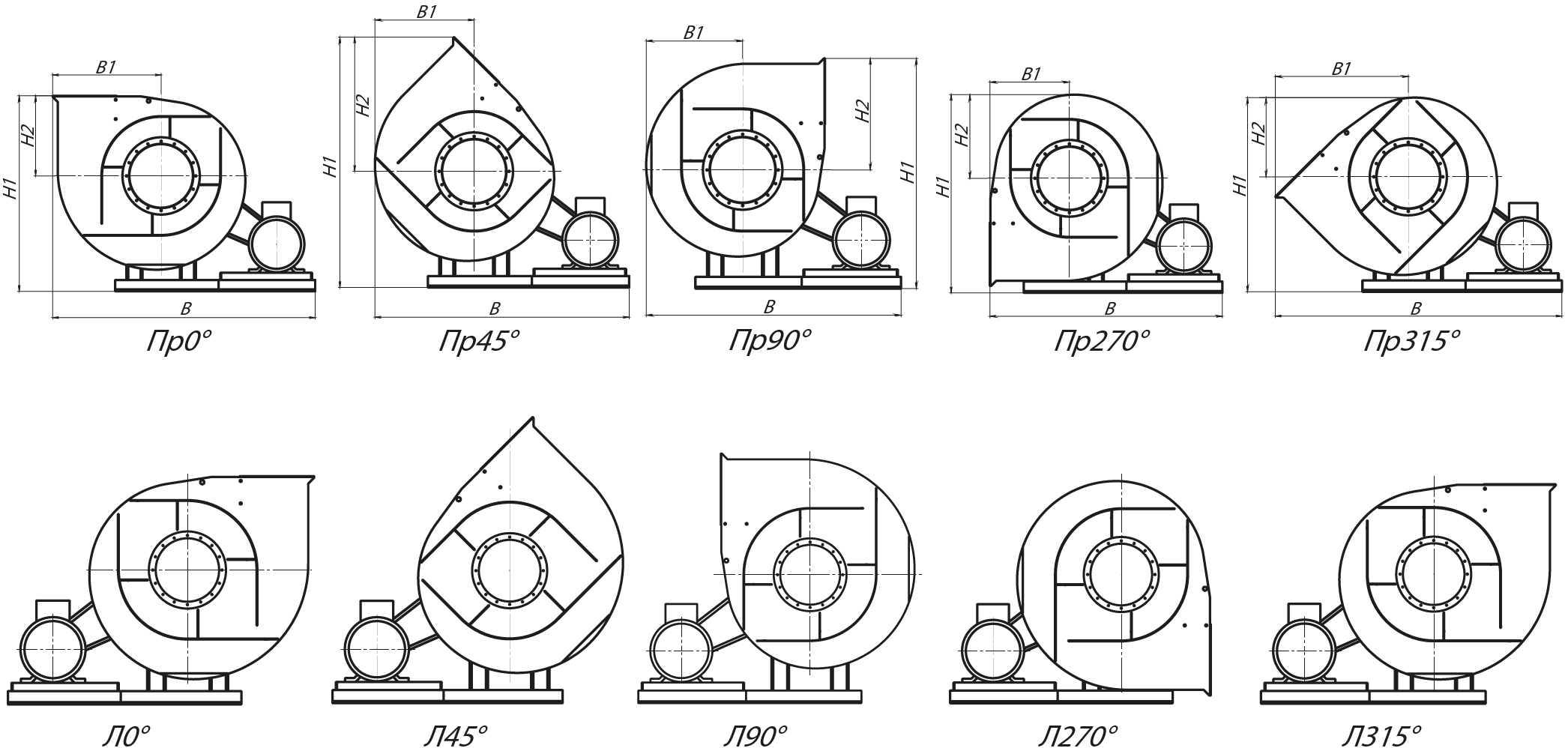

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 972 | 366 | 685 | 280 | 936 | 331 | 862 | 457 | 921 | 316 | 772 | 366 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 885 | 280 | 701 | 296 | 1062 | 457 | 696 | 291 |

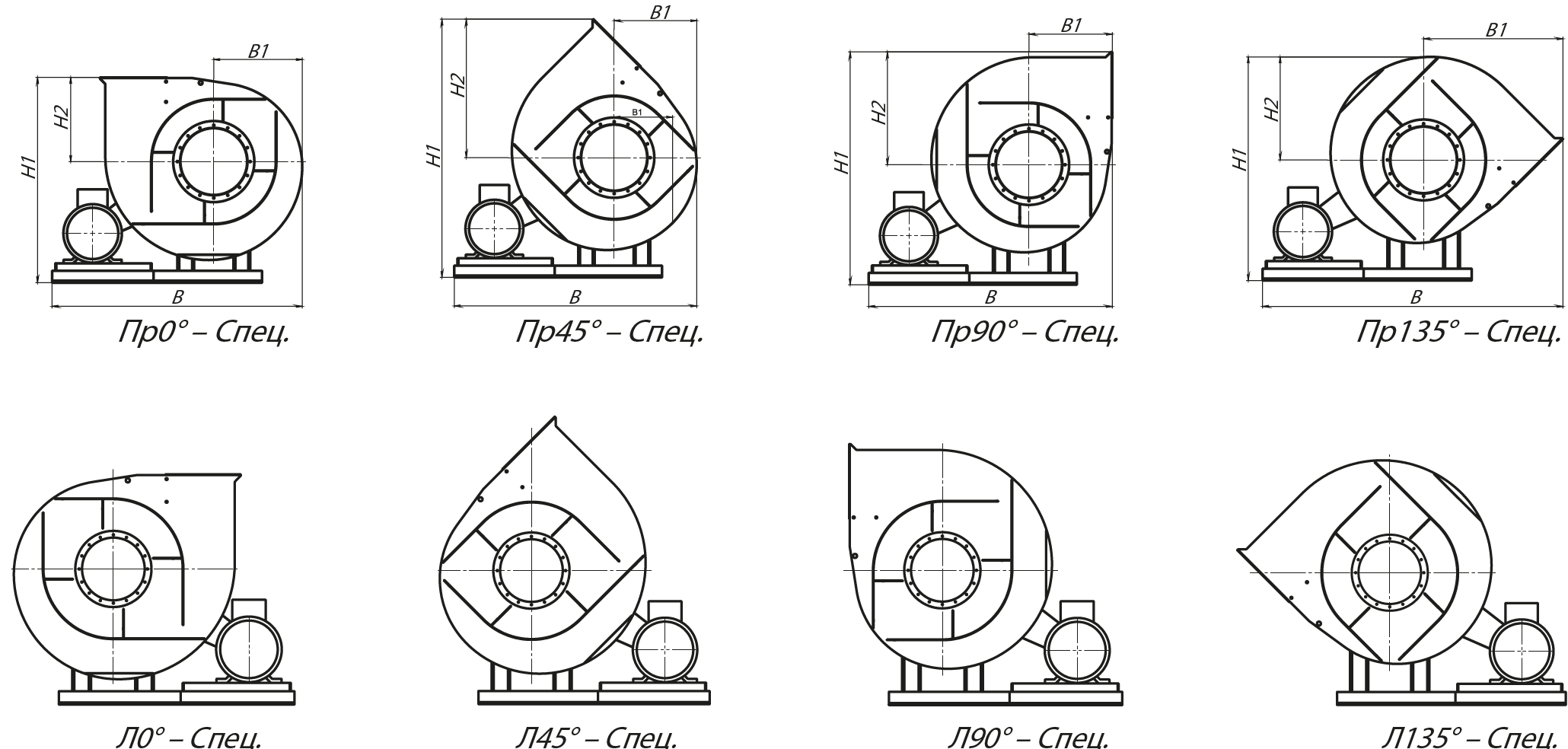

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №5, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 901 | 296 | 685 | 280 | 896 | 291 | 862 | 457 | 885 | 280 | 771 | 366 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1062 | 457 | 736 | 457 | --- | --- | --- | --- | --- | --- | --- | --- |
