Радиальный вентилятор ВР 140-15 №12,5 высокого давления изготавливается по первой конструктивной схеме, при которой рабочее колесо соединено с двигателем напрямую. Вентиляторы данной модели применяются в приточных и вытяжных вентиляционных системах, системах воздушного отопления и кондиционирования, а также в составе технологического оборудования. Допустимая температура рабочей среды составляет до +80°С для общепромышленных версий и до +200°С для теплостойких исполнений. Допускается загрязненность среды пылью и твердыми примесями до 100 мг/м³.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №12,5 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 30 | 57,6 | 180М4 | 1,3 | 3,3 | 5500 | 8300 | 735 | ДО-44 | 6 | ВР 203 | 8 |

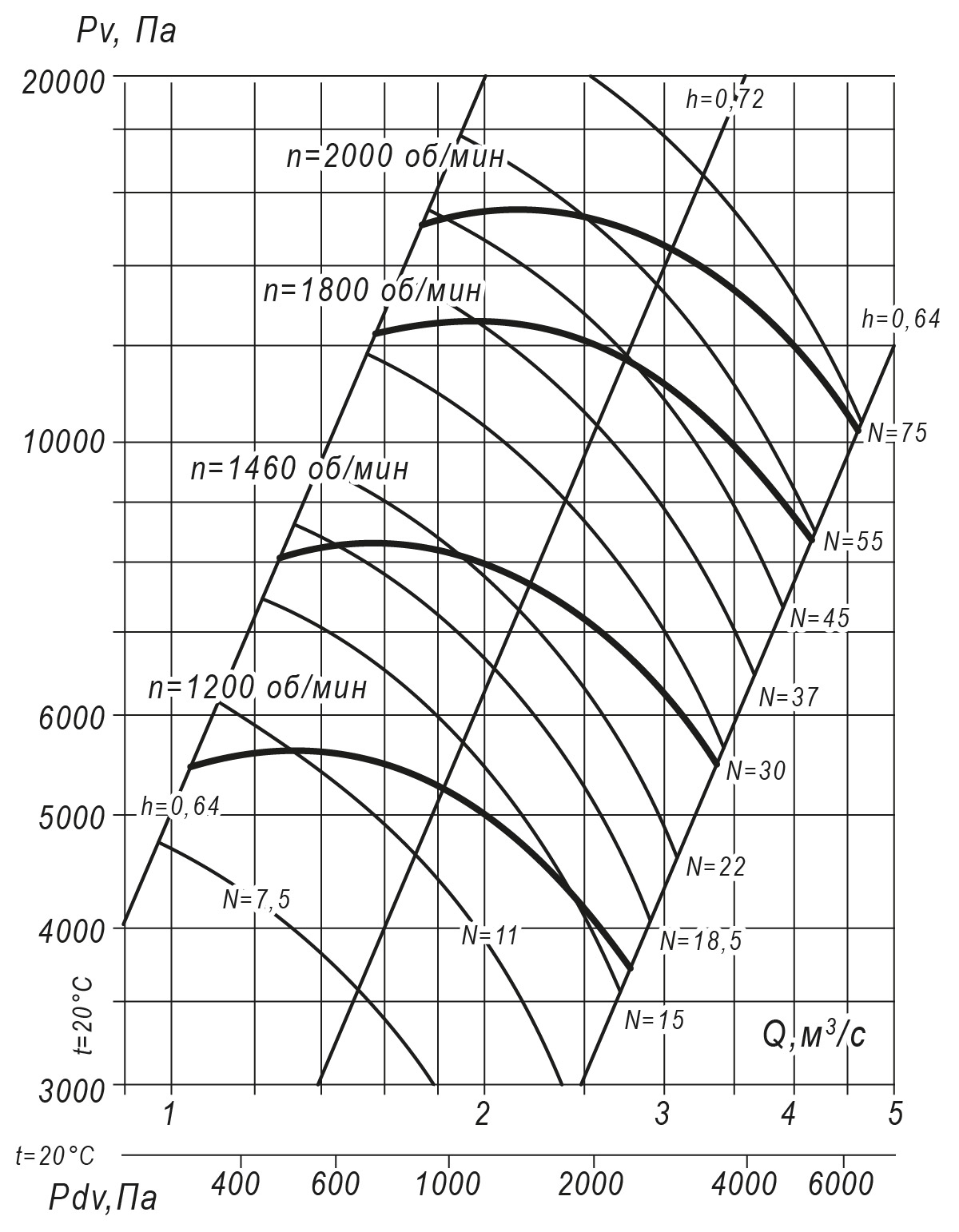

Аэродинамические характеристики радиального вентилятора ВР 140-15 №12,5, Исполнение 1

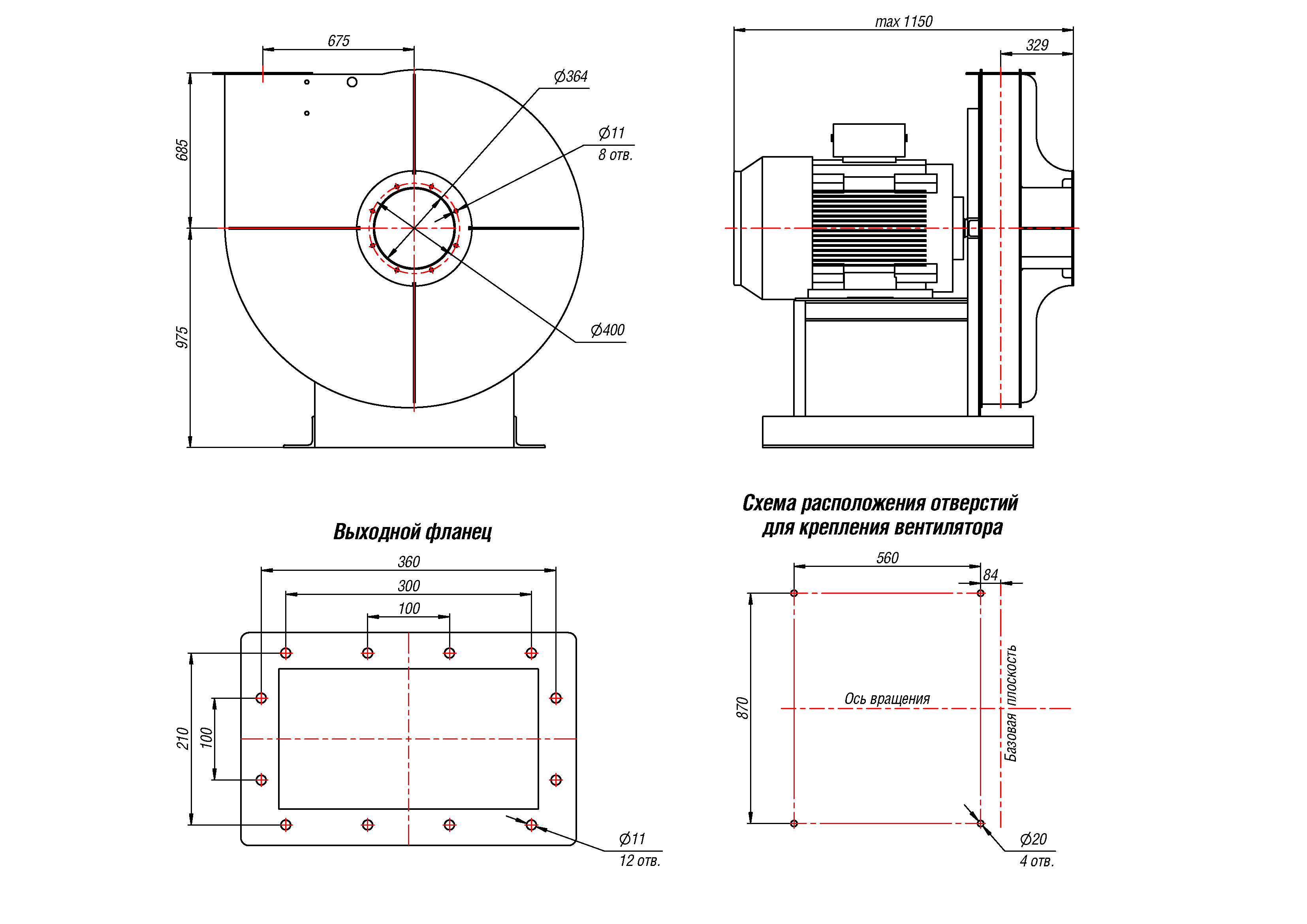

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №12,5, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №12,5, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1622 | 880 | 1660 | 685 | 1536 | 718 | 2082 | 1107 | 1478 | 793 | 1855 | 880 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1875 | 768 | 1793 | 818 | 1478 | 685 | 1718 | 743 | 1875 | 1107 | 1693 | 718 |
Акустические характеристики радиального вентилятора ВР 140-15 №12,5, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 96 | 102 | 104 | 103 | 102 | 100 | 99 | 94 | 112 |
