Радиальный вентилятор ВР 140-15 №7,1 высокого давления производится по первой конструктивной схеме, где рабочее колесо напрямую соединено с двигателем. Эти вентиляторы применяются в приточных и вытяжных вентиляционных системах, системах воздушного отопления и кондиционирования, а также в составе технологического оборудования. Максимально допустимая температура рабочей среды составляет до +80°С для стандартного исполнения и до +200°С для теплостойкого исполнения. Допустимое загрязнение рабочей среды пылью и твердыми примесями не должно превышать 100 мг/м³.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №7,1 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 2,2 | 5,1 | 90L4 | 0,22 | 0,6 | 1700 | 2550 | 115 | ДО-41 | 4 | ВР 203 | 8 |
| 3 000 | 15 | 28,6 | 160S2 | 0,47 | 1,25 | 7050 | 10900 | 210 | ДО-42 | 4 | ВР 203 | 8 |

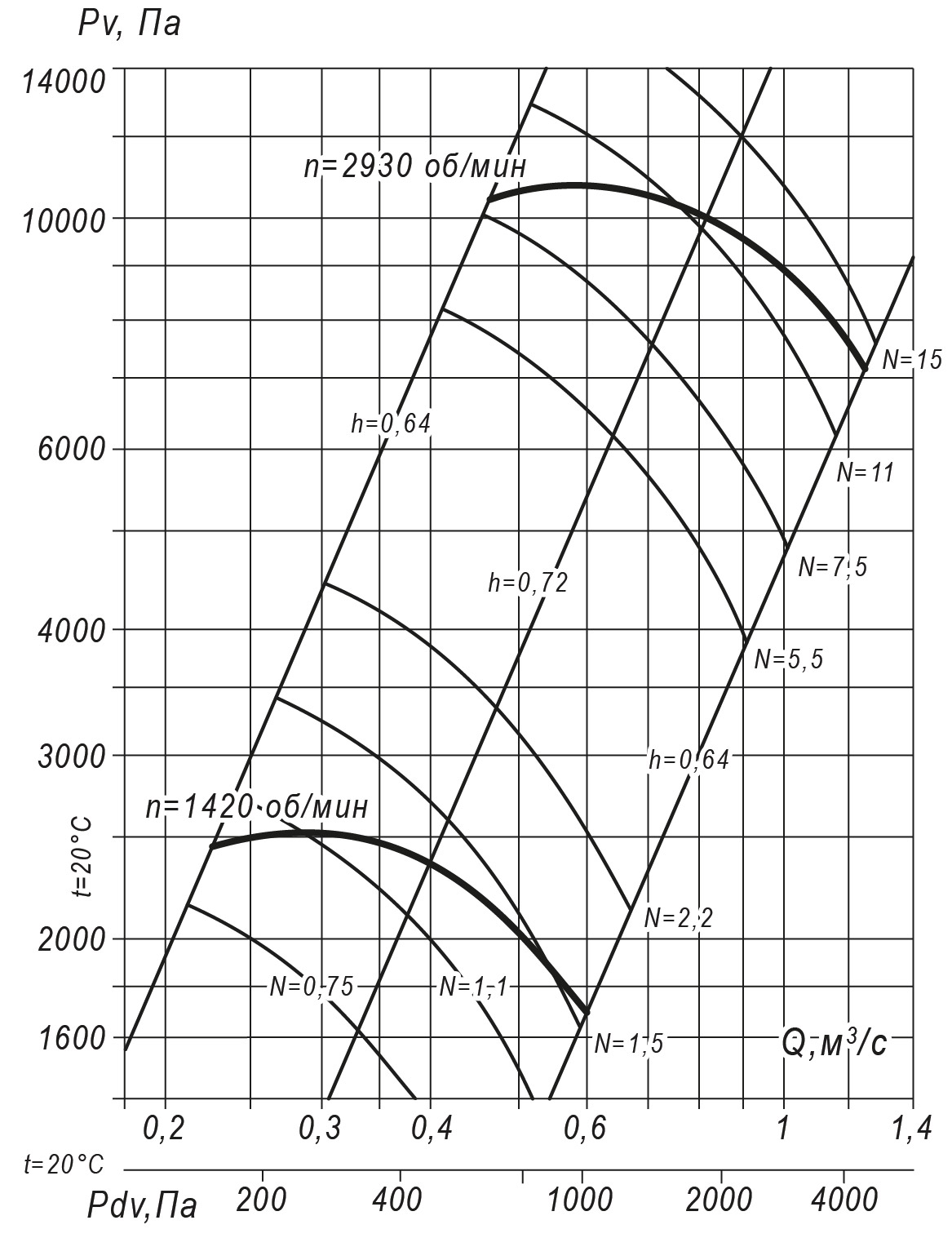

Аэродинамические характеристики радиального вентилятора ВР 140-15 №7,1, Исполнение 1

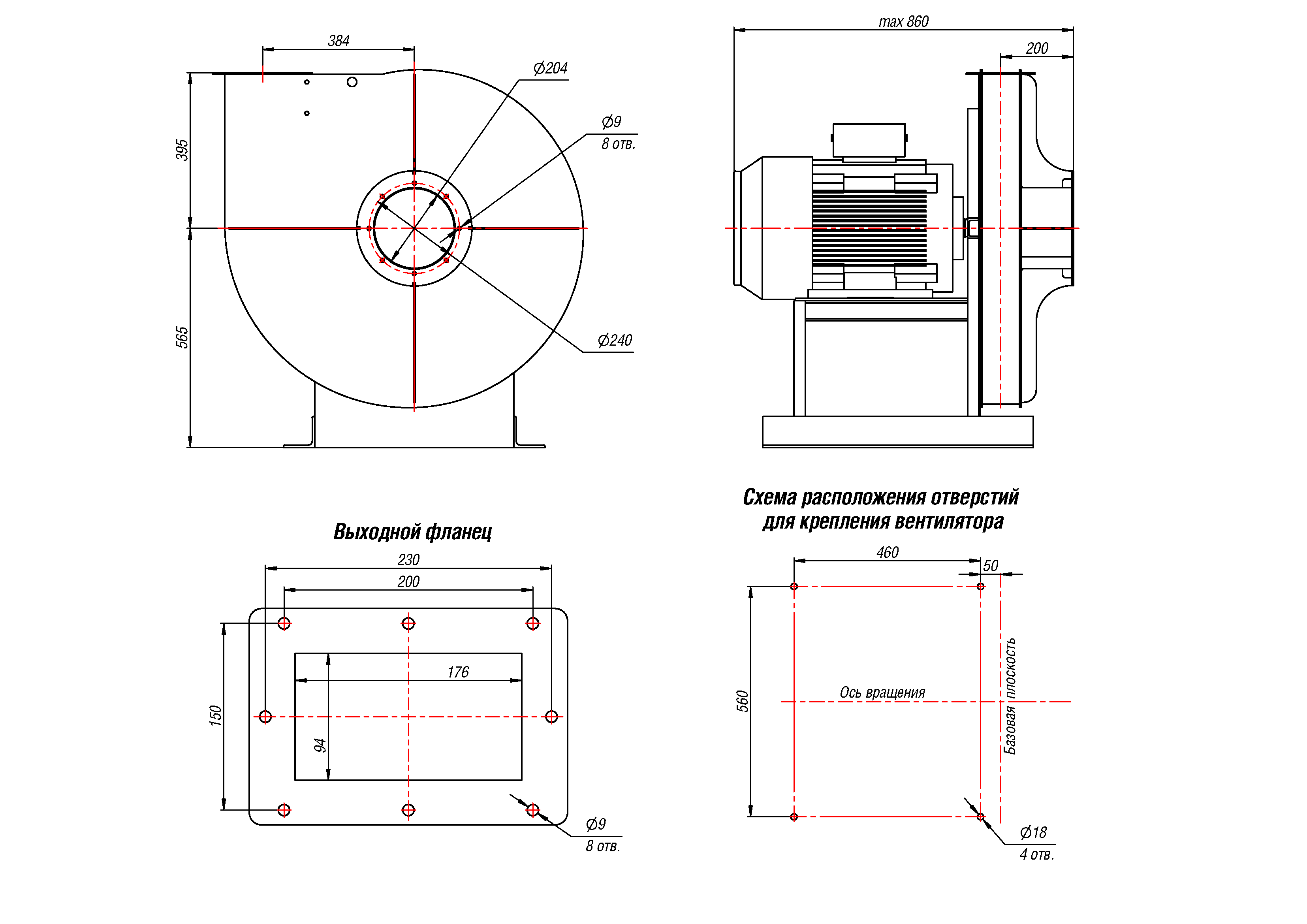

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №7,1, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №7,1, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 934 | 422 | 960 | 395 | 875 | 406 | 1206 | 641 | 848 | 453 | 1077 | 512 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1079 | 437 | 1034 | 469 | 848 | 395 | 987 | 422 | 1079 | 641 | 971 | 406 |
Акустические характеристики радиального вентилятора ВР 140-15 №7,1, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 80 | 87 | 86 | 87 | 86 | 87 | 84 | 79 | 95 |
| 3000 | 97 | 104 | 103 | 104 | 103 | 102 | 100 | 96 | 111 |
