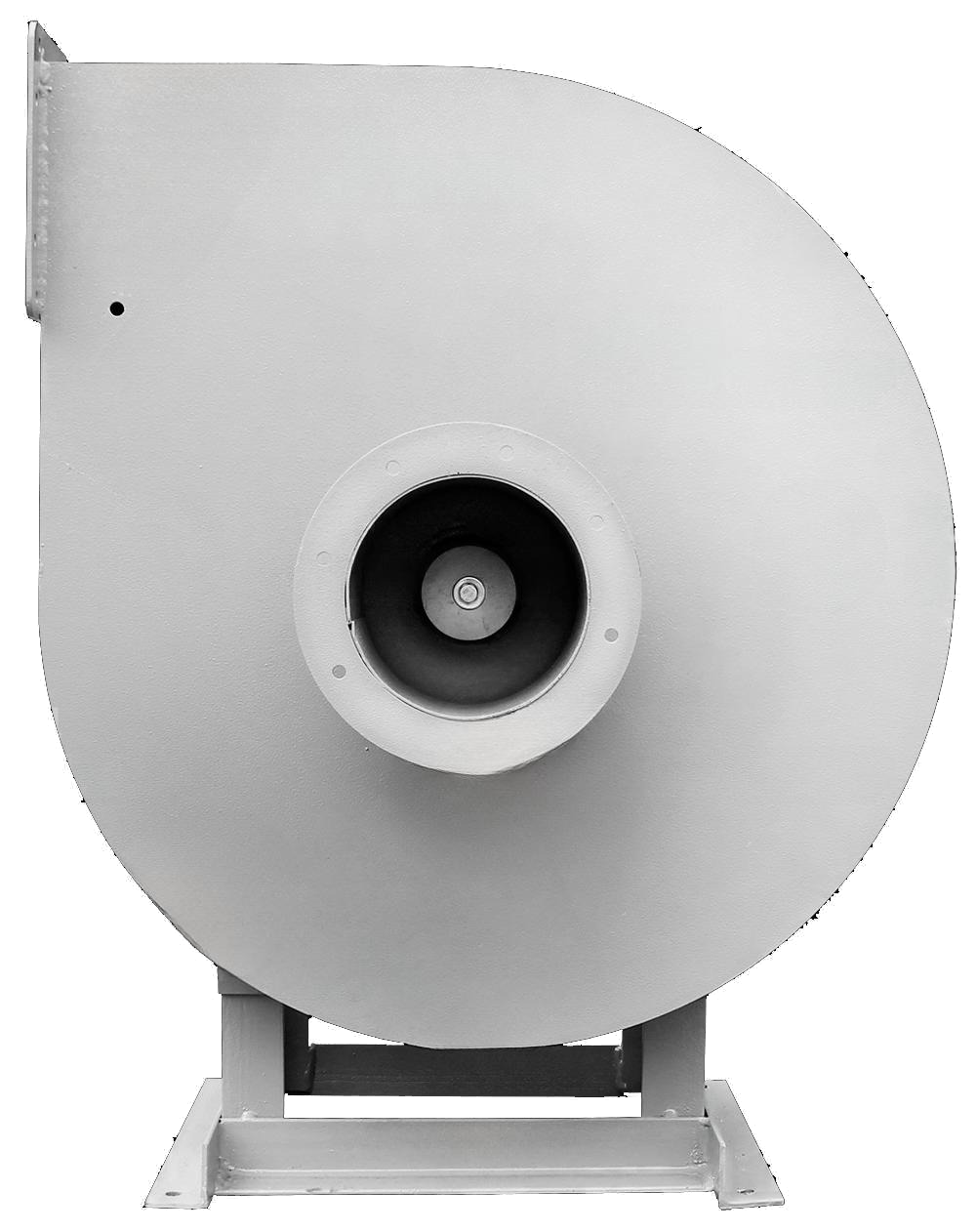

Радиальный вентилятор ВР 140-15 №6,3 высокого давления выпускается в трех вариантах конструктивного исполнения: по первой схеме (рабочее колесо соединяется с двигателем напрямую), по третьей схеме (через соединительную муфту) и по пятой схеме (через ременную передачу). Эти вентиляторы применяются в приточных и вытяжных вентиляционных системах, системах воздушного отопления и кондиционирования, а также в составе различного технологического оборудования. Максимально допустимая температура рабочей среды составляет до +80°С.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №6,3 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 96 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 125 | ДО-41 | 4 | ВР 203 | 8 |

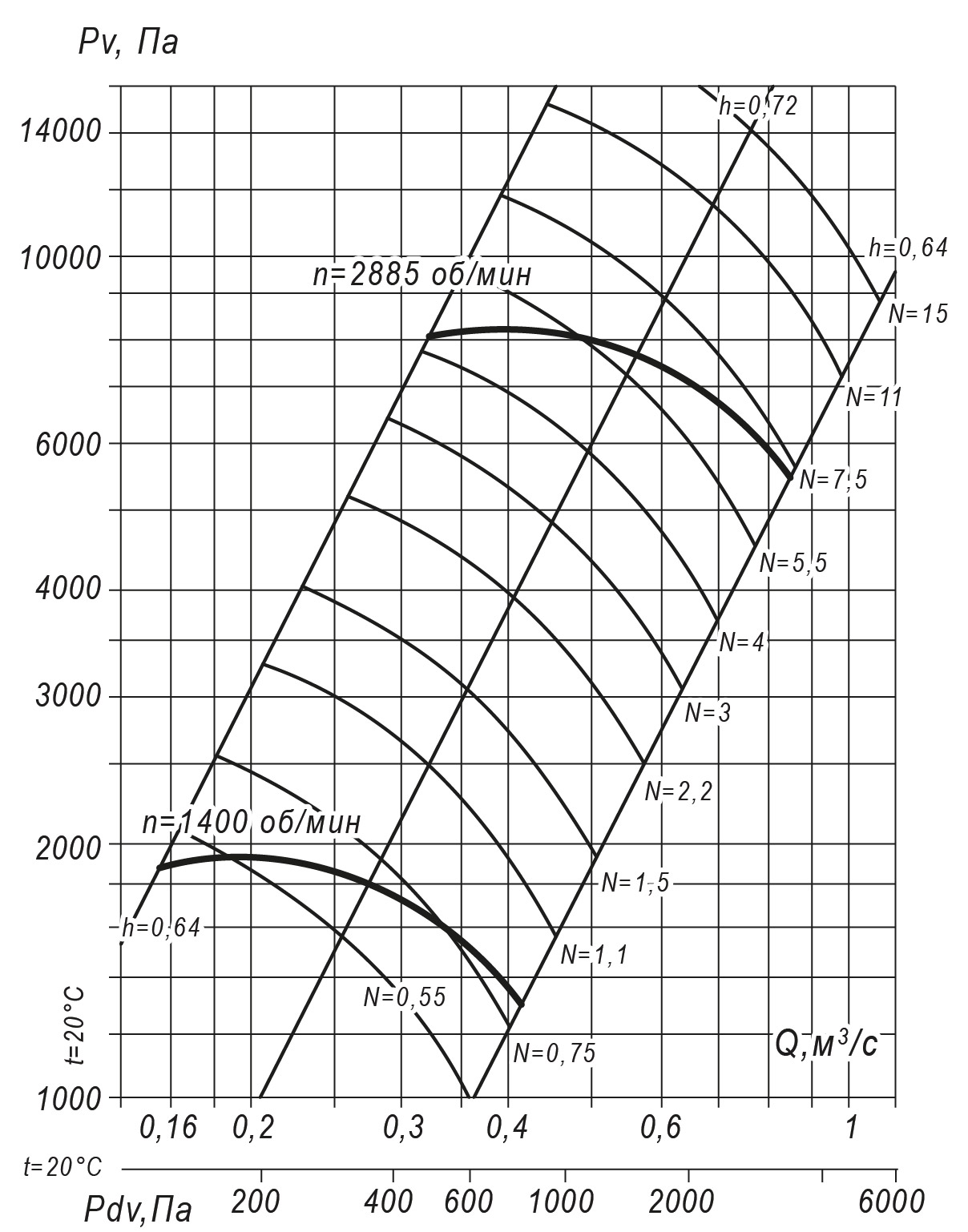

Аэродинамические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 1

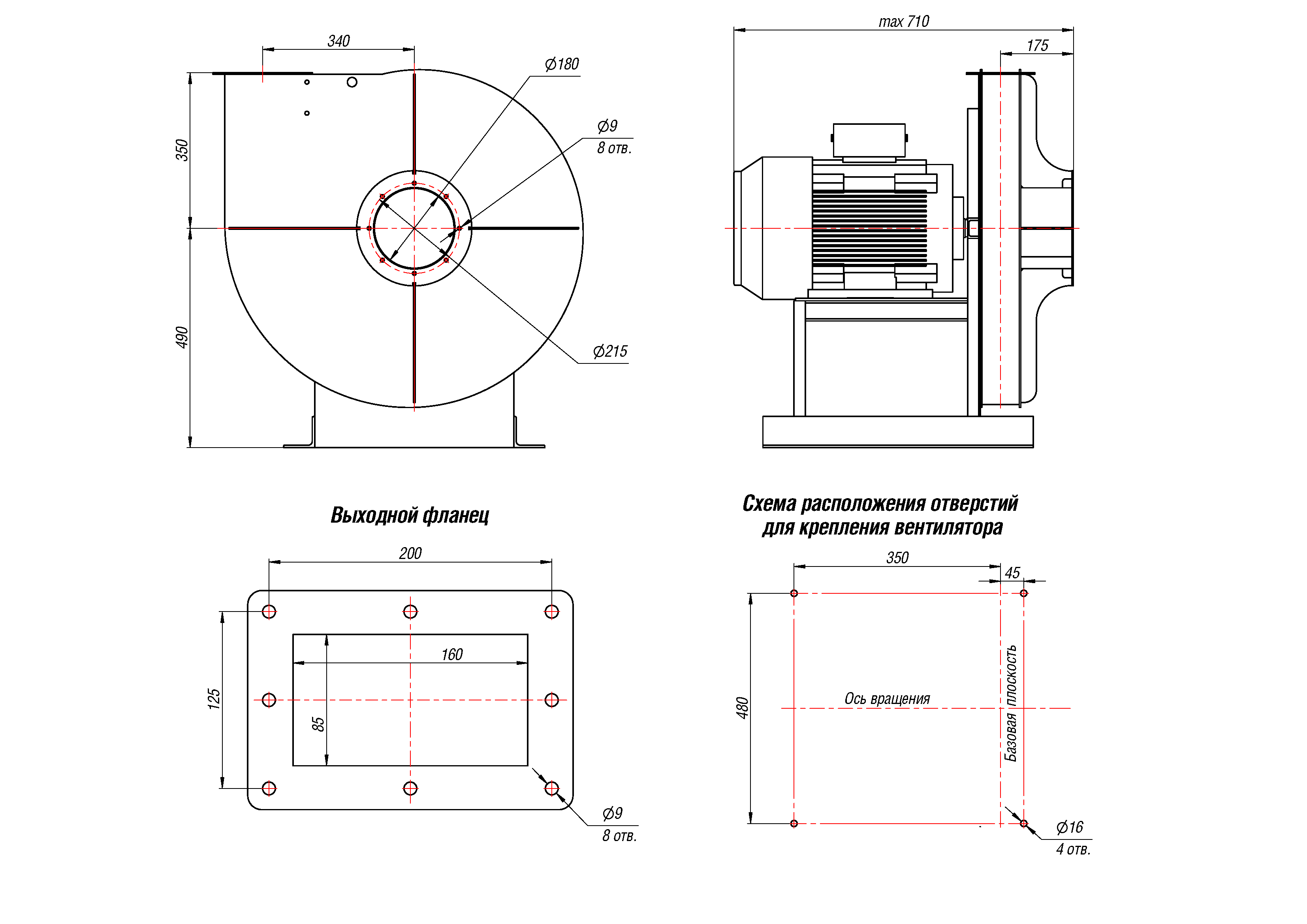

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 1

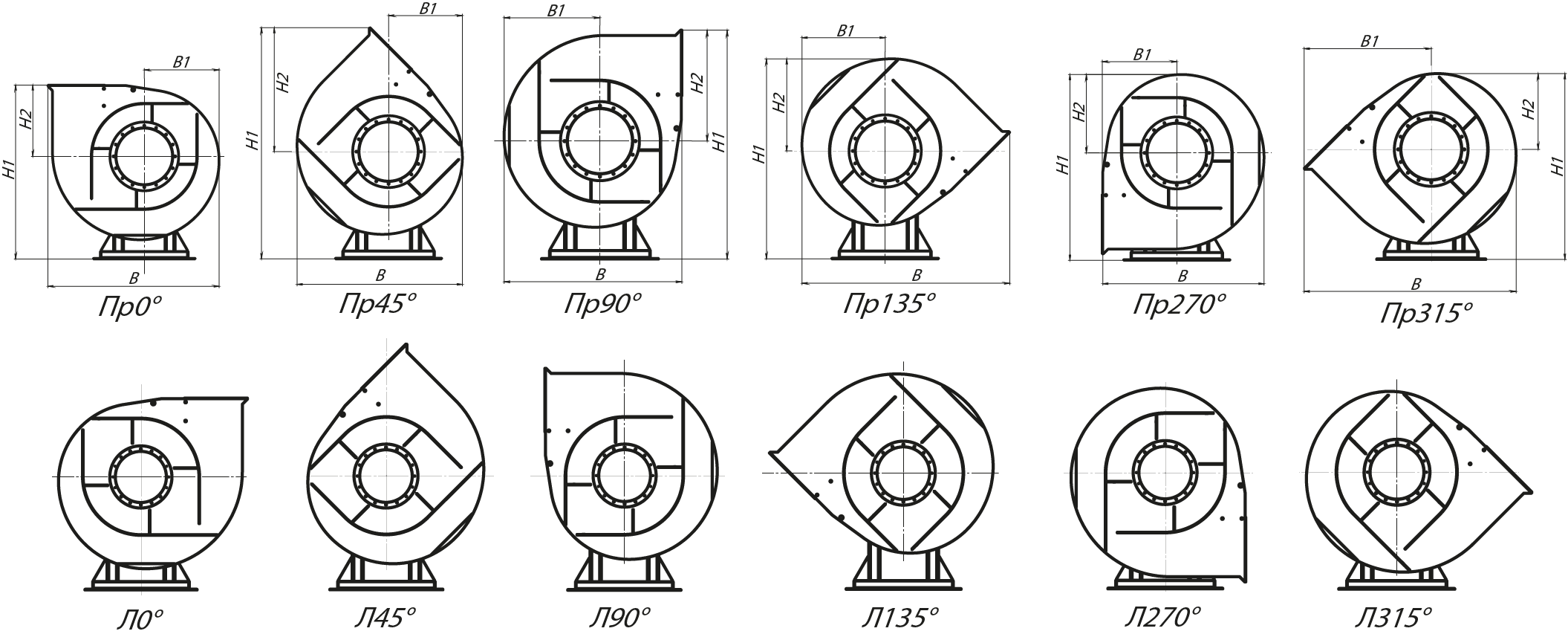

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 828 | 373 | 840 | 350 | 773 | 359 | 1059 | 569 | 751 | 401 | 945 | 455 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 956 | 387 | 905 | 415 | 751 | 350 | 863 | 373 | 956 | 569 | 849 | 359 |
Акустические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 78 | 85 | 84 | 85 | 84 | 83 | 81 | 77 | 92 |
| 3000 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
"Исполнение 3"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №6,3 , исполнение 3
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 1,1 | 2,9 | 80А4 | 0,16 | 0,41 | 1300 | 1850 | 145 | ДО-41 | 4 | ВР 203 | 6 |
| 3 000 | 7,5 | 14,9 | 112М2 | 0,32 | 0,85 | 5500 | 8200 | 170 | ДО-41 | 4 | ВР 203 | 8 |
Аэродинамические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 3

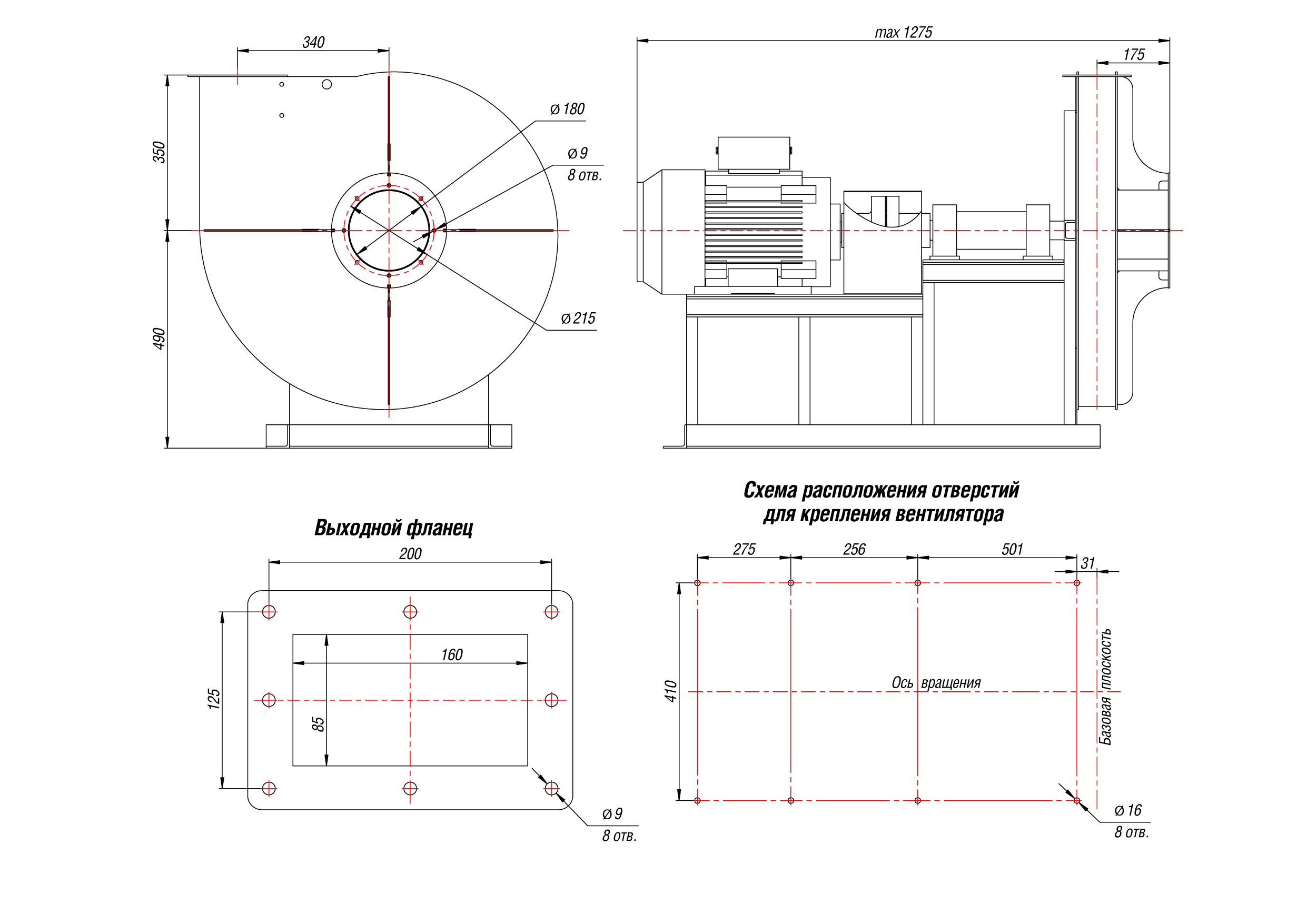

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 828 | 373 | 840 | 350 | 773 | 359 | 1059 | 569 | 751 | 401 | 945 | 455 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 956 | 387 | 905 | 415 | 751 | 350 | 863 | 373 | 956 | 569 | 849 | 359 |
Акустические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 78 | 85 | 84 | 85 | 84 | 83 | 81 | 77 | 92 |
| 3000 | 95 | 102 | 101 | 102 | 101 | 100 | 98 | 94 | 109 |
"Исполнение 5"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 140-15 №6,3 , исполнение 5
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 2 000 | 3 | 6,8 | 100S4 | 0,23 | 0,6 | 2650 | 3950 | 170 | ДО-42 | 6 | ВР 203 | 8 |
| 2 500 | 5,5 | 11,1 | 100L2 | 0,28 | 0,74 | 4100 | 6350 | 185 | ДО-42 | 6 | ВР 203 | 10 |

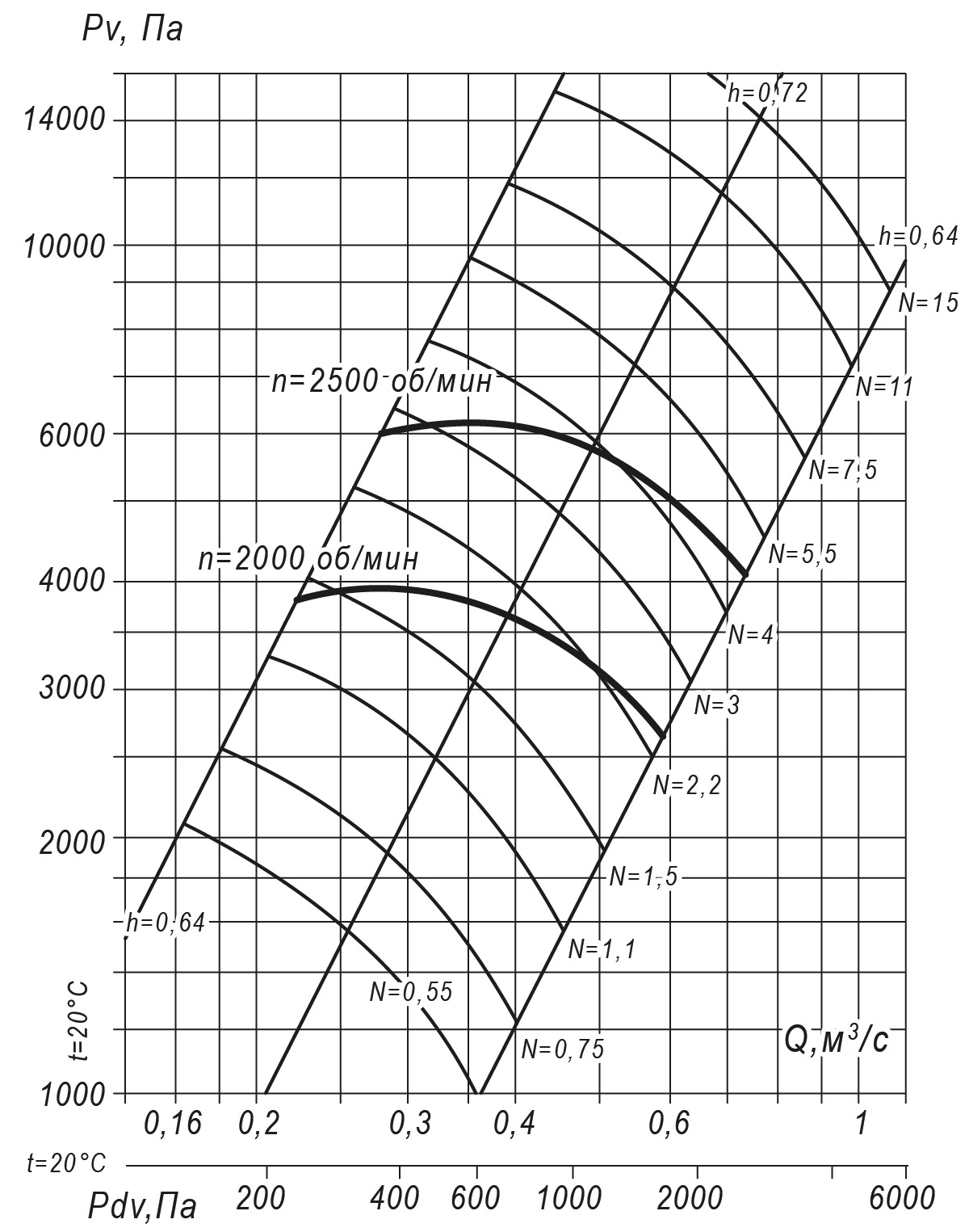

Аэродинамические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 5

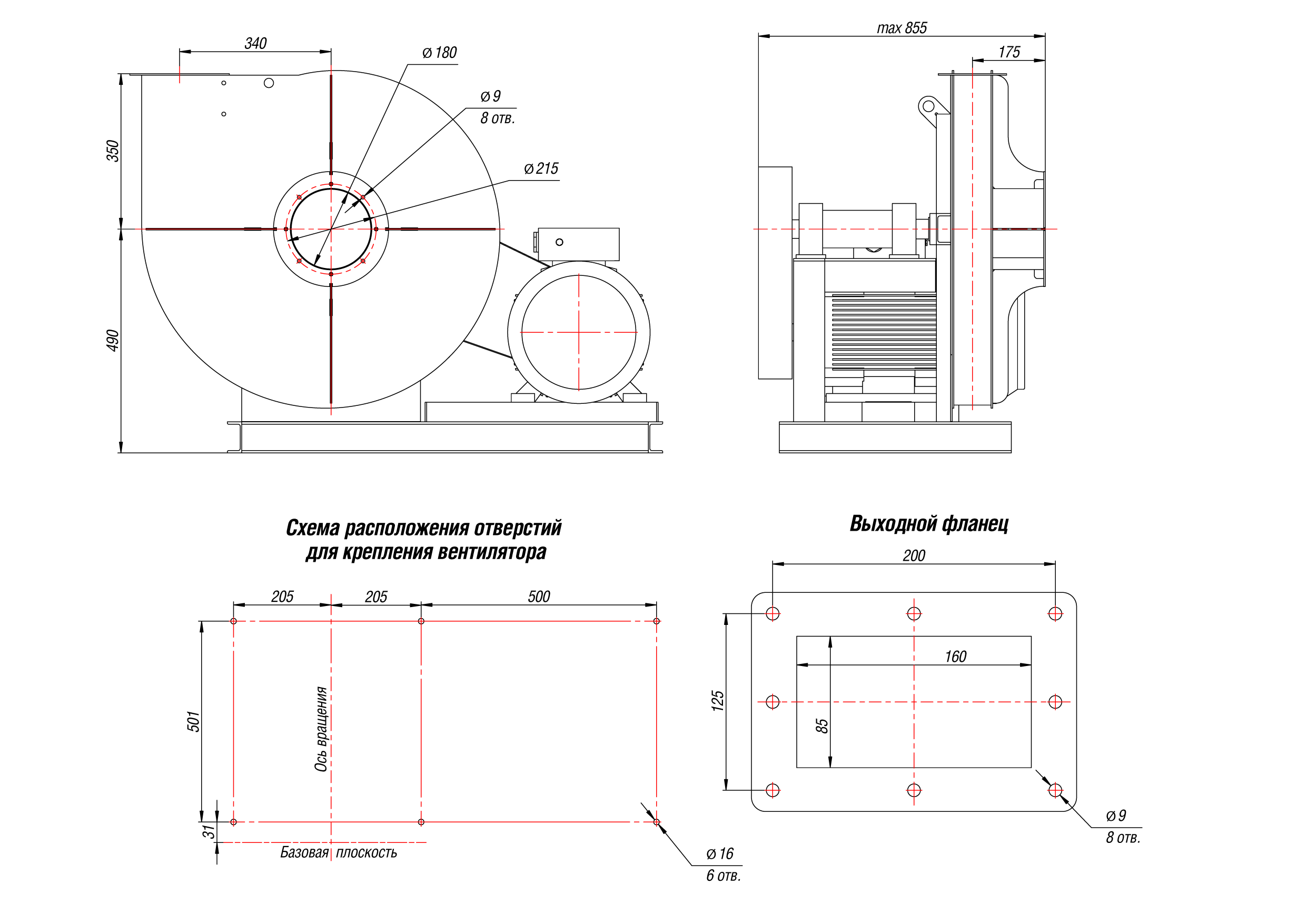

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 5

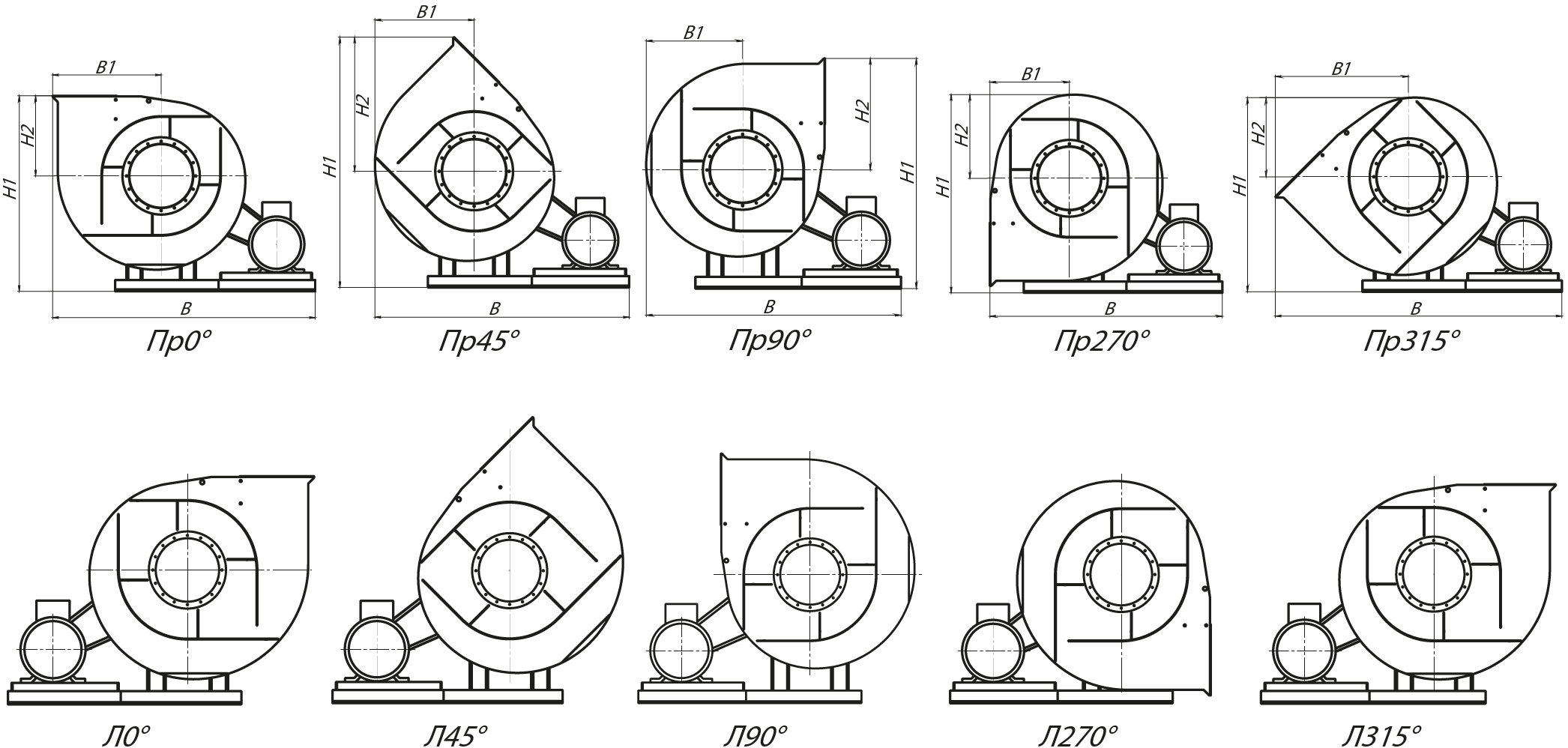

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1181 | 455 | 840 | 350 | 1140 | 415 | 1059 | 569 | 1126 | 401 | 945 | 455 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1075 | 350 | 862 | 372 | 1294 | 569 | 849 | 359 |

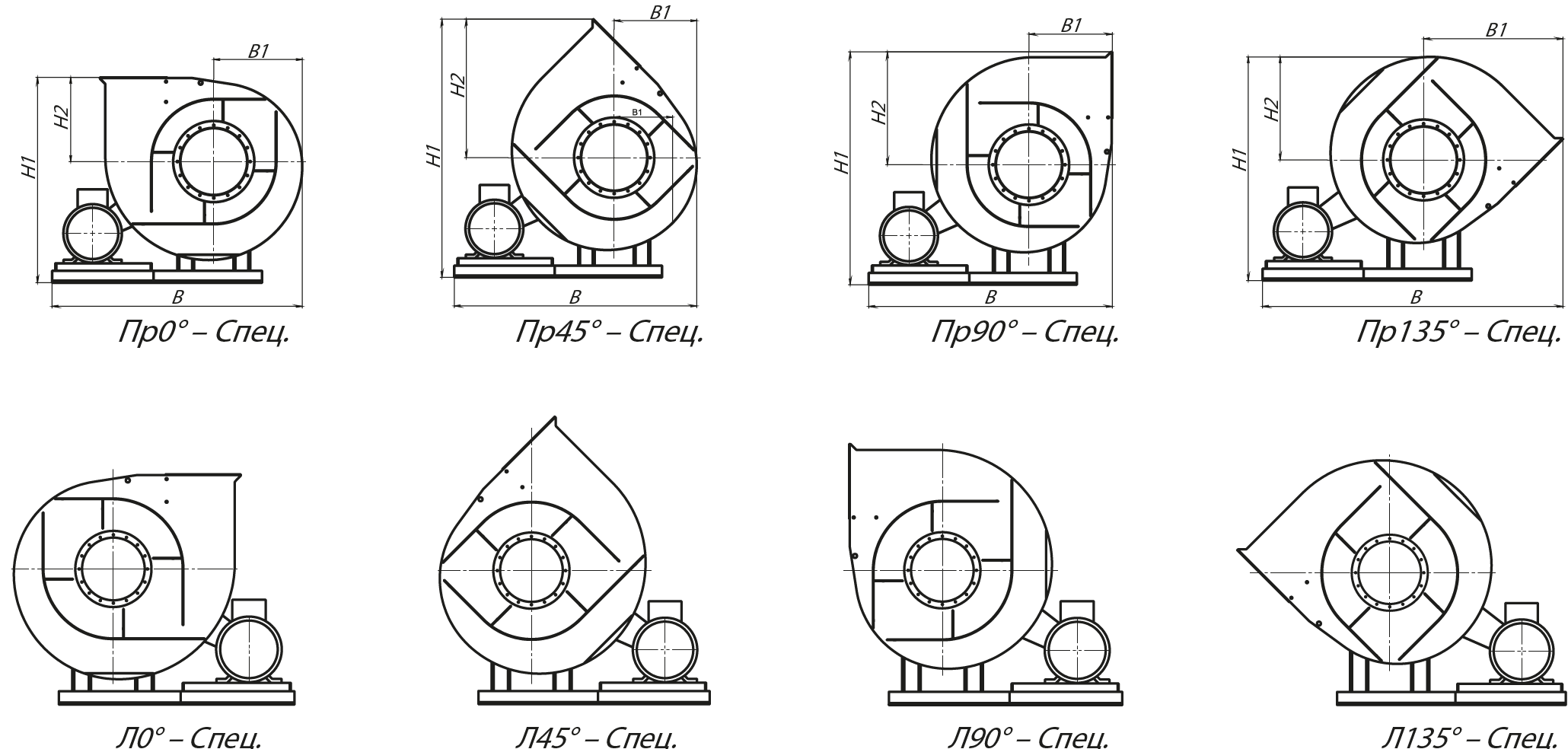

Габаритные и присоединительные размеры радиального вентилятора ВР 140-15 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1098 | 373 | 840 | 350 | 1084 | 359 | 1059 | 569 | 1075 | 350 | 945 | 455 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1294 | 569 | 905 | 415 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 140-15 №6,3, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 2500 | 91 | 98 | 97 | 98 | 97 | 96 | 94 | 90 | 105 |
