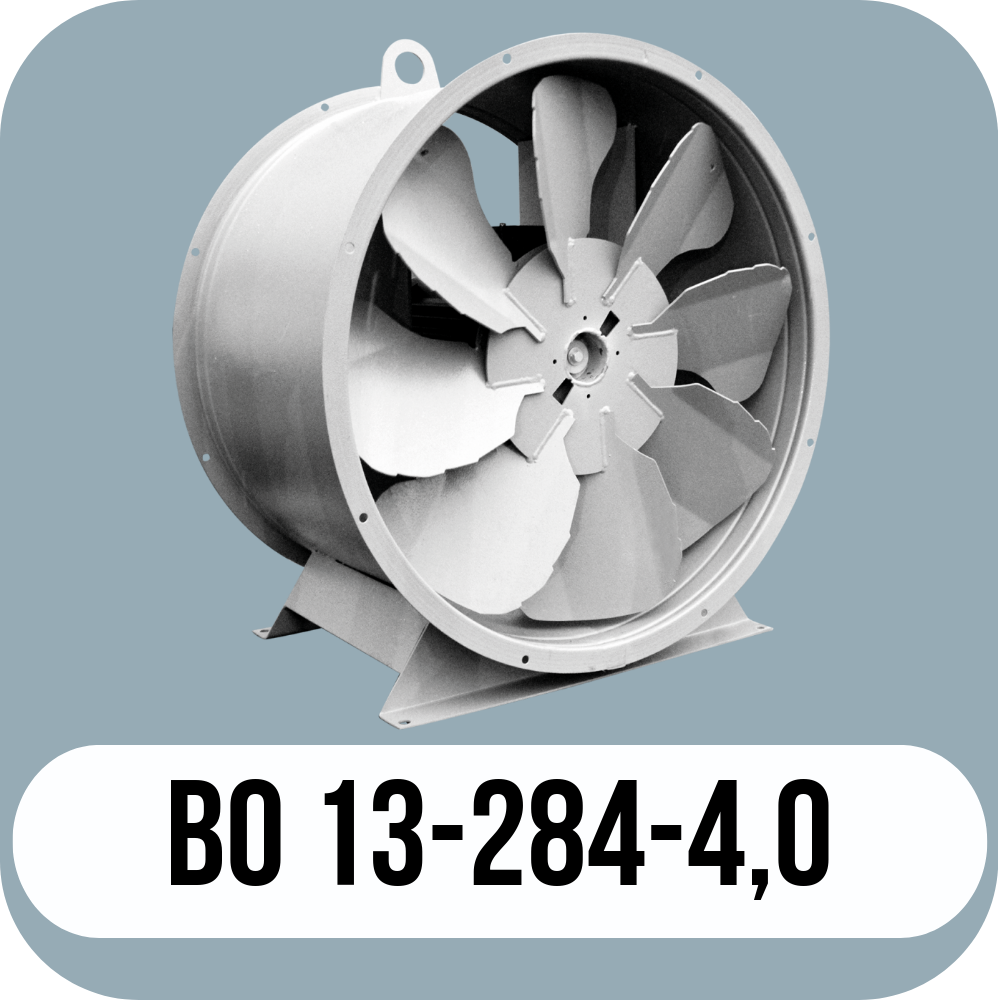

ВО 13-284-4,0

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-4,0 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284 №4,0

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°-4	56А4	0,12	1500	0,25 - 0,70	52 - 22	30
4/20°-4	56А4	0,12	1500	0,36 - 0,82	59 - 33	30
4/25°-4	56А4	0,12	1500	0,53 - 0,95	62 - 43	30
4/30°-4	56А4	0,12	1500	0,72 - 1,1	65 - 55	30
4/15°-4	56В2	0,25	3000	0,51 - 1,4	209 - 90	30
4/20°-4	63А2	0,37	3000	0,74 - 1,6	240 - 131	35
4/25°-4	63В2	0,55	3000	1,01 - 1,9	250 - 175	35
4/30°-4	63В2	0,55	3000	1,40 - 2,1	260 - 220	35
6/15°-4	56А4	0,12	1500	0,29 - 0,7	69 - 26	30
6/20°-4	56А4	0,12	1500	0,36 - 0,88	75 - 39	30
6/25°-4	56А4	0,12	1500	0,52 - 1,0	82 - 51	30
6/30°-4	56А4	0,12	1500	0,68 - 1,13	87 - 63	30
6/15°-4	63А2	0,37	3000	0,58 - 1,47	280 - 105	35
6/20°-4	63В2	0,55	3000	0,72 - 1,77	308 - 155	35
6/25°-4	71А2	0,75	3000	1,1 - 2,1	345 - 213	40
6/30°-4	71В2	1,1	3000	1,4 - 2,3	365 - 264	40
8/20°-4	63А4	0,25	1500	0,41 - 0,92	85 - 41	35
8/25°-4	63А4	0,25	1500	0,49 - 1,1	97 - 56	35
8/30°-4	63А4	0,25	1500	0,72 - 1,2	100 - 68	35
8/20°-4	63В2	0,55	3000	0,82 - 1,8	350 - 167	35
8/25°-4	71В2	1,1	3000	1,0 - 2,2	410 - 235	40
8/30°-4	71В2	1,1	3000	1,42 - 2,4	420 - 282	40
10/20°-4	63А4	0,25	1500	0,42 - 0,94	95 - 44	35
10/25°-4	63А4	0,25	1500	0,51 - 1,1	110 - 61	35
10/30°-4	63А4	0,25	1500	0,73 - 1,2	110 - 71	35
10/20°-4	63В2	0,55	3000	0,83 - 1,9	380 - 177	35
10/25°-4	71В2	1,1	3000	1,0 - 2,3	465 - 254	40
10/30°-4	71В2	1,1	3000	1,5 - 2,4	467 - 297	40



Исполнение К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
12к/25°- 4	56А4	0,12	1500	0,47-0,78	150-60	30
12к/30°- 4	56В4	0,18	1500	0,58-0,94	160-80	30
12к/35°- 4	63А4	0,25	1500	0,69-1,0	175-110	35
12к/40°- 4	63А4	0,25	1500	0,75-1,17	185-130	35
12к/45°- 4	63В4	0,37	1500	0,90-1,29	195-160	35
12к/25°- 4	71В2	1,1	3000	0,95 - 1,60	620-245	40
12к/30°- 4	80А2	1,5	3000	1,18-1,92	660-330	45
12к/35°- 4	80В2	2,2	3000	1,4-2,14	735-455	45
12к/40°- 4	80В2	2,2	3000	1,5-2,4	770-540	45
12к/45°- 4	90L2	3	3000	1,9-2,7	850-680	55

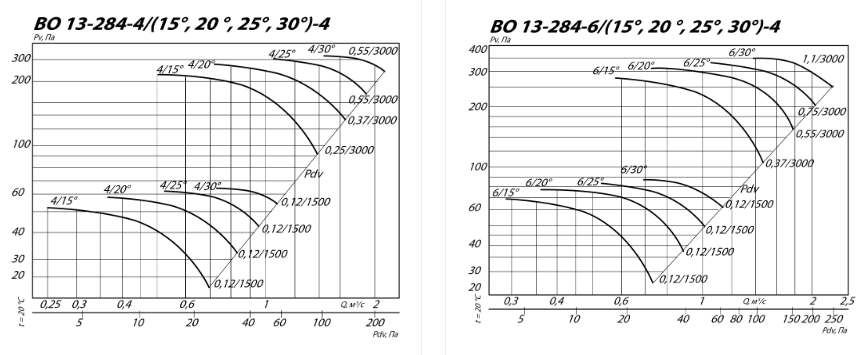

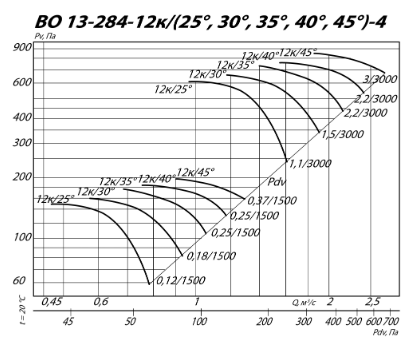

Аэродинамические характеристики ВО 13-284 №4

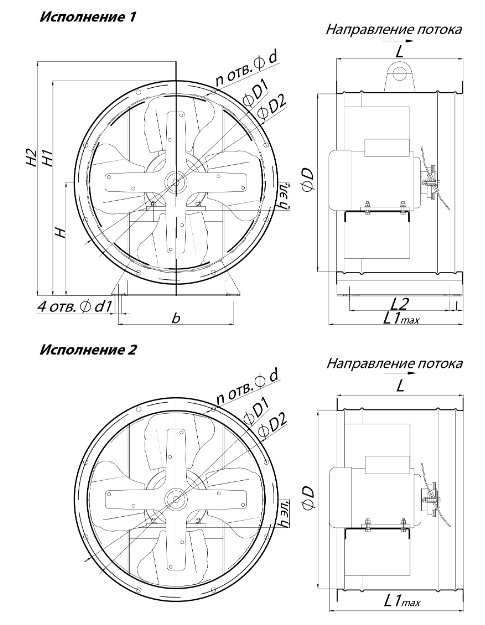

Габаритные и присоединительные размеры  ВО 13-284 №4
