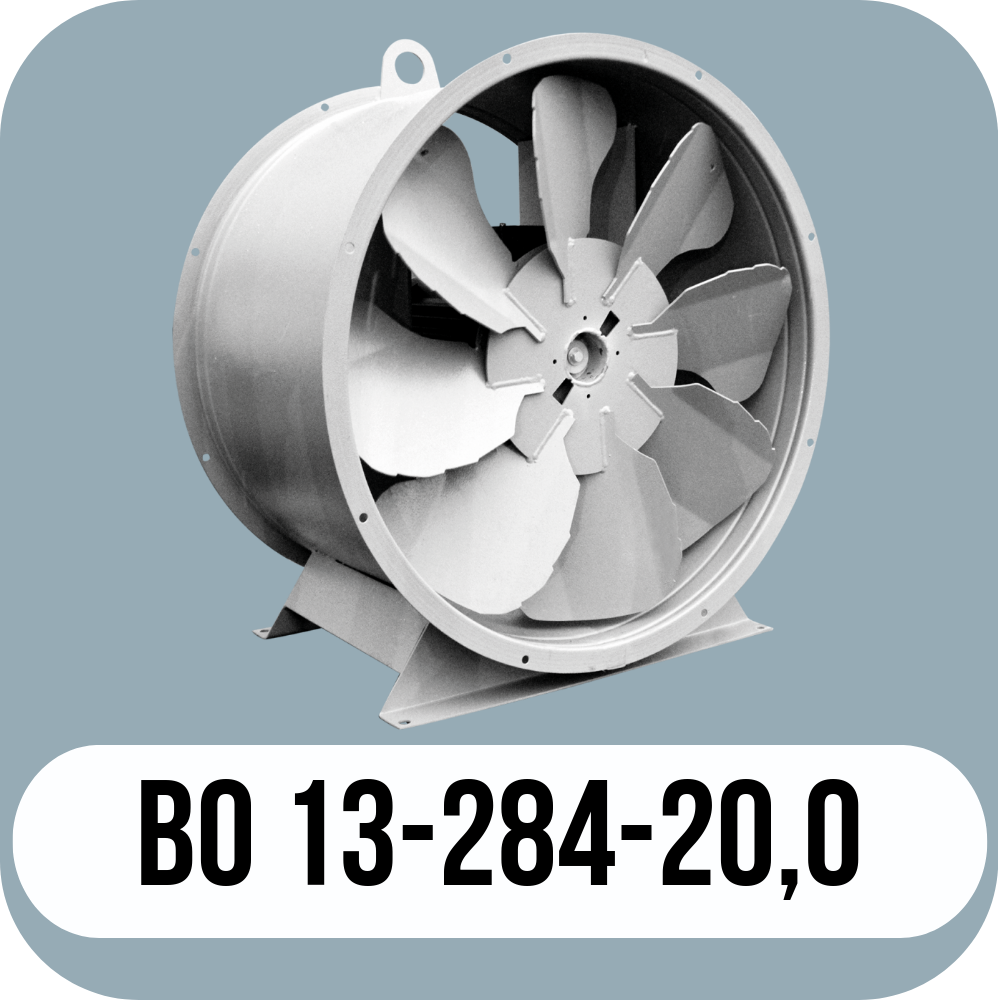

ВО 13-284-20,0

Низкого давления Одностороннего всасывания Коррозионностойкое, взрывозащищенное коррозионностойкое исполнение Количество лопаток: 4-12 Перемещаемая среда не должна содержать взрывоопасных смесей, липких материалов



Посмотреть весь модельный ряд



Основные выпускаемые типоразмеры

4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5 16,0 20,0



Назначение

Вентиляторы ВО 13-284-20,0 предназначены для создания искусственной тяги в вентиляционных системах, системах дымоудаления, а также для других производственных и санитарно-гигиенических задач. Применяются в стационарных вентиляционных системах, кондиционировании, отоплении, противопожарных и противодымных системах зданий и сооружений, за исключением объектов категорий А и Б.



Технические характеристики ВО 13-284-20,0

Исполнение 121	Типоразмер двигателя	Установочная мощность, кВт	Частота вращения РК, об/мин	Производительность, м3/с	Полное давление, Па	Масса, кг
4/15°- 20	225М8	30	750	16,6-45,5	360-155	1270
4/20°- 20	225М8	30	750	23,7-53,8	410-225	1270
4/25°- 20	225М8	30	750	34,3-62,0	430-300	1270
4/30°- 20	250S8	37	750	47,3-69,4	450-380	1400
6/15°- 20	225М8	30	750	19,0-48,1	475-180	1270
6/20°- 20	225М8	30	750	23,7-58,0	530-265	1270
6/25°- 20	250S8	37	750	34,3-66,3	570-350	1400
6/30°- 20	280S8	55	750	45,0-74,4	605-435	1700
8/20°- 20	225М8	30	750	26,8 - 60,4	600 - 285	1270
8/25°- 20	250М8	45	750	32,7-70,6	680-390	1450
8/30°- 20	280S8	55	750	47,6 - 77,0	690 - 465	1700
10/20°- 20	250S8	37	750	27,2-61,8	650-305	1400
10/25°- 20	280S8	55	750	33,4-74,1	770-420	1700
10/30°- 20	280М8	75	750	47,8-79,2	770-490	1750



Исполнение  К06	Типоразмер  двигаеля	Установочная  мощность, кВт	Частота вращения	Производительность, м3/с	Полное давление,	Масса, кг
							12к/25° - 20	280М8	75	750	30-50	970-390	1750
							12к/30° - 20	280М8	75	750	37-60	1030-515	1750
12к/35° - 20	315М8	110	750	44-67	1155-710	2020

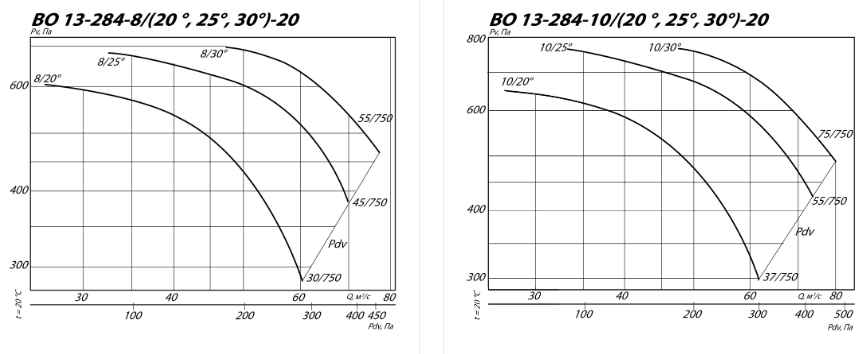

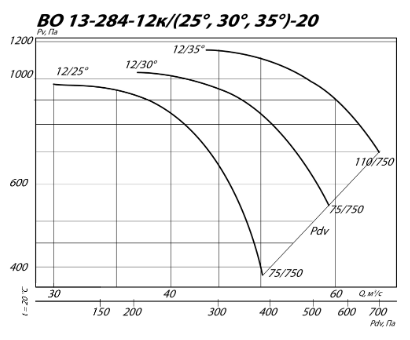

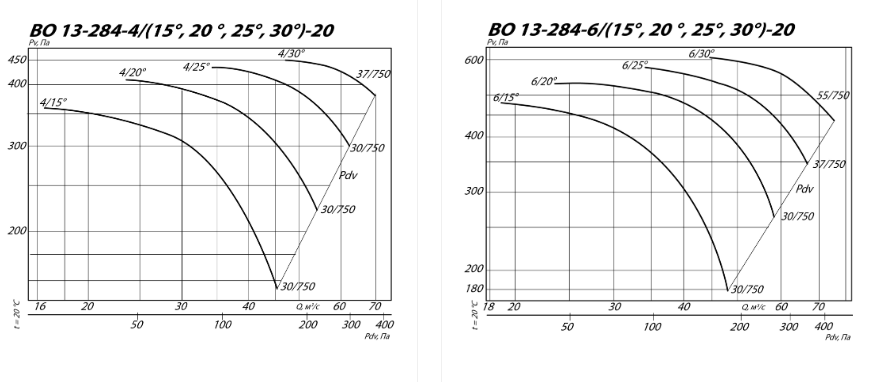

Аэродинамические характеристики ВО 13-284-20,0

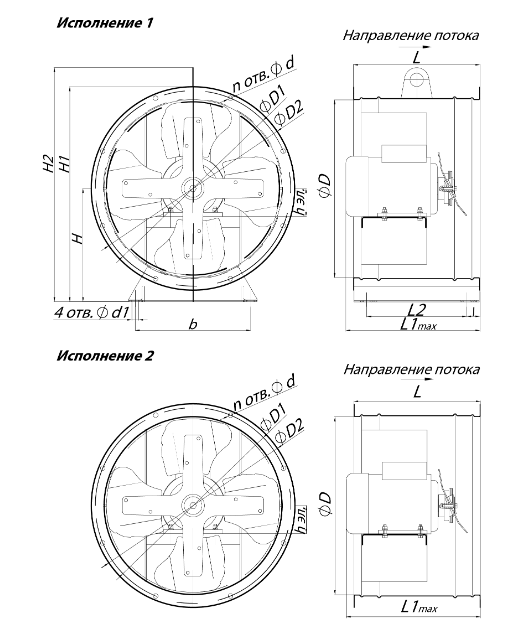

Габаритные и присоединительные размеры ВО 13-284-20,0
