Радиальный вентилятор ВР 132-30 №9 высокого давления изготавливается по двум конструктивным схемам: первой (где рабочее колесо напрямую соединено с двигателем) и третьей (где рабочее колесо соединяется с электродвигателем при помощи соединительной муфты). Вентиляторы ВР 132-30-9 используются в приточных системах вентиляции стационарного исполнения в общественных, административных и производственных зданиях, а также в различных промышленных технологических установках. Максимально допустимая температура рабочей среды составляет до +80°C.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №9,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 410 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1195 | ДО-44 | 6 | ВР 203 | 10 |

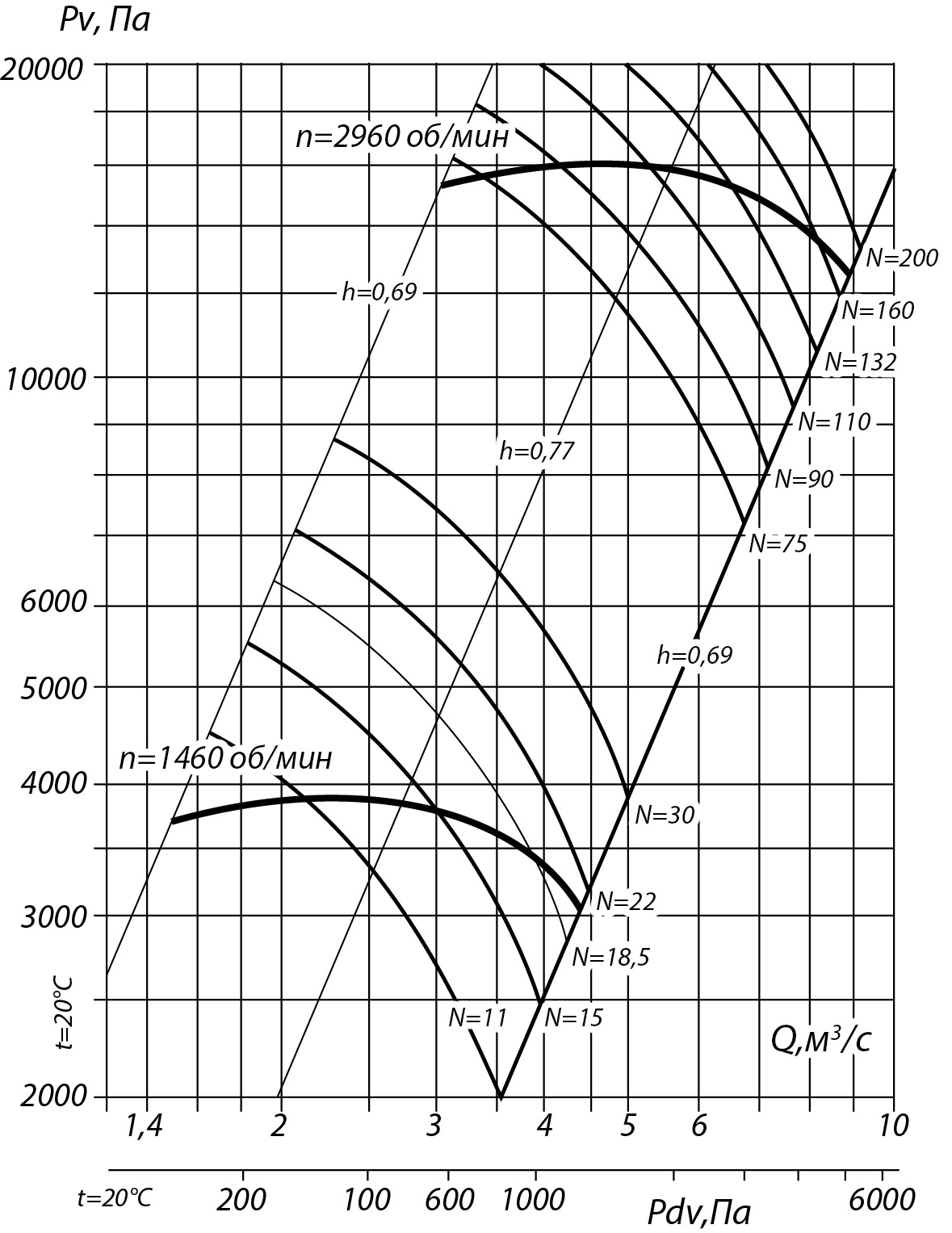

Аэродинамические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 1

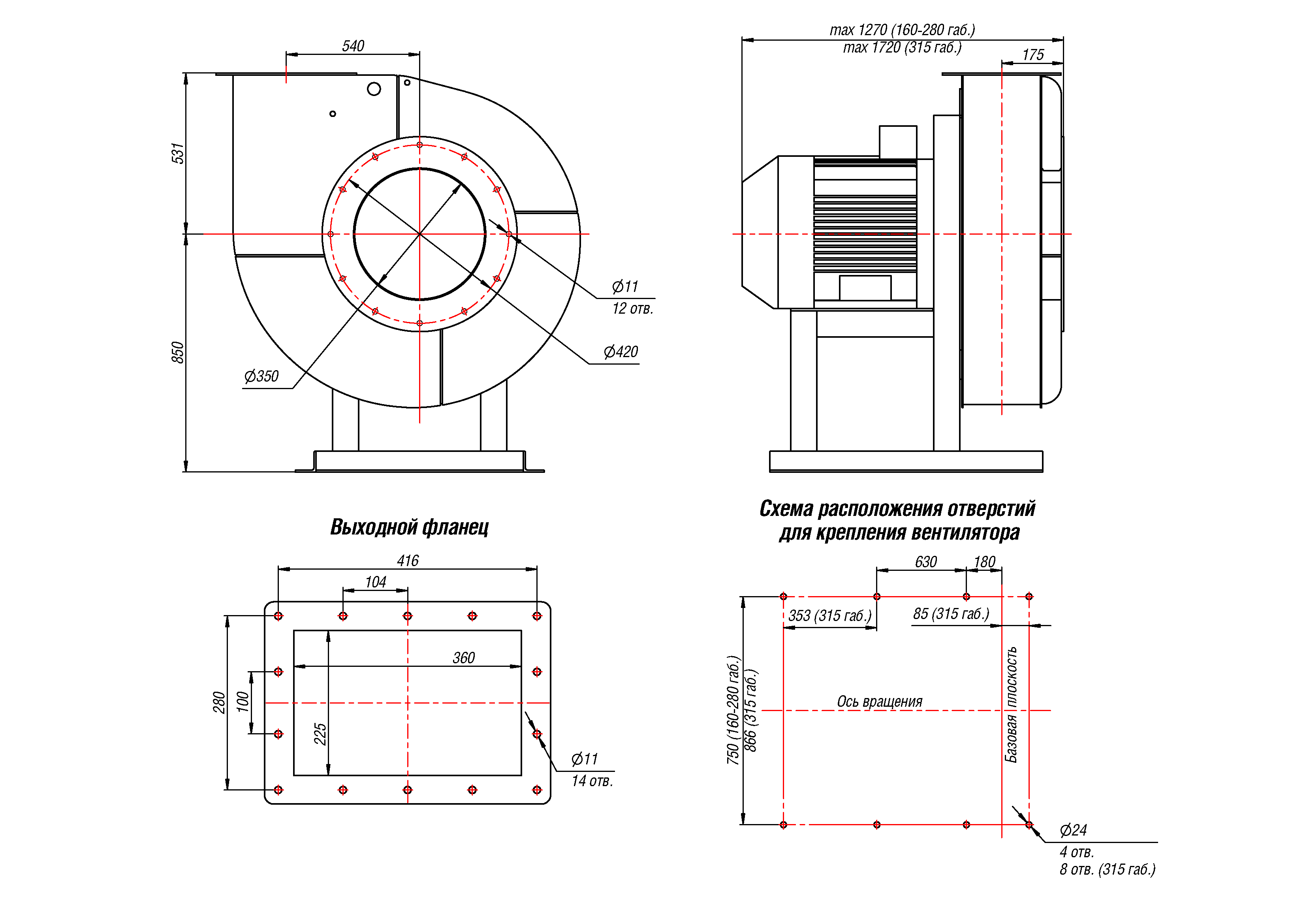

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1352 | 583 | 1381 | 531 | 1235 | 548 | 1770 | 920 | 1184 | 653 | 1620 | 770 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1538 | 618 | 1538 | 688 | 1184 | 531 | 1433 | 583 | 1538 | 920 | 1398 | 548 |
Акустические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 92 | 96 | 97 | 99 | 98 | 97 | 90 | 82 | 104 |
| 3000 | 94 | 96 | 101 | 106 | 106 | 104 | 100 | 96 | 110 |
Отправить заявку
Связаться с менеджером
Исполнение 3
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №9,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 22 | 43,2 | 180S4 | 1,5 | 4,5 | 3000 | 3850 | 410 | ДО-43 | 6 | ВР 203 | 8 |
| 3 000 | 160 | 280 | 315S2 | 3 | 9 | 13000 | 16000 | 1195 | ДО-44 | 6 | ВР 203 | 10 |
Аэродинамические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 3

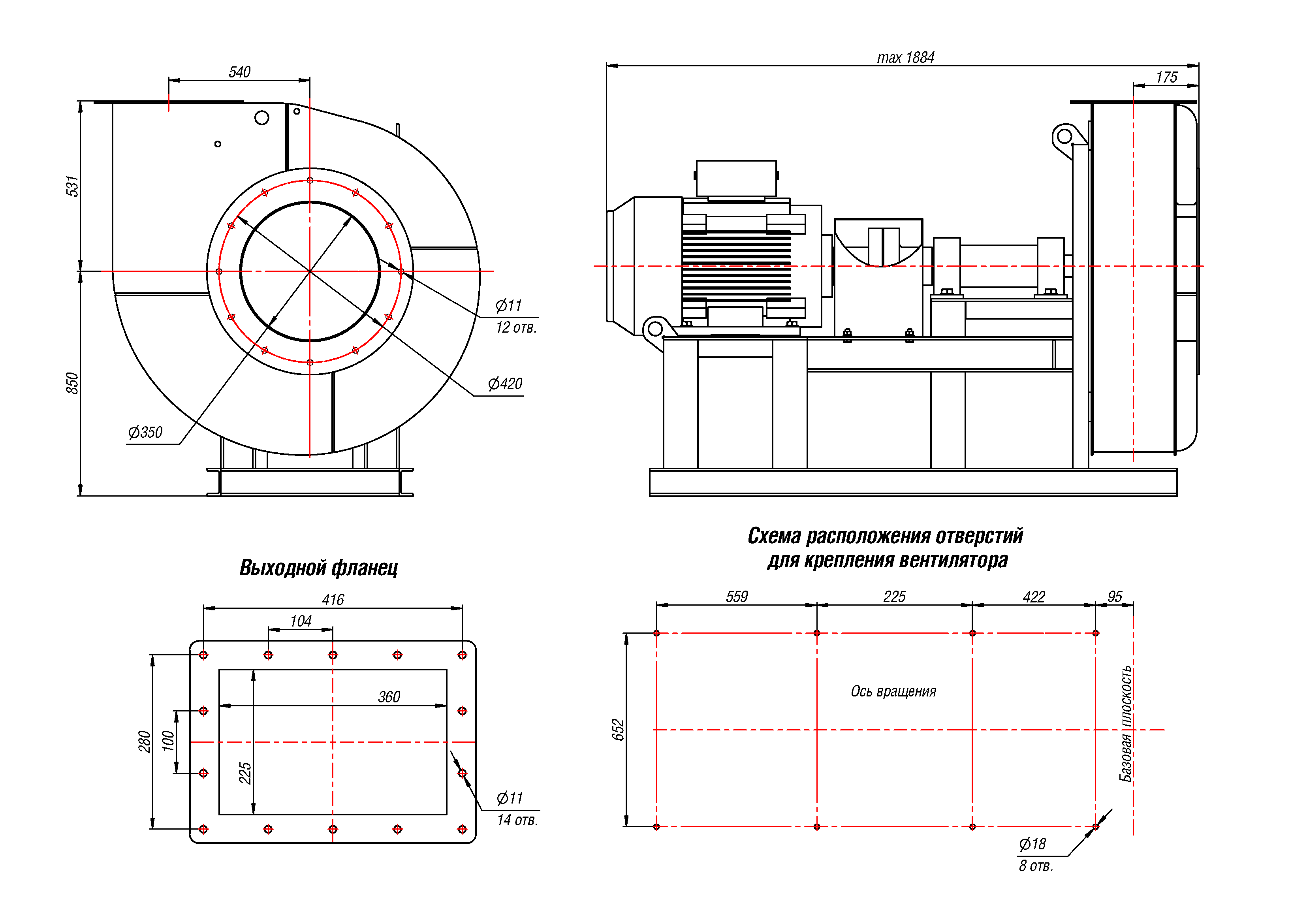

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №9, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1352 | 583 | 1381 | 531 | 1235 | 548 | 1770 | 920 | 1184 | 653 | 1620 | 770 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1538 | 618 | 1538 | 688 | 1184 | 531 | 1433 | 583 | 1538 | 920 | 1398 | 548 |
Акустические характеристики радиального вентилятора ВР 132-30 №9, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
