Радиальный вентилятор ВР 132-30 №10 высокого давления изготавливается по трем конструктивным схемам: первой (где рабочее колесо напрямую соединено с двигателем), третьей (где рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) и пятой (где рабочее колесо соединено с двигателем посредством ременной передачи). Вентиляторы ВР 132-30-10 используются в приточных системах вентиляции стационарного исполнения в общественных, административных и производственных зданиях, а также в различных промышленных технологических установках.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |

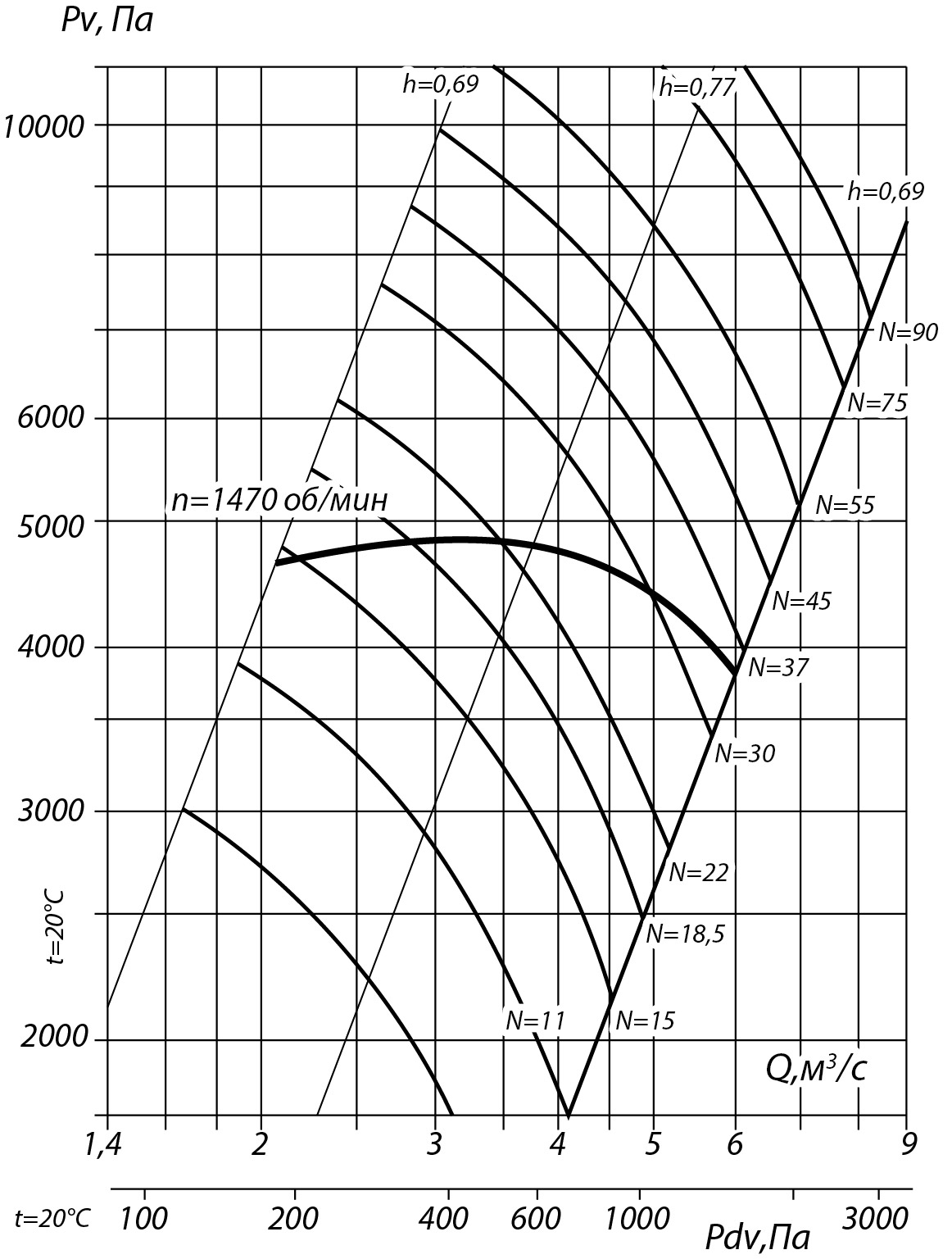

Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 1

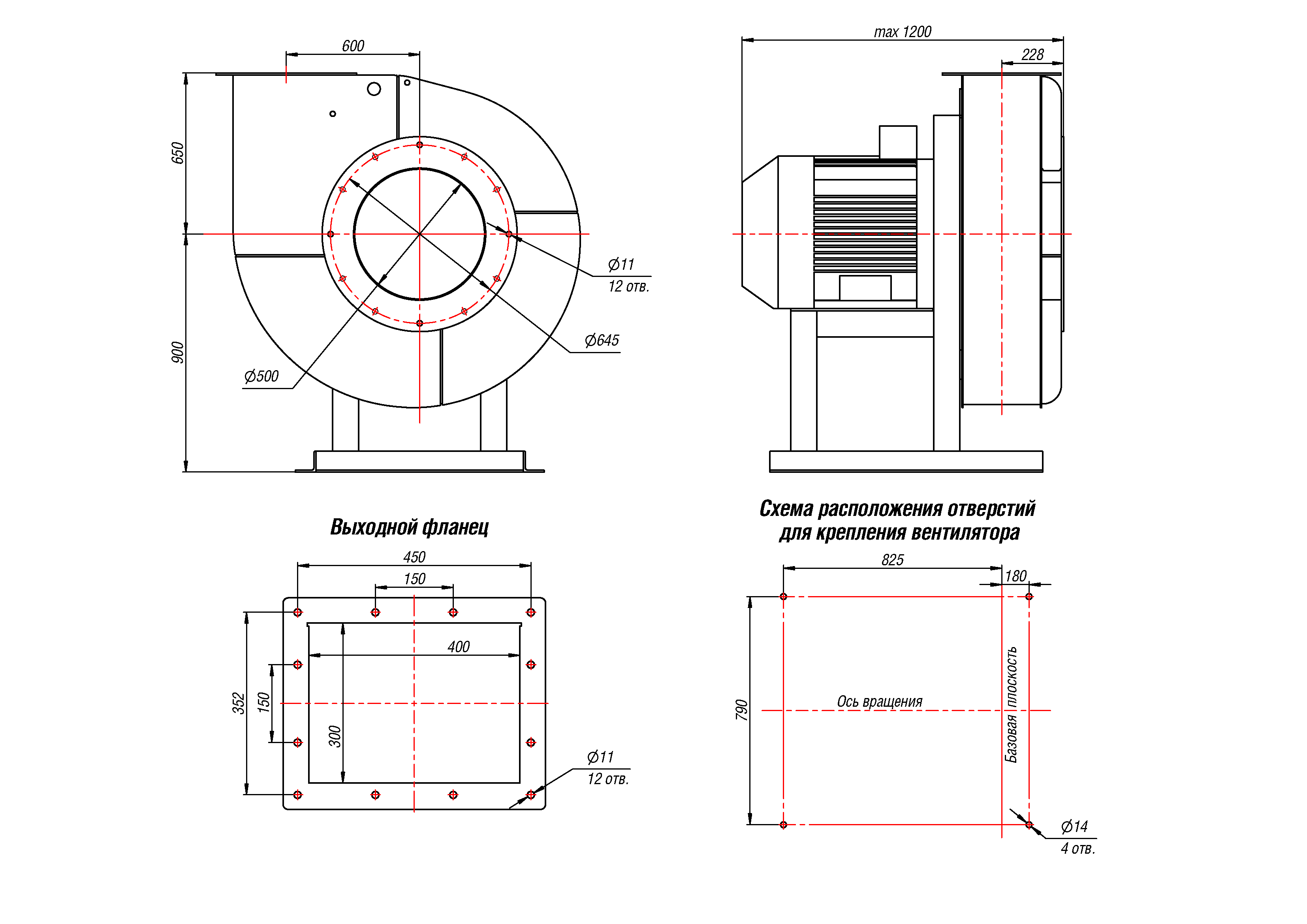

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 1
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1506 | 653 | 1550 | 650 | 1386 | 613 | 1963 | 1063 | 1383 | 733 | 1753 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1755 | 692 | 1673 | 773 | 1383 | 650 | 1553 | 653 | 1756 | 1063 | 1513 | 613 |
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
Отправить заявку
Связаться с менеджером
"Исполнение 3"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 3
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 37 | 70,2 | 200М4 | 2,1 | 6 | 3800 | 4800 | 575 | ДО-44 | 4 | ВР 203 | 8 |
Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 3

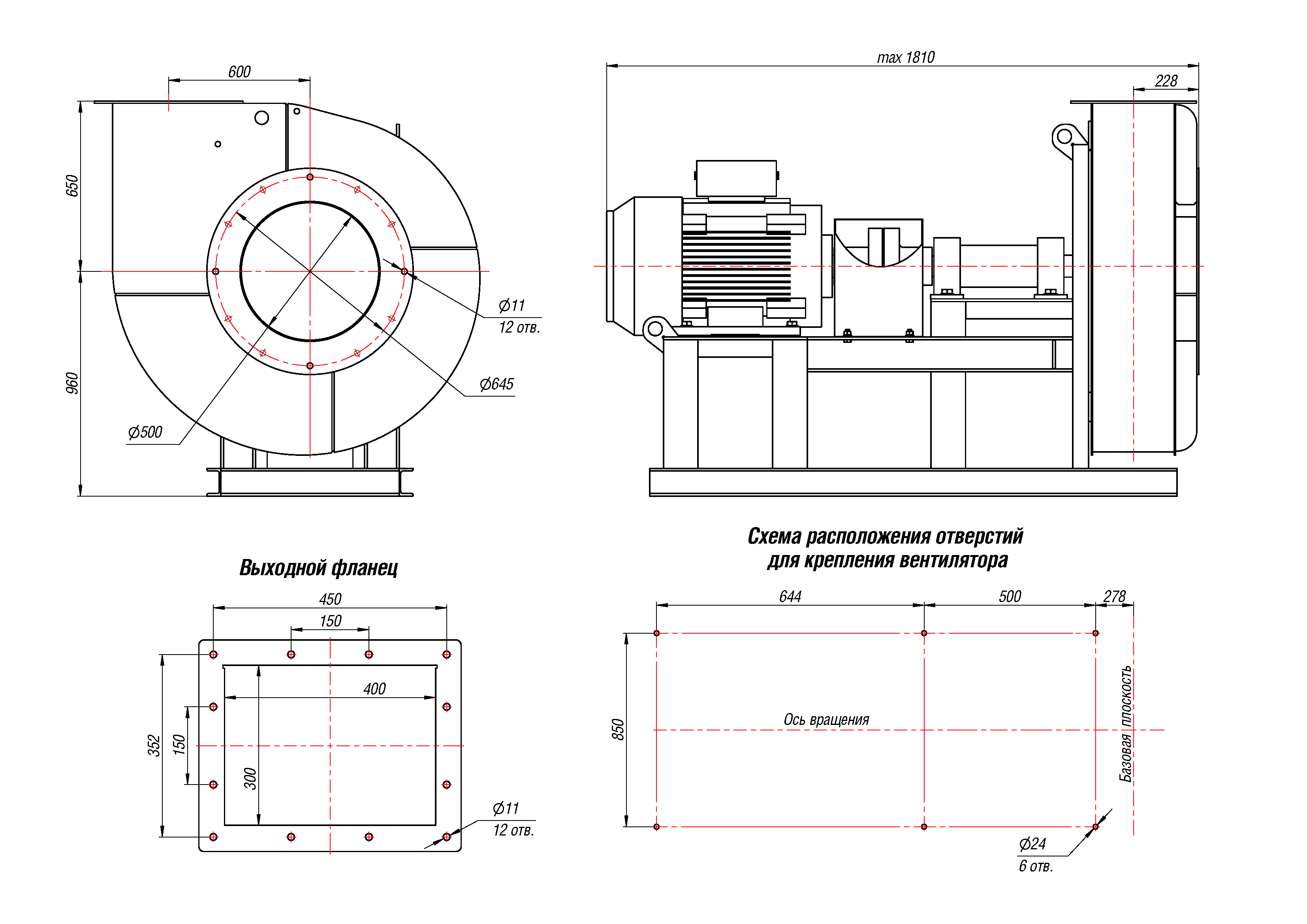

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 3
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 3, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1506 | 653 | 1610 | 650 | 1386 | 613 | 2023 | 1063 | 1383 | 733 | 1813 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1755 | 692 | 1733 | 773 | 1383 | 650 | 1613 | 653 | 1756 | 1063 | 1573 | 613 |
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 3
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 95 | 98 | 103 | 104 | 100 | 98 | 93 | 81 | 106 |
"Исполнение 5"
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №10,0 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 100 | 15 | 30 | 160S4 | 1,55 | 4,5 | 2170 | 2680 | 680 | ДО-44 | 6 | ВР 203 | 10 |
| 1 300 | 30 | 57,6 | 180М4 | 1,8 | 5,3 | 3000 | 3750 | 745 | ДО-44 | 6 | ВР 203 | 10 |
| 1 600 | 45 | 84,9 | 200L4 | 2,25 | 6,5 | 4500 | 5750 | 825 | ДО-44 | 8 | ВР 203 | 10 |
| 1 800 | 75 | 138,3 | 250S4 | 2,5 | 7,4 | 5750 | 7300 | 995 | ДО-44 | 10 | ВР 203 | 12 |
| 2 000 | 90 | 165,5 | 250M4 | 2,8 | 8,1 | 7000 | 9000 | 1035 | ДО-44 | 10 | ВР 203 | 12 |

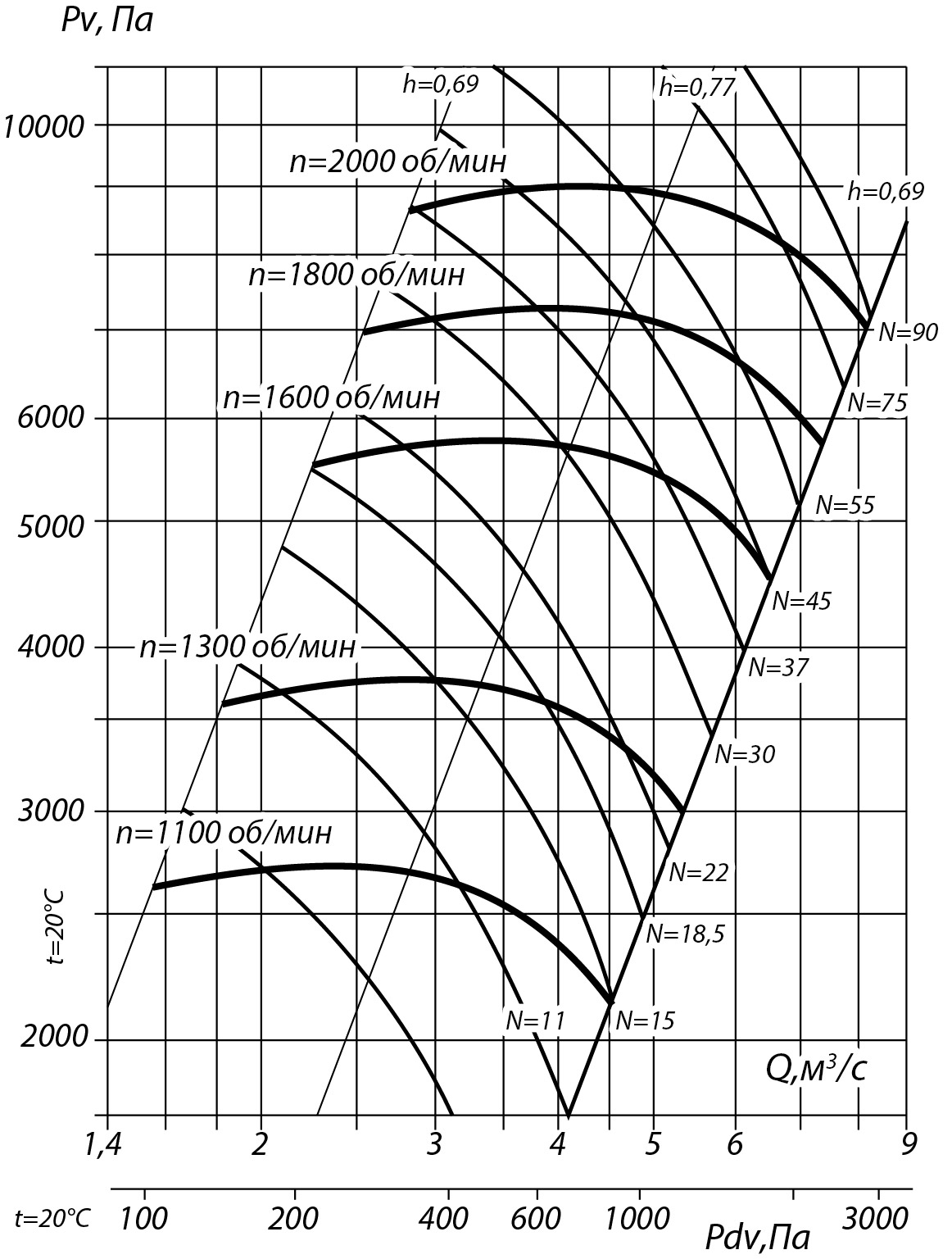

Аэродинамические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 5

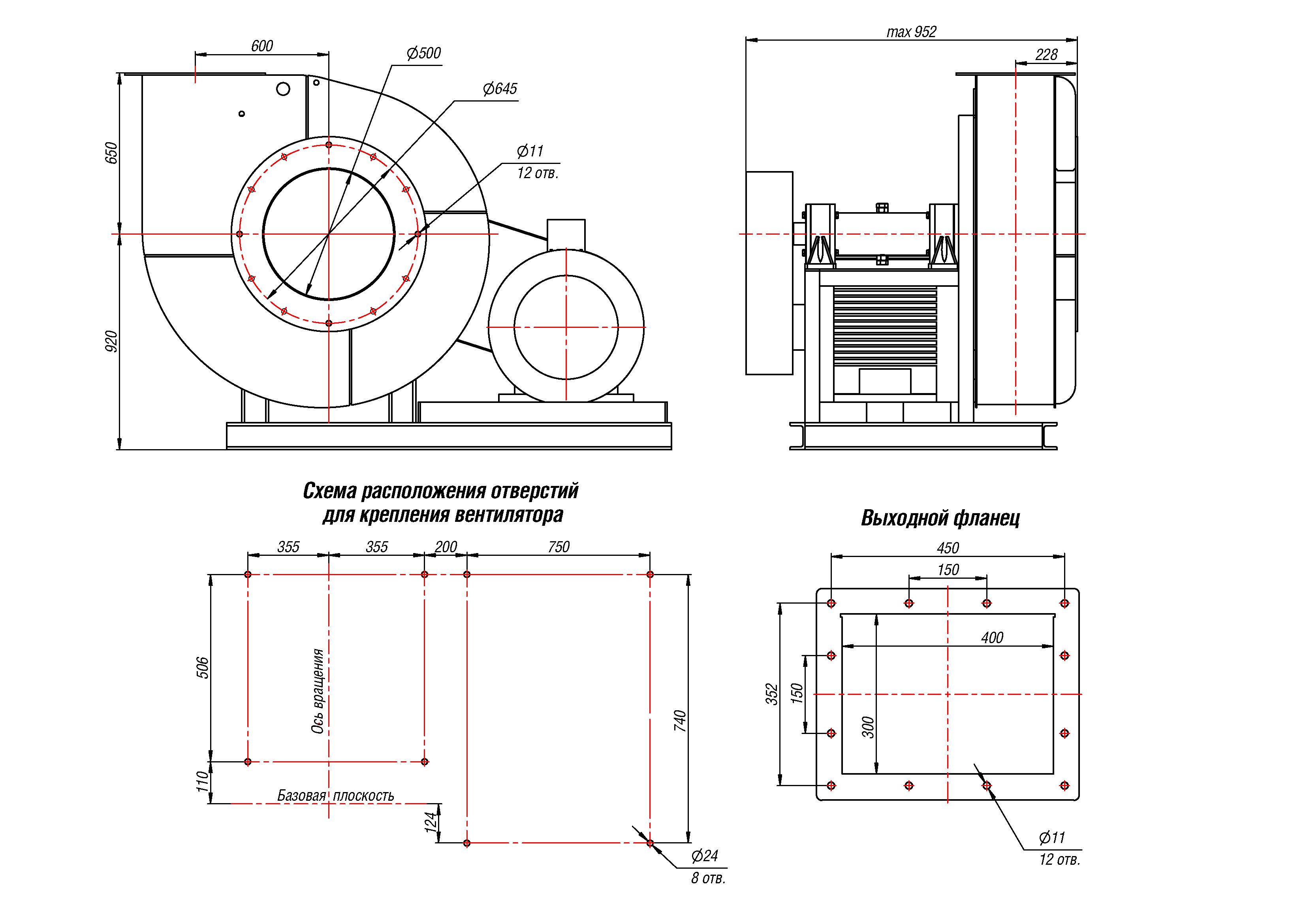

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2208 | 853 | 1570 | 650 | 2128 | 773 | 1983 | 1063 | 2088 | 733 | 1773 | 853 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 2005 | 650 | 1573 | 653 | 2418 | 1063 | 1533 | 613 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №10, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2008 | 653 | 1570 | 650 | 1968 | 613 | 1983 | 1063 | 2005 | 650 | 1773 | 853 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 2418 | 1063 | 1693 | 773 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 132-30 №10, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1100 | 98 | 101 | 104 | 106 | 104 | 105 | 96 | 88 | 109 |
| 1300 | 99 | 102 | 106 | 107 | 106 | 106 | 96 | 88 | 110 |
| 1600 | 101 | 104 | 107 | 109 | 108 | 107 | 98 | 89 | 112 |
| 1800 | 103 | 106 | 109 | 111 | 110 | 109 | 100 | 91 | 114 |
| 2000 | 104 | 108 | 110 | 112 | 113 | 110 | 103 | 93 | 116 |
