Радиальный вентилятор ВР 132-30 №4,0

Соответствуют требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 Соответствуют требованиям ТР ТС № 012/2011 Количество лопаток рабочего колеса: 16 Конструктивное исполнение лопаток: загнутые назад Конструктивное исполнение: спиральный поворотный с односторонним всасыванием

Радиальный вентилятор ВР 132-30 №4 высокого давления изготавливается по первой конструктивной схеме, где рабочее колесо напрямую соединено с двигателем. Вентиляторы ВР 132-30-4 применяются в приточных системах вентиляции стационарного исполнения в общественных, административных и производственных зданиях, а также в различных промышленных технологических установках. Максимально допустимая температура рабочей среды составляет до +80°C для общепромышленного исполнения и до +200°C для теплостойкого исполнения.

Посмотреть весь размерный ряд

Доставка

По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.

4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5

Исполнение 1

• Технические характеристики
• Аэродинамические характеристики
• Габаритные и присоединительные размеры
• Акустические характеристики



Технические характеристики Радиальные вентиляторы ВР 132-30 №4,0 , исполнение 1

Характеристики электродвигателя				Характеристики вентилятора при  ρ = 1.2 кг/м3					Виброизоляторы		Виброизоляторы для Ex исп
Скорость вращения, об/мин.	Номи-нальная мощность, кВт	Номи- нальный ток при 380В   (50 Гц), А	Тип электро-двигателя *	Произво-дительность Q min, м3/сек	Произво-дительность Q max, м3/сек	Полное давление Pv min, Па	Полное давление Pv maх, Па	Масса вентиля тора, кг	Марка	Количество в комплекте	Марка	Количество в комплекте
1 500	0,37	1,12	63В4	0,13	0,35	550	680	53	ДО-39	4	ВР 202	4
3 000	3	6,34	90L2	0,28	0,75	2500	3000	65	ДО-39	4	ВР 202	4

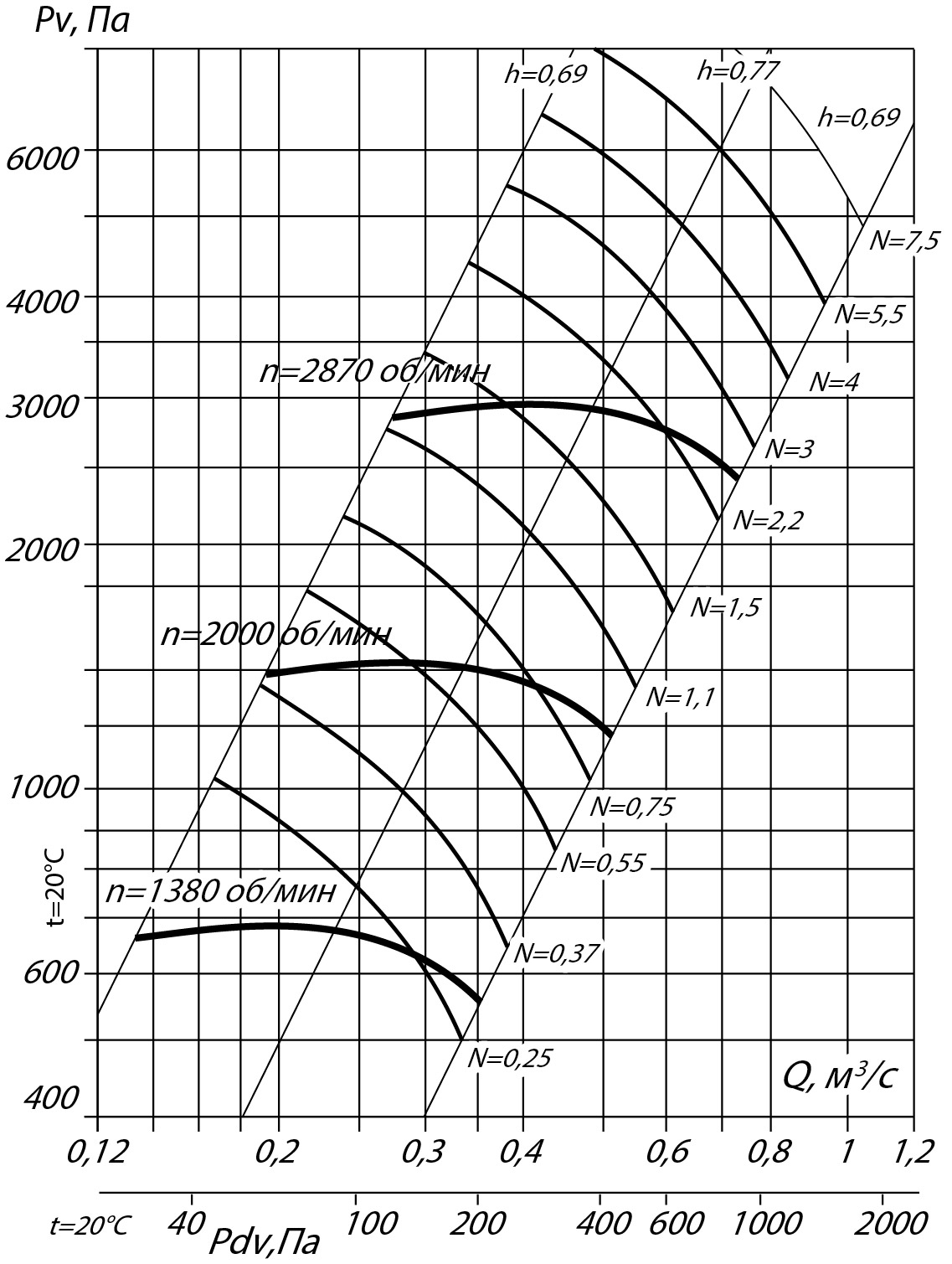

Аэродинамические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1

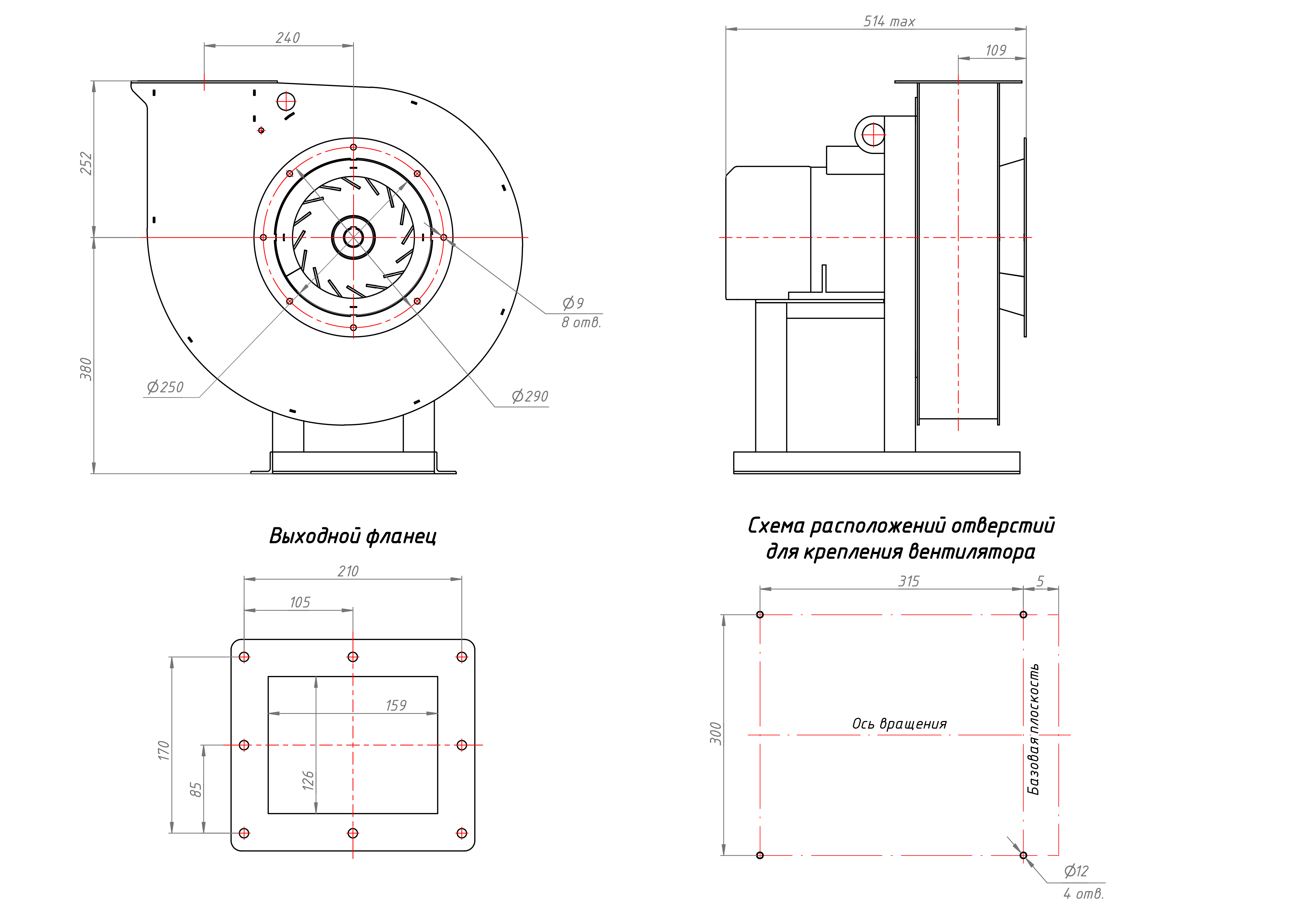

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №4, Исполнение 1, зависящие от положения корпуса

ПР0°/Л0°				ПР45°/Л45°				ПР90°/Л90°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
629,2	271,6	632	252	573,1	256,5	810,8	430,8	553,2	301,6	737,6	357,6



ПР135°/Л135°				ПР270°/Л270°				ПР315°/Л315°
B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм	B, мм	B1, мм	H1, мм	H2, мм
717,4	286,6	696,6	316,6	553,2	251,6	651,6	271,6	717,4	430,8	636,5	256,5



Акустические характеристики радиального вентилятора ВР 132-30 №4, Исполнение 1

	Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин	63	125	250	500	1000	2000	4000	8000	Lpa, дБА
1000	75	79	80	82	78	74	70	62	82
1500	78	81	82	85	80	76	72	64	86
