Радиальный вентилятор ВР 132-30 №6,3 высокого давления изготавливается в двух конструктивных схемах: первой (где рабочее колесо напрямую соединено с двигателем) и пятой (где рабочее колесо соединено с двигателем посредством ременной передачи). Вентиляторы ВР 132-30-6,3 используются в приточных системах вентиляции стационарного исполнения в общественных, административных и производственных зданиях, а также в различных промышленных технологических установках. Максимально допустимая температура рабочей среды для общепромышленного исполнения составляет до +80°C.
Доставка
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 500 | 4 | 8,8 | 100L4 | 0,5 | 1,45 | 1450 | 1820 | 130 | ДО-42 | 4 | ВР 203 | 6 |
| 3 000 | 30 | 55,4 | 180M2 | 1 | 3 | 6000 | 7500 | 310 | ДО-42 | 4 | ВР 203 | 8 |

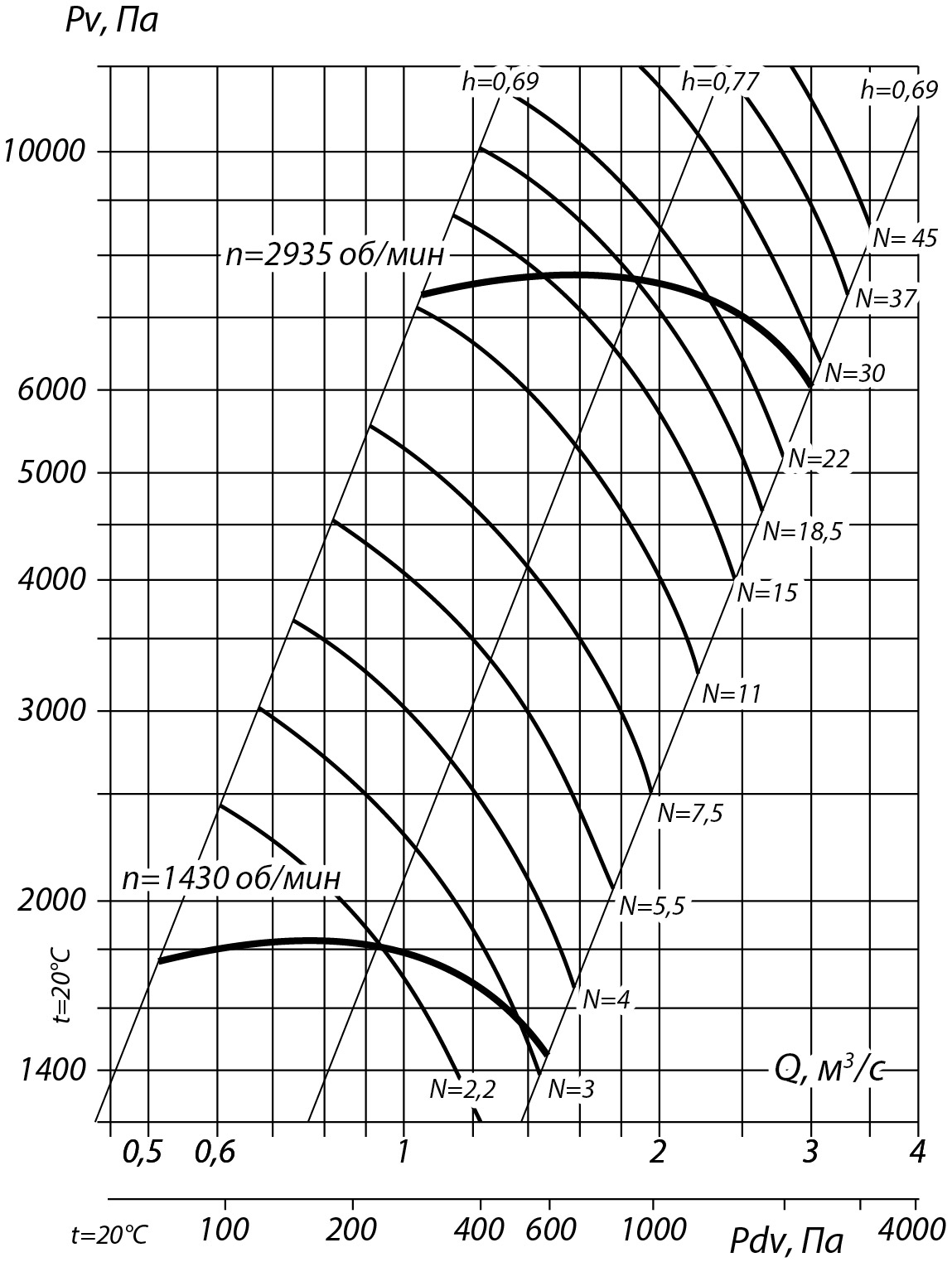

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1

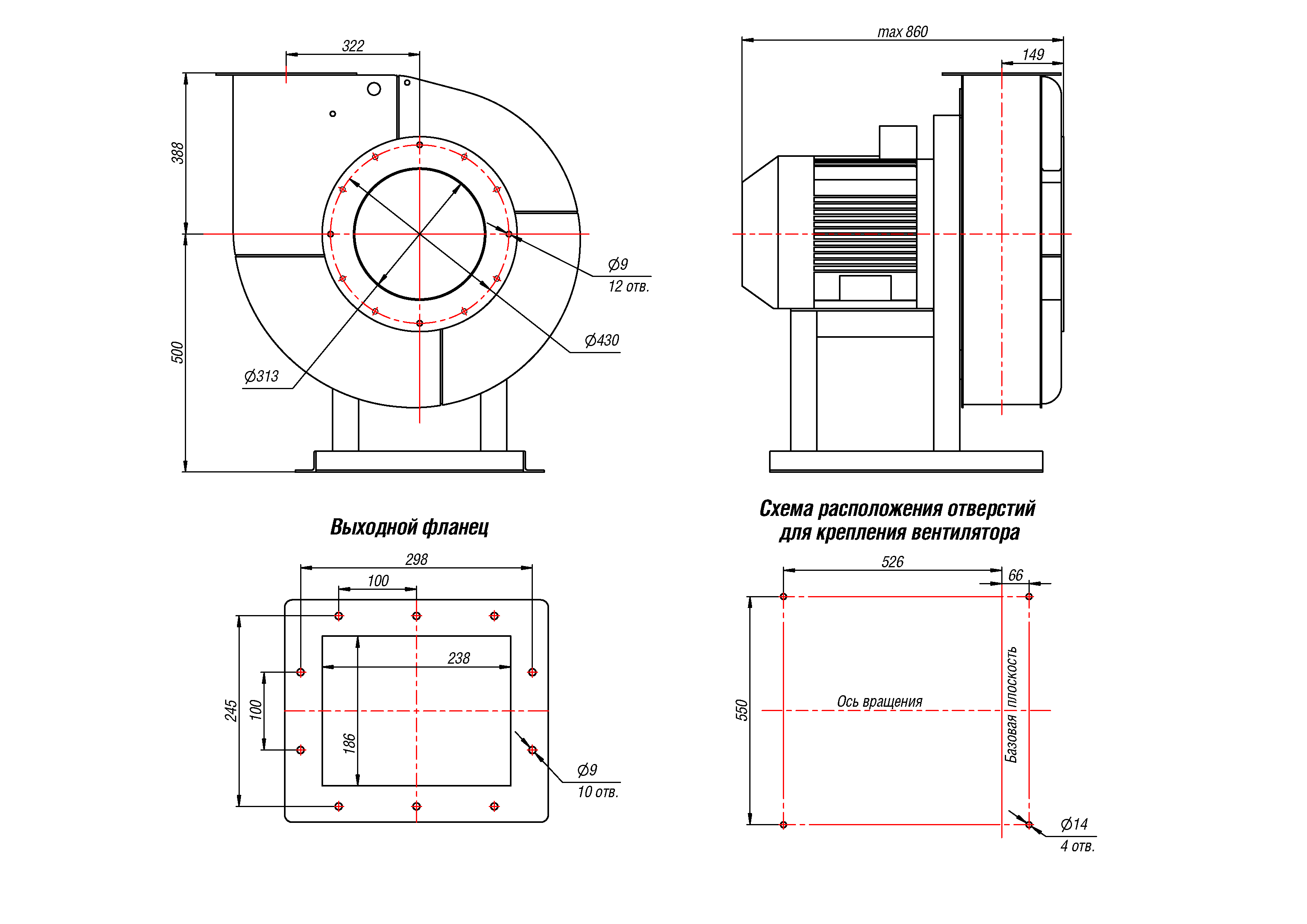

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1

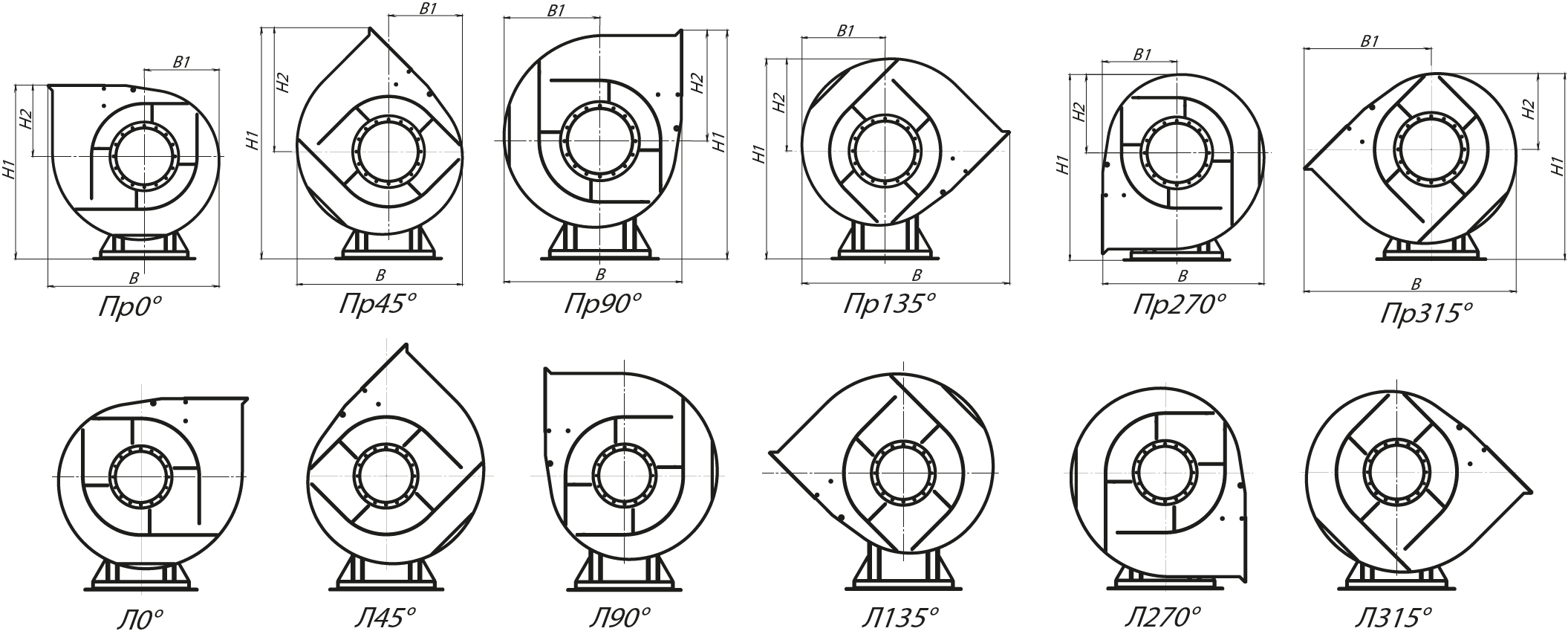

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 878 | 387 | 888 | 388 | 805 | 371 | 1122 | 622 | 807 | 418 | 992 | 492 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1025 | 403 | 934 | 434 | 806 | 388 | 887 | 387 | 1024 | 622 | 871 | 371 |
Акустические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 86 | 90 | 92 | 94 | 88 | 86 | 80 | 72 | 96 |
| 3000 | 89 | 92 | 97 | 102 | 103 | 99 | 97 | 92 | 107 |
Отправить заявку
Связаться с менеджером
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 132-30 №6,3 , исполнение 5
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, м3/сек | Производи-тельность Q max, м3/сек | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 1 800 | 7,5 | 15,6 | 132S4 | 0,65 | 1,85 | 2250 | 2800 | 215 | ДО-42 | 6 | ВР 203 | 8 |
| 2 200 | 15 | 30 | 160S4 | 0,8 | 2,25 | 3400 | 4300 | 225 | ДО-42 | 6 | ВР 203 | 8 |
| 2 600 | 22 | 43,2 | 180S4 | 0,9 | 2,7 | 4750 | 6000 | 340 | ДО-42 | 6 | ВР 203 | 10 |

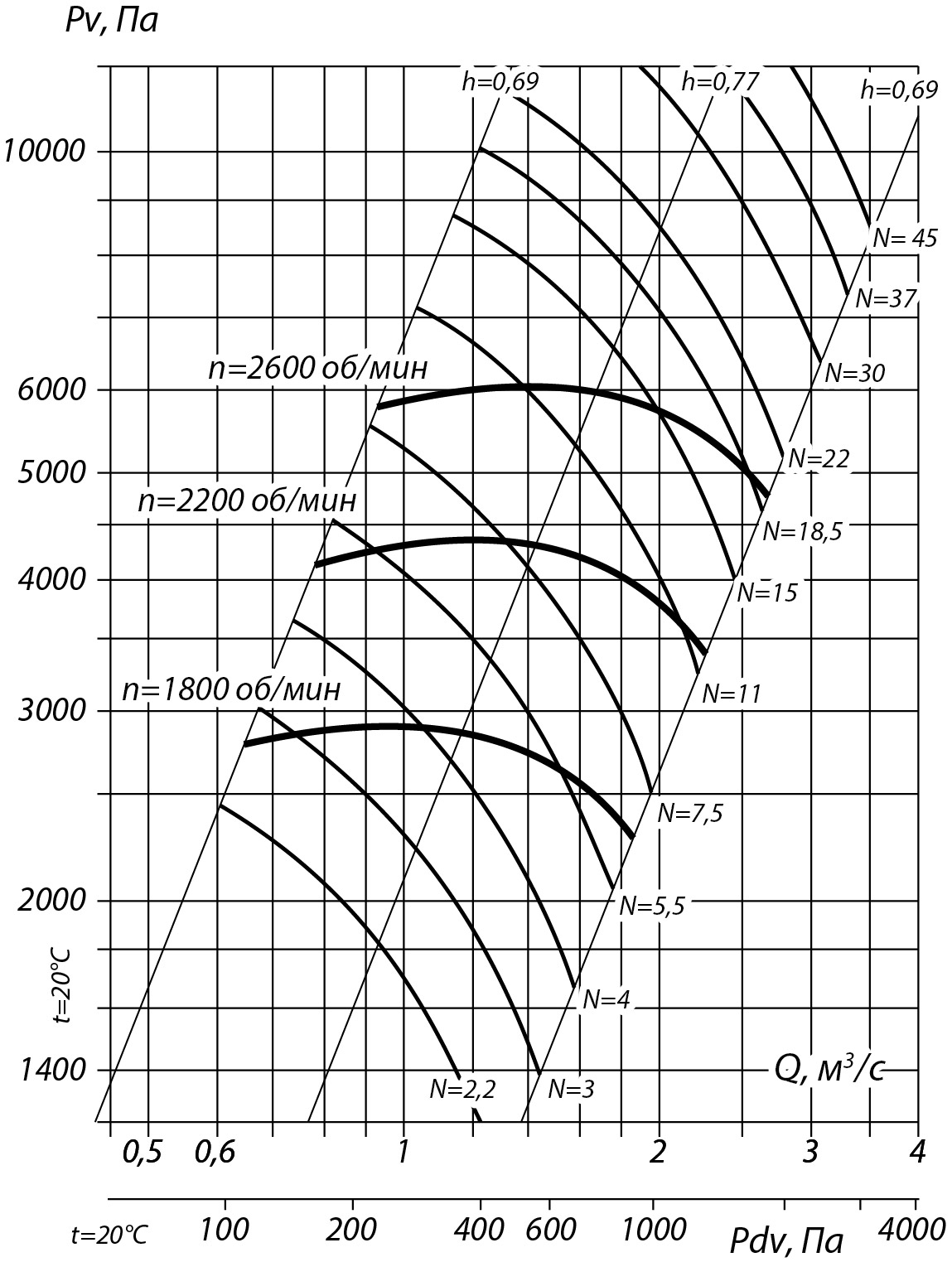

Аэродинамические характеристики радиального вентилятора ВР 132-30 №6,3, Исполнение 5

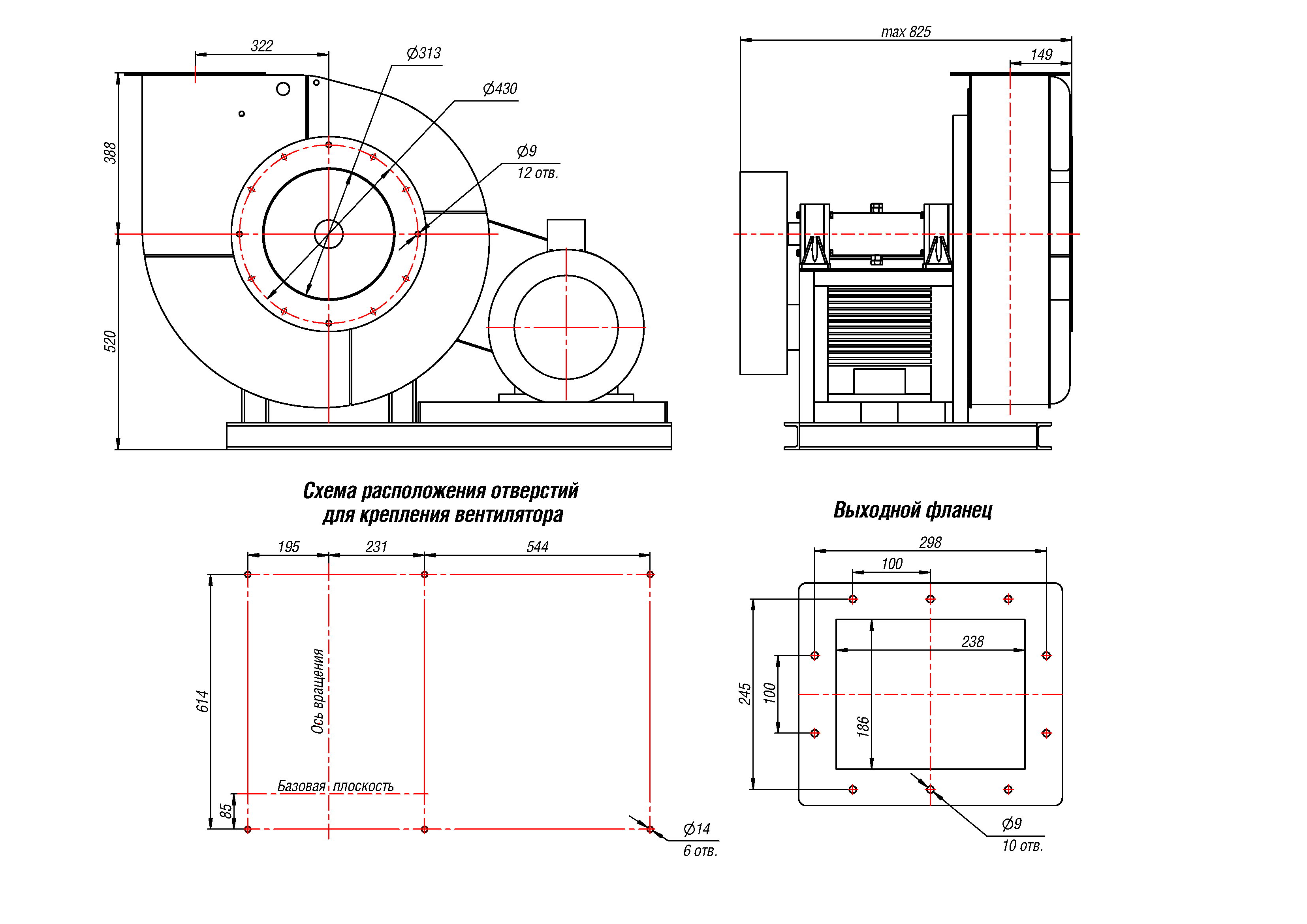

Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1317 | 491 | 908 | 388 | 1260 | 434 | 1142 | 622 | 1244 | 418 | 1012 | 492 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| --- | --- | --- | --- | 1214 | 388 | 907 | 387 | 1448 | 622 | 891 | 371 |
Габаритные и присоединительные размеры радиального вентилятора ВР 132-30 №6,3, Исполнение 5 (спец.), зависящие от положения корпуса
| ПР0°/Л0°/СПЕЦ | ПР45°/Л45°/СПЕЦ | ПР90°/Л90°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1213 | 387 | 908 | 388 | 1197 | 371 | 1142 | 622 | 1214 | 388 | 1012 | 492 |
| ПР135°/Л135°/СПЕЦ | ПР270°/Л270°/СПЕЦ | ПР315°/Л315°/СПЕЦ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1446 | 620 | 954 | 434 | --- | --- | --- | --- | --- | --- | --- | --- |
Акустические характеристики радиального вентилятора ВР 280-46 №6,3, Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1800 | 90 | 93 | 96 | 98 | 97 | 96 | 87 | 78 | 101 |
| 2200 | 95 | 98 | 101 | 103 | 102 | 101 | 92 | 83 | 106 |
| 2600 | 94 | 87 | 100 | 103 | 105 | 104 | 103 | 95 | 109 |
