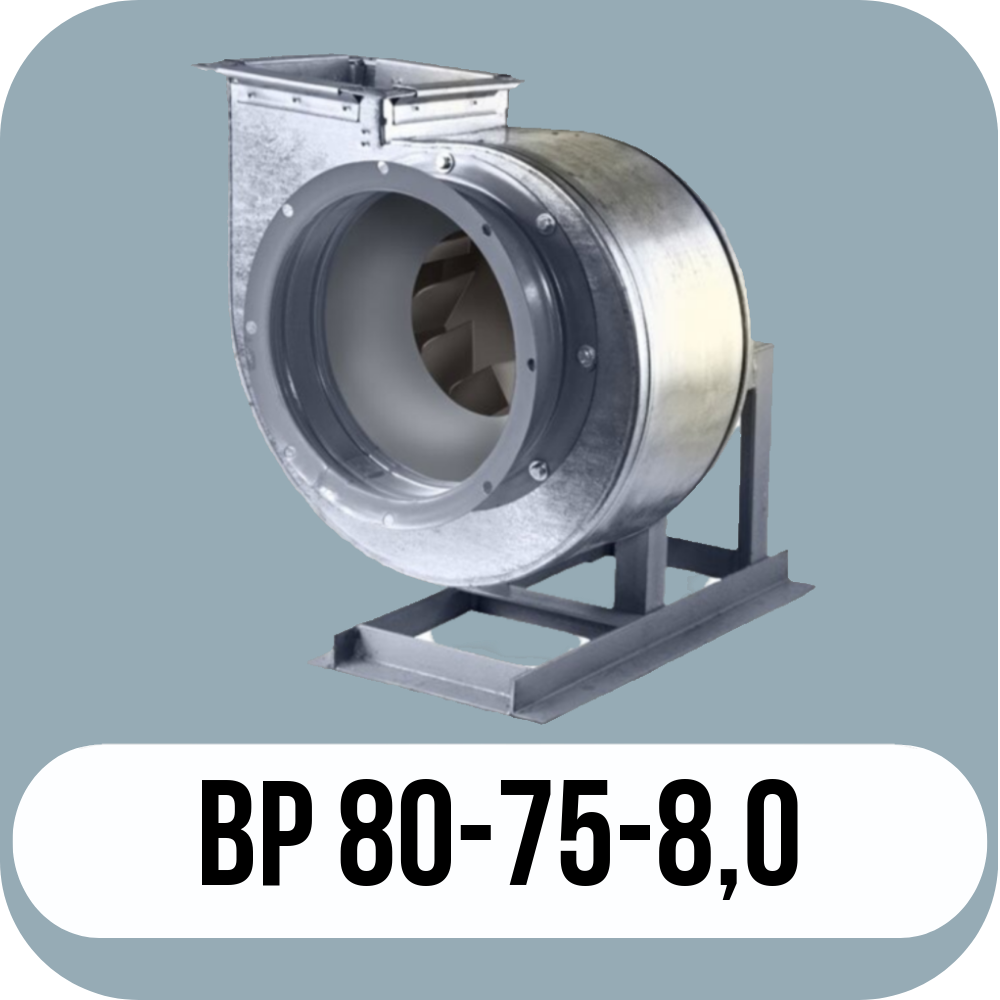

Изготовление радиального вентилятора ВР 80-75 №8 низкого давления осуществляется в соответствии с техническими требованиями по ТУ 4861-003-40971854-2021
Данный вентилятор производится в двух исполнениях: по 1-ой конструктивной схеме, которая предусматривает его непосредственное соединение с двигателем, и по 5-ой схеме, основанной на ременном приводе. Производительность вентилятора составляет от 8100 м³/ч до 32400 м³/ч. Вентиляторы ВР 80-75-8 применяются в системах, где важны высокий КПД, минимальный уровень шума, а также в канальных и бесканальных системах вентиляции. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Рабочая температура воздуха, с которым может работать вентилятор, составляет до +80°С.
Основные выпускаемые типоразмеры
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
- Скачать паспорт вентилятор радиальный ВР 80-75-8
Технические характеристики Радиальные вентиляторы ВР 80-75 №8,0 Исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 960 | 4 | 112MB6 | 8,1-19,0 | 700-275 | 249 | до-42 | 5 |
| 1450 | 11 | 132M4 | 12,3-28,3 | 1600-640 | 291 | |||
| 0,95 | 960 | 5,5 | 132S6 | 11,6-19,0 | 840-435 | 283 | ||
| 1450 | 15 | 160S4 | 17,5-30 | 1915-964 | 344 | |||
| 1 | 725 | 2,2 | 112MA8 | 8,2-15,3 | 520-380 | 254 | ||
| 960 | 5,5 | 132S6 | 11,1-21,6 | 990-640 | 284 | |||
| 1450 | 18,5 | 160M4 | 17,1-32,4 | 2150-1400 | 354 | |||
| 1,05 | 725 | 3 | 112MB8 | 8,8-18,1 | 650-445 | 259 | ||
| 960 | 7,5 | 132M6 | 11,6-24,5 | 1180-540 | 295 | |||
| 1,1 | 725 | 4 | 132S8 | 8,9-18,2 | 780-360 | 288 | ||
| 960 | 7,5 | 132M6 | 11,8-17,8 | 1350-1100 | 297 | |||
*При изменении типа двигателя масса может меняться

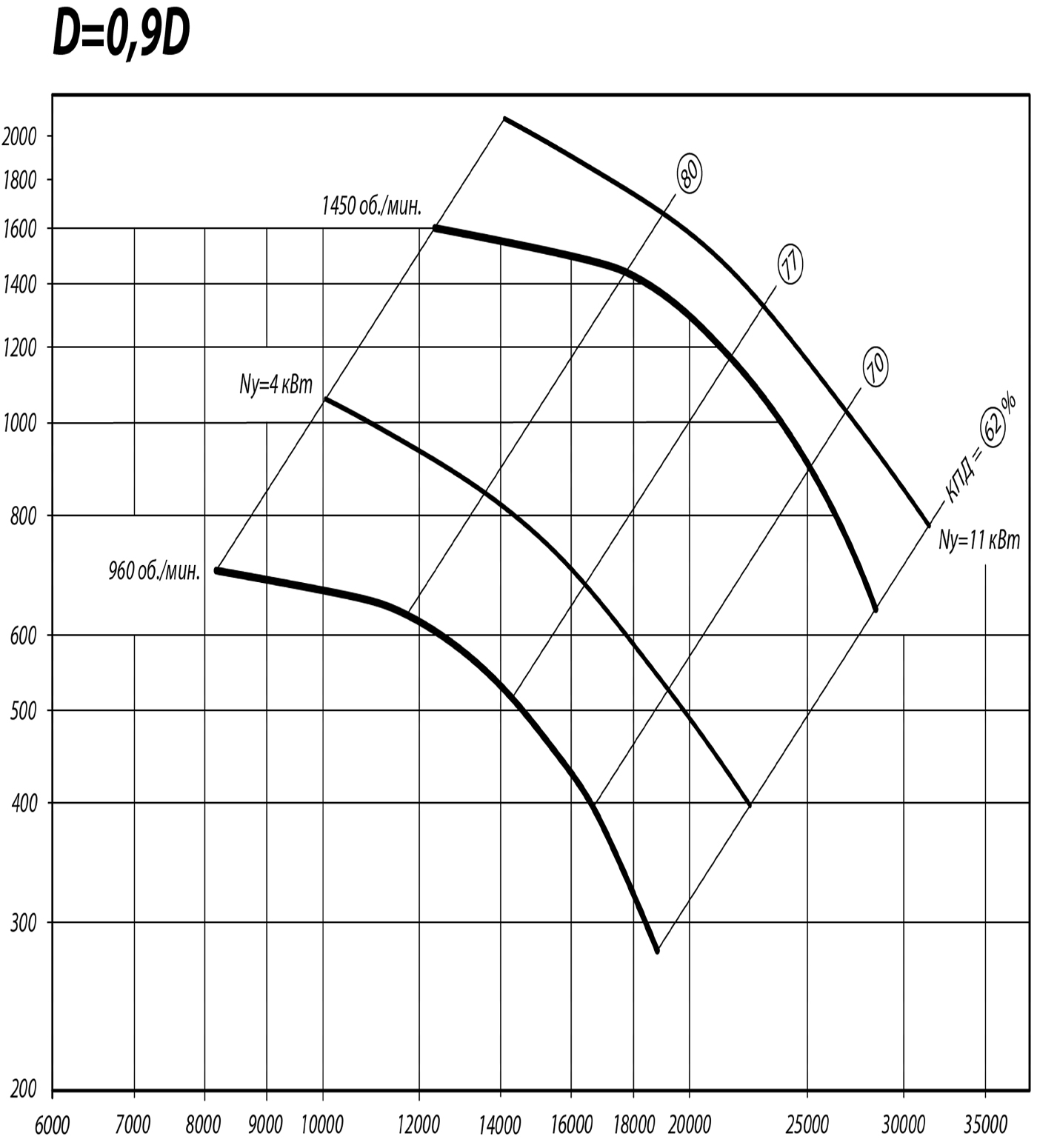

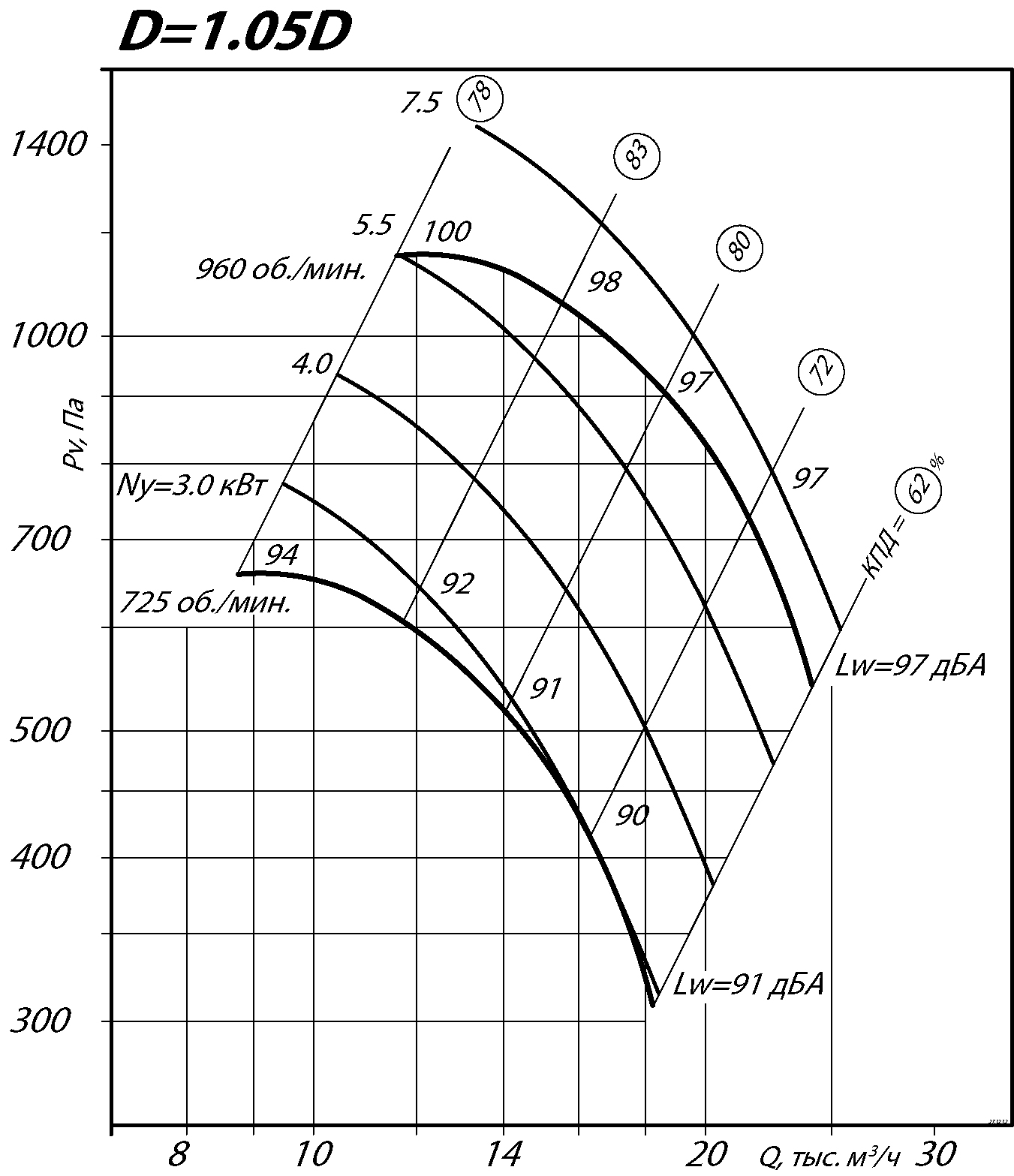

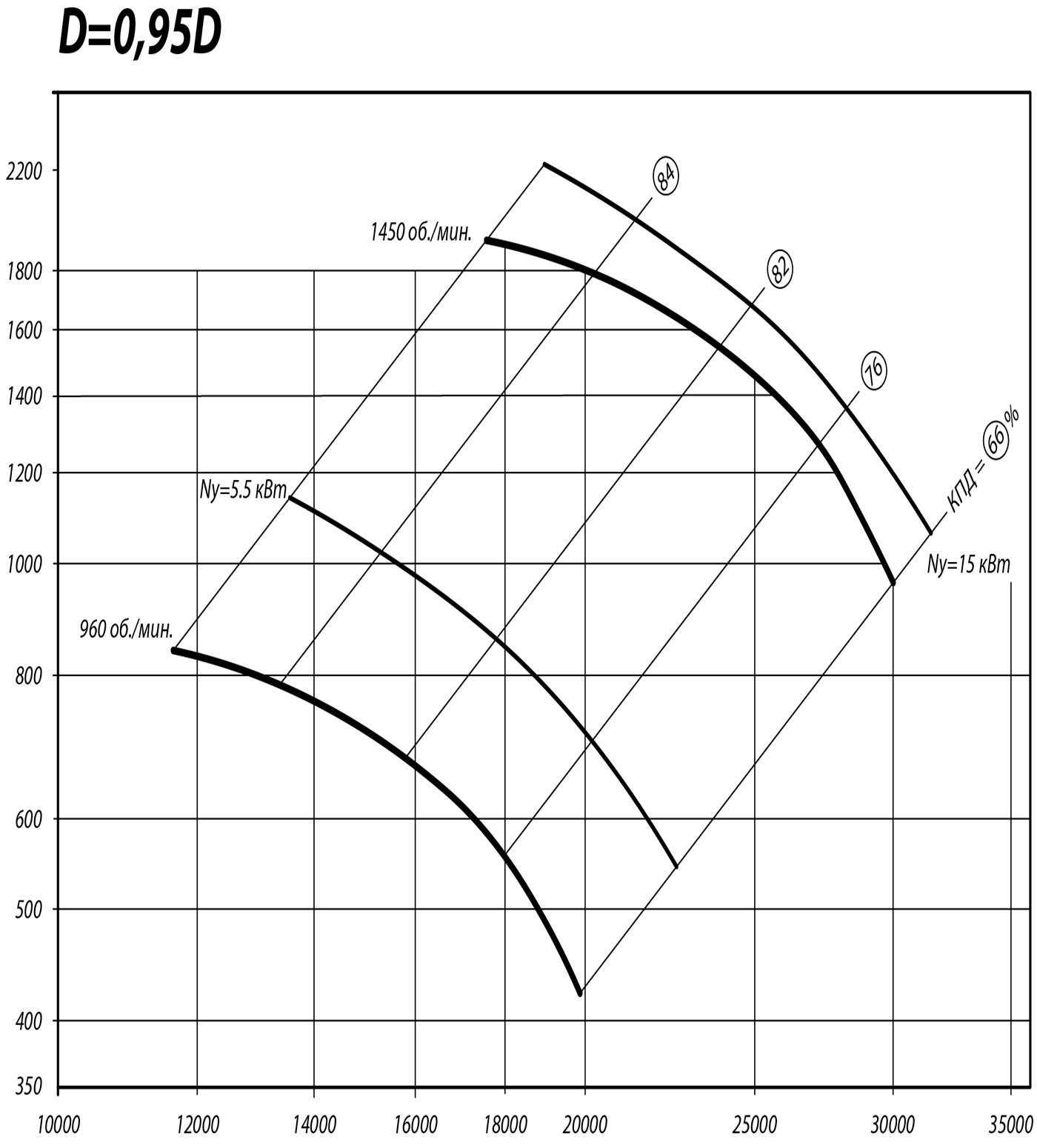

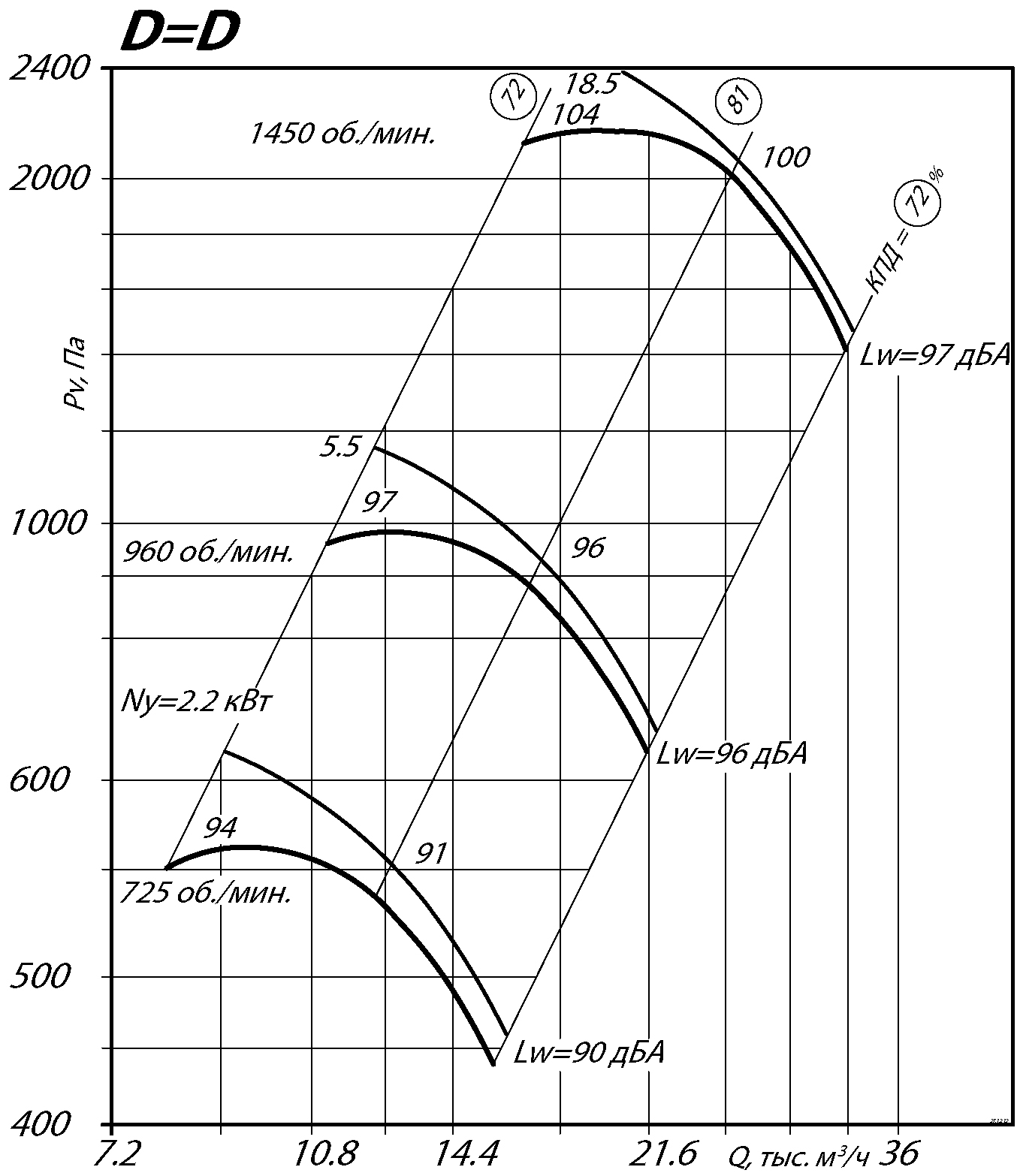

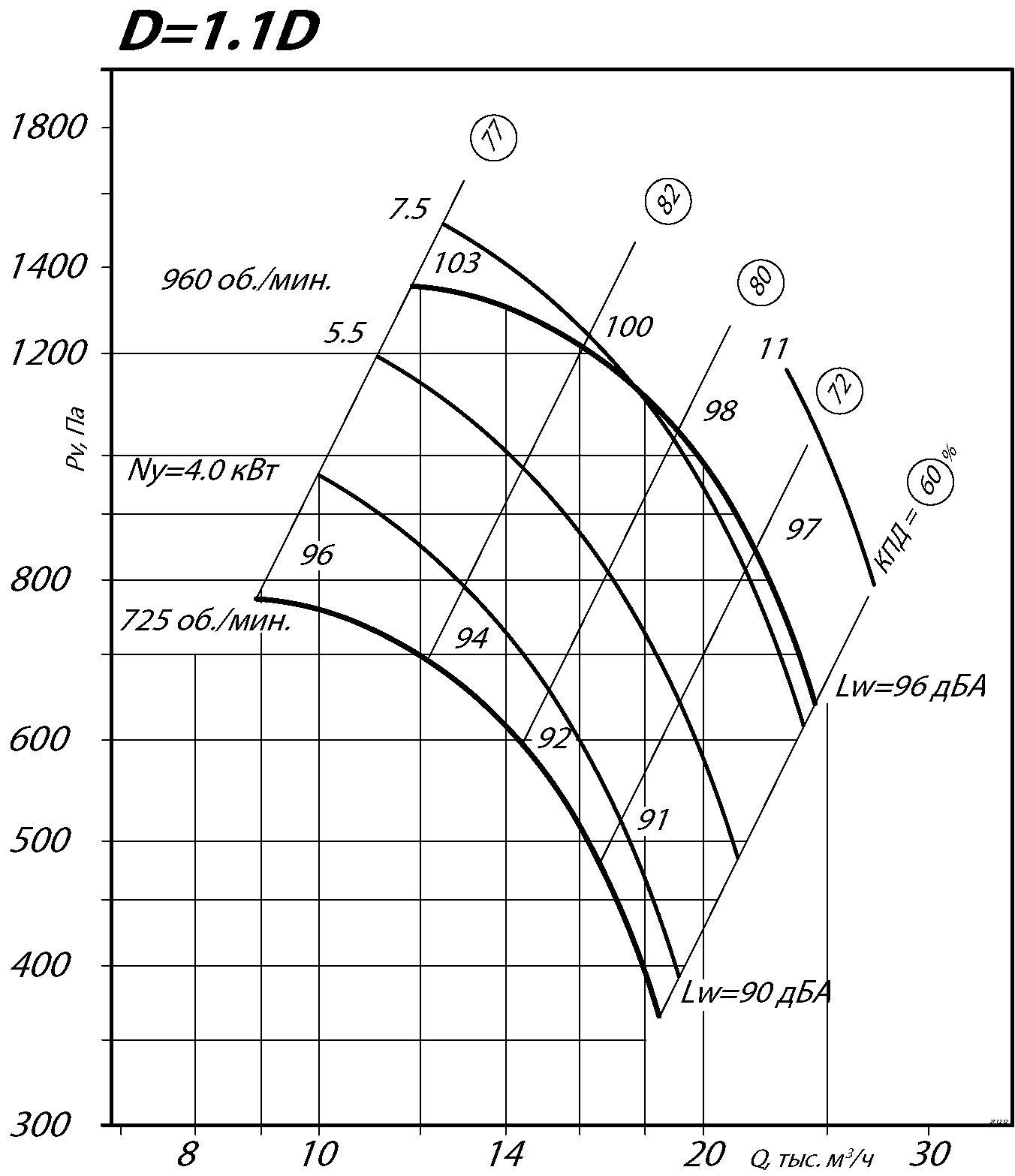

Аэродинамические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 1

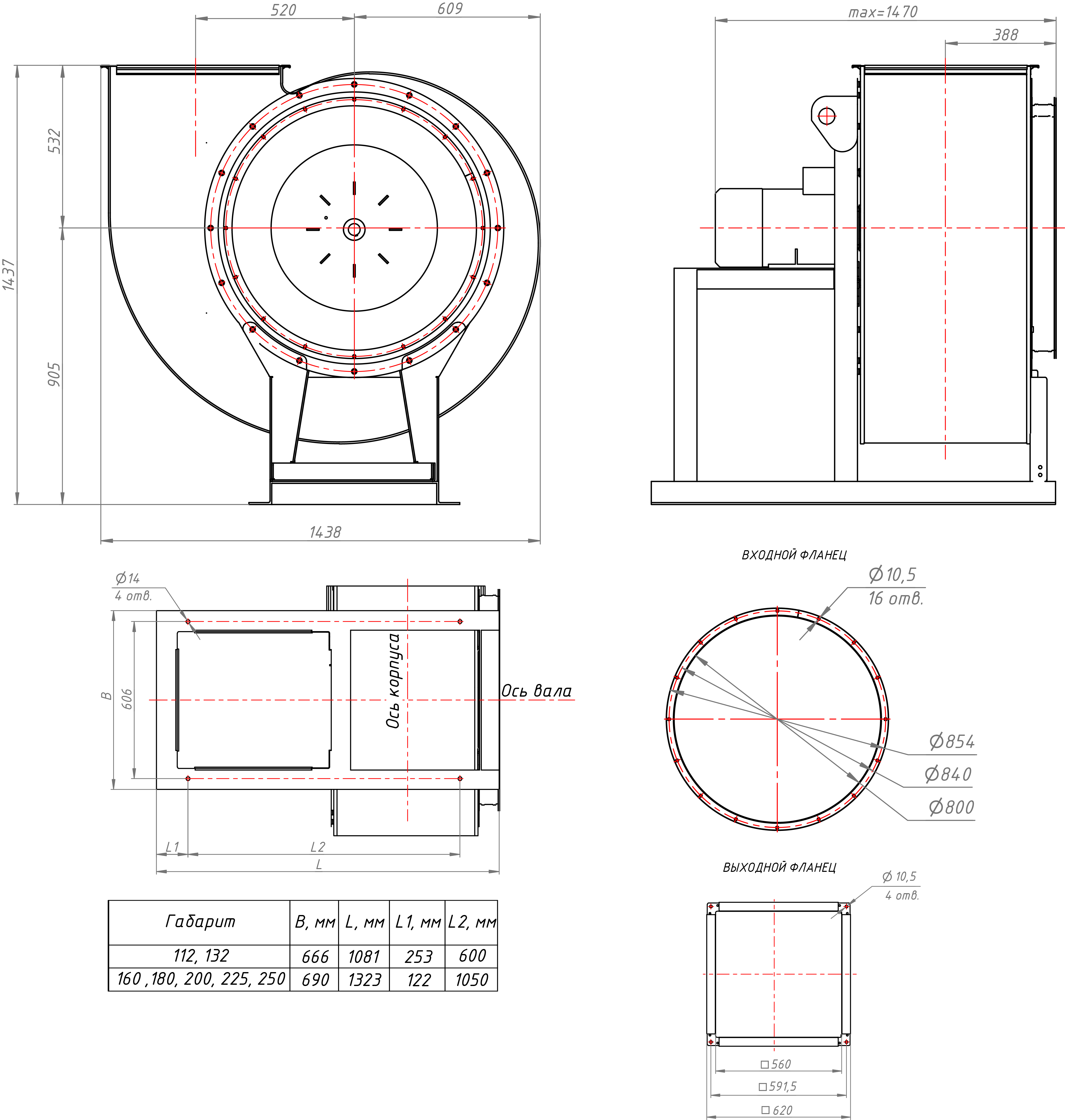

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

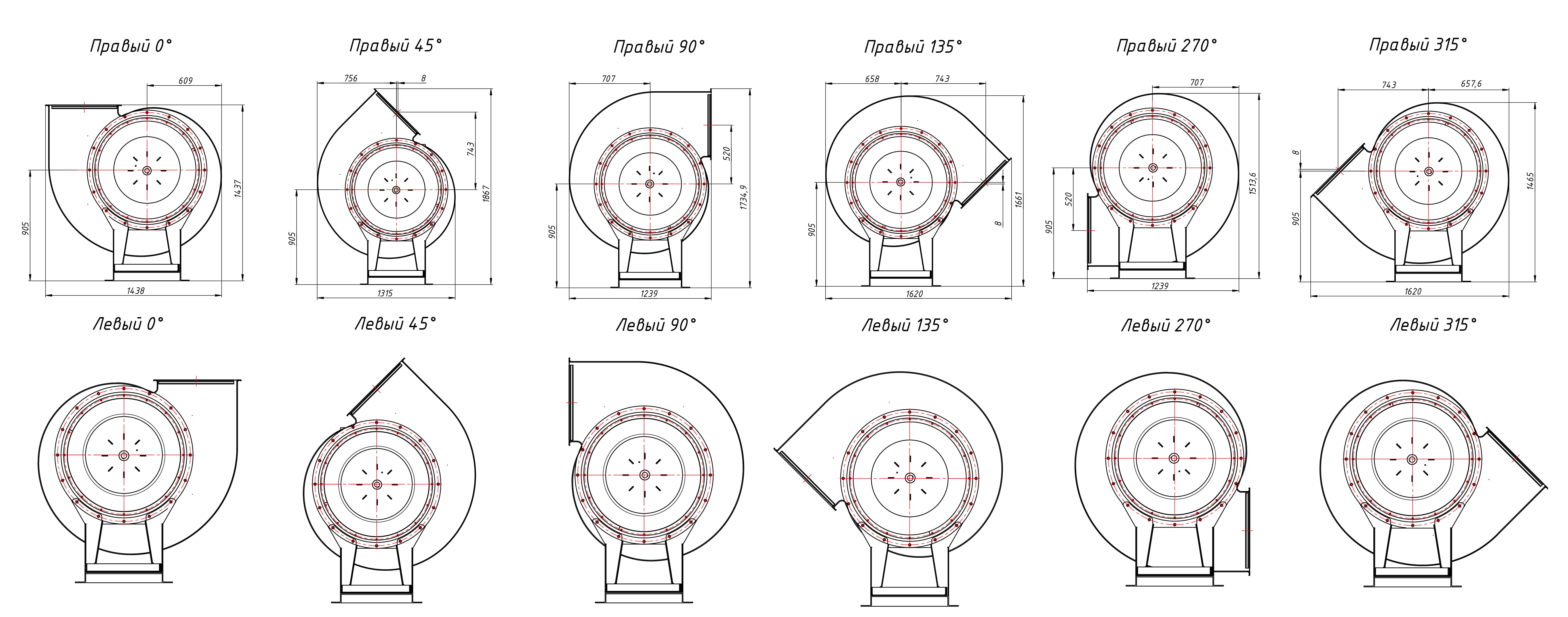

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 89 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 80-75 №8,0 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 495 | 0,75 | подбор | 4,5-11,0 | 253-108 | 349 | до-42 | 5 |
| 575 | 1,1 | подбор | 5,2-12,8 | 245-144 | 349 | |||
| 640 | 1,5 | подбор | 5,8-14,1 | 430-175 | 349 | |||
| 735 | 2,2 | подбор | 6,8-16,1 | 550-240 | 349 | |||
| 815 | 3 | подбор | 7,4-18,0 | 690-285 | 349 | |||
| 900 | 4 | подбор | 8,2-20,0 | 830-350 | 349 | |||
| 1000 | 5,5 | подбор | 9,1-22,1 | 1040-430 | 349 | |||
| 1120 | 7,5 | подбор | 10,2-25,0 | 1300-530 | 349 | |||
| 1280 | 11 | подбор | 11,7-27,5 | 1630-700 | 349 | |||
*При изменении типа двигателя масса может меняться

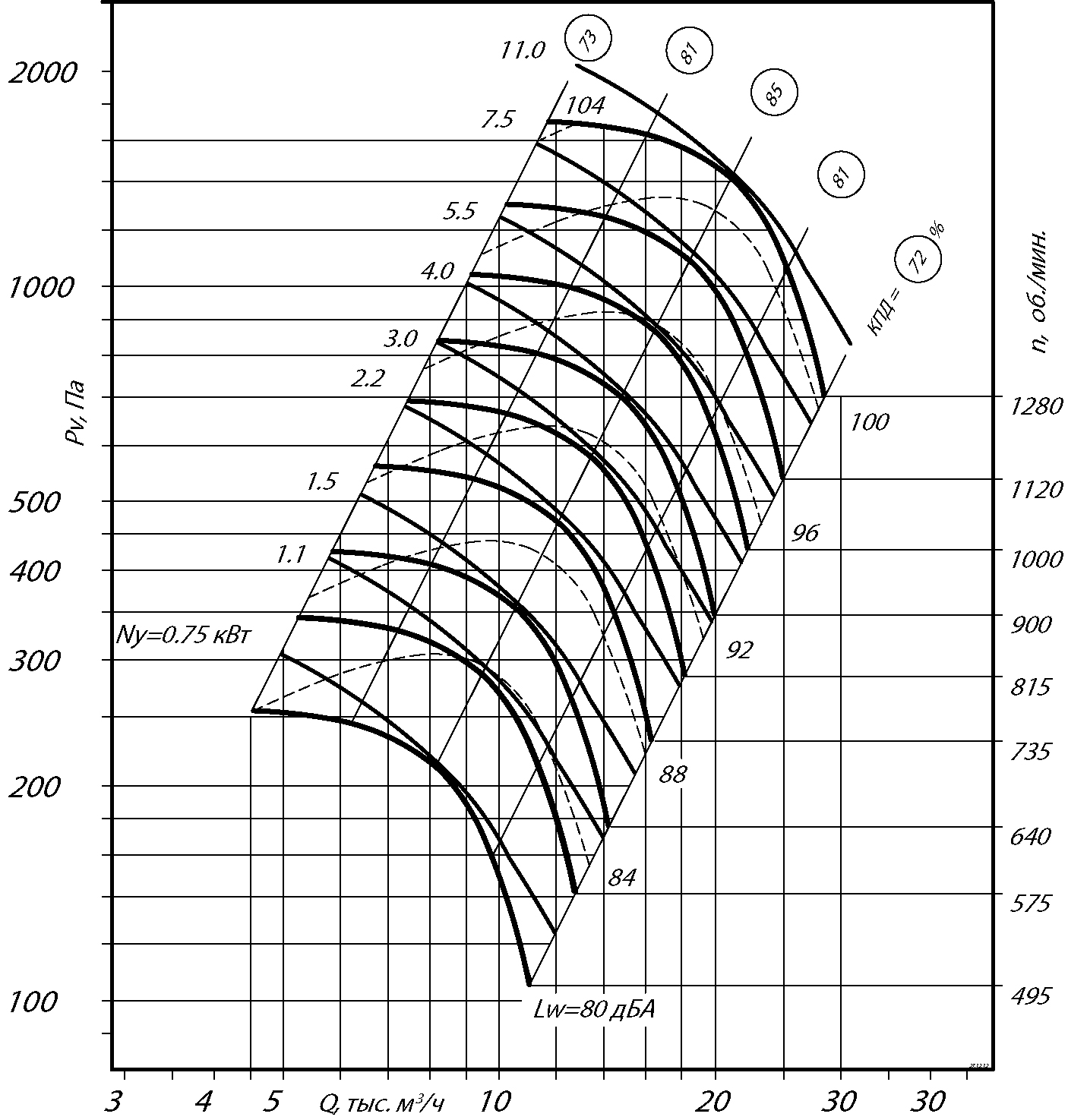

Аэродинамические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 5

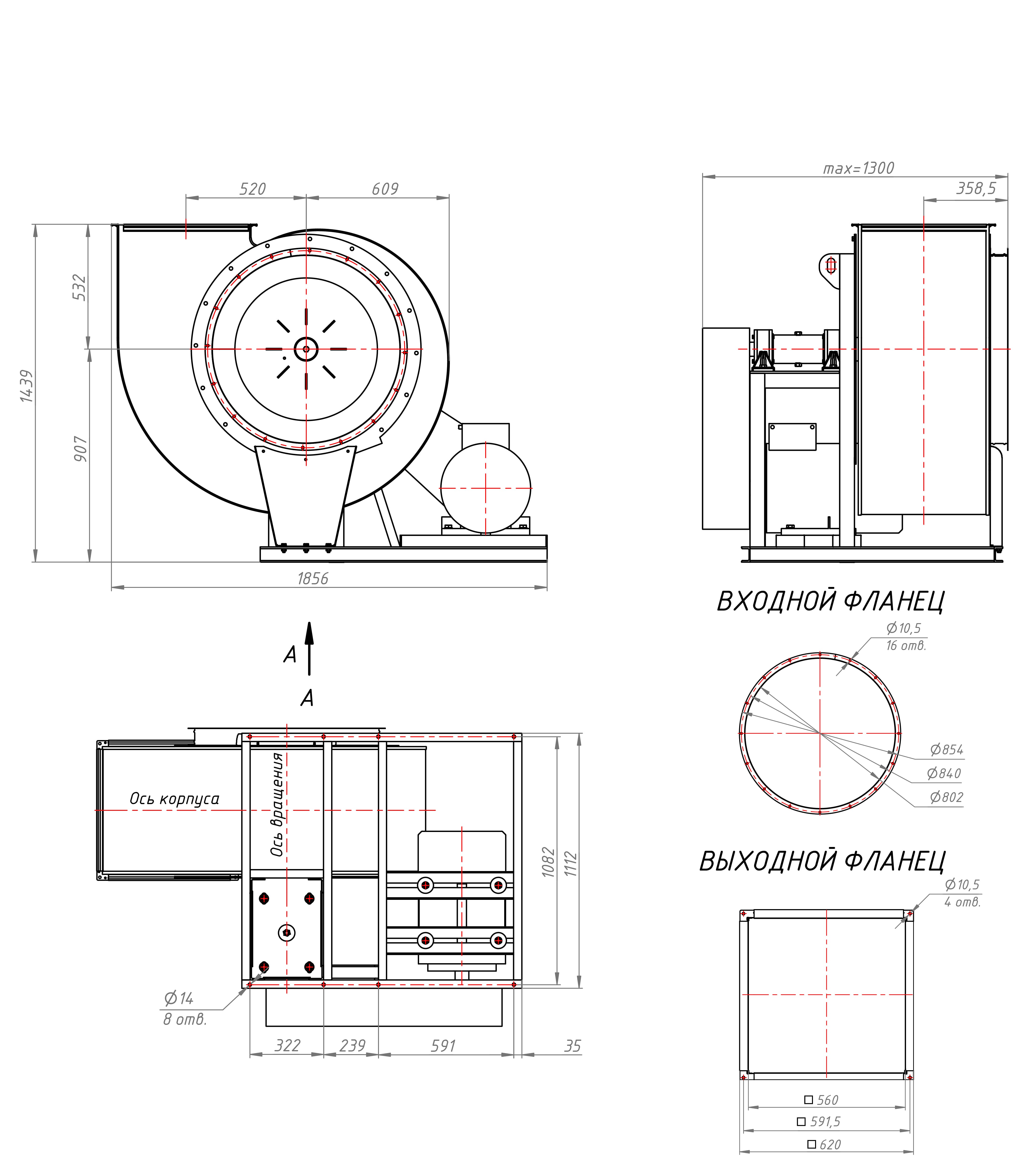

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

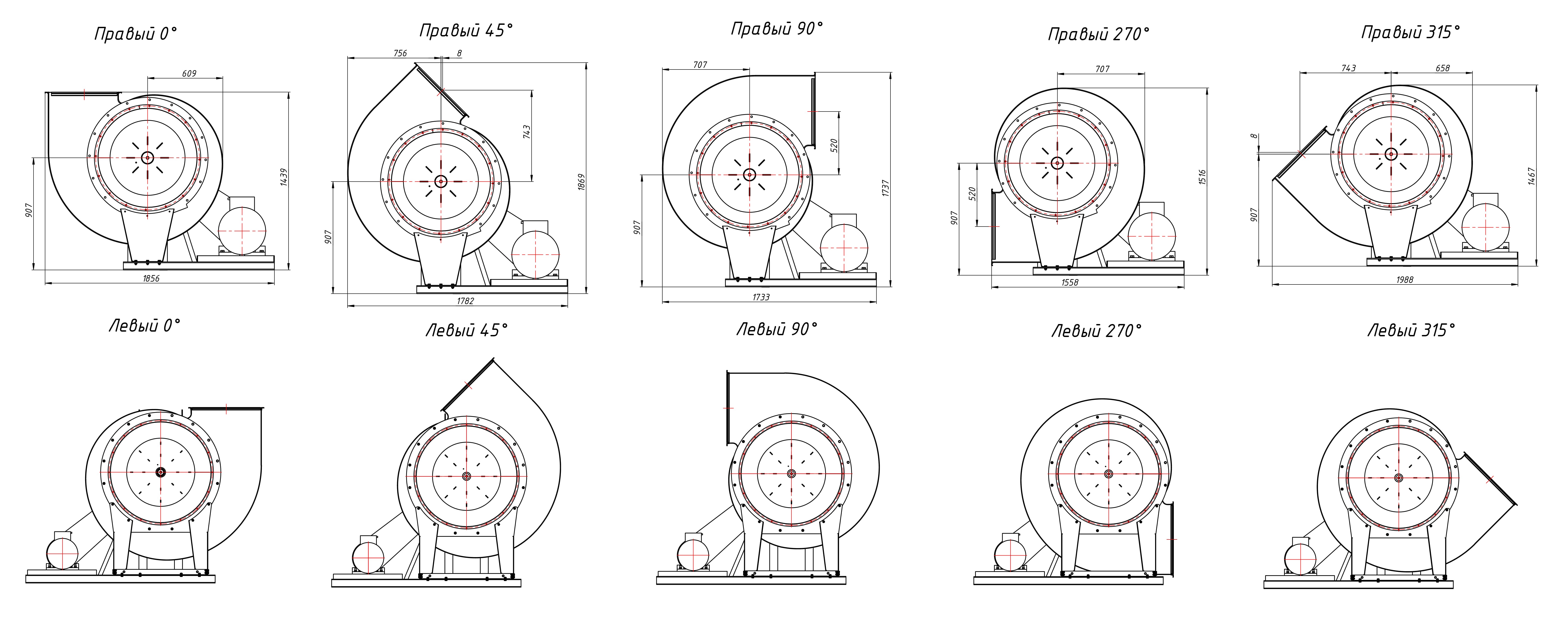

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

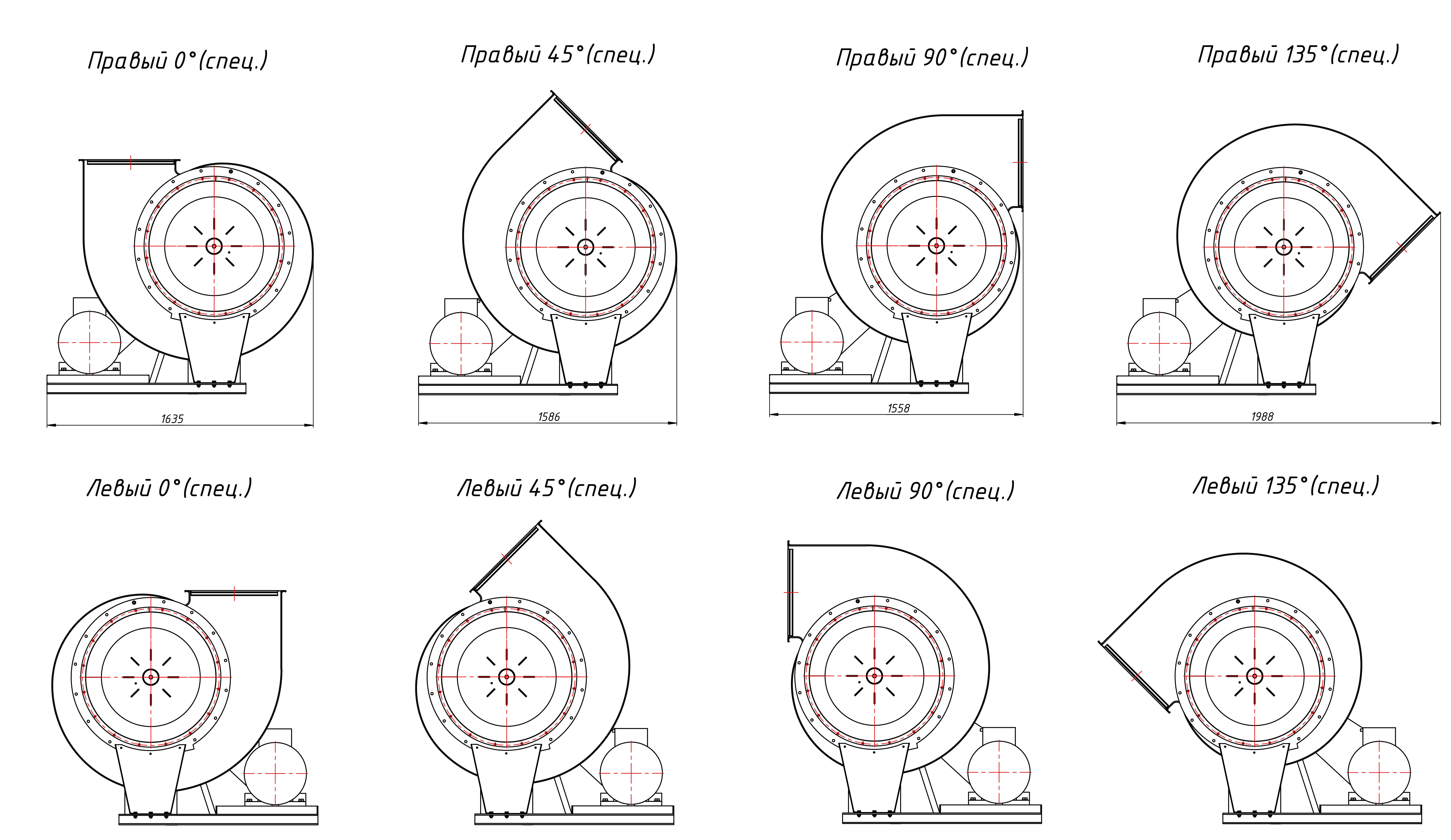

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 90 | 92 | 98 | 95 | 92 | 90 | 83 | 74 | 95 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
