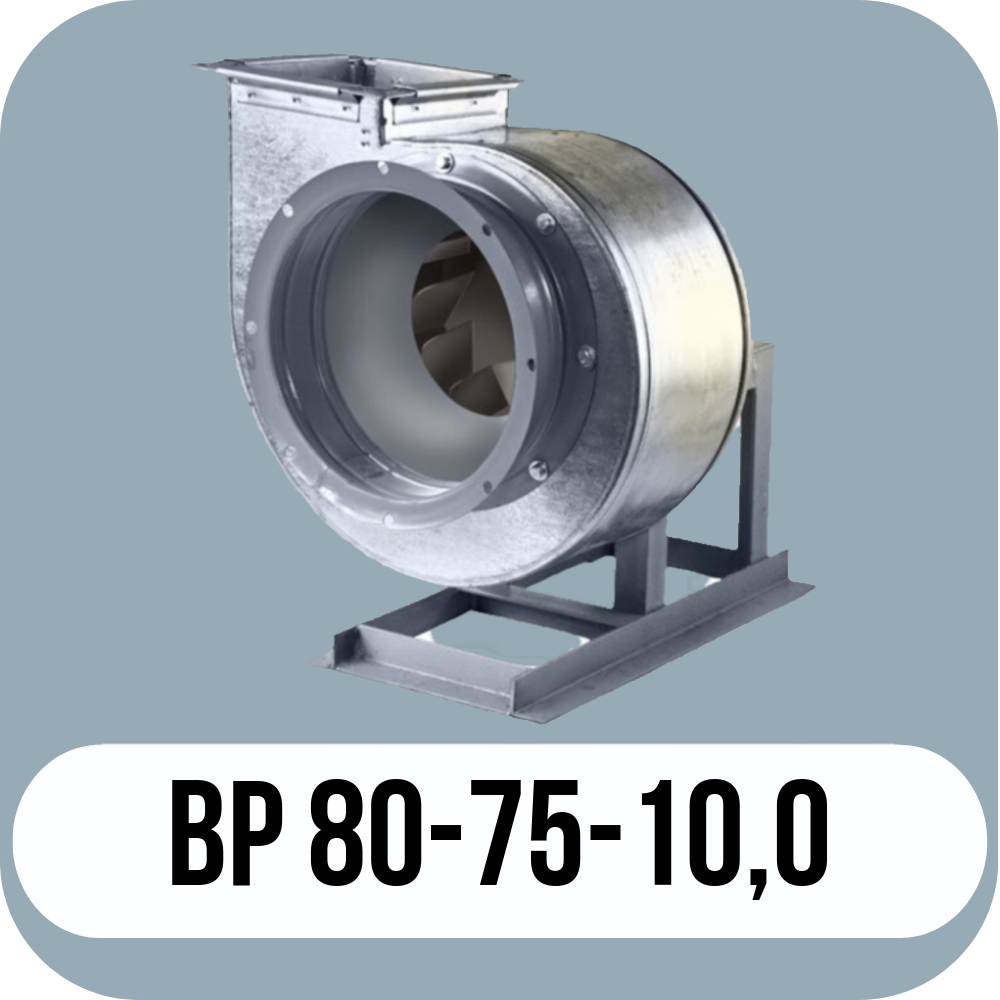

Радиальный вентилятор ВР 80-75 №10,0



Радиальный вентилятор ВР 80-75 №10 низкого давления производится в соответствии с ТУ 4861-001-85589750. Этот вентилятор выпускается в двух вариантах исполнения - первый с непосредственным соединением с двигателем, второй с ременным приводом. Производительность вентилятора варьируется от 12000 м³/ч до 46500 м³/ч. Вентиляторы ВР 80-75-10 изготавливаются для использования в системах, где требуется высокий КПД, низкий уровень шума, а также в составе канальных и бесканальных систем вентиляции. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Рабочая температура составляет до +80°С.

Основные выпускаемые типоразмеры

2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 80-75 №10,0 Исполнение 1

 ЭлектродвигательПараметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность,
1000 х м3
Полное давление, ПаМасса*, кгМаркаКоличество в комплекте
0,9   725 4 132S8 12,0-27,3 620-245 420 до-43 5
960 11 160S6 16,0-36,5 1090-430 484
0,95   725 5,5 132M8 17,1-29,0 740-370 423
960 15 160M6 23,0-38,5 1300-660 494
1   725 7,5 160S8 15,9-31,5 860-450 483
960 18,5 180M6 21,5-42,0 1500-790 543
1,05   725 11 160M8 17,0-35,5 1070-480 499
960 22 200M6 23,1-46,5 1800-840 577
1,1 725 11 160M8 17,6-35,8 1210-575 499

*При изменении типа двигателя масса может меняться

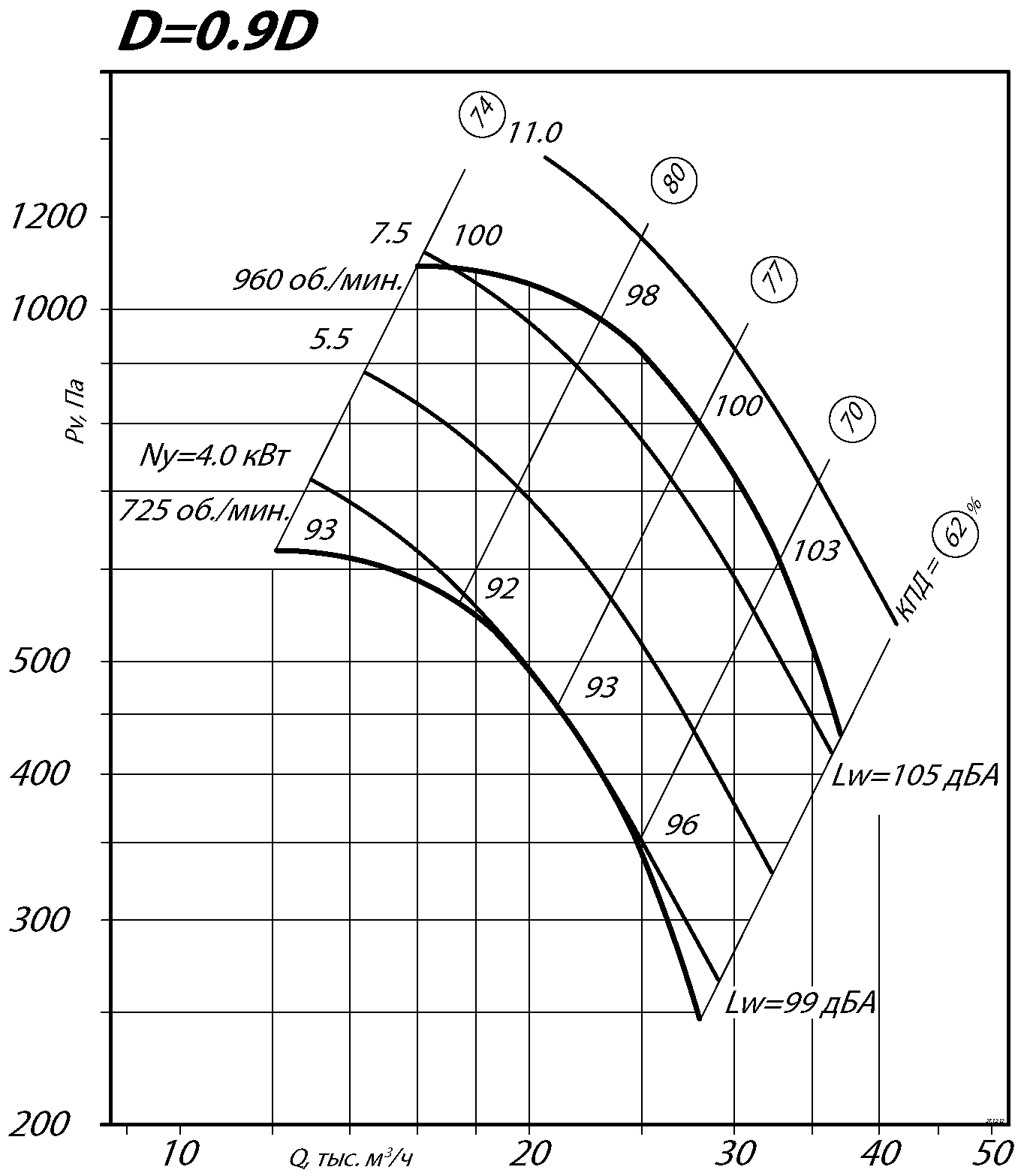

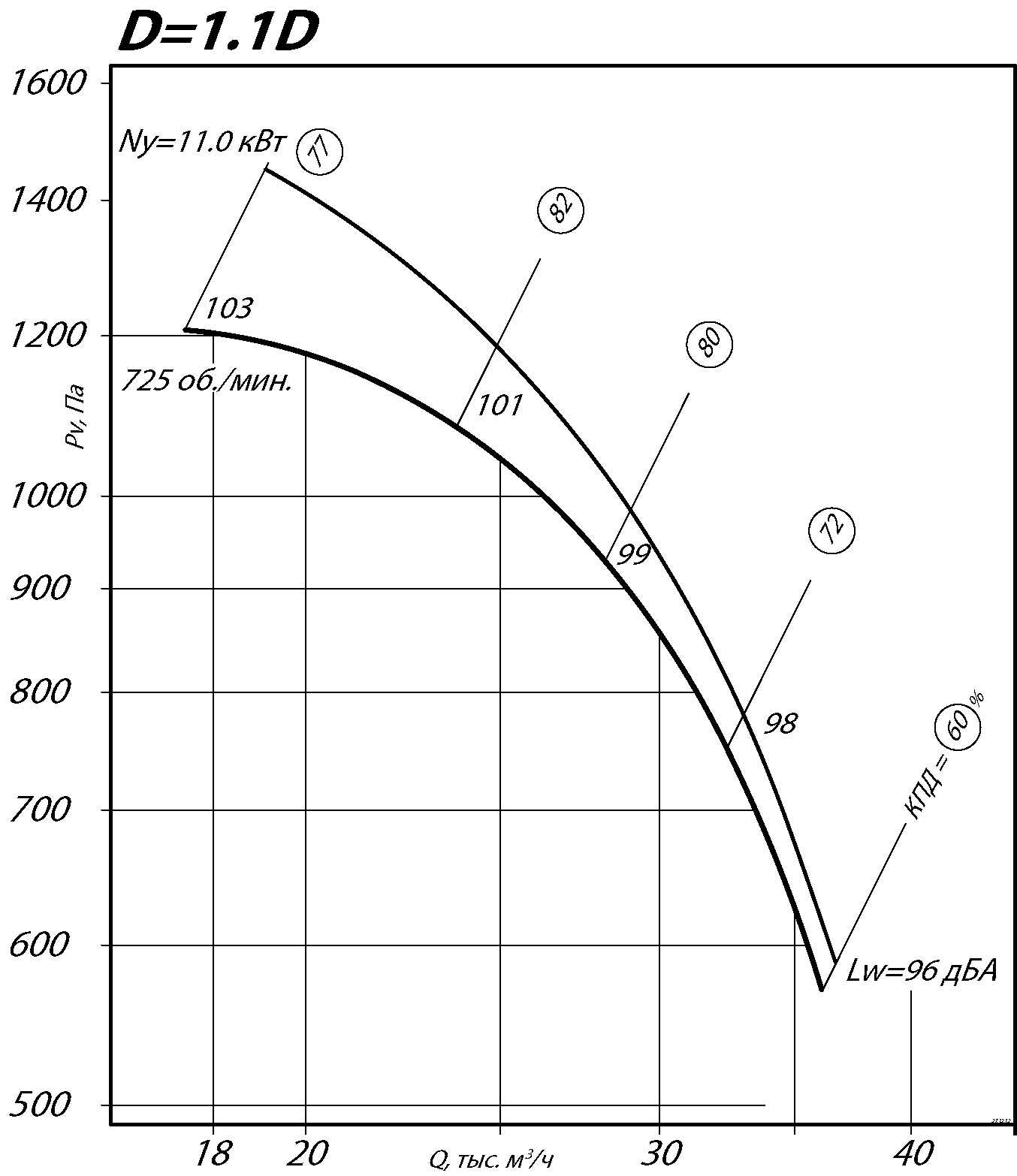

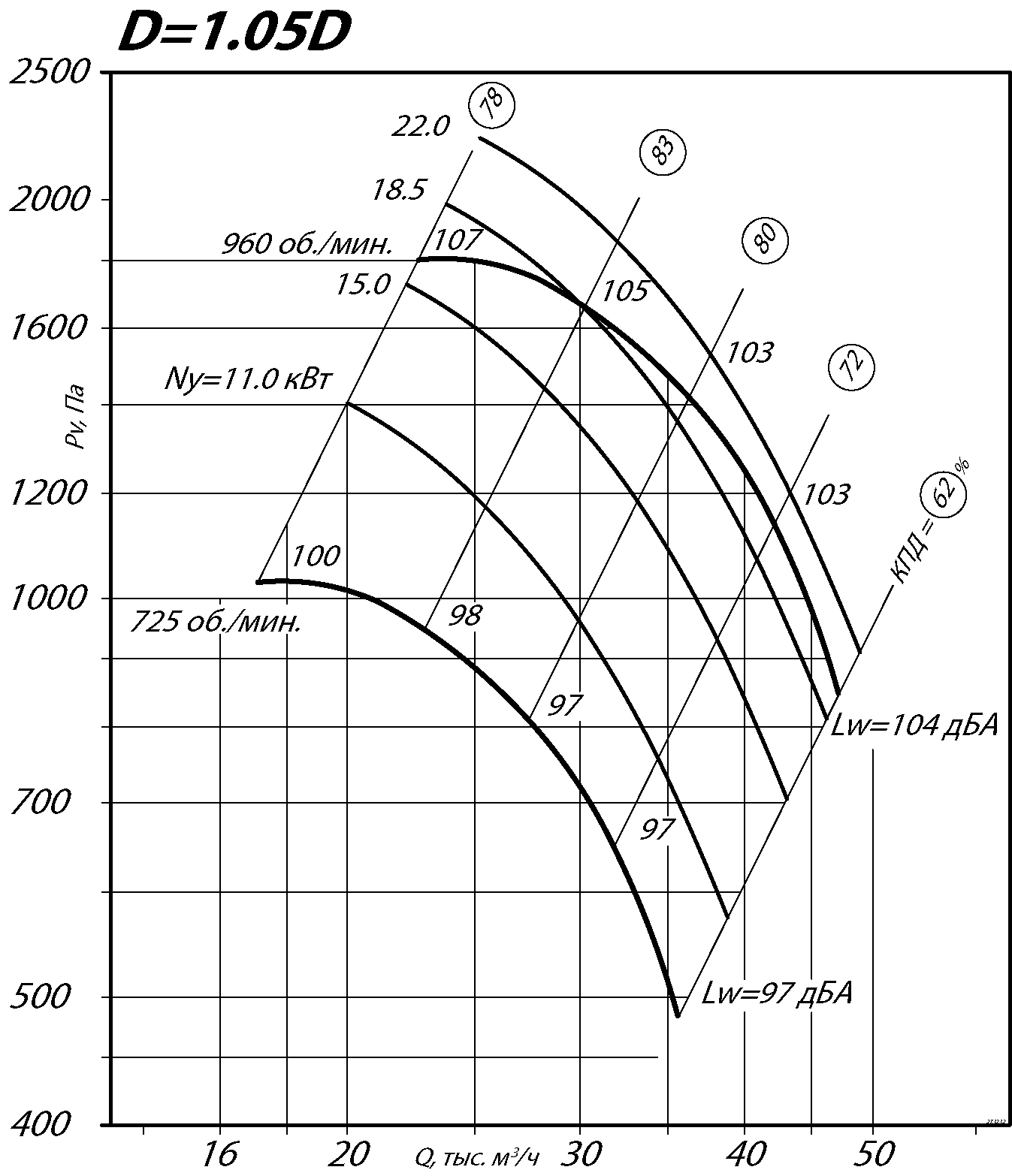

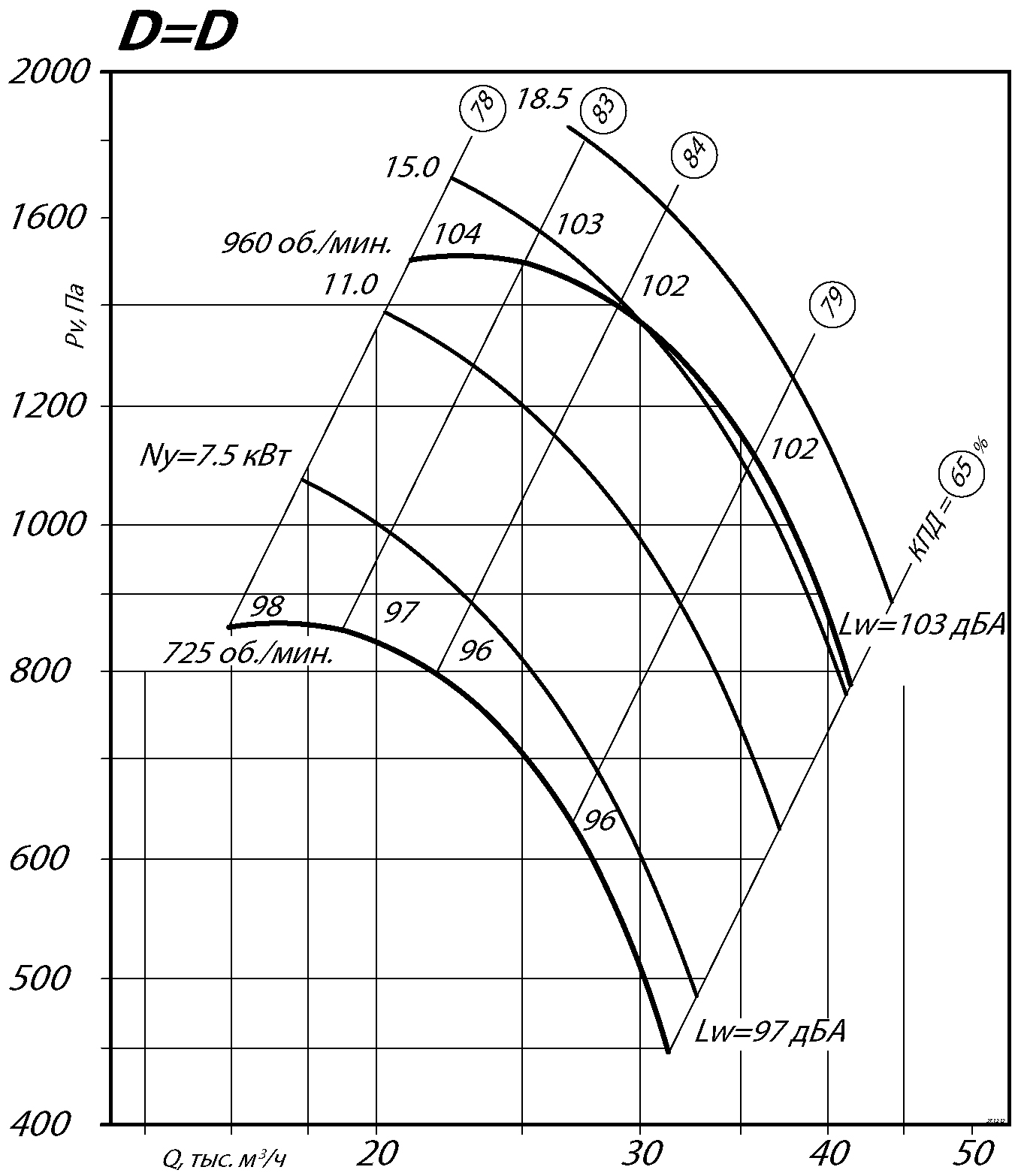

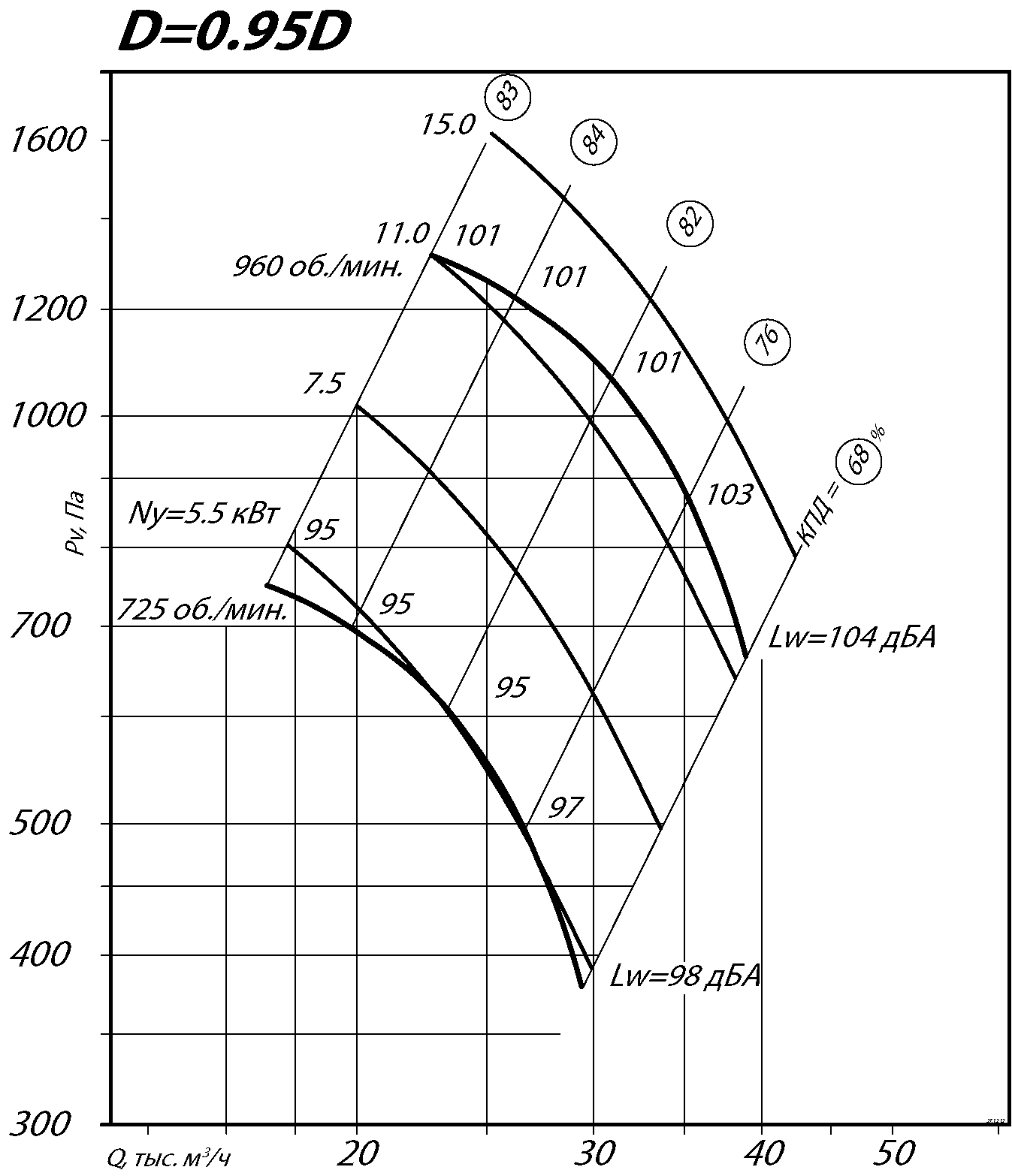

Аэродинамические характеристики радиального вентилятора ВР 80-75 №10,0 Исполнение 1

80 75 10 1
80 75 10 2
80 75 10 3
80 75 10 4
80 75 10 5

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10,0 Исполнение 1

ГПР ВР 80 75 №10

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10,0 Исполнение 1, зависящие от положения корпуса

 ГПР ВР 80 75 №10 повороты

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-75 №10,0 Исполнение 1

 Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин631252505001000200040008000Lpa, дБА
750 91 94 90 88 85 80 73 64 90
1000 92 95 100 96 94 91 86 79 99

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Исполнение 5

Технические характеристики Радиальные вентиляторы ВР 80-75 №10,0 Исполнение 5

 ЭлектродвигательПараметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность,
1000 х м3
Полное давление, ПаМасса*, кгМаркаКоличество в комплекте
1 395 1,1 подбор 7,05-17,1 251-107 746 ДО-43 6
440 1,5 подбор 7,9-19,0 315-130 746
505 2,2 подбор 9,0-22,5 410-175 746
560 3,0 подбор 10,0-24,7 505-212 746
620 4,0 подбор 11,0-26,5 620-255 746
690 5,5 подбор 12,3-30,1 780-325 746
775 7,5 подбор 13,9-33,9 990-400 746
880 11,0 подбор 15,8-37,5 1250-530 746
1050 18,5 подбор 18,4-45,3 1800-720 746

*При изменении типа двигателя масса может меняться

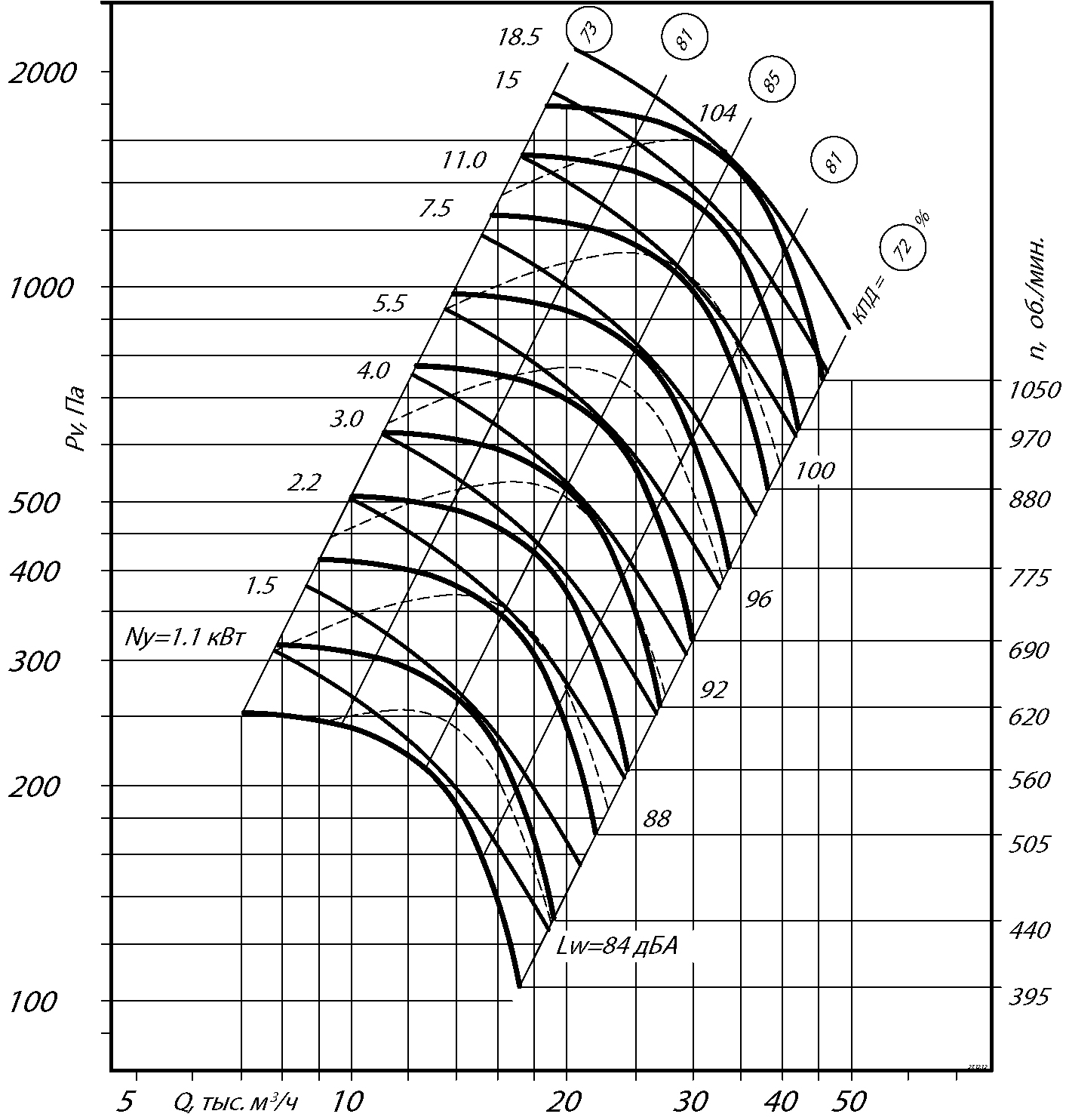

Аэродинамические характеристики радиального вентилятора ВР 80-75 №10,0 Исполнение 5

80 75 10 6

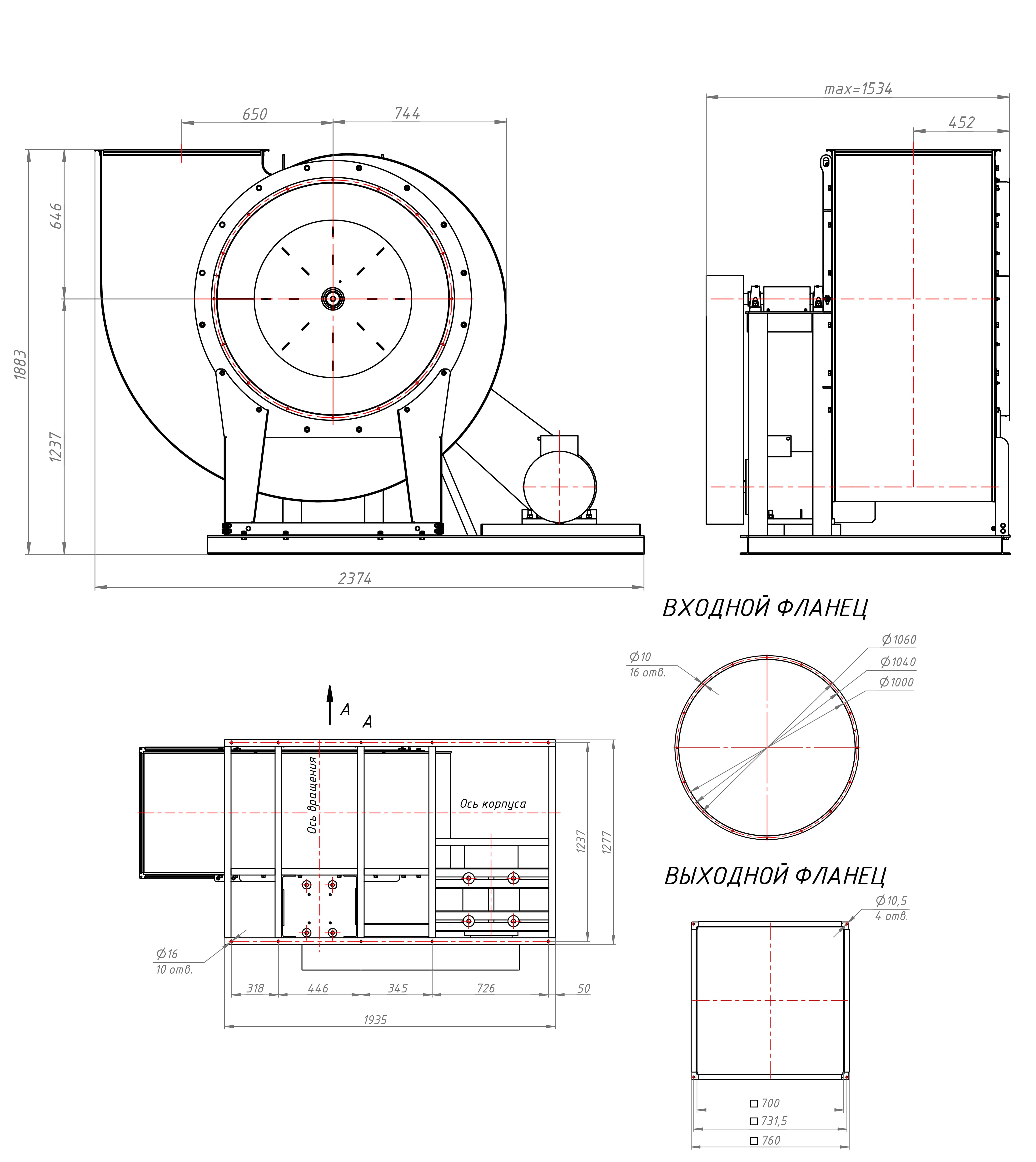

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10,0 Исполнение 5

ГПР ВР 80 75 №10   5 сх

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

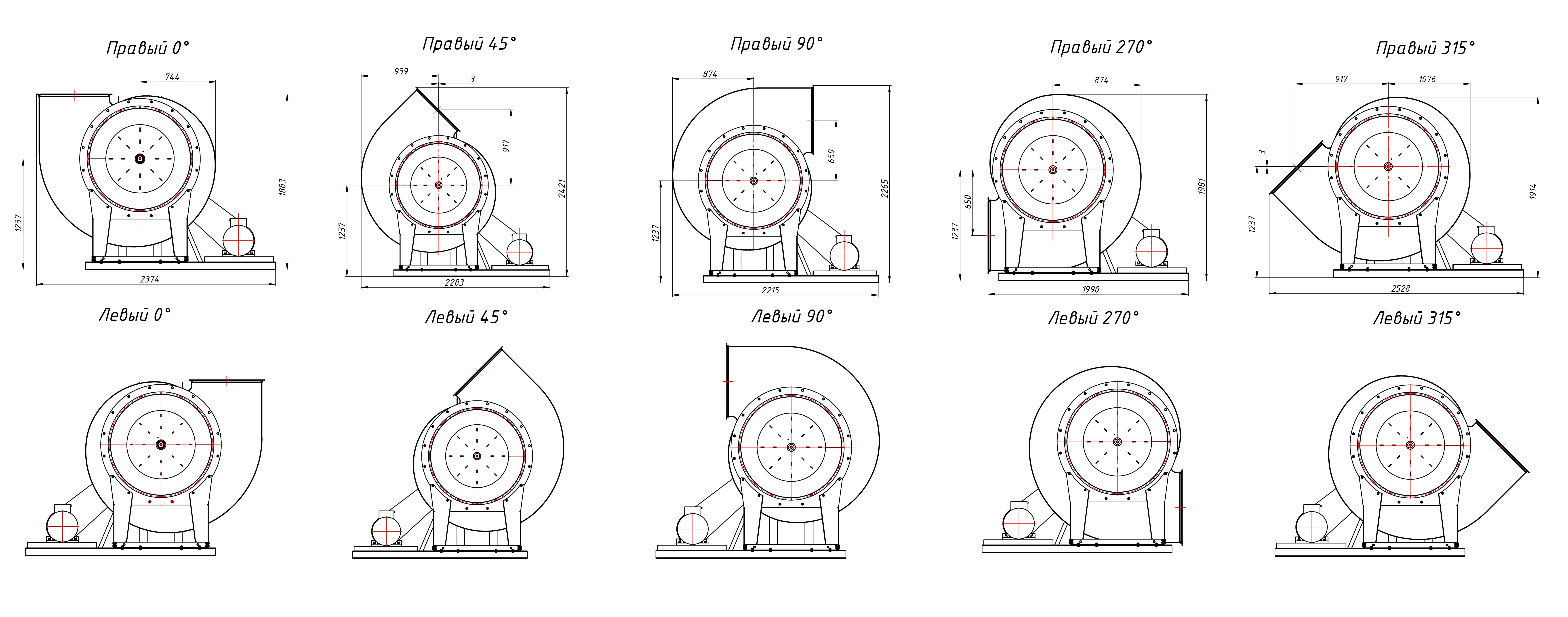

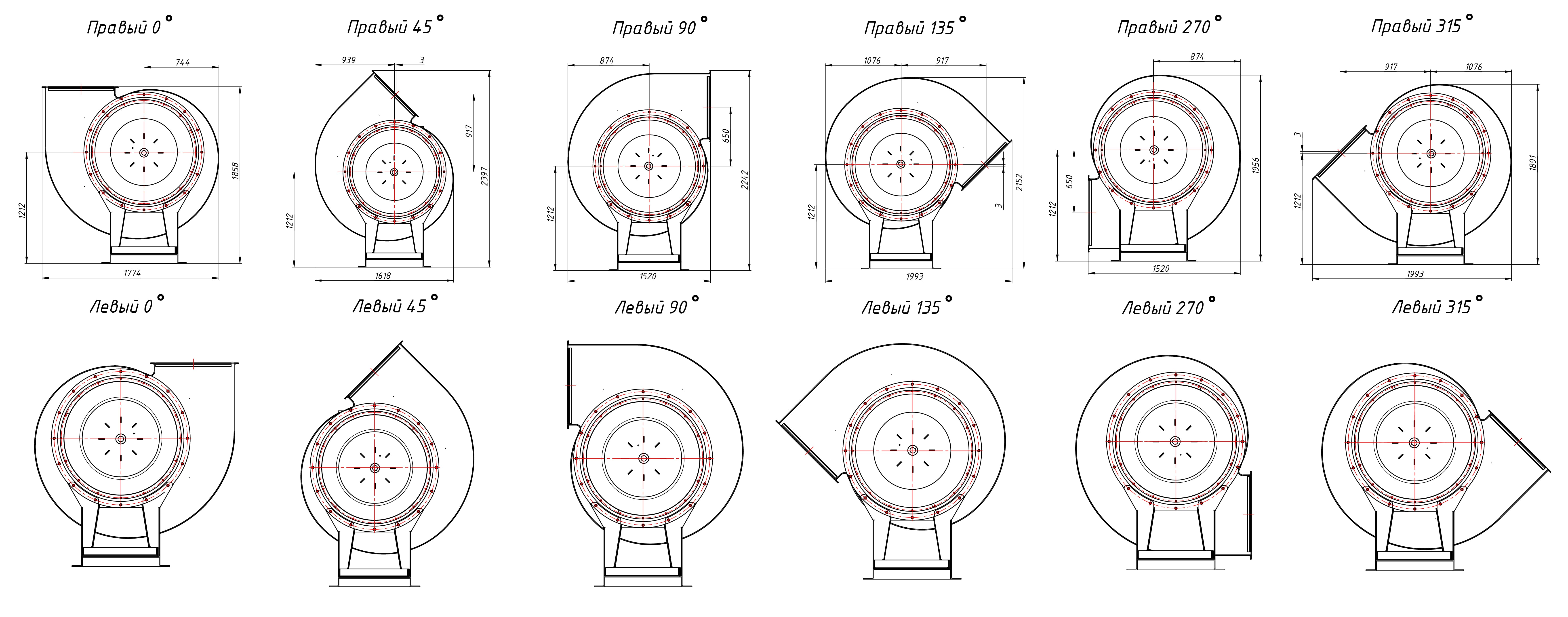

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10,0 Исполнение 5, зависящие от положения корпуса

 ГПР ВР 80 75 №10   5 сх повороты

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

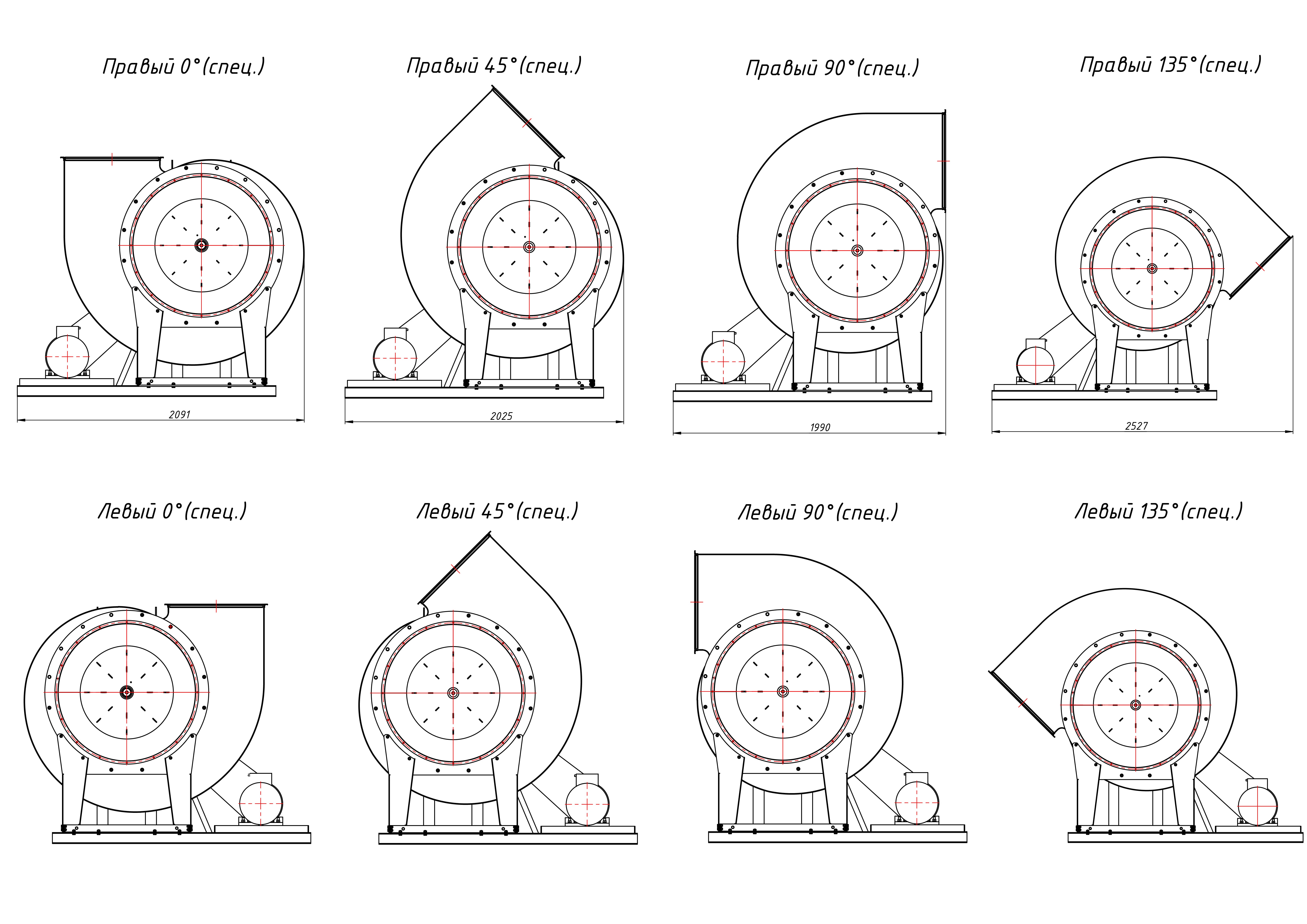

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №10,0 Исполнение 5 (спец.), зависящие от положения корпуса

ГПР ВР 80 75 №10   5 сх спец

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-75 №10,0 Исполнение 5

 Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин631252505001000200040008000Lpa, дБА
615 88 90 86 84 81 76 69 60 86
 685 91 93  89 87  84  79  72  63  89
 770 93  95  91  89  86  81  74  63  91
 865 95  98  94  92  89  84  77  68  94

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
