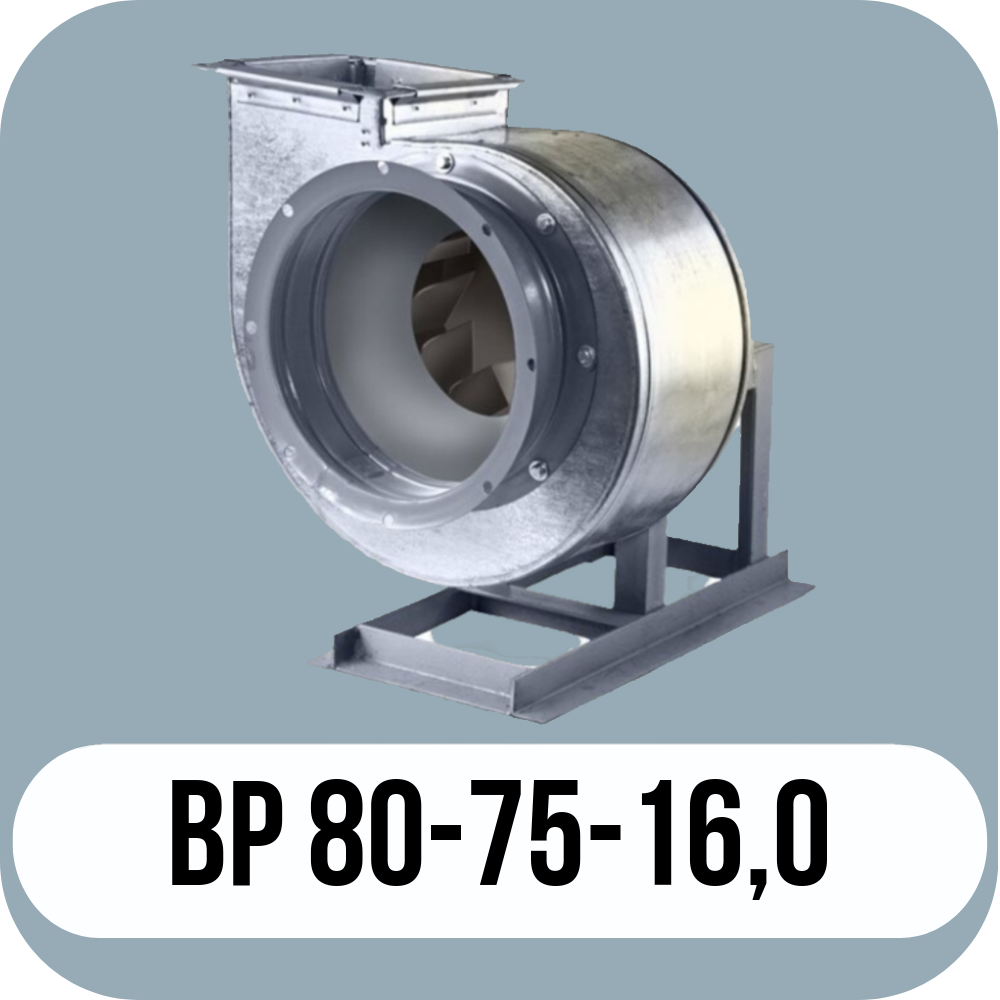

Радиальный вентилятор ВР 80-75 №16,0



Низконапорный радиальный вентилятор ВР 80-75 №16 производится согласно ТУ 4861-003-40971854-2021 и работает по 5-ой конструктивной схеме с ременным приводом. Его производительность составляет от 28500 м³/ч до 126100 м³/ч. Вентиляторы этого типа применяются в системах с высоким коэффициентом полезного действия, низким уровнем шума и в составе канальных и бесканальных вентиляционных систем. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Допустимая температура рабочей среды составляет до +80°С.

Основные выпускаемые типоразмеры

2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0

Исполнение 5

Технические характеристики Радиальные вентиляторы ВР 80-75 №16,0 Исполнение 5

  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса  Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
1 400 11 подбор 28,5-71,4 680-275 1192 ДО-45 10
445 15 подбор 33,1-79,8 820-340 1192
480 18,5 подбор 35,1-85,1 950-395 1192
505 22 подбор 36,8-90,1 1080-440 1192
565 30 подбор 42,1-100,0 1350-545 1192
610 37 подбор 44,8-108,1 1580-630 1192
650 45 подбор 47,5-118,1 1750-720 1192
700 55 подбор 50,8-126,1 2020-830 1192

*При изменении типа двигателя масса может меняться

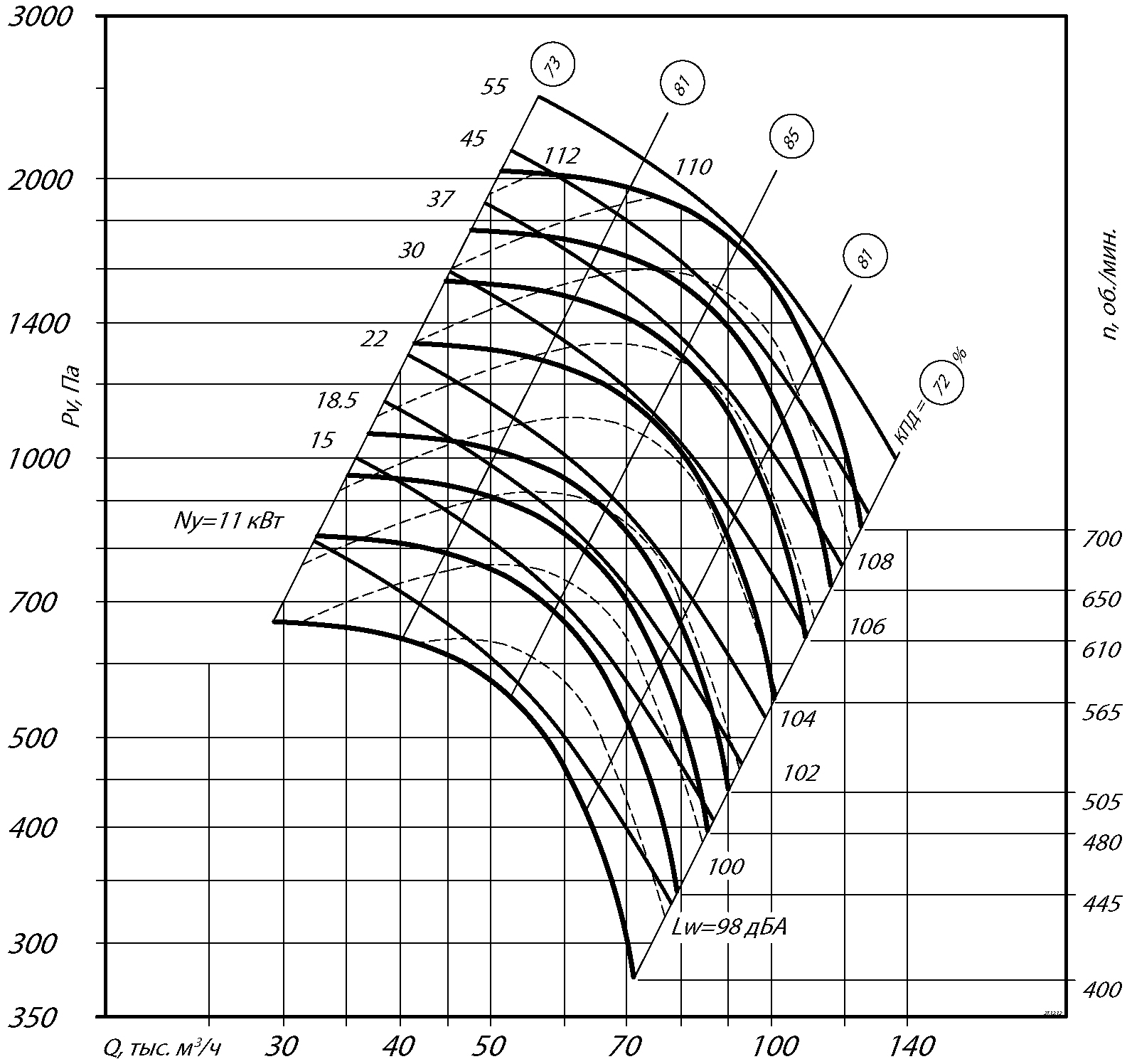

Аэродинамические характеристики радиального вентилятора ВР 80-75 №16,0 Исполнение 5

Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №16,0 Исполнение 5

ВР 80 75 16 т 01

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 80-75 №16,0 Исполнение 5

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
445 92 96 103 102 101 96 89 77 105
565 97 101 108 107 106 101 94 82 110
610 100 104 111 110 109 104 97 85 113
700 102 106 113 112 111 106 99 87 115

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
