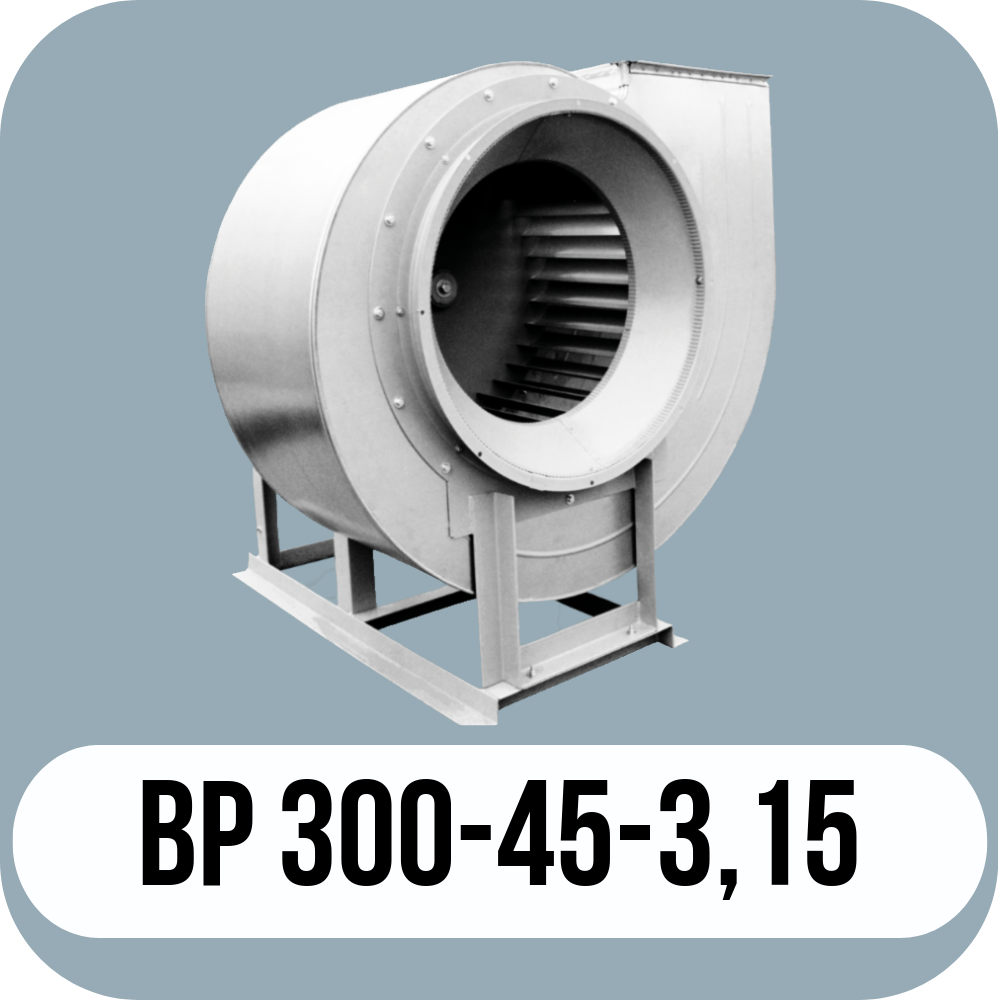

Радиальный вентилятор ВР 300-45 №3,15

Вентилятор радиальный ВР 300-45 №3,15 среднего давления изготавливается согласно ТУ 4861-001-85589750.

Этот радиальный вентилятор ВР 300-45 №3,15 разработан по первой конструктивной схеме, которая включает непосредственное соединение с двигателем. Его производительность варьируется от 1180 м³/ч до 5400 м³/ч, а максимальная рабочая температура составляет +80°С. Вентиляторы ВР 300-45-3,15 применяются в системах вентиляции и отопления помещений различной площади и назначения, где требуется высокая эффективность и минимальный уровень шума. Они могут быть легко подключены к системам воздуховодов и установлены на крыше или стенах здания.

Основные выпускаемые типоразмеры

2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5

Исполнение 1

Технические характеристики Радиальные вентиляторы ВР 300-45 №3,15, исполнение 1

ЭлектродвигательПараметры в рабочей зоне Виброизоляторы
Частота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность,
1000 х м3
Полное давление, ПаМасса*, кгМаркаКоличество в комплекте
960 0,37 71А6 1,18 - 1,60 320 - 370 38 ДО-38 4
960 0,55 71B6 1,18 - 2,61 320 - 405 40
960 0,75 80А6 1,18 - 3,35 320 - 390 47
960 1,1 80B6 1,18 - 3,55 320 - 380 50
1450 1,1 80А4 1,79 - 2,60 710 - 860 43
1450 1,5 80B4 1,79 - 3,40 710 - 910 46
1450 2,2 90L4 1,79 - 4,80 710 - 900 53
1450 3,0 100S4 1,79 - 5,4 710 - 890 65 ДО-39

*При изменении типа двигателя масса может меняться

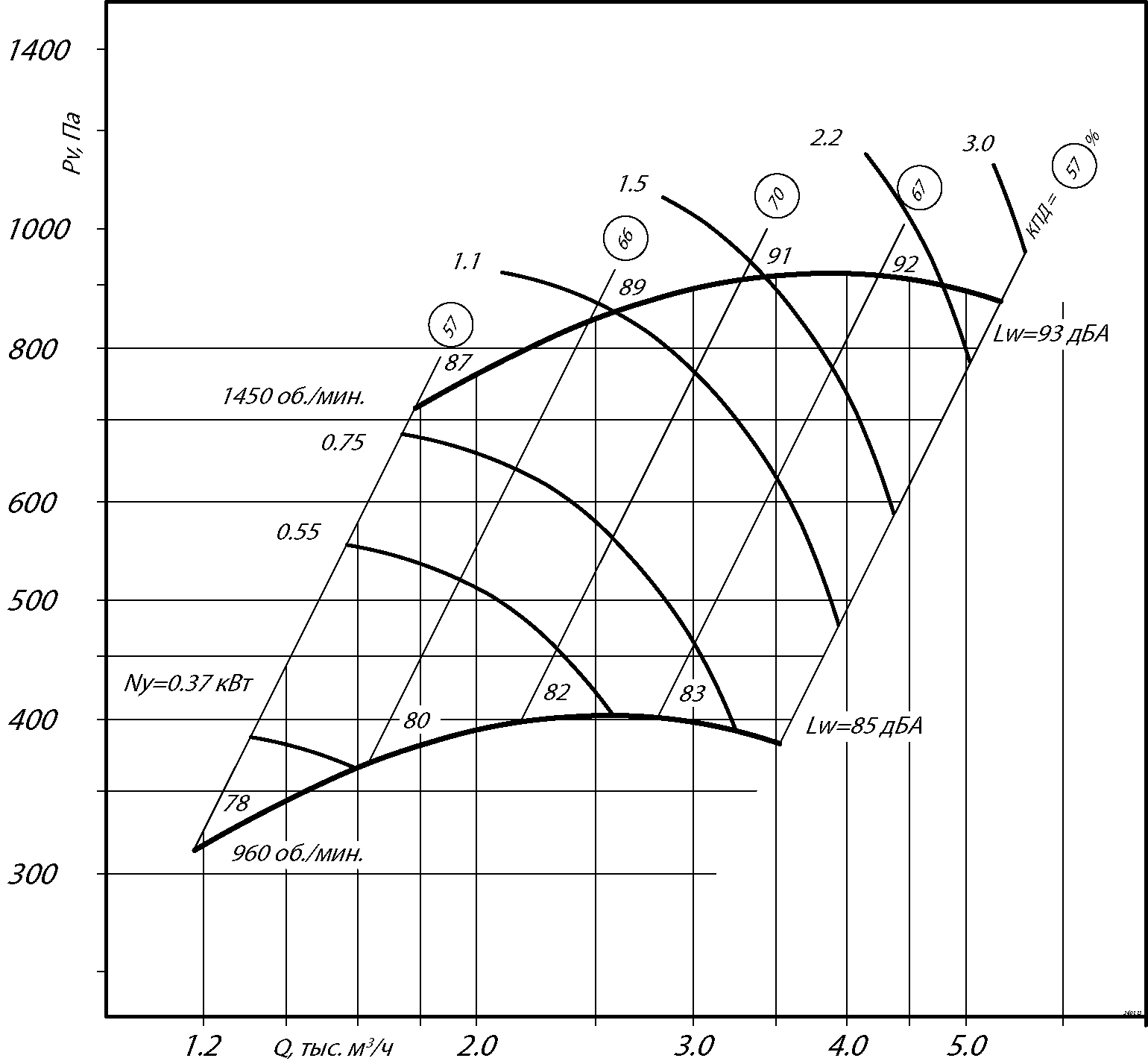

Аэродинамические характеристики радиального вентилятора ВР 300-45 №3,15, исполнение 1

80 75 2,5 5

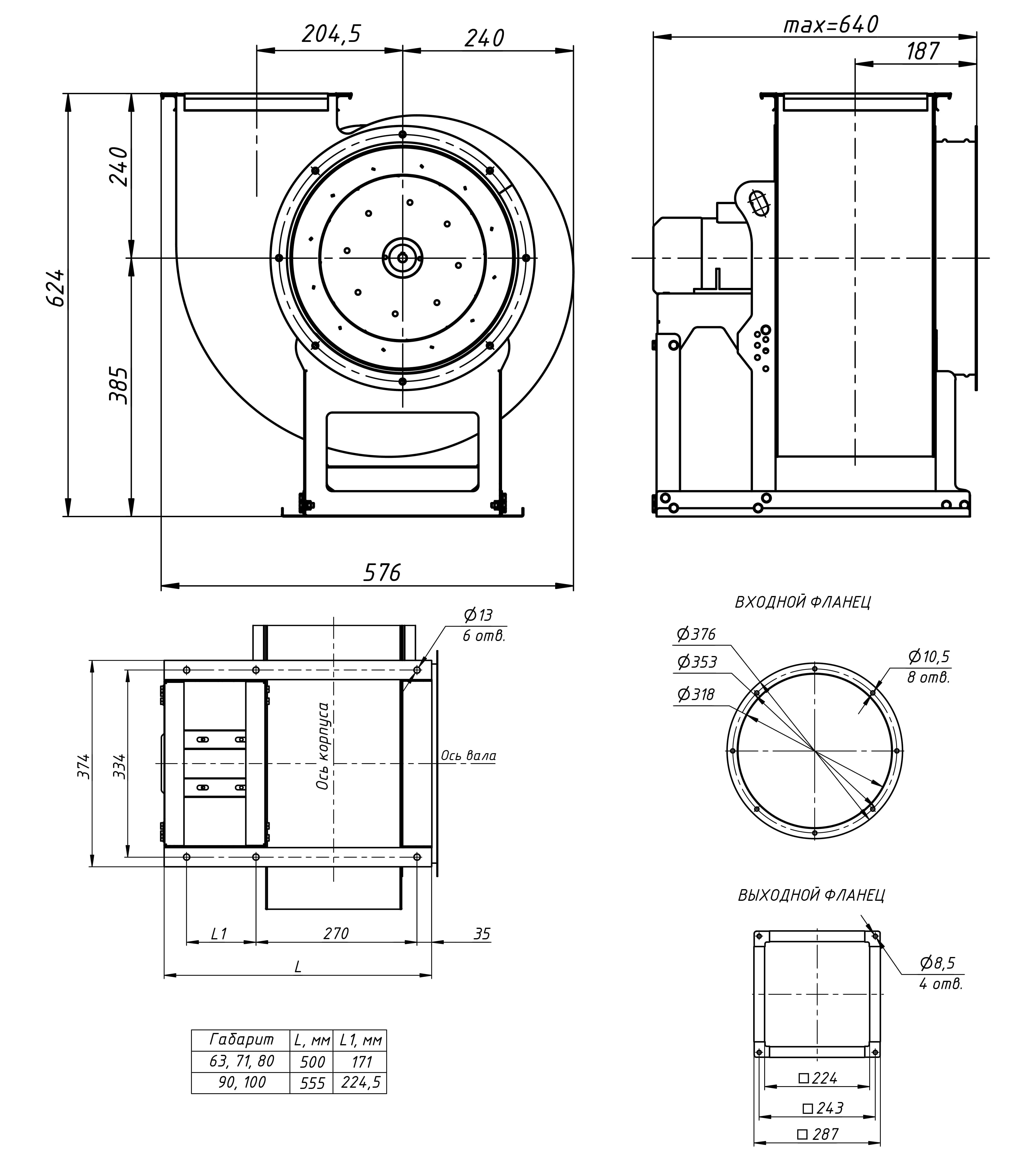

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №3,15, исполнение 1

ГПР ВР 80 75 №2,5

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

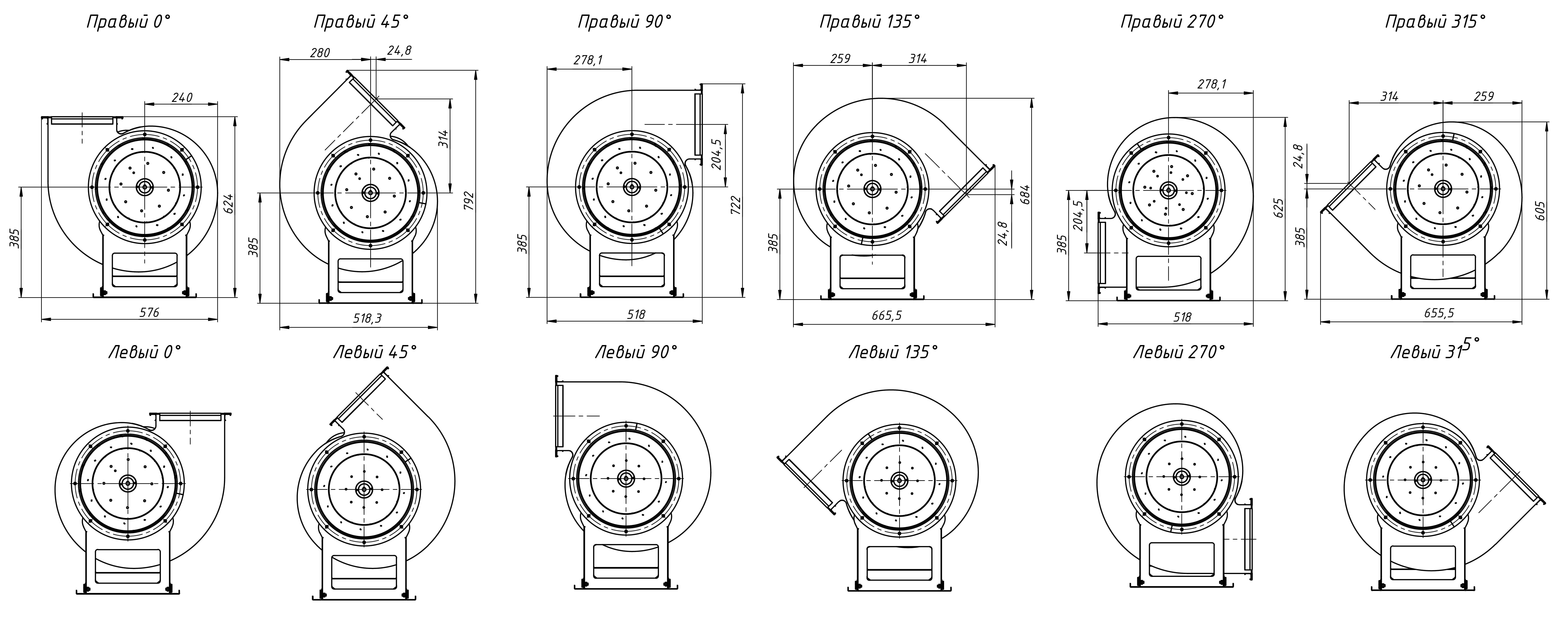

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №3,15, исполнение 1, зависящие от положения корпуса

 ГПР ВР 80 75 №2,5 повороты

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 300-45 №3,15, исполнение 1

 Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин631252505001000200040008000Lpa, дБА
1000 74 76 82 69 66 59 56 83 90
1500 79 83 85 91 78 75 68 92 93

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
