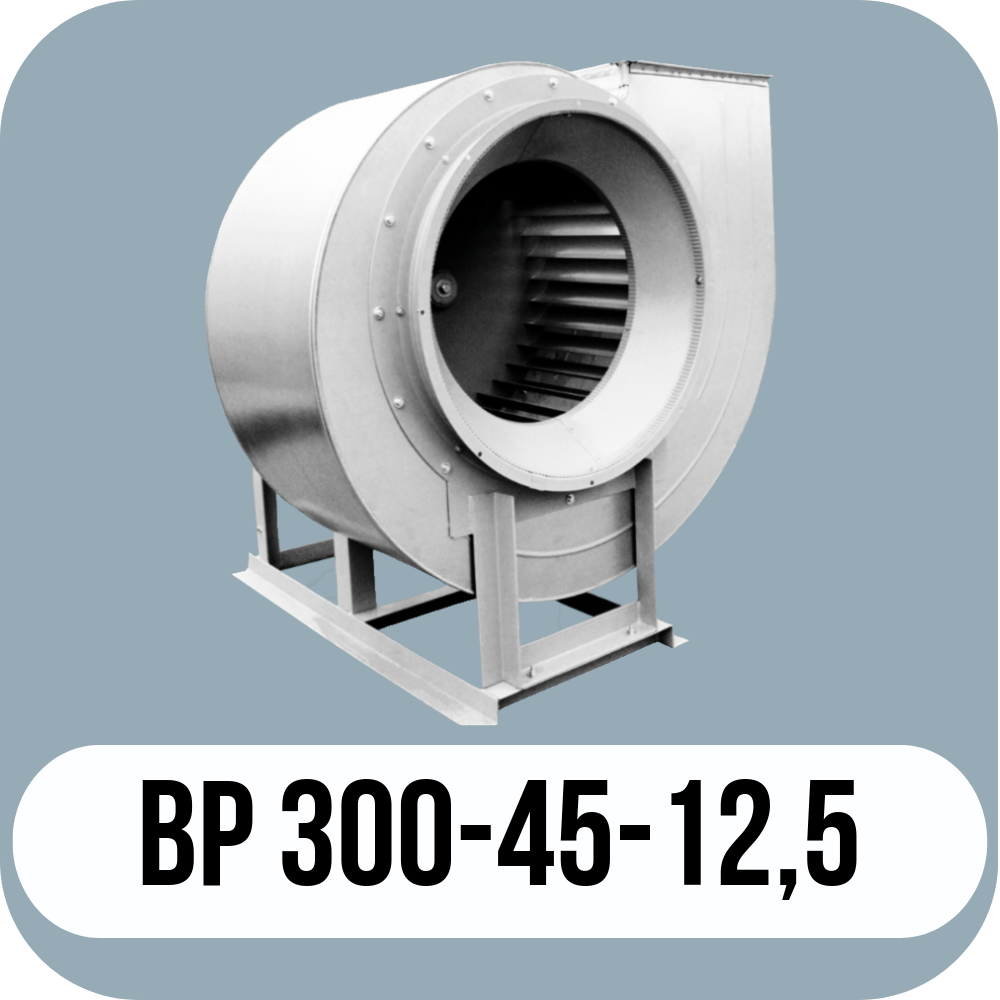

Радиальный вентилятор ВР 300-45 №12,5

Производство радиального вентилятора ВР 300-45 №12,5 среднего давления осуществляется в соответствии с техническими требованиями ТУ 4861-001-85589750.

Данный вентилятор ВР 300-45 №12,5 изготовлен по пятой конструктивной схеме, которая предусматривает ременной привод. Его производительность составляет от 18100 м³/ч до 127500 м³/ч, а максимальная рабочая температура среды достигает +80°С. Вентиляторы данного типа находят применение в системах вентиляции и отопления помещений различной площади и функционального назначения, где важны высокий коэффициент полезного действия и минимальный уровень шума. Они могут легко подключаться к системам воздуховодов и устанавливаться как на крыше, так и на стенах здания.

Основные выпускаемые типоразмеры

2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5

Исполнение 5

Технические характеристики Радиальные вентиляторы ВР 300-45 №12,5 Исполнение 5

ЭлектродвигательПараметры в рабочей зоне Виброизоляторы
Частота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность,
1000 х м3
Полное давление, ПаМасса*, кгМаркаКоличество в комплекте
220 11 подбор 18,1 - 58,1 280 - 355 752 без ЭД   ДО-43

10

240 15 подбор 19,2 - 62,1 340 - 440
270 18,5 подбор 21,6 - 70,1 425 - 535
300 30 подбор 24,5 - 78,1 525 - 690
330 37 подбор 26,7 - 85,2 640 - 800
360 45 подбор 28,9 - 93,5 760 - 940
400 75 подбор 32,5 - 100,1 930 - 1230
440 90 подбор 36,1 - 111,5 1150 - 1500
490 110 подбор 40,0 - 127,5 1400 - 1870

*При изменении типа двигателя масса может меняться

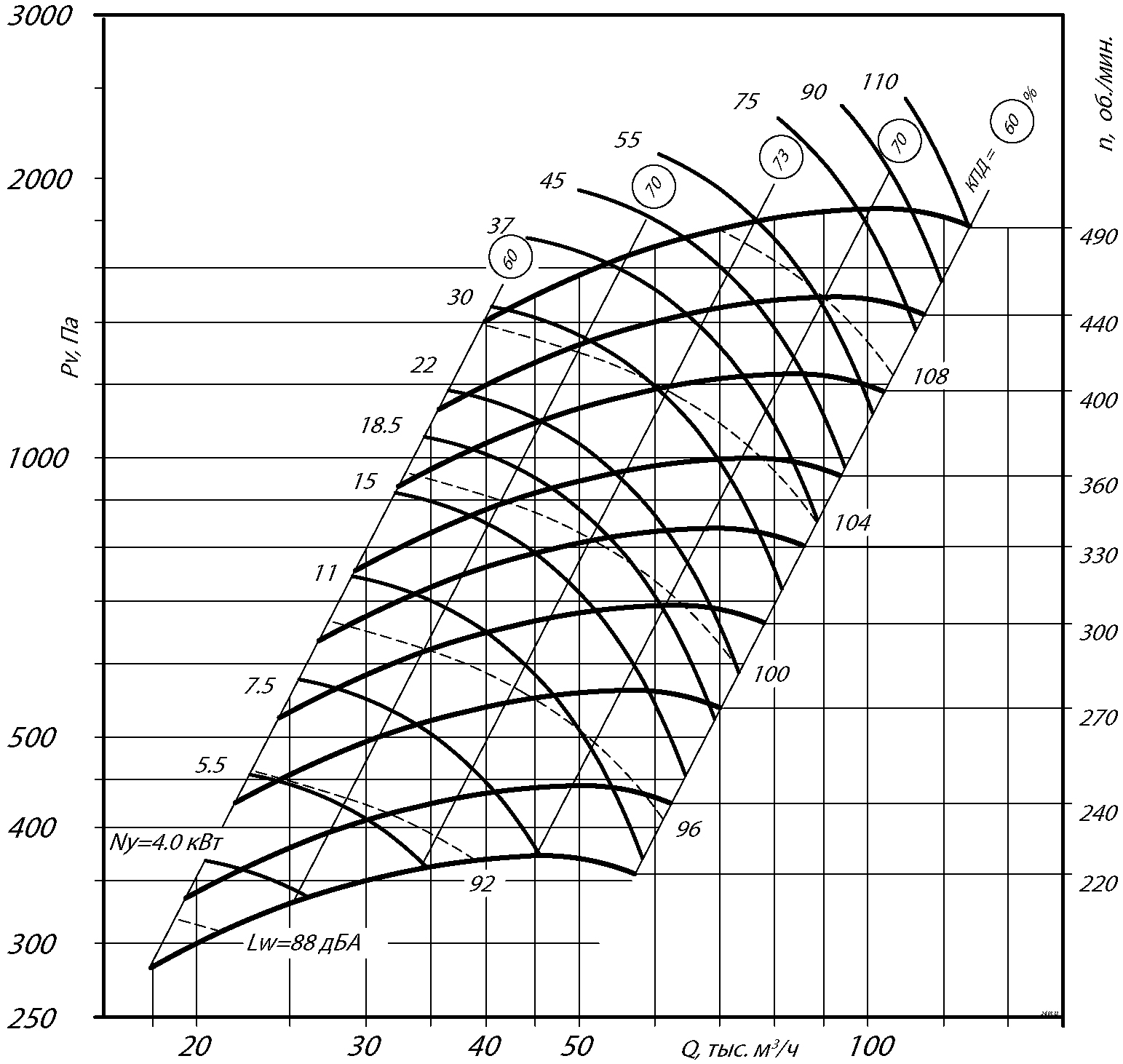

Аэродинамические характеристики радиального вентилятора ВР 300-45 №12,5 Исполнение 5

80 75 8 6

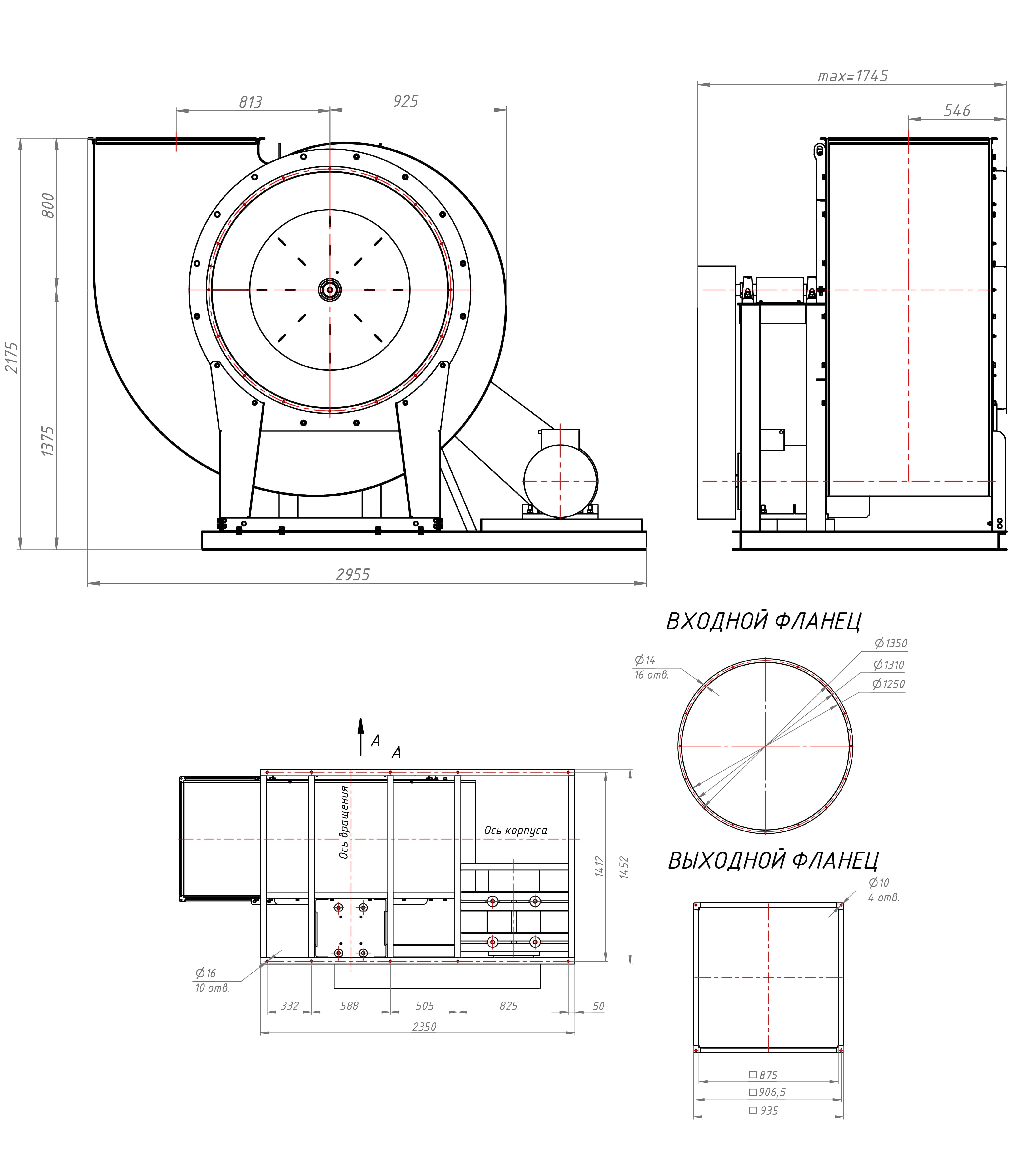

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №12,5 Исполнение 5

ГПР ВР 80 75 №8   5 сх

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

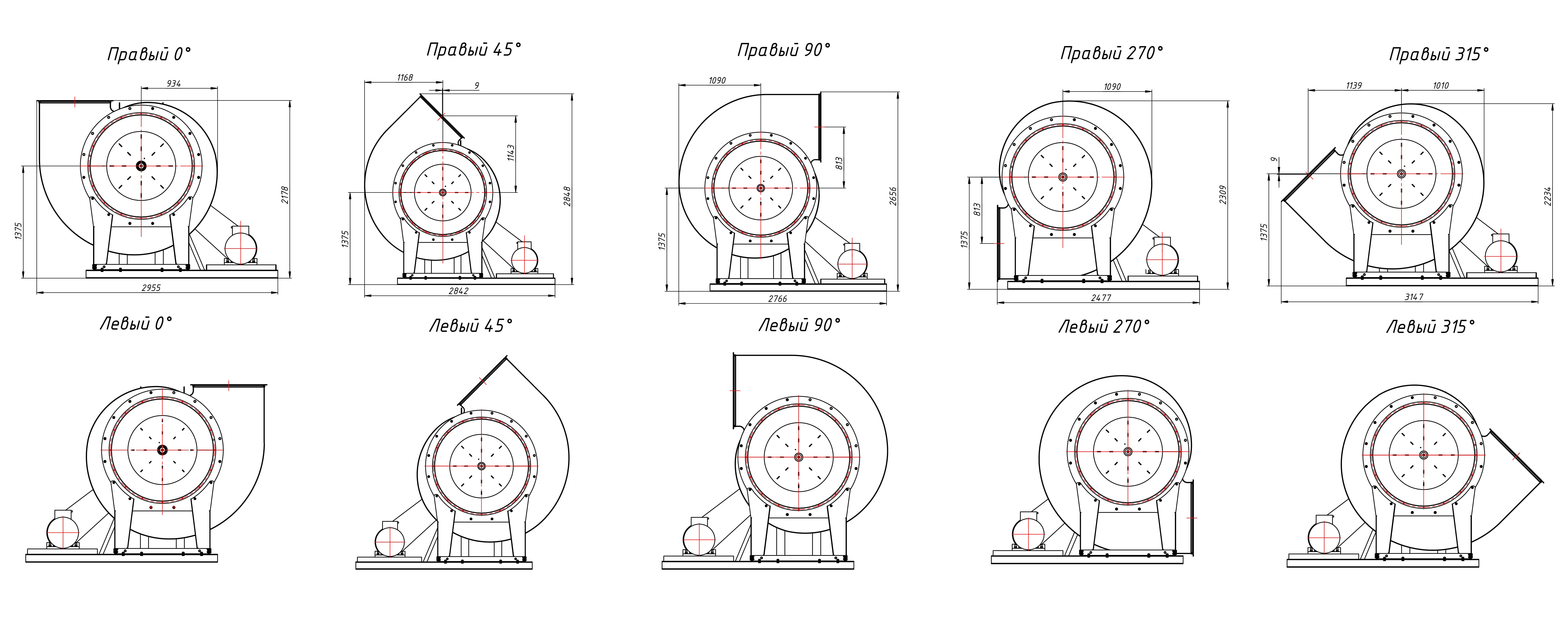

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №12,5 Исполнение 5, зависящие от положения корпуса

 ГПР ВР 80 75 №8   5 сх повороты 01

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

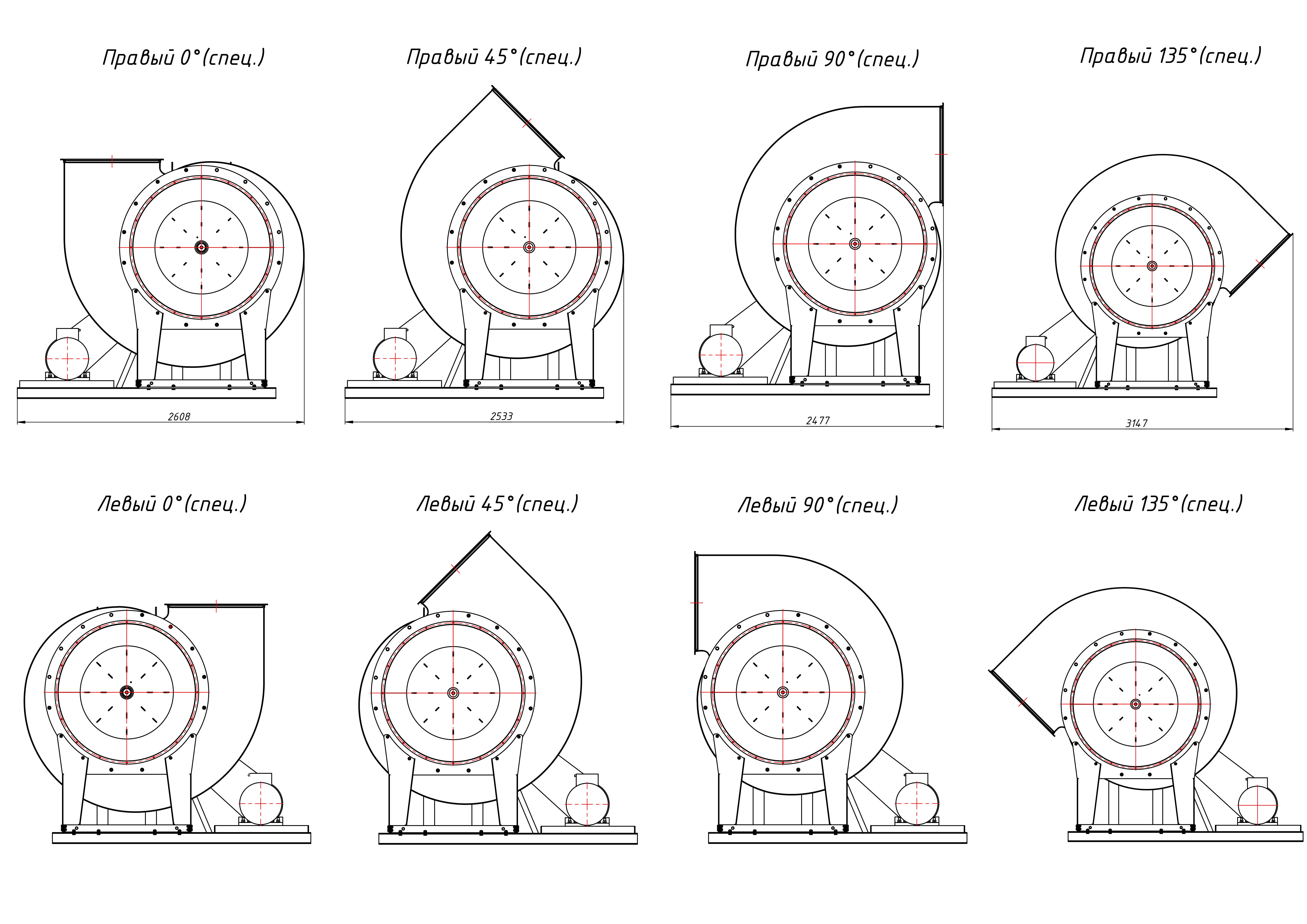

Габаритные и присоединительные размеры радиального вентилятора ВР 300-45 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса

ГПР ВР 80 75 №8   5 сх спец повороты 01

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВР 300-45 №12,5 Исполнение 5

 Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин631252505001000200040008000Lpa, дБА
490 105 105 109 111 107 103 98 90 115

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
