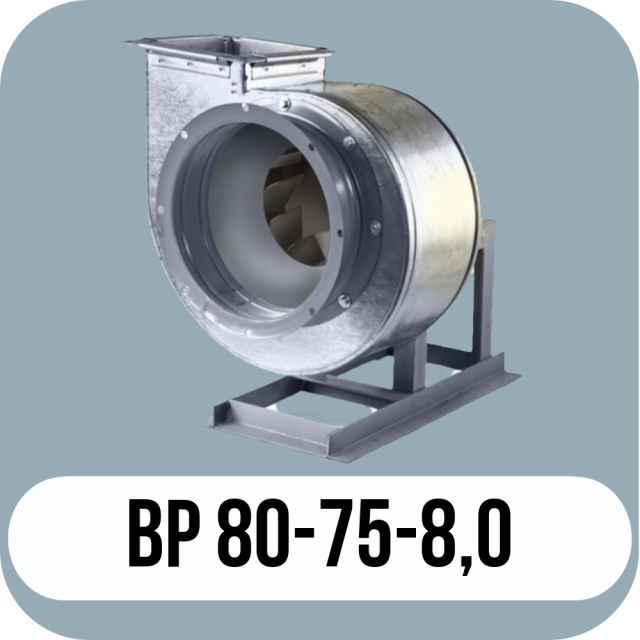

Радиальный вентилятор ВР 80-75 №8,0, исполнение 5
- Низкого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Лопатки рабочего колеса-загнутые назад
- Направление вращения – правое и левое
- Производительность от 8100 м³/ч до 32400 м³/ч.
- Температура работы до +80°С.
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 80-75 №8,0 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 495 | 0,75 | подбор | 4,5-11,0 | 253-108 | 349 | до-42 | 5 |
| 575 | 1,1 | подбор | 5,2-12,8 | 245-144 | 349 | |||
| 640 | 1,5 | подбор | 5,8-14,1 | 430-175 | 349 | |||
| 735 | 2,2 | подбор | 6,8-16,1 | 550-240 | 349 | |||
| 815 | 3 | подбор | 7,4-18,0 | 690-285 | 349 | |||
| 900 | 4 | подбор | 8,2-20,0 | 830-350 | 349 | |||
| 1000 | 5,5 | подбор | 9,1-22,1 | 1040-430 | 349 | |||
| 1120 | 7,5 | подбор | 10,2-25,0 | 1300-530 | 349 | |||
| 1280 | 11 | подбор | 11,7-27,5 | 1630-700 | 349 | |||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 80-75 №8,0 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 80-75 №8,0 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 90 | 92 | 98 | 95 | 92 | 90 | 83 | 74 | 95 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
