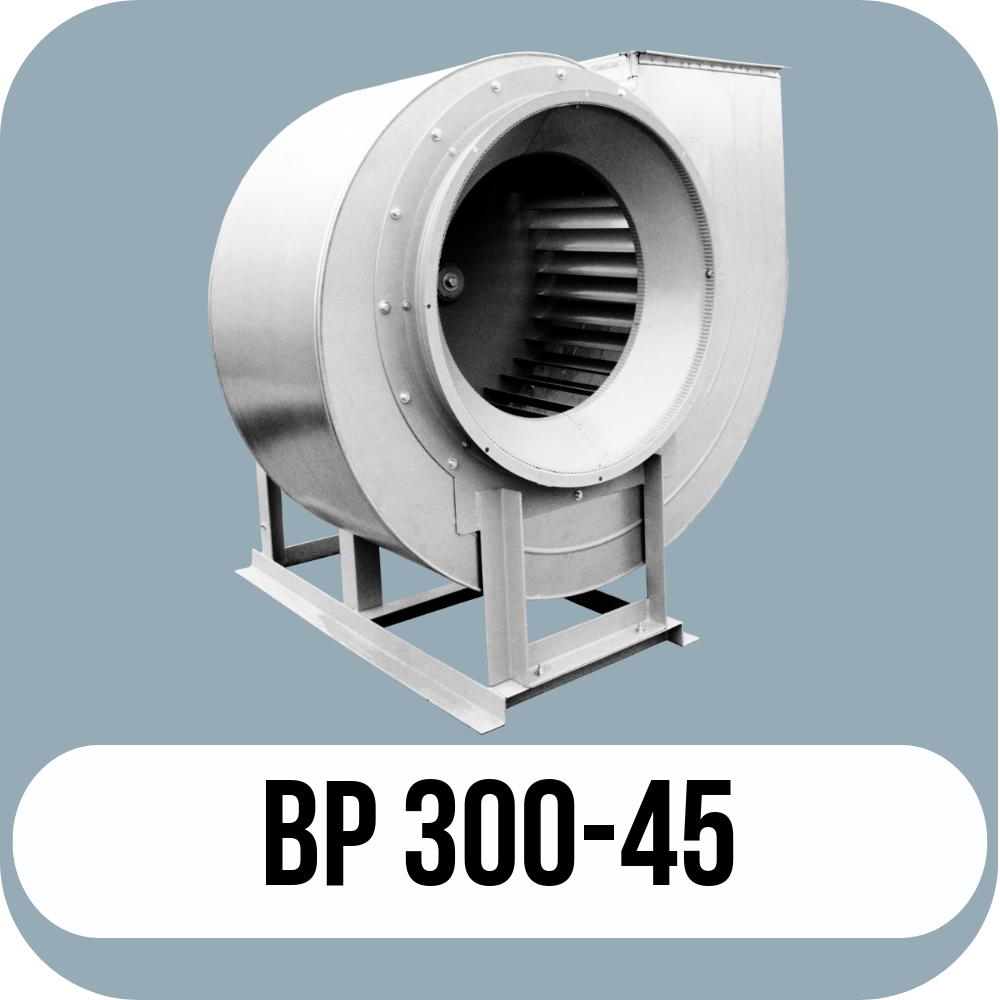

Вентиляторы радиальные ВР 300-45

Среднего давления Одностороннего всасывания Корпус спирально поворотный Вперед загнутые лопатки Количество лопаток - 32 шт. Направление вращения - правое, левое Конструктивное исполнение - 1 (колесо на валу двигателя) Сертификат соответствия С-RU.АЮ96.В.00297



Посмотреть весь модельный ряд (по размерам)


Назначение



Вентиляторы общего назначения из углеродистой стали ВР 300-45 предназначены для перемещения воздуха и других газовых смесей, агрессивность которых, по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до +80°С. Исполнение ОП 1 - детали вентилятора изготавливаются из углеродистой оцинкованной стали.



Вентиляторы взрывозащищенные из разнородных металлов предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ категорий, не вызывающих ускоренной коррозии углеродистой стали и алюминиевых сплавов.



Вентиляторы взрывозащищенные из алюминиевых сплавов предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ, IIC категорий и других смесей по заключению проектных организаций, не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов (скорость коррозии не выше 0,1 мм в год).



Вентиляторы из нержавеющей стали предназначены для перемещения агрессивных не взрывоопасных газопаровоздушных смесей, не вызывающих ускоренной коррозии стали 12Х18Н10Т (скорость коррозии не выше 0,1 мм в год).



Вентиляторы взрывозащищенные, коррозионностойкие из нержавеющей стали предназначены для перемещения газопаровоздушных взрывоопасных смесей IIA, IIВ категорий.

Транспортируемые газовые смеси во всех случаях не должны содержать липких веществ и волокнистых материалов. Содержание пыли и других твёрдых примесей не более 100 мг/м³.



Вентиляторы применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.



(Аналоги ВЦ 14-46, ВР 300-45, ВР 280-46, ВР 15-45, Ц 9-57, ВЦ 9-55, ВЦ 12-49, ВР 287-46, ВПВ-СД, ВРАВ)







Варианты изготовления	Условное обозначение
- Общего назначения из углеродистой стали	ОП
- Общего назначения из углеродистой оцинкованной стали	ОП 1
- Коррозионностойкие из нержавеющей стали	К
- Взрывобезопасные, коррозионностойкие из нержавеющей стали	КВ
- Взрывобезопасные из разнородных металлов	РМ
- Взрывобезопасные из алюминиевых сплавов	AL



Маркировка

Пример:

Вентилятор ВР 300-45-4-11/1500 ОП Л0
• Обозначение: вентилятор радиальный 300-45
• номер - 4
• установочная мощность Ny=11 кВт и частота вращения двигателя n=1500
• исполнение общепромышленное - ОП
• положение корпуса - Л0

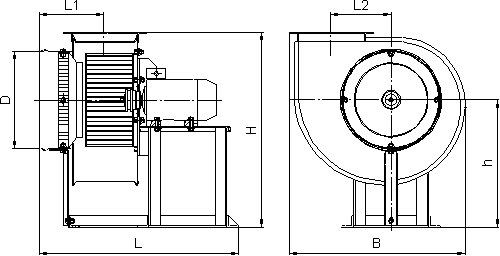

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры	Выходной фланец вентилятора

Расположение отверстий крепления вентиляторов 2 .. 6,3	Расположение отверстий крепления вентилятора 8



Габаритные и присоединительные размеры

№	Размеры, мм
	Н	D	L	L1	L2	B	K	К1	h	d	n отв
2	458	210	461	195	130	350	140	170	240	7 x 12	8
2,5	570	260	530	208	162	480	175	205	273	7 x 12	8
3,15	635	325	622	203	213	610	224	254	361	7 x 12	10
4	810	410	650	231	258	710	280	310	464	7 x 12	12
5	960	510	900	266	326	910	350	380	506	7 x 12	16
6,3	1180	640	1095	311	409	1138	441	471	665	9 x 16	20
8	1460	820	1265	381	520	1430	562	592	905	9 x 16	16



Установочные размеры

№	Размеры, мм
	B1	B2	L3	в	с	с1	m
2	230	244	366	30	35	96	80
2,5	243	271	460	24	35	202	97
3,15	302	330	532	20	35	282	120
4	338	366	570	24	40	282	149
5	390	426	820	24	50	472	186
6,3	460	506	995	35	50	625	233
8	608	668	1260	30	65	400	380

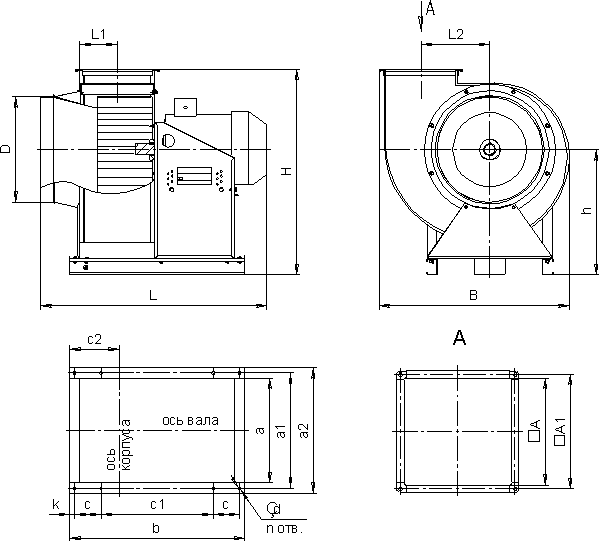

Габаритные и присоединительные размеры. Исполнение ОП 1



№	Размеры, мм
	D	B	H	L	L1	L2	A	A1	h	a	a1	a2	b	k	c	c1	c2	d	n
2	200	373	428	515	79	132	138	158	274	177	217	257	390	18	70	214	111	11,2	8
2,5	250	469	570	644	96	165	173	198	338	244	284	324	508	20	70	328	126	11,2	8
3,15	315	571	642	677	119	205	218	238	392	309	349	389	555	20	80	355	150	11,2	8
4	400	720	777	855	148	261	276	296	474	397	437	477	662	19	100	424	180	11,2	8
5	500	896	975	1087	183	327	346	366	609	494	544	594	877	19	100	639	218	14	8
6,3	630	1143	1209	1287	229	420	438	458	752	615	665	715	1030	19	100	792	265	14	8



Акустические характеристики

Колесо		Значение LPI в октавных полосах f, Гц								LPA
№	n	63	125	250	500	1000	2000	4000	8000
2	1340	71	71	75	77	84	70	67	60	86
	2900	83	83	88	91	94	95	87	84	99
2,5	1337	76	76	77	78	79	74	72	70	83
	2850	91	92	92	93	94	95	90	88	100
3,15	920	74	74	76	82	69	66	59	56	83
	1395	79	79	83	85	91	78	75	68	92
4	945	82	83	83	85	81	78	75	68	87
	1420	90	92	93	92	94	91	88	75	96
5	970	87	88	92	94	90	86	81	73	94
	1450	95	96	97	101	103	99	95	88	106
6,3	720	88	89	93	95	91	87	82	74	93
	970	96	97	101	103	99	95	90	82	110
8	725	96	97	101	103	99	95	90	82	103
	980	103	104	108	110	106	102	97	89	110



Аэродинамические характеристики
