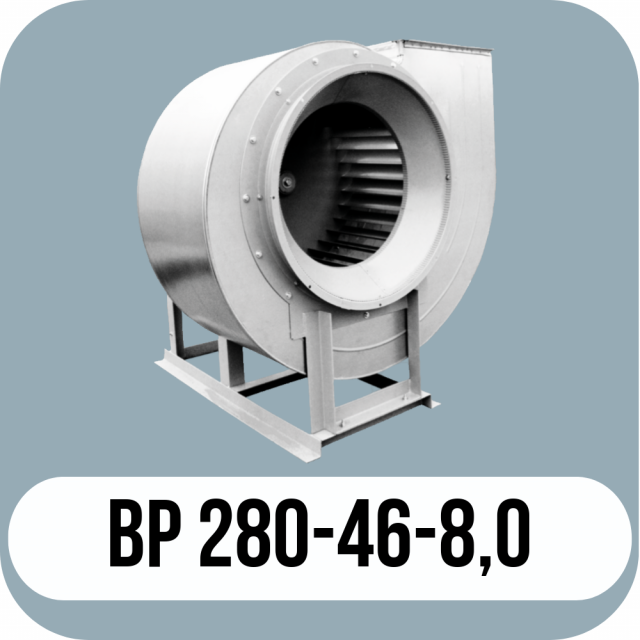

Радиальный вентилятор ВР 280-46 №8,0, исполнение 5
- Среднего давления
- Одностороннего всасывания
- Корпус – спиральный поворотный
- Лопатки рабочего колеса – загнутые вперед
- Количество лопаток рабочего колеса – 32
- Направление вращения – правое, левое
- Производительность от 14400 м³/ч до 65400 м³/ч
- Рабочая температура до +80°С.
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВР 280-46 №8,0 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 300 | 3 | подбор | 6,25 - 20,1 | 220 - 275 | 410 без ЭД | ДО-43 |
6 |
| 350 | 5,5 | подбор | 7,41 - 24,1 | 295 - 375 | |||
| 400 | 7,5 | подбор | 8,51 - 27,2 | 380 - 490 | |||
| 450 | 11 | подбор | 9,54 - 30,3 | 480 - 610 | |||
| 500 | 15 | подбор | 10,7 - 34,5 | 600 - 760 | |||
| 560 | 18,5 | подбор | 11,9 - 38,1 | 750 - 960 | |||
| 620 | 30 | подбор | 13,3 - 42,5 | 910 - 1190 | |||
| 680 | 37 | подбор | 14,3 - 46,1 | 1110 - 1400 | |||
| 750 | 45 | подбор | 16,0 - 51,2 | 1380 - 1710 | |||
| 820 | 55 | подбор | 17,5 - 55,5 | 1600 - 2010 | |||
| 880 | 75 | подбор | 18,2 - 60,0 | 1820 - 2480 | |||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВР 280-46 №8,0 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №8,0 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №8,0 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №8,0 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 280-46 №8,0 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 103 |
| 1000 | 103 | 104 | 108 | 110 | 106 | 102 | 97 | 89 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
