Основные выпускаемые типоразмеры
4,0 5,0 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Назначение

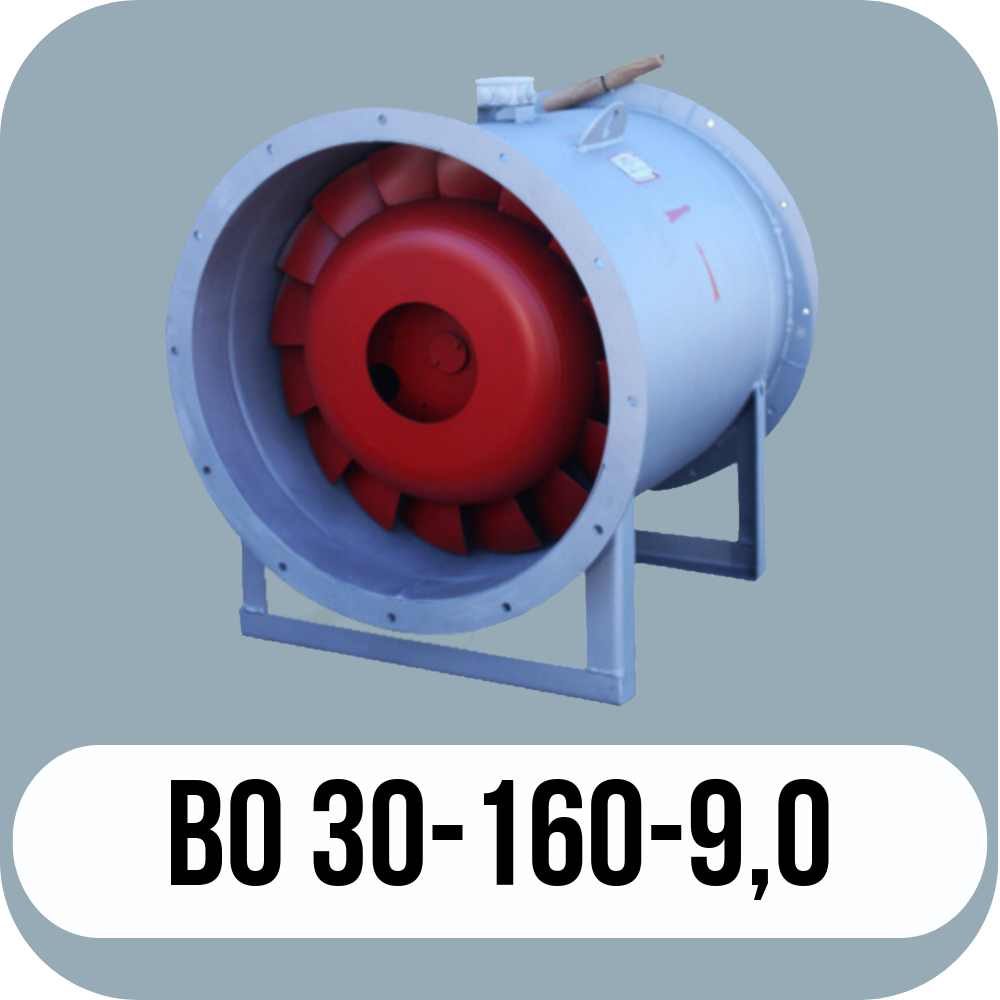

Осевые вентиляторы ВО 30-160 №9,0 предназначены для применения в системах противодымной вентиляции. Они устанавливаются в приточные системы дымоудаления для создания избыточного давления и притока свежего воздуха в лестничные клетки, тамбуры-шлюзы и лифтовые шахты зданий. Это предотвращает проникновение дыма в данные зоны, обеспечивая безопасные условия для проведения пожаротушения и спасательных операций.
Среда эксплуатации:
Вентиляторы ВО 30-160 №9,0 используются для перемещения воздуха и газовых смесей, агрессивность которых по отношению к углеродистой стали не превышает агрессивность обычного воздуха при температурах от -40°С до +40°С. Они рассчитаны на эксплуатацию в средах, не содержащих пыли и твердых примесей более 10 мг/м³, а также липких веществ и волокнистых материалов.
Области применения:
- Противодымные системы вентиляции.
- Вентиляционные системы производственных, общественных и жилых зданий.
- Системы воздушного отопления.
- Санитарно-технические и производственные нужды.
Климатические условия:
Вентиляторы ВО 30-160 предназначены для эксплуатации в условиях умеренного климата (категория У2 по ГОСТ 15150-69).
Место установки:
Вентиляторы ВО 30-160 устанавливаются в закрытых помещениях или под навесом, защищающим оборудование от атмосферных осадков.
Варианты изготовления
-
Общего назначения из углеродистой стали
Маркировка
Пример: Вентилятор ВО 30-160 10-11/1000 (46) ОП 01
- Обозначение: вентилятор осевой 30-160
- номер - 10
- установочная мощность Ny=11 кВт и частота вращения двигателя n=1000
- угол установки лопаток колеса, град. - 46
- исполнение общепромышленное - ОП
- компоновка — 01 (с рамой)
Габаритные и присоединительные размеры
|
Компоновка - 01 |
|
|
Компоновка - 02 |
|
|
Габаритные и присоединительные размеры
|
Обозначение вентилятора |
Размеры, мм |
||||||||||||
|
D |
D1 |
D2 |
H |
h |
L |
L1 |
L2 |
B |
B1 |
d1 |
bxc |
n |
|
|
ВО 30-160-9 |
900 |
940 |
964 |
1170 |
650 |
1120 |
1160 |
1200 |
850 |
650 |
18 |
10х16 |
15 |
Технические характеристики
|
Номер |
Номер модификации и кривой |
Угол лопаток колесо, град |
Двигатель |
Масса,кг |
|||
|
0 0 |
0 1 |
||||||
|
типоразмер |
N,кВт |
n,об/мин |
без рамы |
с рамой |
|||
|
9 |
1 |
18 |
АИР100L6 |
2,2 |
950 |
165 |
170 |
|
2 |
26 |
АИР112МА6 |
3 |
960 |
176 |
181 |
|
|
3 |
38 |
АИР132S6 |
5,5 |
950 |
191 |
196 |
|
|
4 |
46 |
АИР132М6 |
7,5 |
960 |
202 |
207 |
|
|
5 |
18 |
АИР132S4 |
7,5 |
1455 |
187 |
192 |
|
|
6 |
26 |
АИР132М4 |
11 |
1435 |
197 |
202 |
|
|
7 |
38 |
АИР160S4 |
15 |
1460 |
233 |
238 |
|
|
8 |
46 |
АИР180S4 |
22 |
1460 |
263 |
||
