Назначение

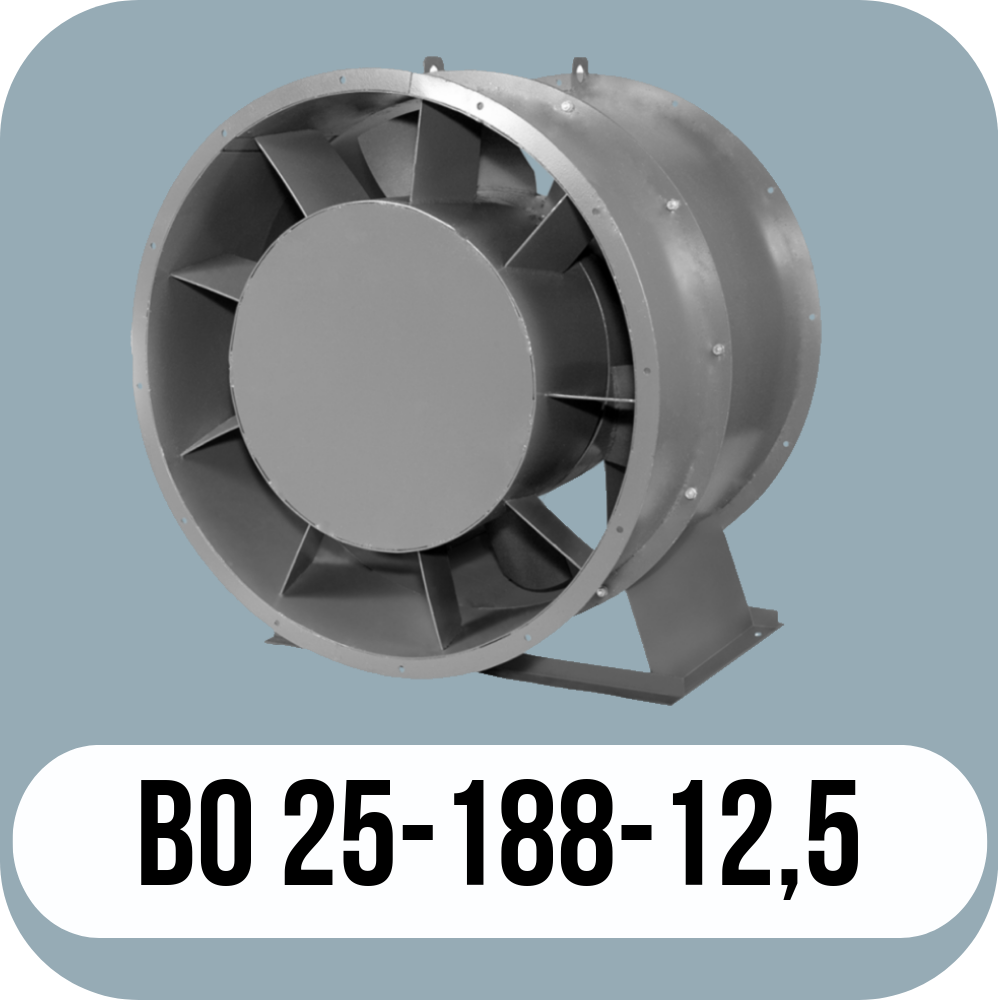

Осевые вентиляторы ВО 25-188 №12,5 предназначены для использования в системах противодымной вентиляции. Они устанавливаются в приточные системы дымоудаления для создания избыточного давления и притока атмосферного воздуха в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий. Это позволяет предотвратить проникновение дыма в эти помещения и обеспечить безопасные условия для проведения работ по ликвидации пожара и эвакуации людей.
Среда эксплуатации:
Вентиляторы ВО 25-188 №12,5 применяются в средах, не содержащих пыли и твердых примесей более 10 мг/м³, а также липких веществ и волокнистых материалов. Они рассчитаны на работу при температуре от -40°С до +40°С, где агрессивность среды не превышает агрессивность обычного воздуха по отношению к углеродистой стали.
Области применения:
- Приточные системы противодымной вентиляции.
- Вентиляционные системы производственных, общественных и жилых зданий.
- Системы воздушного отопления.
- Санитарно-технические и производственные нужды.
Климатические условия:
Вентиляторы ВО 25-188 предназначены для эксплуатации в условиях умеренного климата (категория У2 по ГОСТ 15150-69).
Место установки:
Вентиляторы ВО 25-188 устанавливаются в закрытых помещениях или под навесом, защищающим от атмосферных осадков.
Конструкция
Вентилятор ВО 25-188 оснащен рабочим колесом с шестью листовыми лопатками, которые могут устанавливаться под углом 30° или 35°. Дополнительно может быть установлен направляющий аппарат (НА) с углом лопаток 5° или 10°, который повышает создаваемое давление за счет подкрутки потока. Вентилятор может работать и без направляющего аппарата. Каждая модель вентилятора имеет пять модификаций, отличающихся углами установки лопаток колеса и направляющего аппарата.
Вентиляторы выпускаются в двух компоновках: на раме (исполнение 01) и фланцевом исполнении (компоновка 02).
Маркировка
Пример: Вентилятор ВО 25-188 10-11/1500 (30;0) ОП 01
- Обозначение: Обозначение: вентилятор осевой 25-188
- номер - 10
- установочная мощность Ny=11 кВт и частота вращения двигателя n=1500
- угол установки лопаток колеса, град. - 30
- угол установки лопаток направляющего аппарата, град. - 0
- исполнение общепромышленное - ОП
- компоновка - 01 (с рамой)
Габаритные и присоединительные размеры
|
Компоновка - 01 |
|
|
Модификация 1, 2, 4 |
Модификация 3, 5 |
|
|
|
Компоновка - 02 |
|
|
Модификация 1, 2, 4 |
Модификация 3, 5 |
|
|
Габаритные и присоединительные размеры
|
Номер вентилятора |
Размеры, мм |
||||||||||||||
|
D |
D1 |
D2 |
D3 |
A |
B |
B1 |
L1 |
L2 |
Lmax |
h |
H |
d |
a x b |
n |
|
|
12,5 |
1250 |
1295 |
1320 |
460 |
710 |
1100 |
1160 |
650 |
245 |
810 |
750 |
1440 |
22 |
11 x 18 |
18 |
Технические характеристики
|
Номер |
Номер модификации и кривой |
Угол колесо, град |
Лопаток НА, град |
Двигатель |
Масса, кг |
|||
|
Типоразмер |
N,кВт |
n,об/мин |
без рамы |
с рамой |
||||
|
12,5 |
1 |
35 |
10 |
A160M6 |
15 |
970 |
386 |
403 |
|
2 |
35 |
5 |
A160M6 |
15 |
970 |
386 |
403 |
|
|
3 |
35 |
- |
A160M6 |
15 |
970 |
346 |
363 |
|
|
4 |
30 |
5 |
A160S6 |
11 |
970 |
356 |
373 |
|
|
5 |
30 |
- |
A160S6 |
11 |
970 |
316 |
333 |
|
* - исполнение без направляющего аппарата
Акустические характеристики
|
Номер |
Номер модификации и кривой |
Значение Lpi, дБ в октавных полосах f, Гц |
LpA, дБ |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
12,5 |
1 |
98 |
103 |
111 |
111 |
109 |
102 |
96 |
89 |
112 |
|
2 |
98 |
103 |
111 |
110 |
107 |
101 |
95 |
87 |
111 |
|
|
3 |
92 |
99 |
110 |
109 |
108 |
101 |
94 |
88 |
111 |
|
|
4 |
89 |
98 |
108 |
107 |
104 |
98 |
91 |
83 |
109 |
|
|
5 |
90 |
98 |
109 |
108 |
103 |
97 |
90 |
82 |
108 |
|
