Основные выпускаемые типоразмеры
Назначение

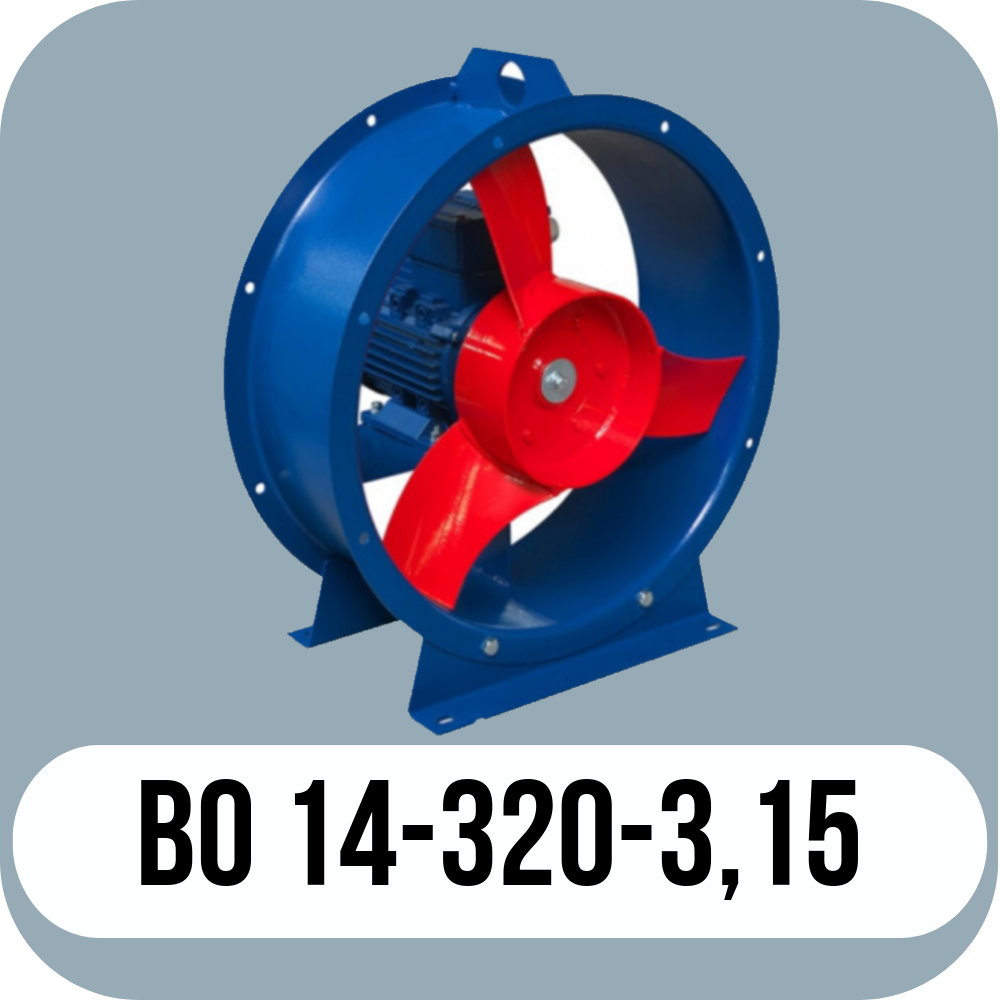

Осевые вентиляторы ВО 14-320-3,15 из углеродистой стали предназначены для перемещения воздуха и газовых смесей. Они могут использоваться в средах, где агрессивность не превышает агрессивность обычного воздуха при температуре от -40°С до +40°С.
Среда эксплуатации:
Модель ВО 14-320-3,15 рассчитана на работу в условиях, где отсутствуют пыль и твердые частицы (в количестве более 10 мг/м³), а также липкие вещества и волокнистые материалы.
Области применения:
- Системы вентиляции промышленных, общественных и жилых зданий.
- Системы воздушного отопления.
- Для санитарно-технических и производственных нужд.
Климатические условия:
Вентиляторы ВО 14-320-3,15 предназначены для эксплуатации в умеренном климате (категория У2 по ГОСТ 15150-69).
Место установки:
Монтаж возможен в закрытых помещениях или под навесом, который защищает оборудование от атмосферных осадков.
Взрывозащищенные версии:
Вентиляторы ВО 14-320-3,15 могут быть выполнены во взрывозащищенном исполнении для перемещения газопаровоздушных смесей категорий IIA и IIB. Установка таких моделей производится в закрытых помещениях или под навесом, и они применяются в взрывоопасных зонах в соответствии с ПУЭ (глава 7.3) и ГОСТ Р 51330.13-99.
Аналоги вентиляторов:
ВО-06-300, ВО 12-303, ВО 14-320, ВО 12-330, ВО 12-300, ВО 14-300, ВО 13-284, ВО 16-310, ВО 16-300, ВО 06-290, ВО 6-300, ВО 2,3-130, ВОП, АО 5, ВО 1,1-200.
Маркировка
Пример: Вентилятор ВО 14-320 10-3/1000 ОП 01
- Обозначение: вентилятор осевой 14-320
- номер - 10
- установочная мощность Ny=3 кВт и частота вращения двигателя n=1000
- исполнение общепромышленное - ОП
- компоновка - 01 (с рамой)
Варианты изготовления
- Общего назначения из углеродистой стали
- Взрывобезопасные из разнородных металлов
Габаритные и присоединительные размеры
|
Без рамы |
С рамой |
 |
|
|
Номер вентилятора |
Размеры |
|||||||||||||
|
D |
D1 |
H |
h |
L |
L1 |
L2 |
A |
B |
B1 |
a |
b |
n |
d |
|
|
3,15 |
315 |
345 |
395 |
200 |
250 |
310 |
350 |
270 |
280 |
350 |
7 |
12 |
8 |
10,5 |
Технические характеристики
|
Номер вентилятора |
Двигатель типоразмер |
N,кВт |
n,об/мин |
Количество лопаток, шт |
Масса, кг |
||
|
общего назначения |
взрывобезопасные |
без рамы |
с рамой |
||||
|
3,15 |
АИР56В4 |
АИМ56В4 |
0,18 |
1350 |
3 |
12,5 |
15,8 |
|
АИР71А2 |
АИМ71А2 |
0,75 |
2750 |
3 |
17,0 |
20,5 |
|
