Основные выпускаемые типоразмеры
Назначение

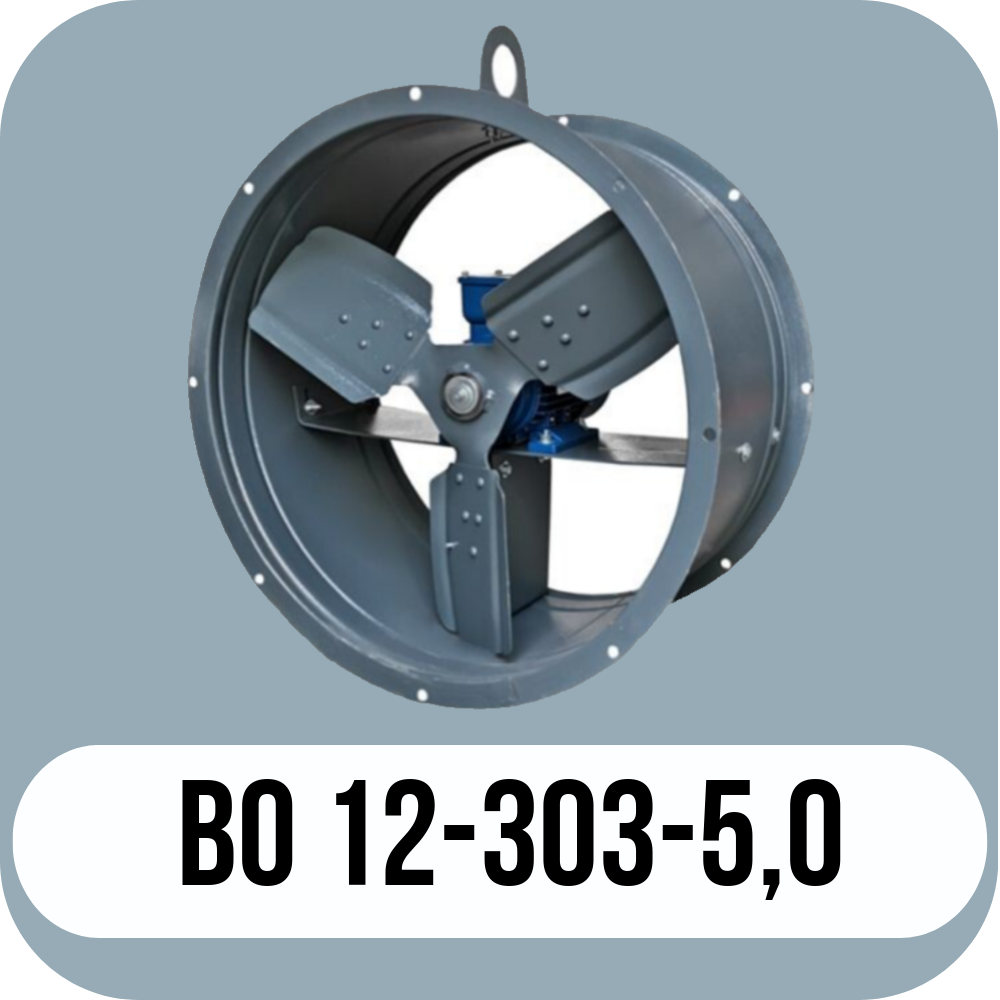

Осевые вентиляторы общего назначения ВО 12-303 №5,0 из углеродистой стали предназначены для перемещения воздуха и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивность воздуха при температуре от -40°С до +40°С. Вентиляторы рассчитаны на эксплуатацию в средах, не содержащих пыли и твердых частиц в количестве более 10 мг/м³, а также липких веществ и волокнистых материалов.
Среда эксплуатации:
Вентиляторы ВО 12-303 №5,0 работают в системах вентиляции и воздушного отопления промышленных, общественных и жилых зданий, а также используются для санитарно-технических и производственных целей.
Климатические условия:
Вентиляторы предназначены для работы в условиях умеренного климата (категория У2 по ГОСТ 15150-69) и монтируются в закрытых помещениях или под навесом, защищающим от атмосферных осадков.
Взрывозащищенные вентиляторы:
- Модель ВО 12-303 во взрывозащищенном исполнении предназначена для перемещения газопаровоздушных смесей категорий IIA и IIB.
- Устанавливаются в закрытых помещениях или под навесом.
- Допускаются к эксплуатации во взрывоопасных зонах согласно главе 7.3 ПУЭ (изд. 6) и ГОСТ Р 51330.13-99.
Аналоги вентиляторов:
ВО-06-300, ВО 14-320, ВО 12-330, ВО 12-300, ВО 14-300, ВО 13-284, ВО 16-310, ВО 16-300, ВО 06-290, ВО 6-300, ВО 2,3-130, ВОП, АО 5, ВО 1,1-200.
Маркировка
Пример: Вентилятор ВО 12-303 10-3/1000 ОП 01
- Обозначение: вентилятор осевой 14-320
- номер - 10
- установочная мощность Ny=3 кВт и частота вращения двигателя n=1000
- исполнение общепромышленное - ОП
- компоновка - 01 (с рамой)
Варианты изготовления
- Общего назначения из углеродистой стали
- Взрывобезопасные из разнородных металлов
Габаритные и присоединительные размеры
|
Без рамы |
С рамой |
 |
|
|
Номер вентилятора |
Размеры |
|||||||||||||
|
D |
D1 |
H |
h |
L |
L1 |
L2 |
A |
B |
B1 |
a |
b |
n |
d |
|
|
5 |
500 |
530 |
580 |
290 |
270 |
360 |
400 |
295 |
450 |
490 |
7 |
12 |
10 |
11 |
Технические характеристики
|
Номер вентилятора |
Двигатель типоразмер |
N,кВт |
n,об/мин |
Количество лопаток, шт |
Масса, кг |
||
|
общего назначения |
взрывобезопасные |
без рамы |
с рамой |
||||
|
5 |
АИР71В6 |
АИМ71В6 |
0,37 |
960 |
8 |
22,8 |
25,8 |
|
АИР71А4 |
АИМ71А4 |
0,55 |
1380 |
8 |
24,6 |
28,6 |
|
