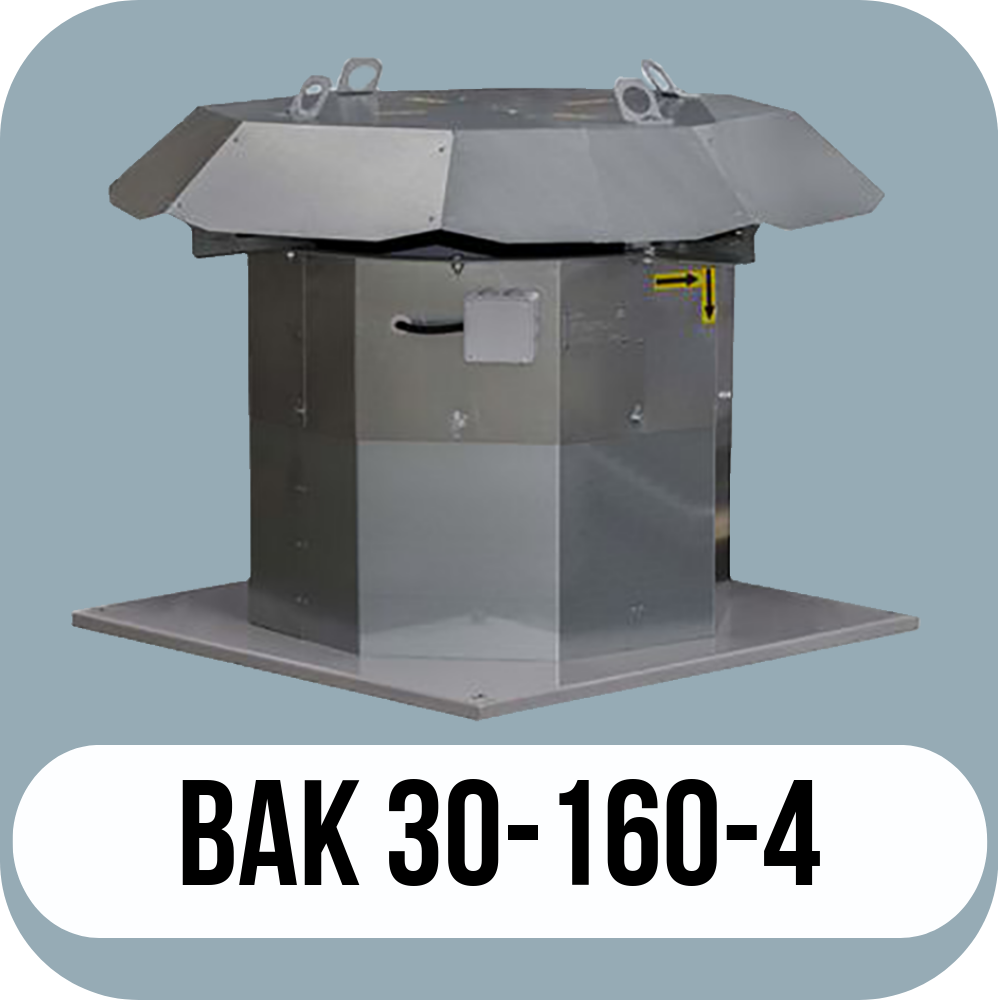

Крышные агрегаты ВАК 30-160-4 устанавливают на кровле зданий и обеспечивают прямую подачу наружного воздуха с над кровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в этих зонах не допуская поступление дыма в эти помещения.
Основные выпускаемые типоразмеры
|
ВАК 30-160 |
ВАК 25-188 | ВАК 14-320 |
| ВАК 25-188-8,0 | ВАК 14-320-10,0 | |
| ВАК 25-188-9,0 | ВАК 14-320-12,5 | |
| ВАК 25-188-10,0 | ||
| ВАК 25-188-11,2 | ||
| ВАК 25-188-12,5 | ||
Назначение крышных агрегатов:
- Устанавливаются на кровле для подачи наружного воздуха в лестничные и лифтовые зоны.
- Создают избыточное давление, предотвращая проникновение дыма.
- Облегчают вентиляционную систему и освобождают пространство на техническом этаже.
Конструкция и особенности:
- Используются осевые вентиляторы серий ВО 14-320, ВО 25-188, ВО 30-160, выбор зависит от параметров.
- Входная шахта защищает от осадков и снижает потери давления, обеспечивая равномерный поток воздуха.
- Агрегаты доступны в трёх компоновках, монтаж на кровлю упрощён в исполнении № 3.
Условия эксплуатации:
- Климат: умеренный (У) и тропический (Т) по ГОСТ 15150-69.
- Температура окружающей среды: от -40ºС до +40ºС.
- Перемещаемая среда не должна содержать липких веществ, волокон, агрессивных паров или пыли выше 100 мг/м³.
- Допустимая вибрация на месте установки: не более 2 мм/с.
Основные размеры
|
|
|
Варианты изготовления
-
Общего назначения из углеродистой стали
Маркировка
Пример: Вентилятор ВАК - ВО 25 - 188 -10 — 15/1500-02-35-10
- Обозначение: ВАК
- Тип вентилятора - ВО 25-188
- номер вентилятора - 10
- установочная мощность Ny=15 кВт и частота вращения двигателя n=1500
- компоновка - 02
- угол установки лопаток колеса, град. - 35
- угол установки лопаток направляющего аппарата, град - 10
Габаритные и присоединительные размеры
|
Обозначение вентилятора |
Размеры, мм |
Масса, кг исполнение |
||||||||||||||
|
D |
D1 |
D2 |
H |
H1 |
H2 |
H3 |
H4 |
B |
b x c |
n |
||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
|||||||||||
|
ВАК 30-160-4 |
400 |
430 |
450 |
860 |
580 |
1080 |
380 |
200 |
280 |
500 |
700 |
7х12 |
10 |
100 |
90 |
115 |
