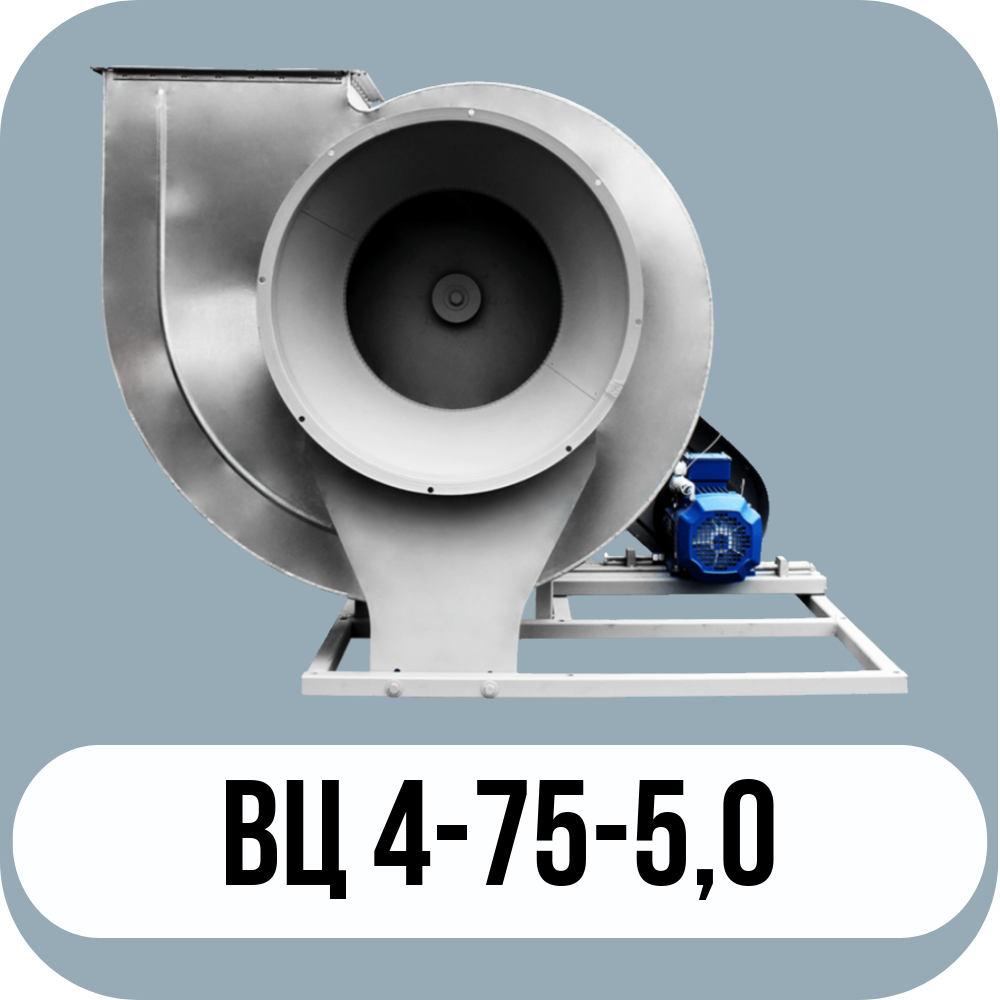

Радиальный вентилятор ВЦ 4-75 №5,0

Радиальный вентилятор ВЦ 4-75 №5 низкого давления производится в соответствии с ТУ 4861-001-85589750.

Этот вентилятор изготавливается по первой конструктивной схеме, с прямым соединением с двигателем. Его производительность составляет от 1950 м³/ч до 8900 м³/ч. Вентиляторы ВЦ 4-75 №5 применяются в системах, где требуется высокая эффективность и минимальный уровень шума, как в составе канальных, так и бесканальных систем вентиляции. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Максимально допустимая температура рабочей среды для данного типа вентилятора составляет до +80°С.

Основные выпускаемые типоразмеры

2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0

Исполнение 1

Технические характеристики Радиальные вентиляторы ВЦ 4-75 №5,0, исполнение 1

 ЭлектродвигательПараметры в рабочей зоне Виброизоляторы
Относительный диаметр колеса Частота вращения, об/минУстановленная мощность, кВтТип электродвигателяПроизводительность,
1000 х м3/ч
Полное давление, ПаМасса*, кгМаркаКоличество в комплекте
0,9 960 0,55 71B6 1,95-4,6 265-107 79 до-40 5
1450 1,1 80A4 2,97-7,0 620-245 82
0,95 960 0,55 71B6 2,7-4,9 330-165 79
1450 1,5 80B4 4,2-7,3 750-375 86
1 960 0,75 80A6 2,6-5,25 370-180 87
1450 2,2 90L4  3,95-7,9 860-440 93
1,05 960 1,1 80B6 3,7-5,9 450-207 91
1450 3 100S4 4,2-8,9 1050-470 106
1,1 960 1,1 80B6 2,95-5,8 530-275 91
1450 3 100S4 4,45-8,8 1200-620 106

*При изменении типа двигателя масса может меняться

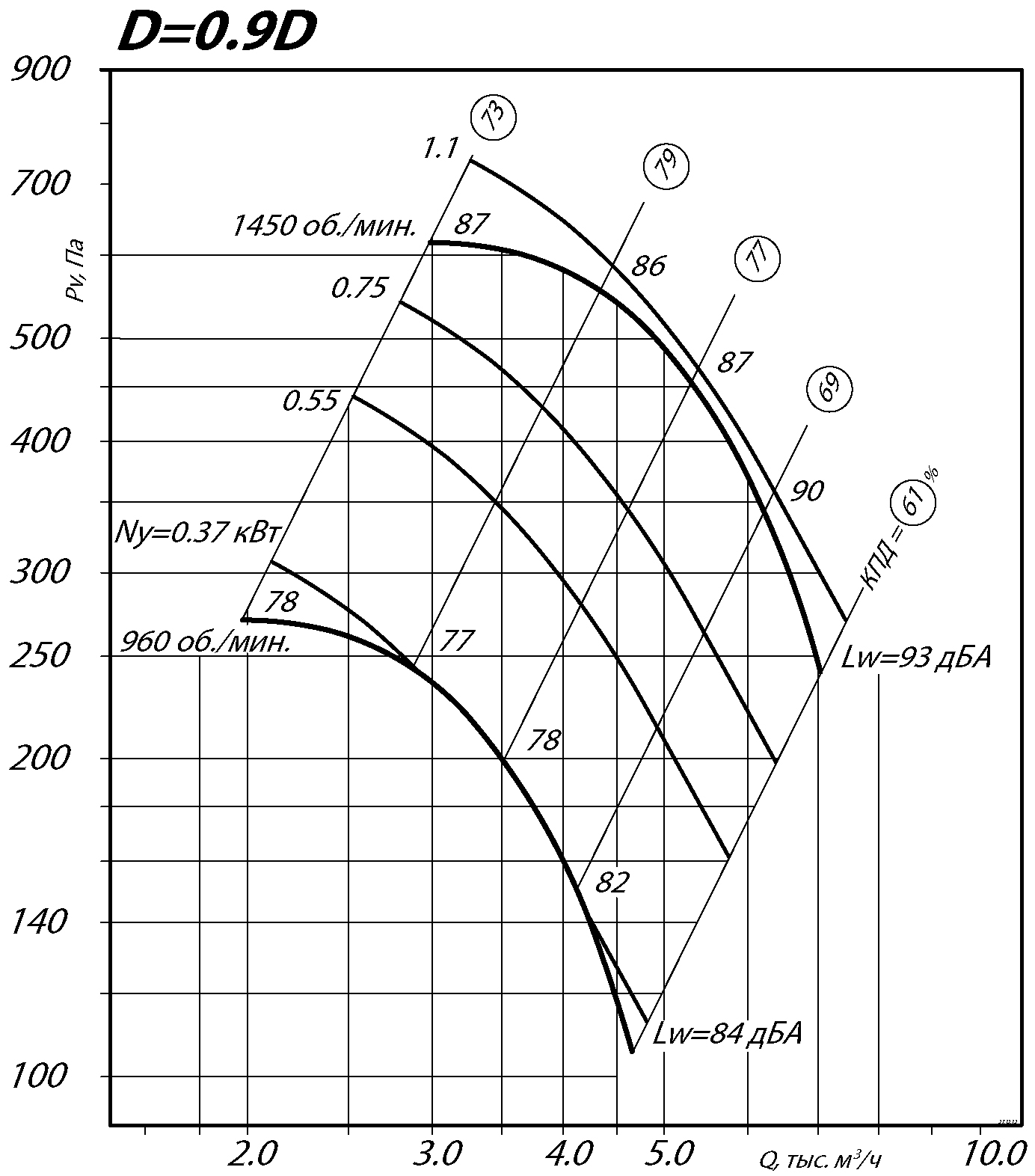

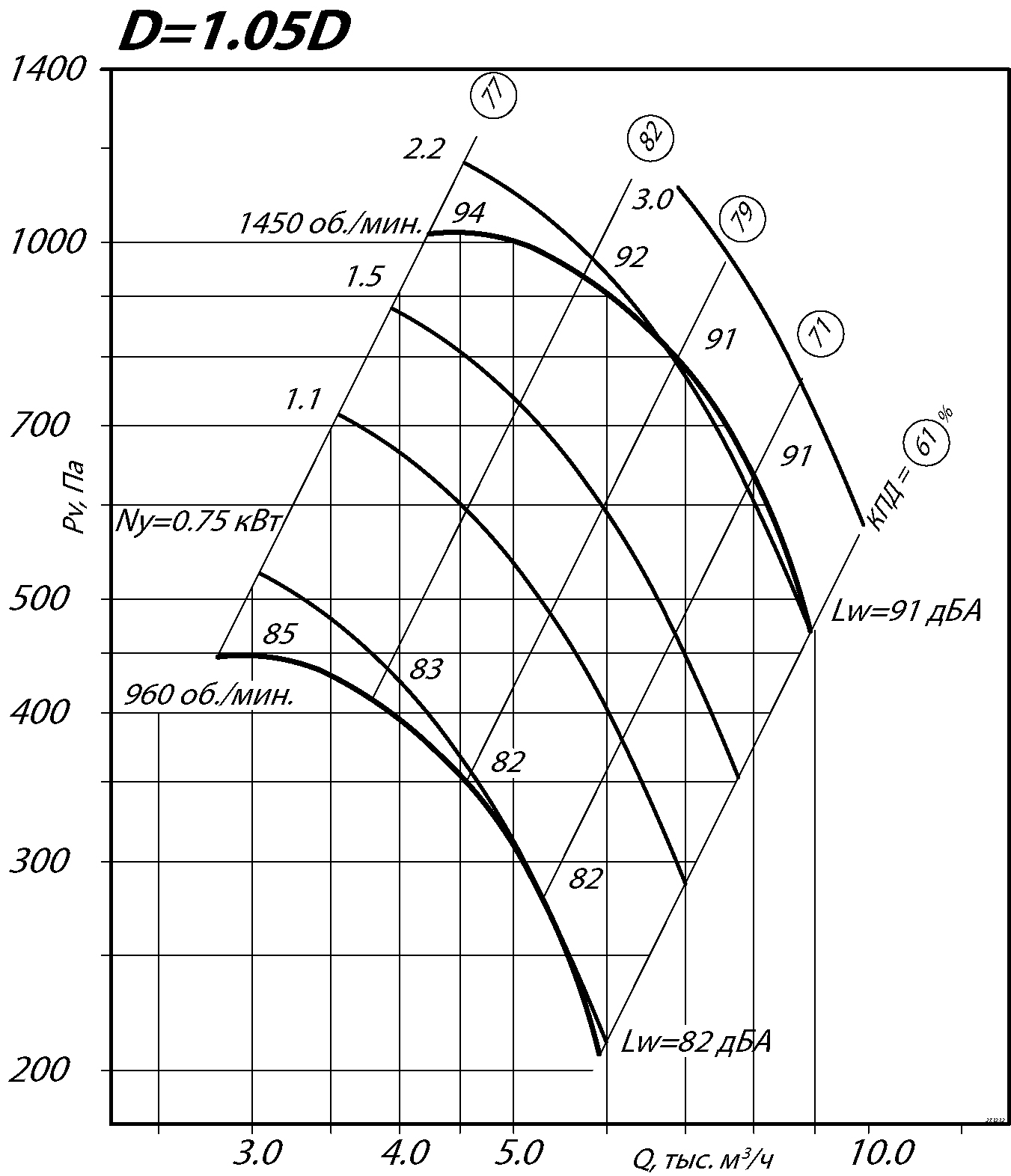

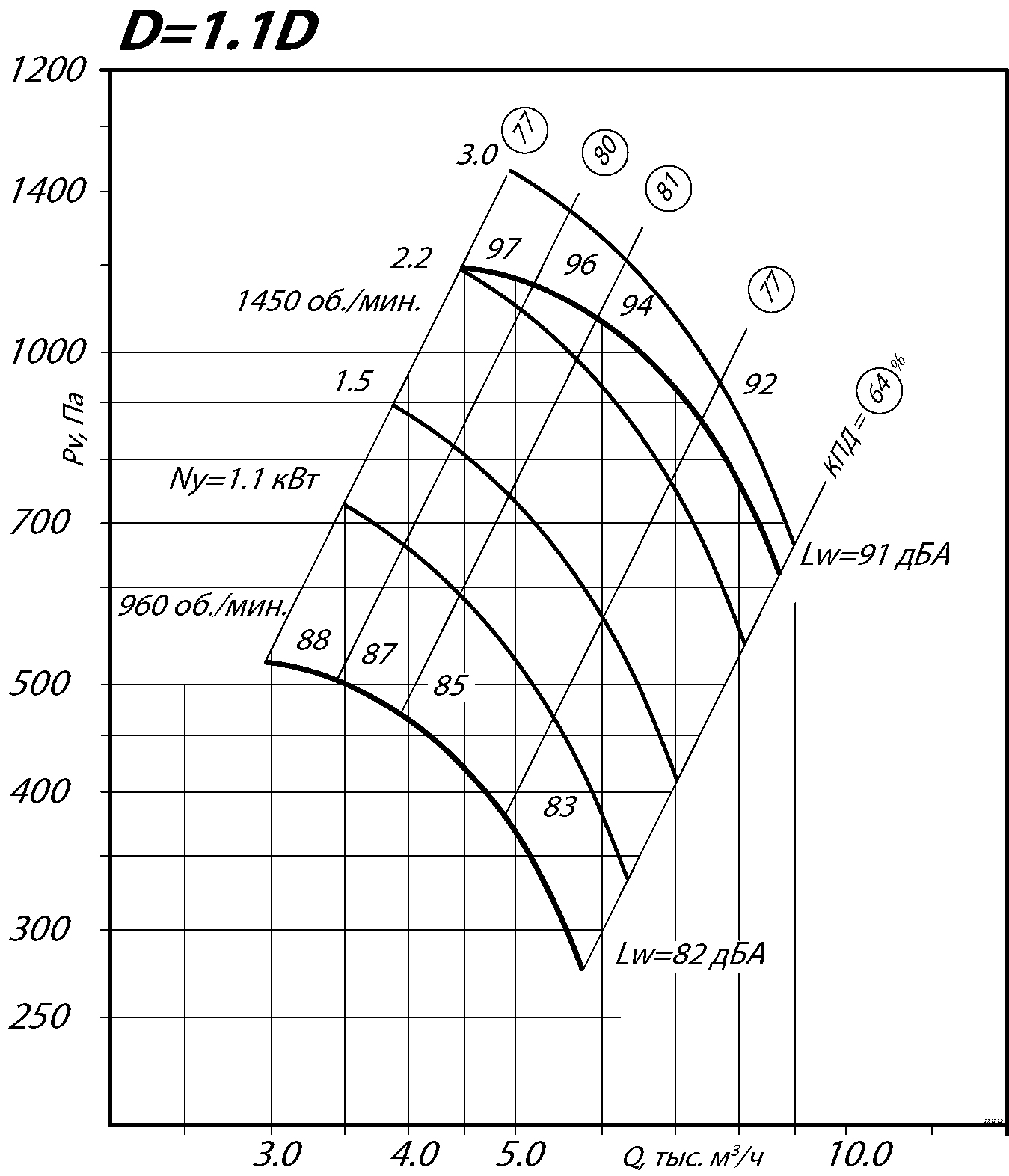

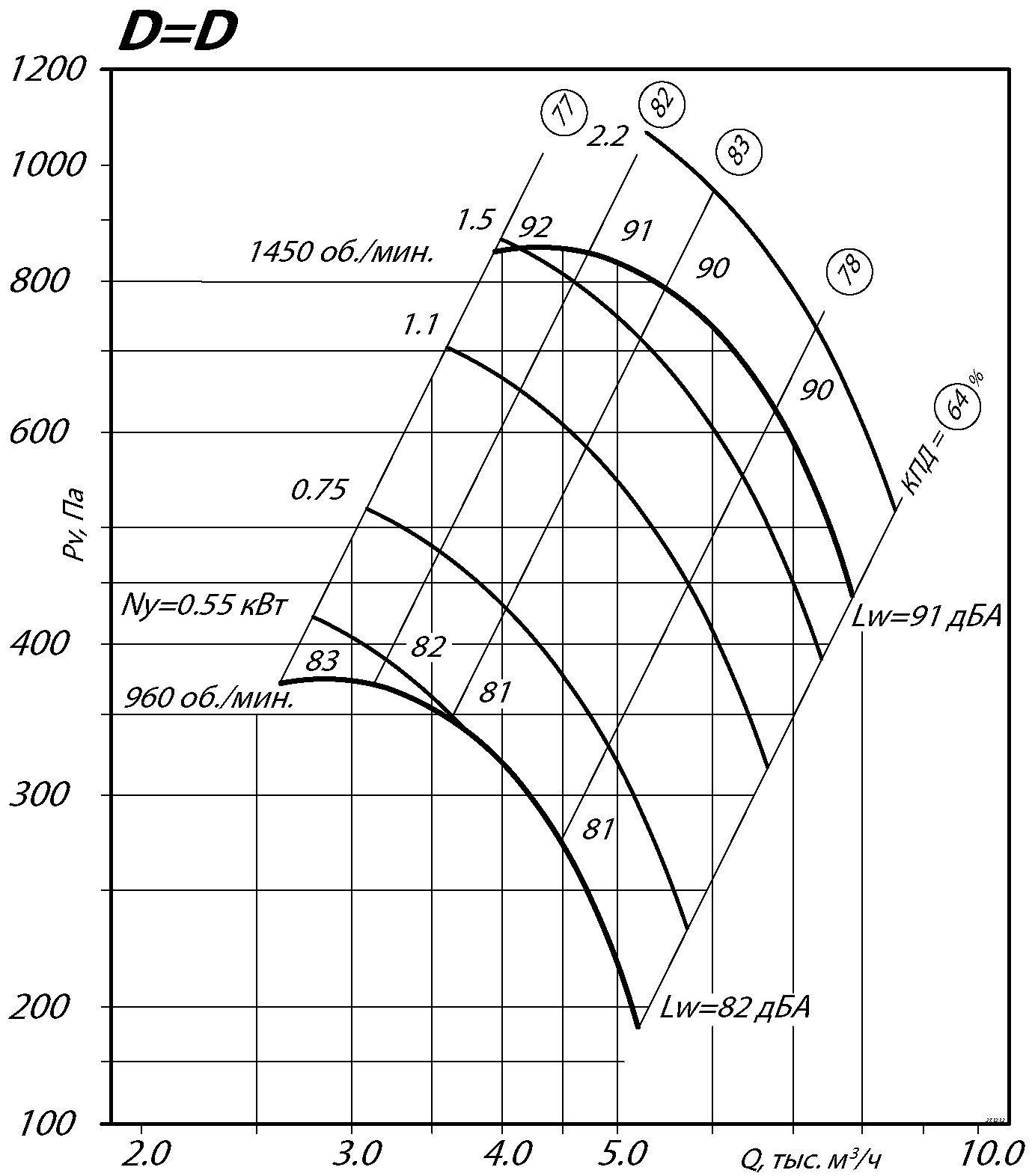

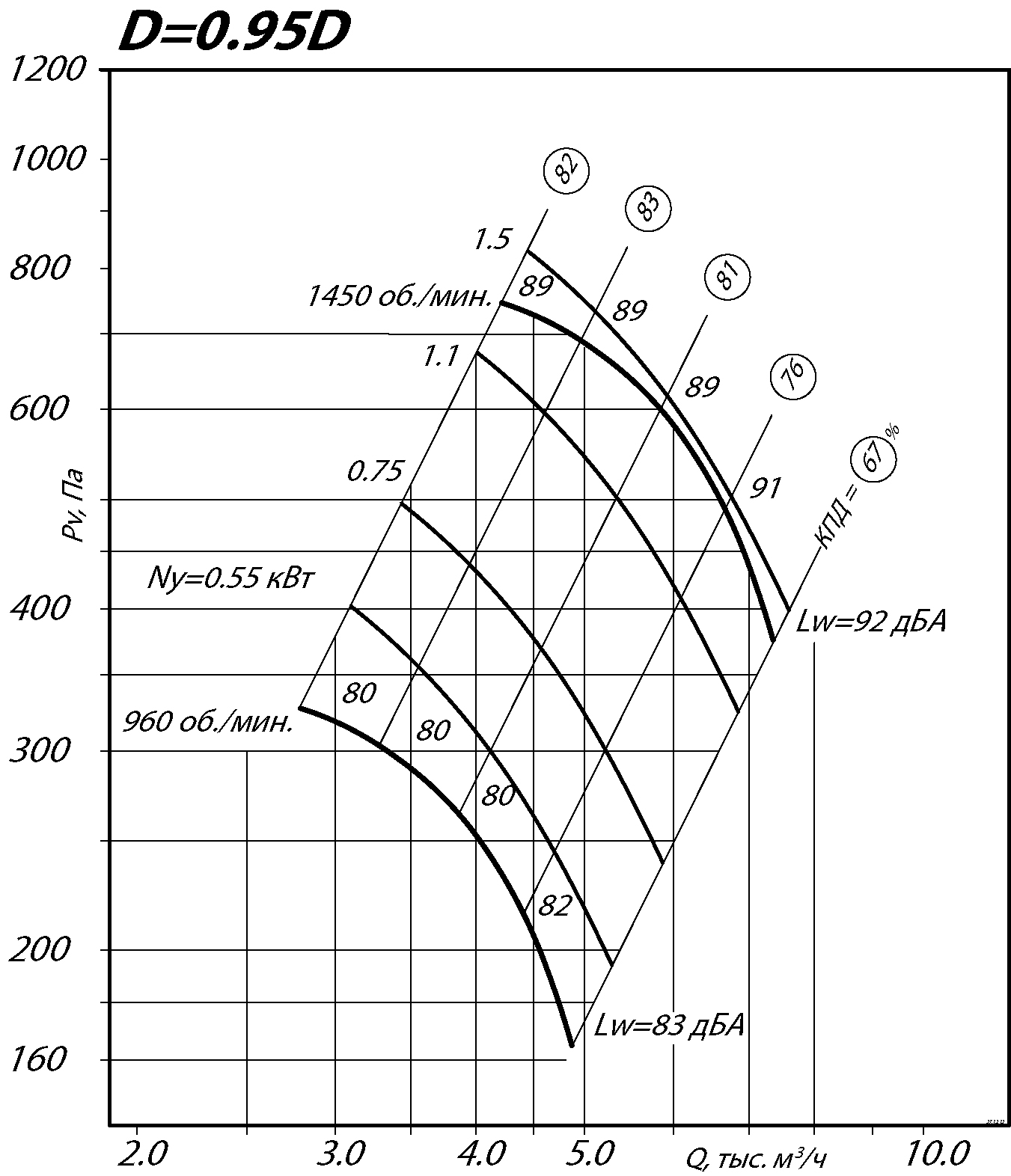

Аэродинамические характеристики радиального вентилятора ВЦ 4-75 № 5,0, исполнение 1

80 75 5 1
80 75 5 2
80 75 5 3
80 75 5 4
80 75 5 5

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 № 5,0, исполнение 1

ГПР ВР 80 75 №5,0

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

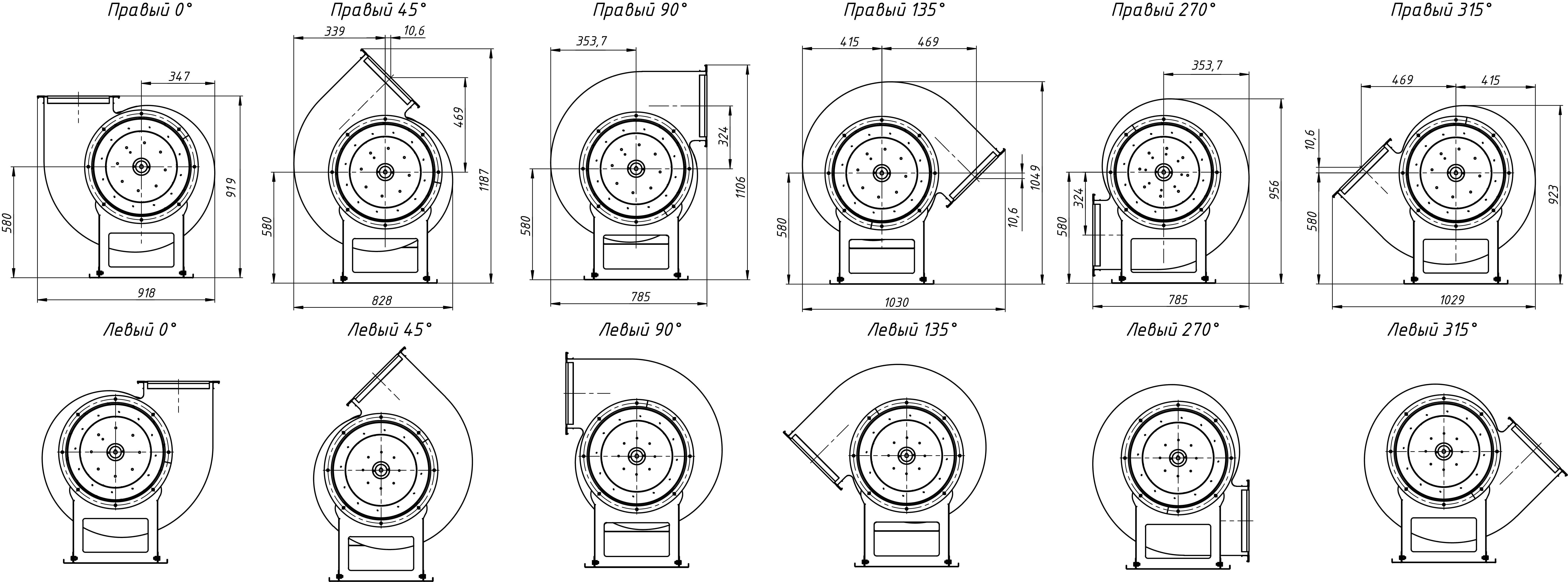

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 № 5,0, исполнение 1, зависящие от положения корпуса

 ГПР ВР 80 75 №5,0 повороты

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 4-75 № 5,0, исполнение 1

 Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин631252505001000200040008000Lpa, дБА
1500 71 73 81 71 72 70 62 53 78
3000 80 84 92 85 83 81 73 64 89

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
