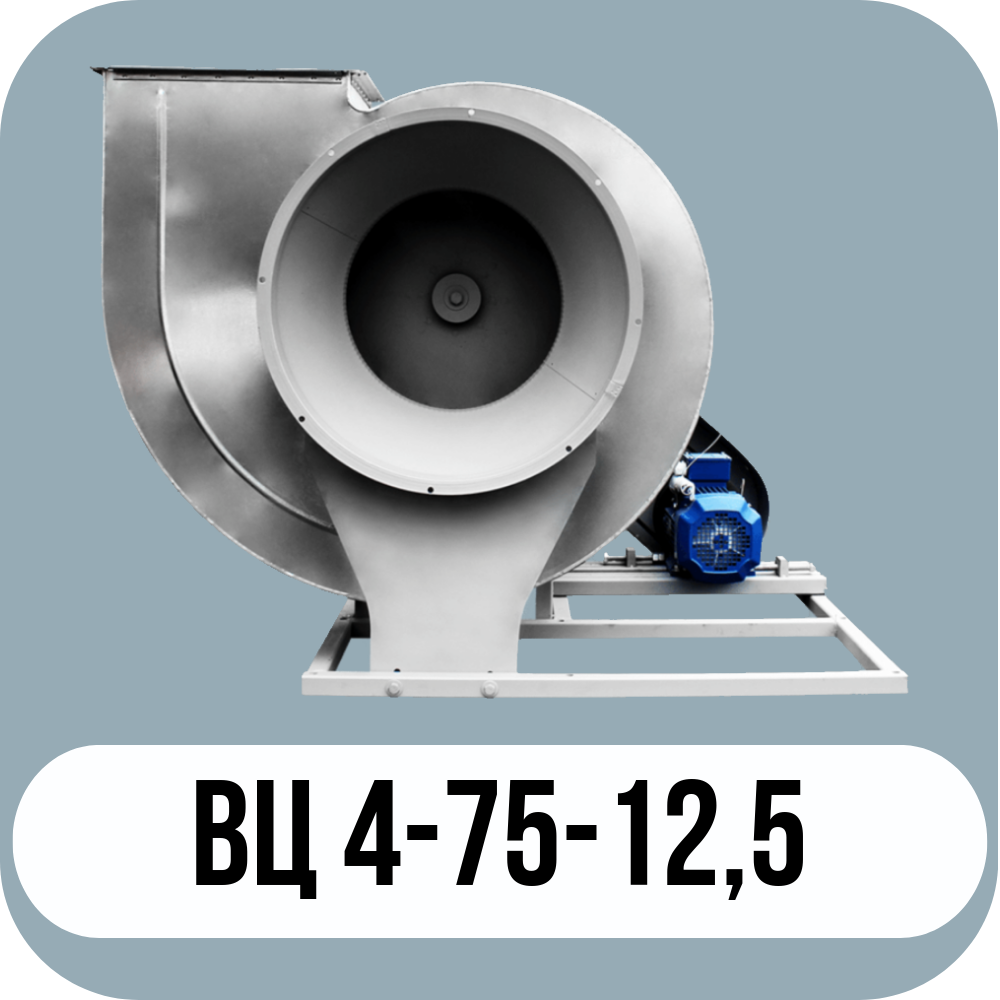

Вентилятор радиальный ВЦ 4-75 №12,5 низкого давления изготавливается в соответствии с ТУ 4861-003-40971854-2021
Этот вентилятор выпускается по первой конструктивной схеме, с прямым соединением с двигателем, а также по пятой схеме, с ременным приводом. Его производительность варьируется от 23700 м³/ч до 70500 м³/ч. Вентиляторы ВЦ 4-75 №12,5 применяются в системах, где необходимо обеспечить высокую эффективность при минимальном уровне шума как в составе канальных, так и бесканальных систем вентиляции. Они могут быть подключены к системе воздуховодов или установлены на крыше или стенах здания. Максимально допустимая температура рабочей среды для данного типа вентилятора составляет до +80°С.
Основные выпускаемые типоразмеры
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
- Скачать паспорт вентилятор радиальный ВЦ 4-75-12,5
Технические характеристики Радиальные вентиляторы ВЦ 4-75 №12,5 Исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 725 | 15 | 180M8 | 23,7-54,6 | 980-385 | 700 | до-44 | 6 |
| 960 | 30 | 200L6 | 31-72,4 | 1705-685 | 772 | |||
| 0,95 | 725 | 18,5 | 200M8 | 33,7-58,1 | 1170-590 | 736 | ||
| 960 | 37 | 225M6 | 44,2-75,8 | 2085-1128 | 835 | |||
| 1 | 725 | 22 | 200L8 | 31,1-61,5 | 1350-700 | 770 | ||
| 960 | 45 | 250S6 | 41,3-80,7 | 2345-1224 | 912 | |||
| 1,05 | 725 | 30 | 225M8 | 34,1-69,1 | 1600-750 | 842 | ||
| 1,1 | 725 | 37 | 250S8 | 34,1-70,5 | 1870-895 | 933 | ||
*При изменении типа двигателя масса может меняться

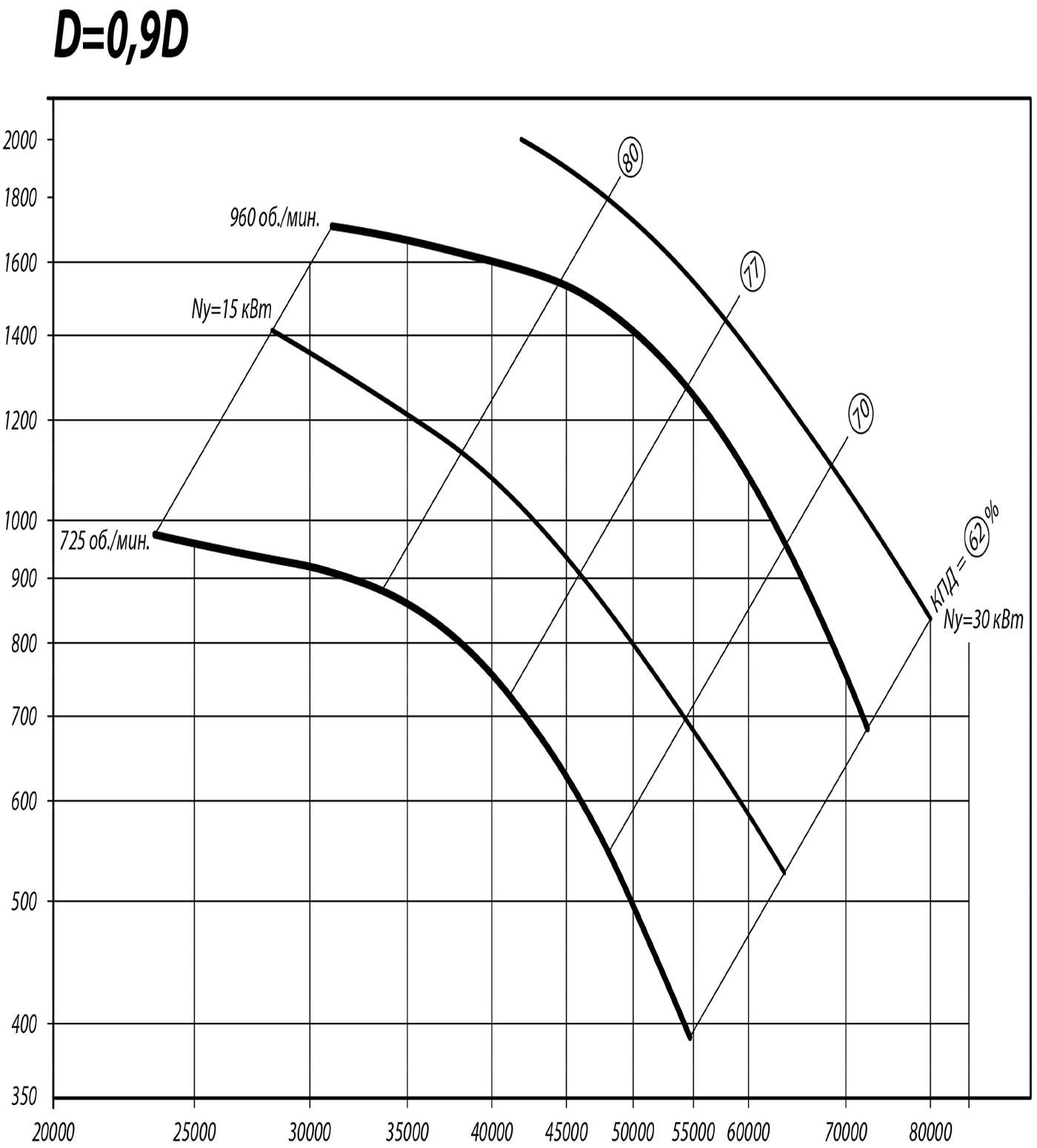

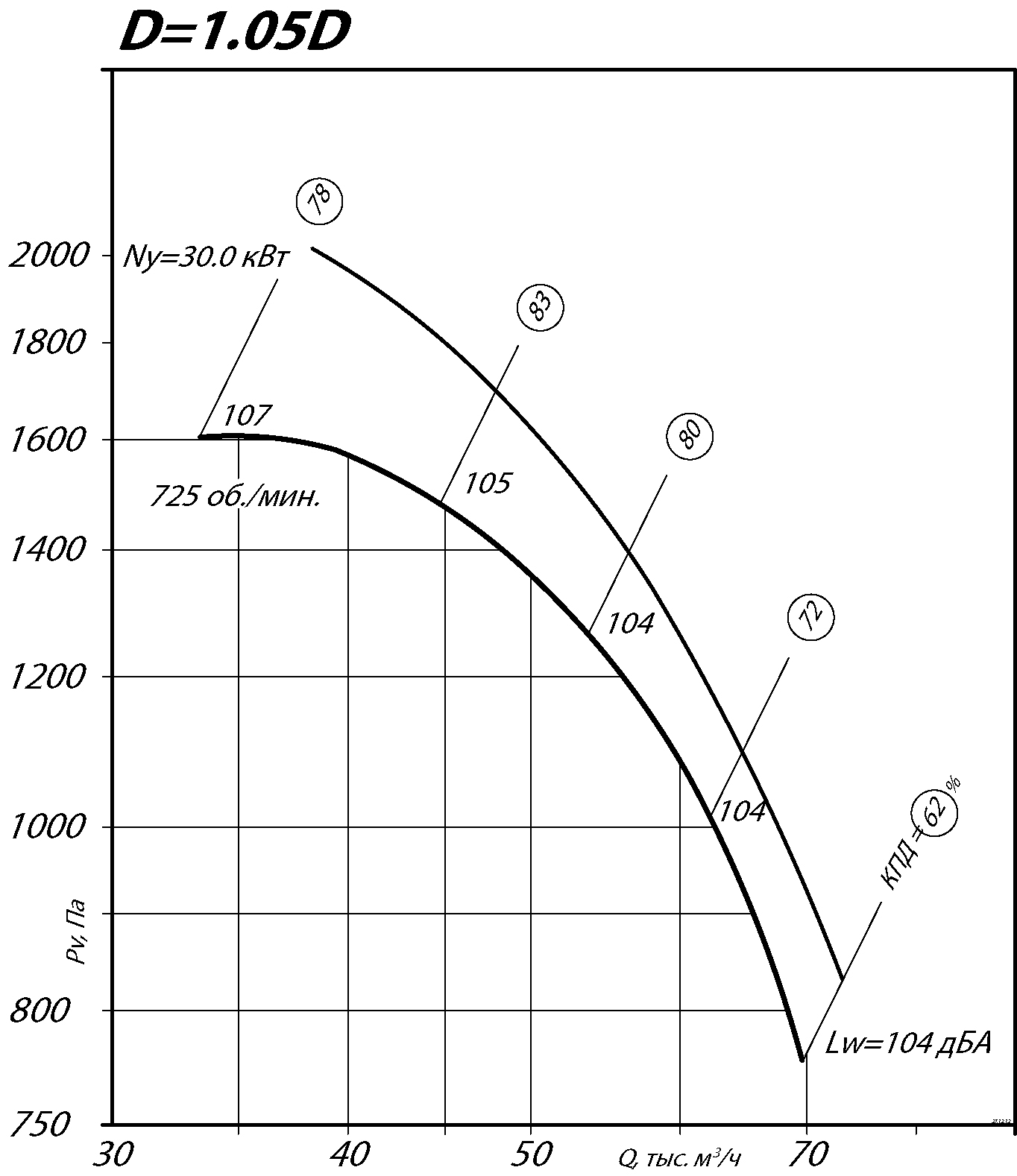

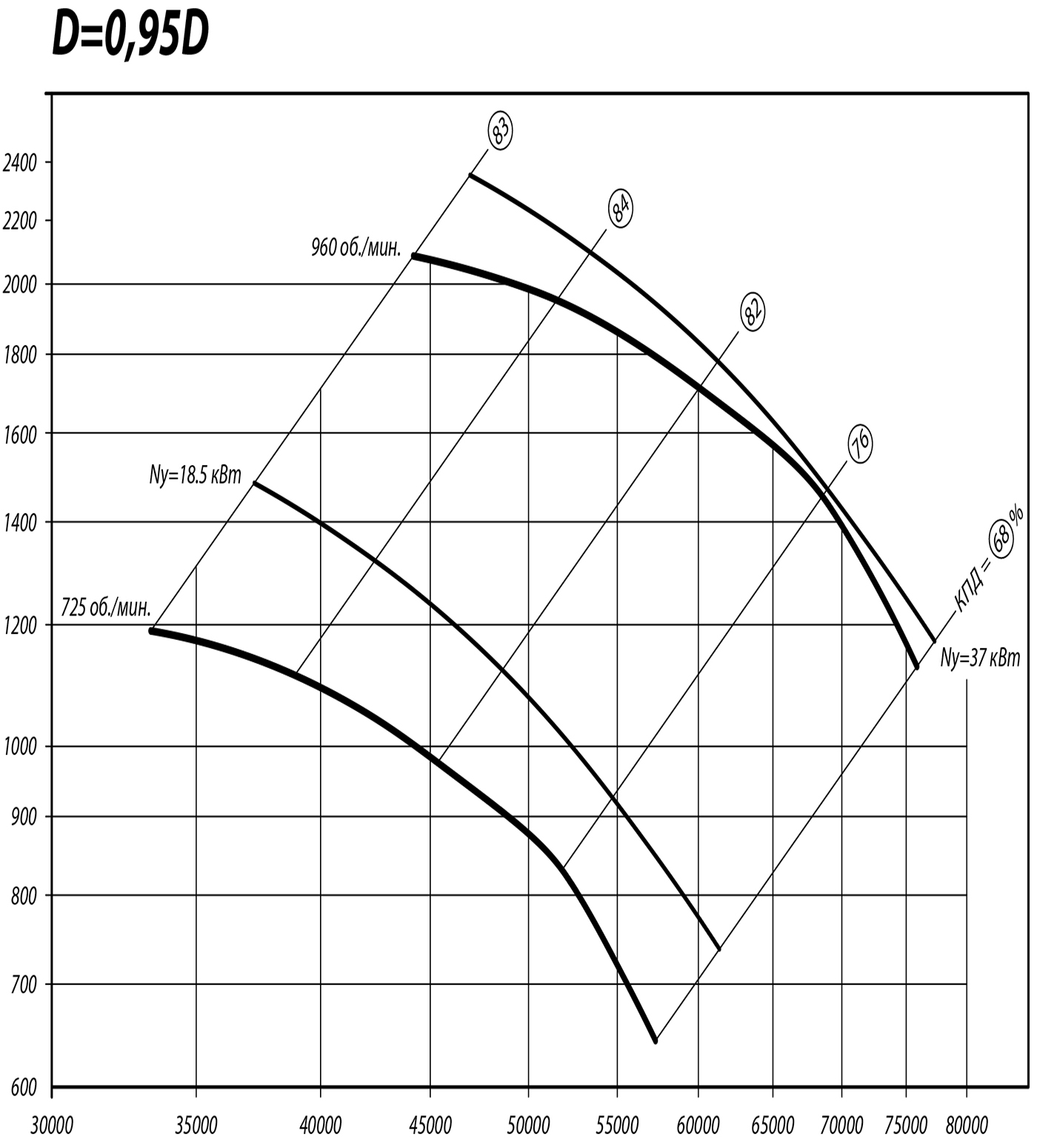

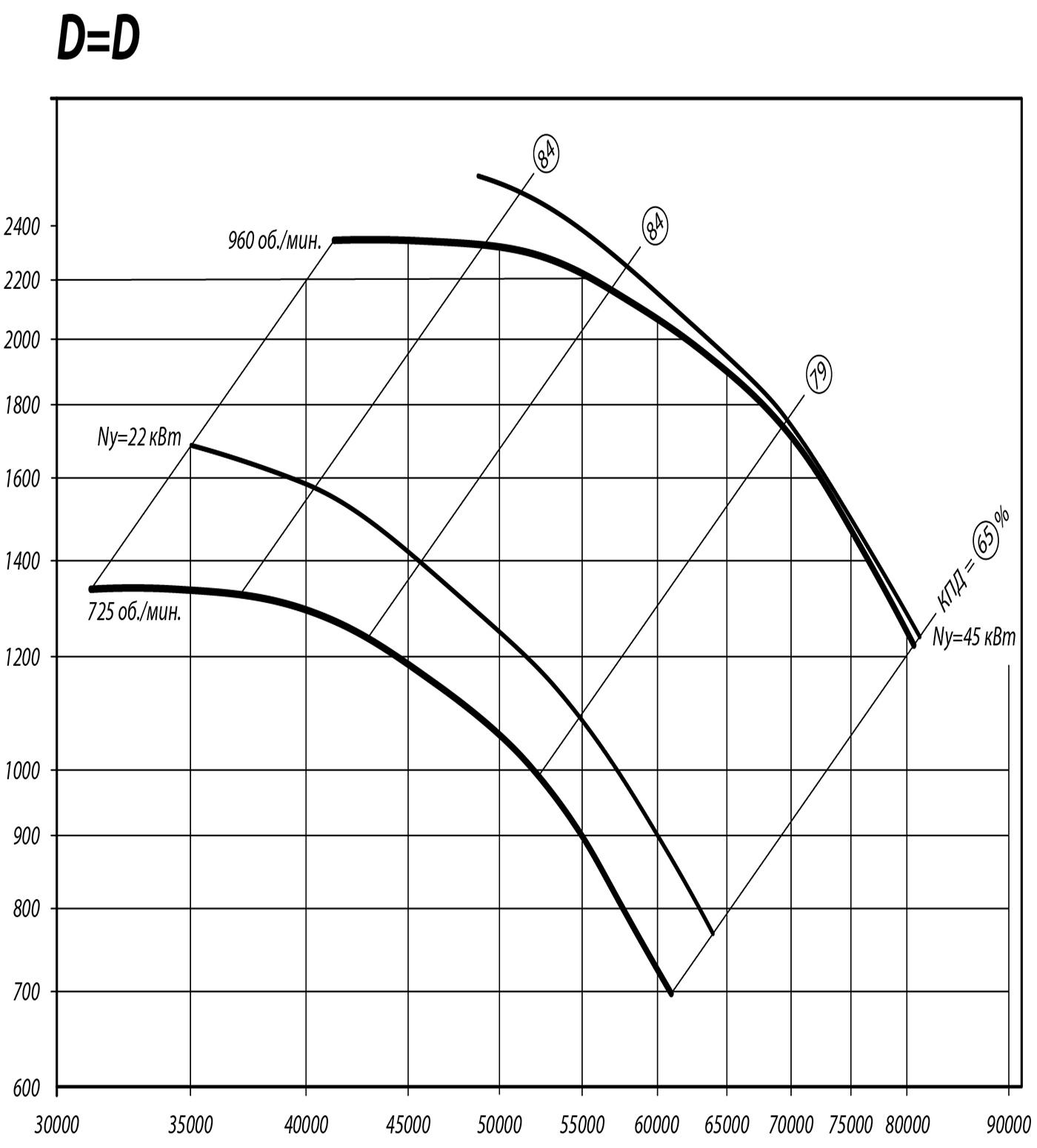

Аэродинамические характеристики радиального вентилятора ВЦ 4-75 №12,5 Исполнение 1

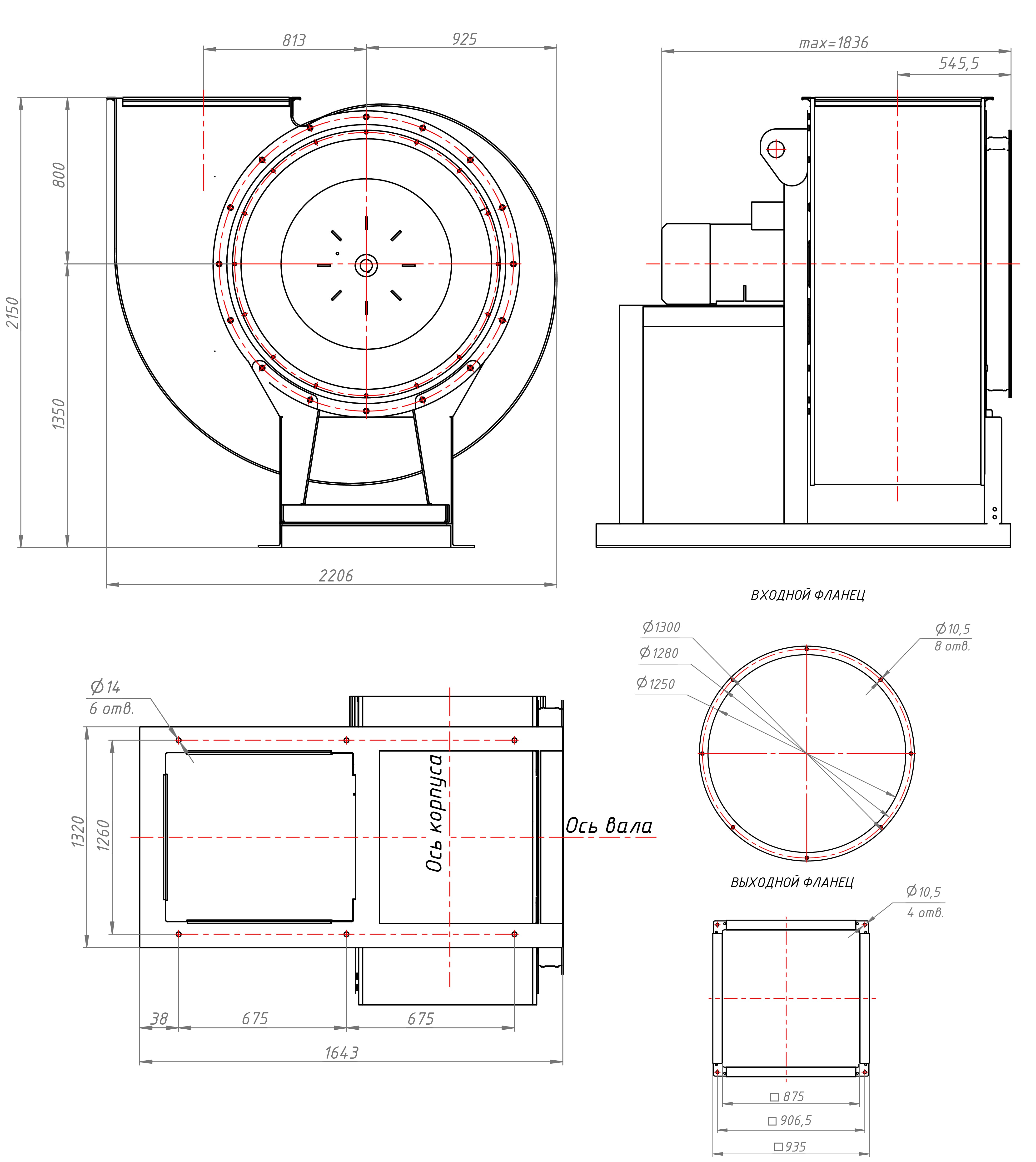

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 №12,5 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

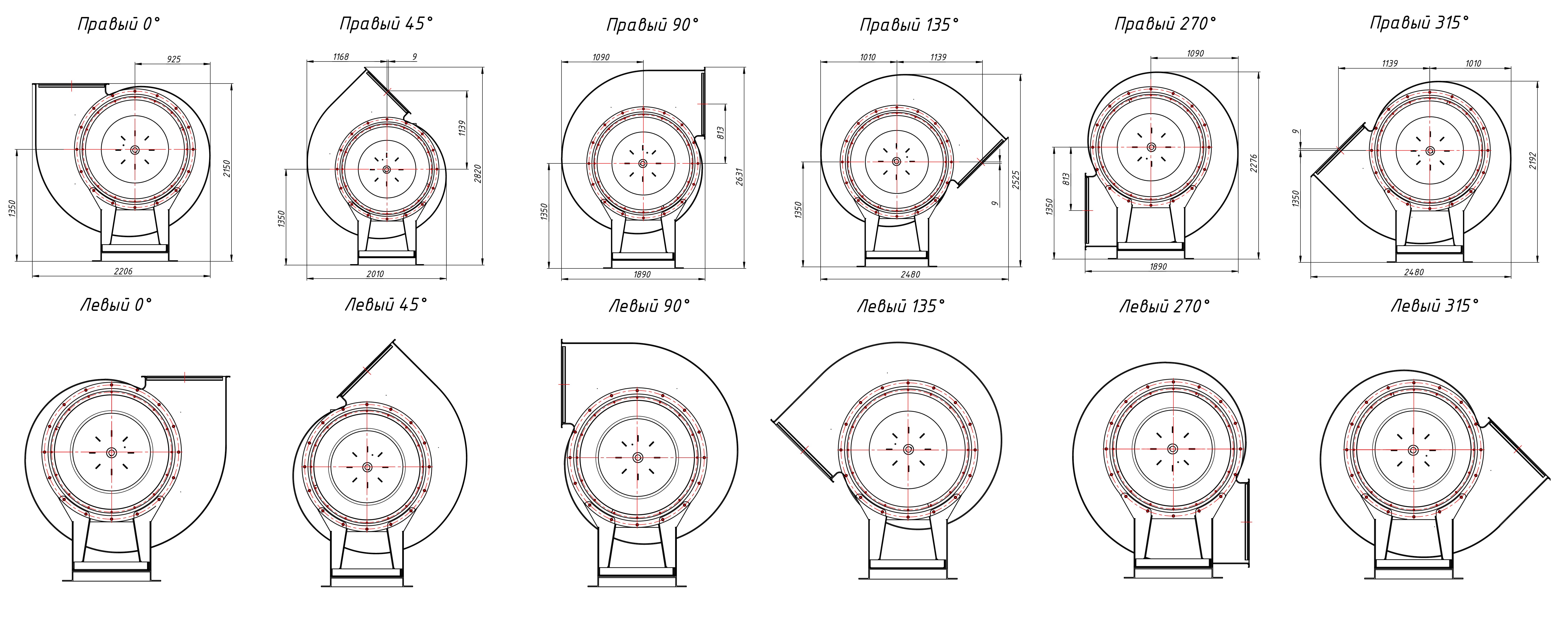

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 №12,5 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 4-75 №12,5 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 98 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 4-75 №12,5 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 385 | 3,0 | подбор | 13,7-33,5 | 375-145 | 1152 | ДО-44 | 6 |
| 425 | 4,0 | подбор | 14,8-36,1 | 455-190 | 1152 | |||
| 475 | 5,5 | подбор | 16,5-40,1 | 580-245 | 1152 | |||
| 535 | 7,5 | подбор | 18,6-45,1 | 730-300 | 1152 | |||
| 605 | 11,0 | подбор | 21,8-52,1 | 920-380 | 1152 | |||
| 675 | 15,0 | подбор | 23,5-58,1 | 1180-470 | 1152 | |||
| 720 | 18,5 | подбор | 25,1-61,1 | 1310-540 | 1152 | |||
| 765 | 22,0 | подбор | 26,7-65,1 | 1490-610 | 1152 | |||
| 850 | 30,0 | подбор | 29,8-71,4 | 1820-750 | 1152 | |||
*При изменении типа двигателя масса может меняться

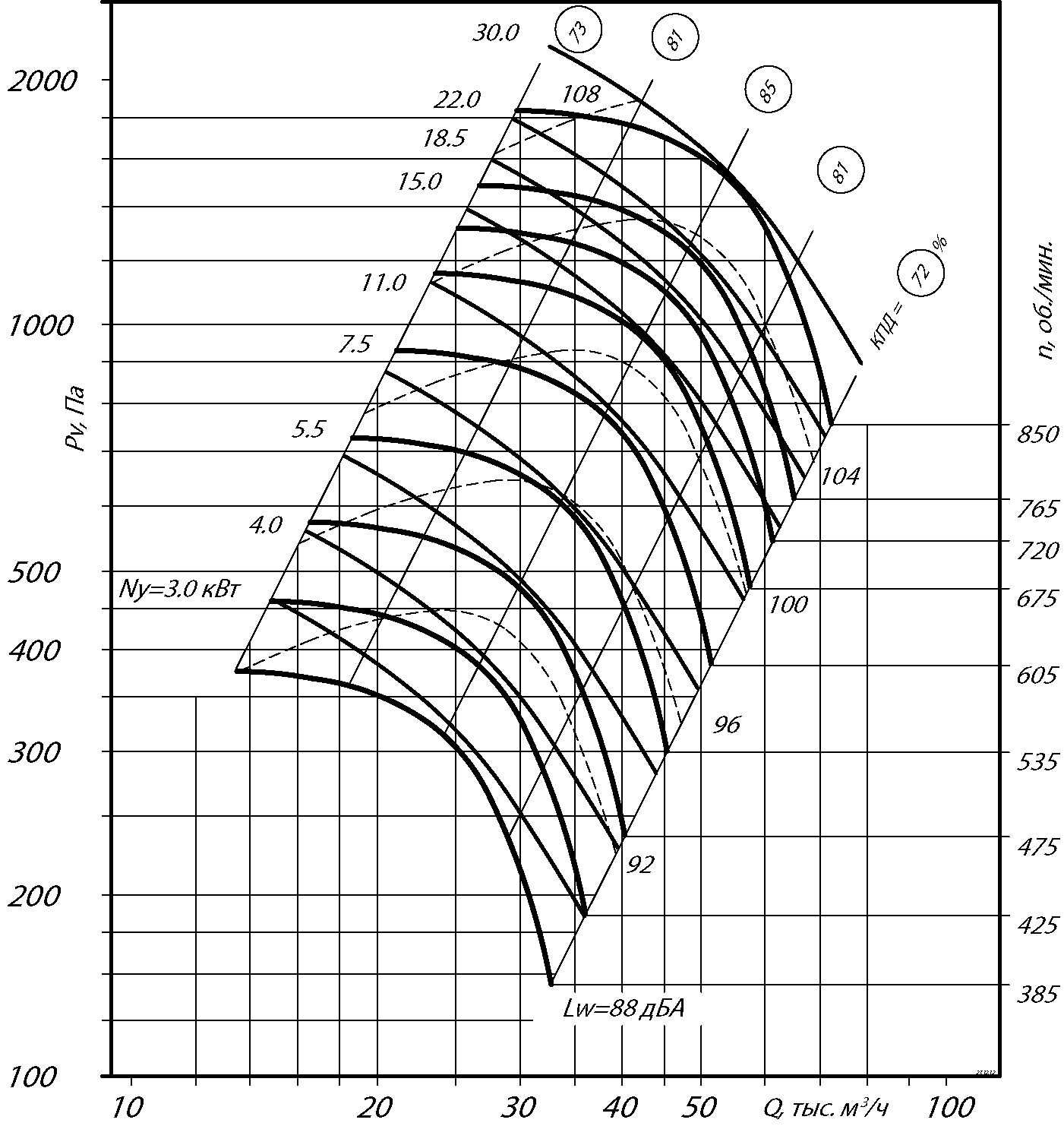

Аэродинамические характеристики радиального вентилятора ВЦ 4-75 №12,5 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 №12,5 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

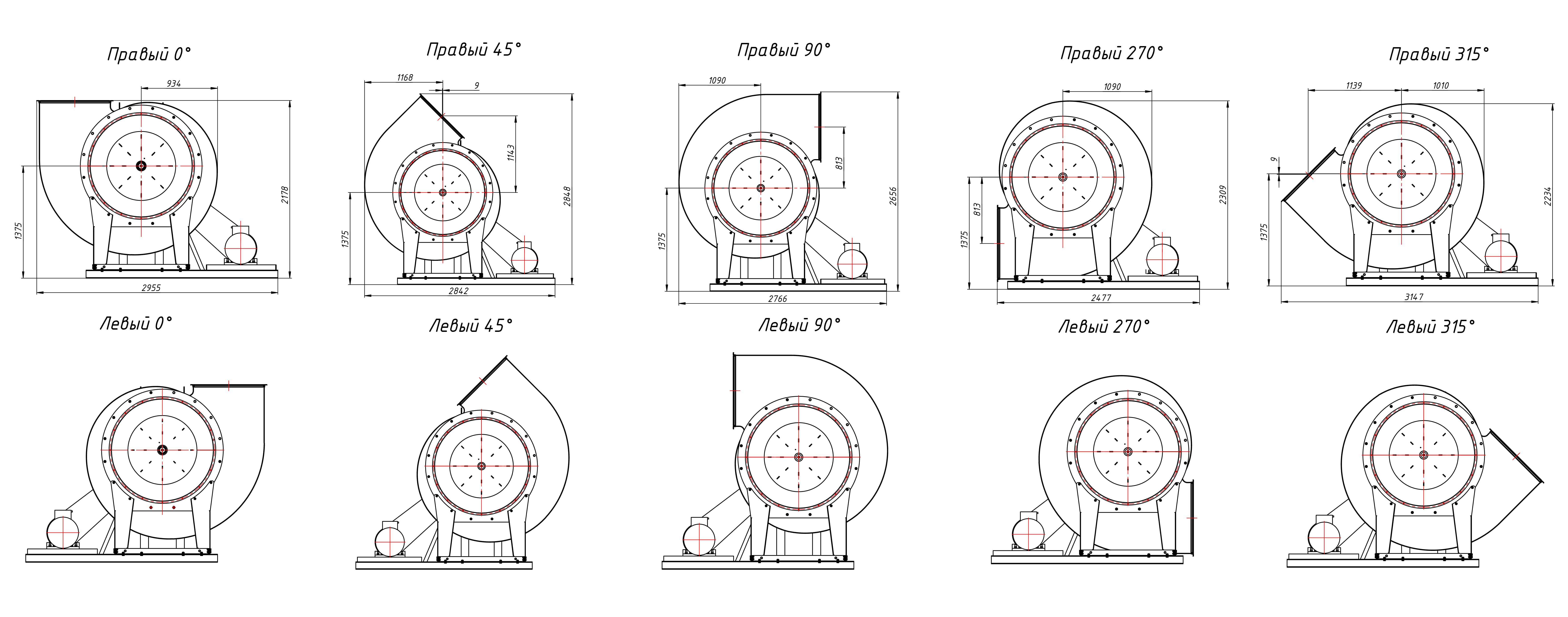

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 №12,5 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

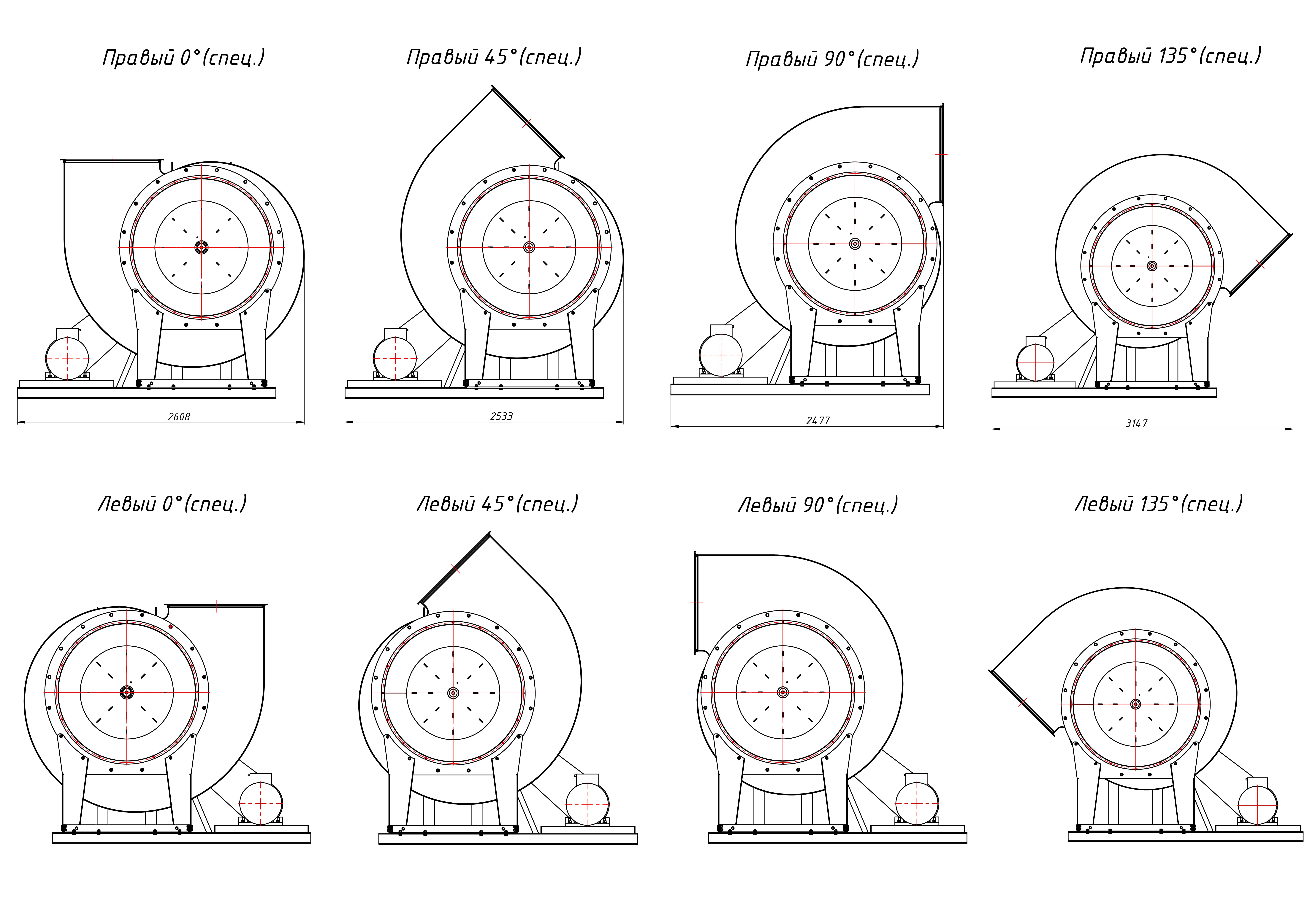

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-75 №12,5 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 4-75 №12,5 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 536 | 91 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
| 602 | 95 | 97 | 93 | 91 | 88 | 83 | 76 | 67 | 93 |
| 685 | 97 | 100 | 96 | 94 | 91 | 86 | 79 | 70 | 97 |
| 768 | 99 | 102 | 98 | 96 | 93 | 88 | 81 | 72 | 99 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
