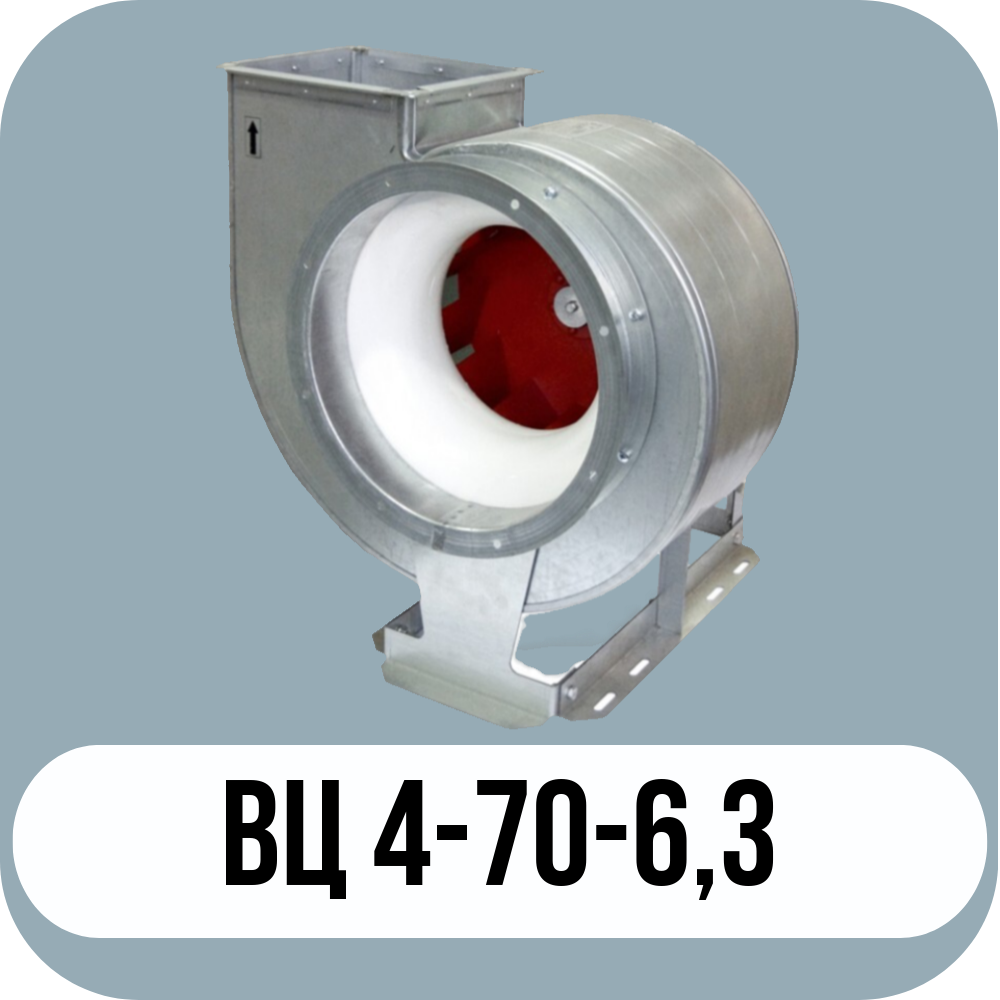

Радиальный вентилятор ВЦ 4-70 №6,3 с низким давлением изготавливается в соответствии с ТУ 4861-003-40971854-2021
Этот вентилятор производится в двух вариантах: с непосредственным соединением с двигателем (по 1-ой конструктивной схеме) и с ременным приводом (по 5-ой схеме).
Посмотреть весь модельный ряд
Основные выпускаемые типоразмеры
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0
Исполнение 1
Технические характеристики Радиальные вентиляторы ВЦ 4-70 №6,3 Исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 0,9 | 960 | 1,1 | 80B6 | 4,0-9,2 | 430-170 | 122 | до-41 | 5 |
| 1450 | 4 | 100L4 | 6,0-14,0 | 980-390 | 134 | |||
| 0,95 | 960 | 1,5 | 90L6 | 5,6-9,8 | 520-260 | 125 | ||
| 1450 | 5,5 | 112M4 | 8,5-12,8 | 1190-600 | 147 | |||
| 1 | 960 | 2,2 | 100L6 | 5,2-10,5 | 600-310 | 136 | ||
| 1450 | 5,5 | 112M4 | 8,0-15,8 | 1380-710 | 148 | |||
| 1,05 | 960 | 2,2 | 100L6 | 5,6-11,8 | 720-340 | 137 | ||
| 1450 | 7,5 | 132S4 | 8,5-17,8 | 1650-770 | 177 | |||
| 1,1 | 960 | 3 | 112MA6 | 5,85-12,0 | 830-400 | 149 | ||
| 1450 | 11 | 132M4 | 8,7-18,0 | 1900-900 | 191 | |||
*При изменении типа двигателя масса может меняться

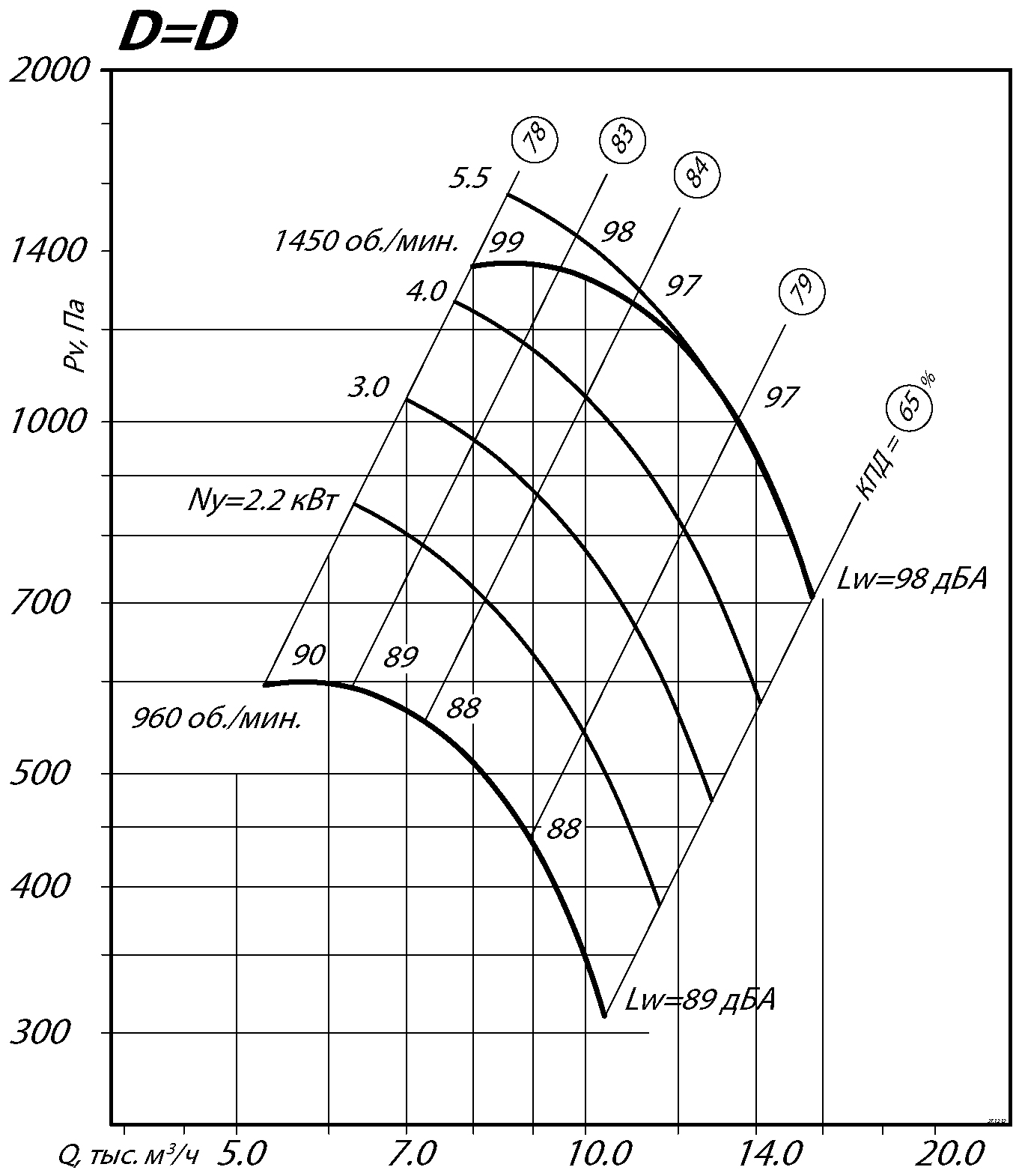

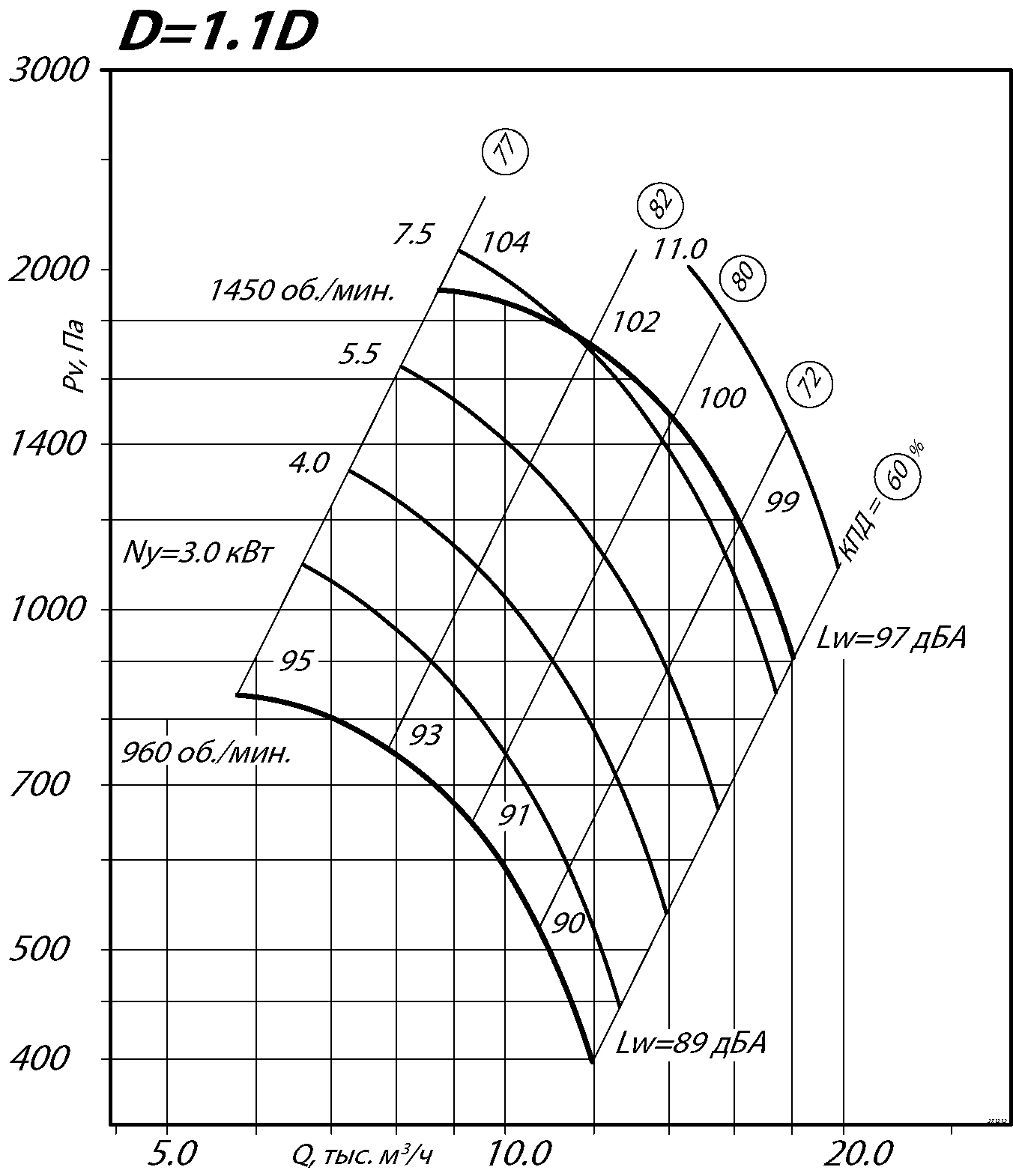

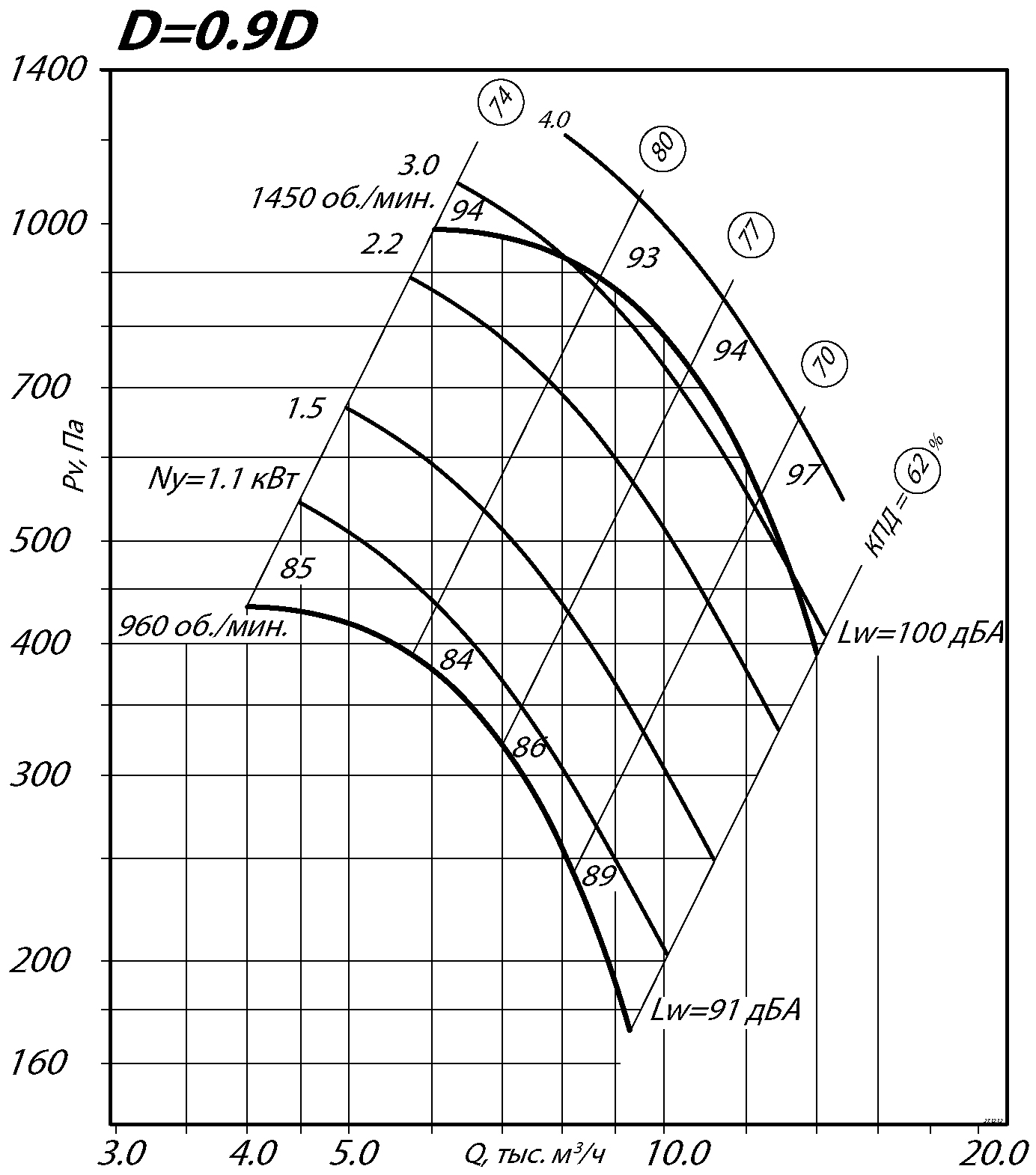

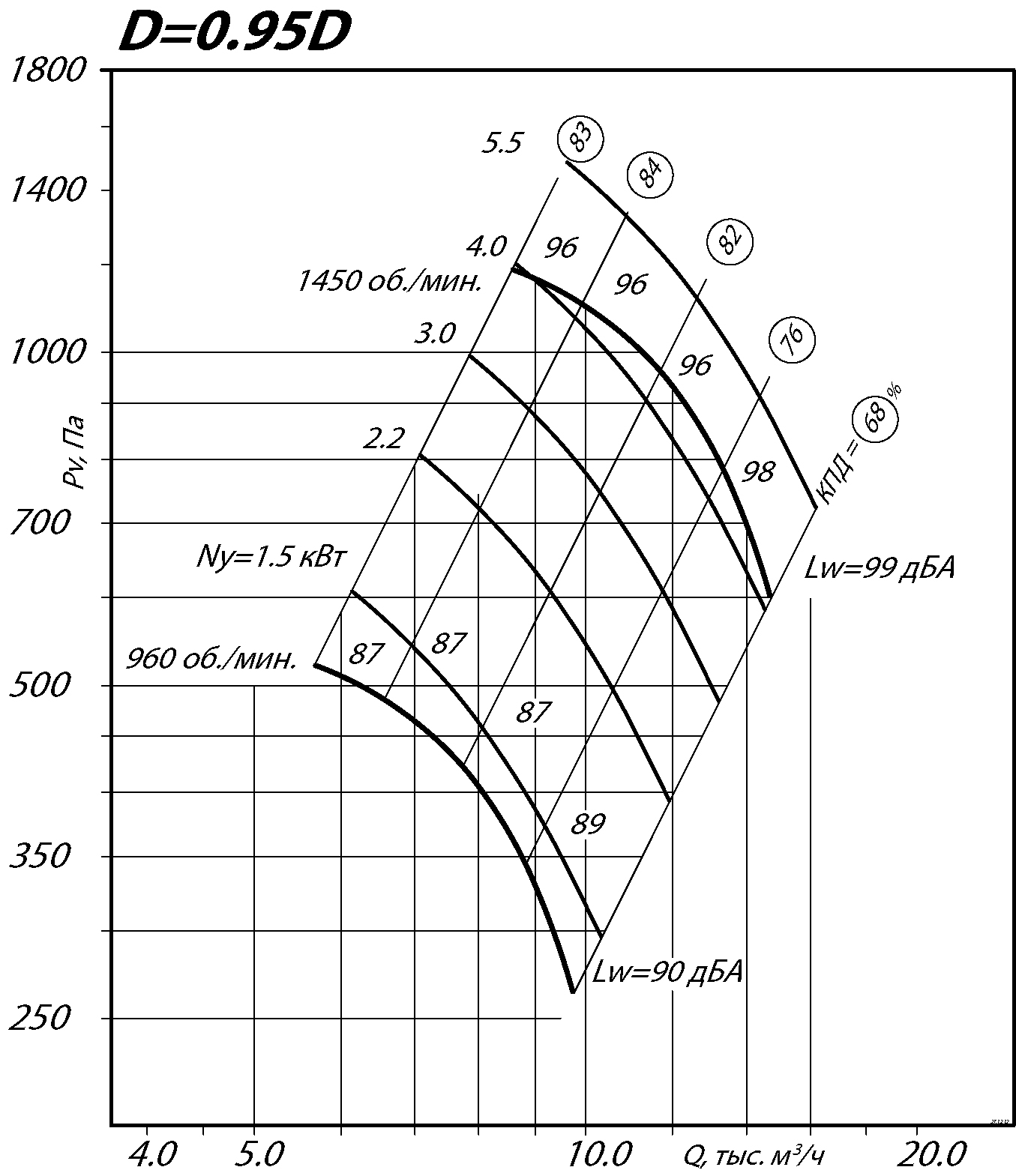

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1

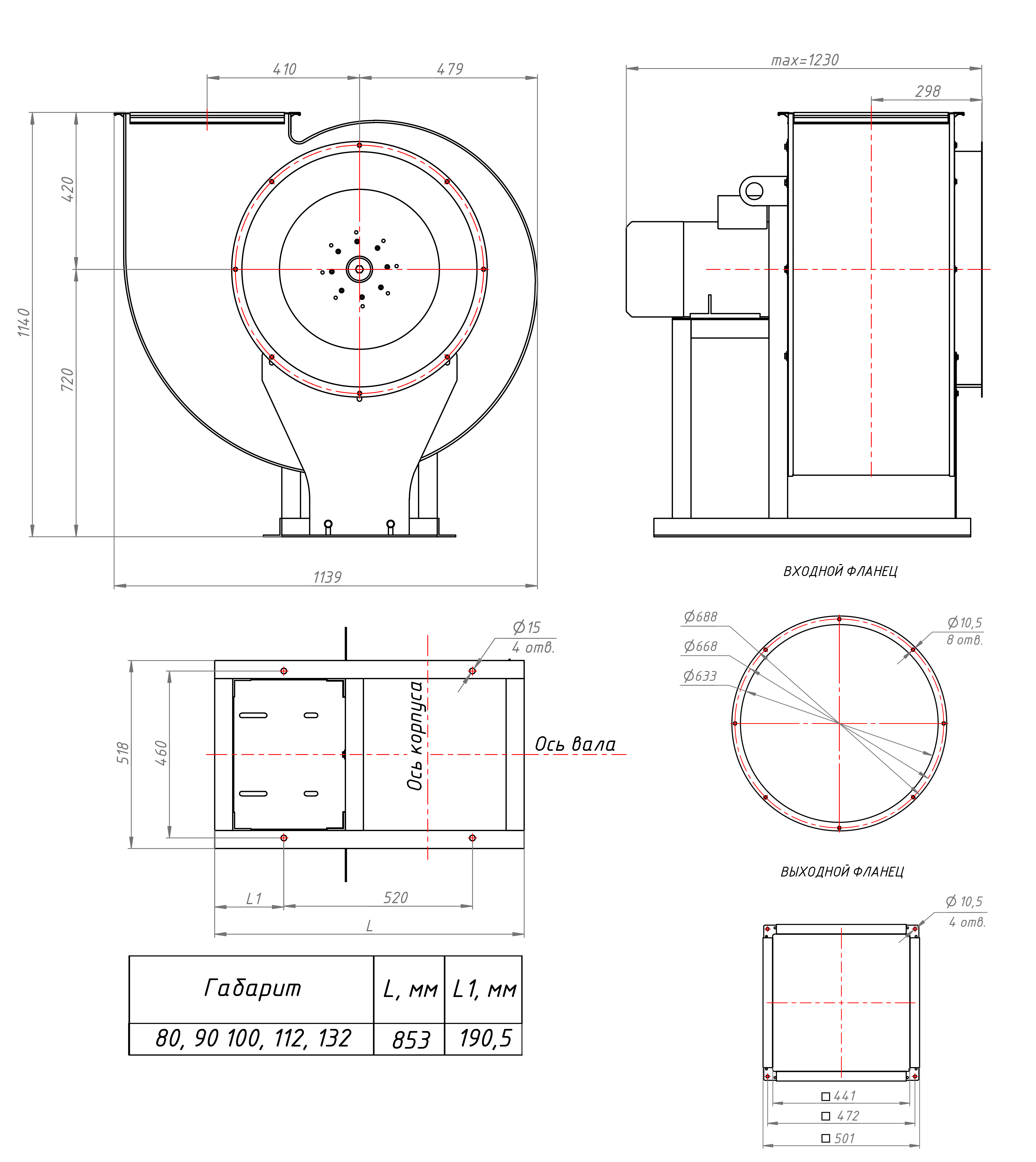

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 79 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
| 3000 | 90 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Отправить заявку
Связаться с менеджером
Исполнение 5
Технические характеристики Радиальные вентиляторы ВЦ 4-70 №6,3 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | ||||||
|---|---|---|---|---|---|---|---|---|
| Относительный диаметр колеса | Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1 | 660 | 0,55 | подбор | 2,9-7,1 | 275-118 | 233 | до-41 | 5 |
| 735 | 0,75 | подбор | 3,25-8,0 | 350-144 | 233 | |||
| 855 | 1,1 | подбор | 3,75-9,2 | 470-198 | 233 | |||
| 950 | 1,5 | подбор | 4,25-10,8 | 580-245 | 233 | |||
| 1090 | 2,2 | подбор | 4,8-12,0 | 780-320 | 233 | |||
| 1215 | 3 | подбор | 5,25-13,0 | 950-400 | 233 | |||
| 1330 | 4 | подбор | 6,0-14,2 | 1180-470 | 233 | |||
| 1670 | 7,5 | подбор | 7,3-18,0 | 1800-750 | 233 | |||
*При изменении типа двигателя масса может меняться

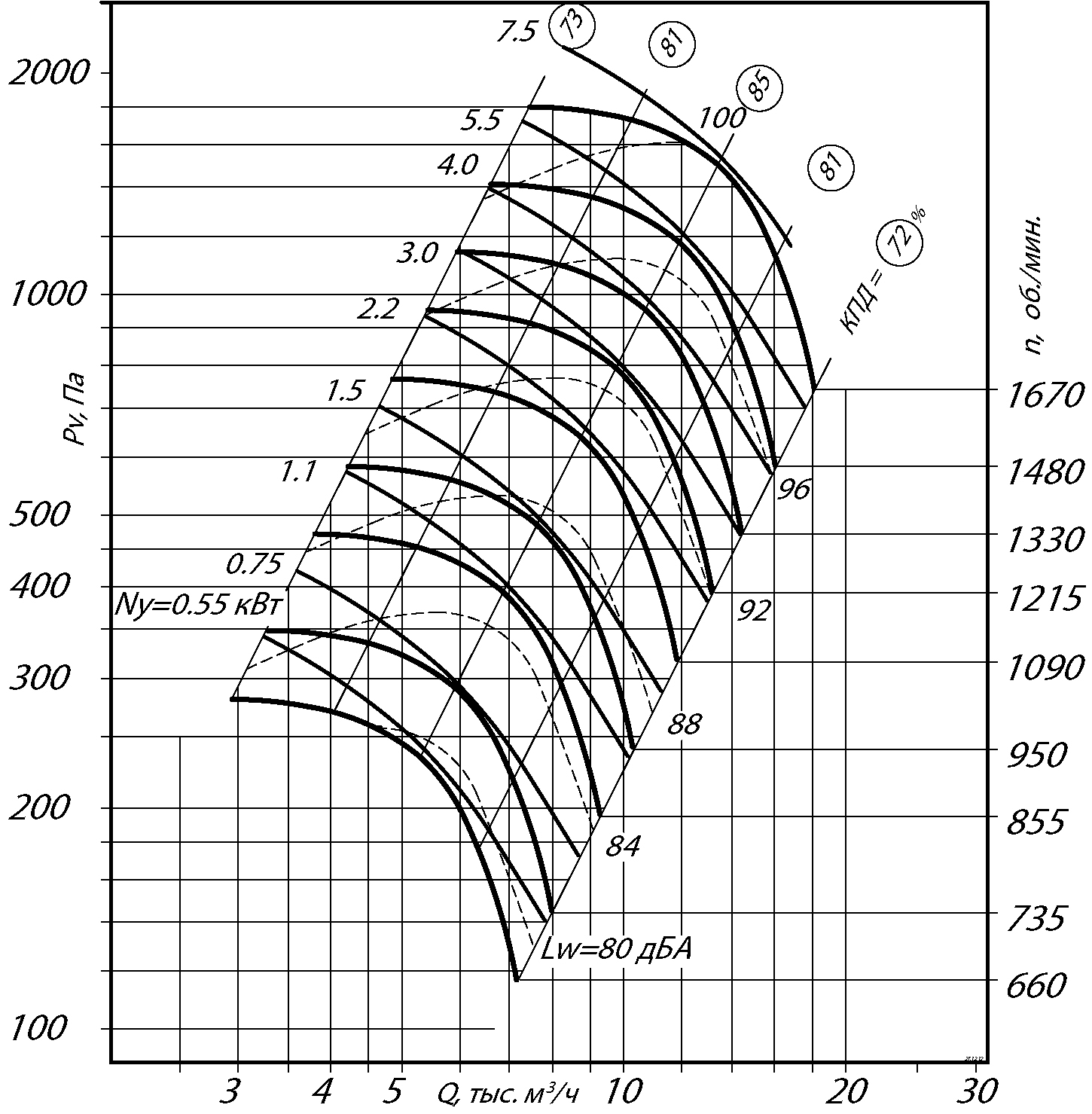

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

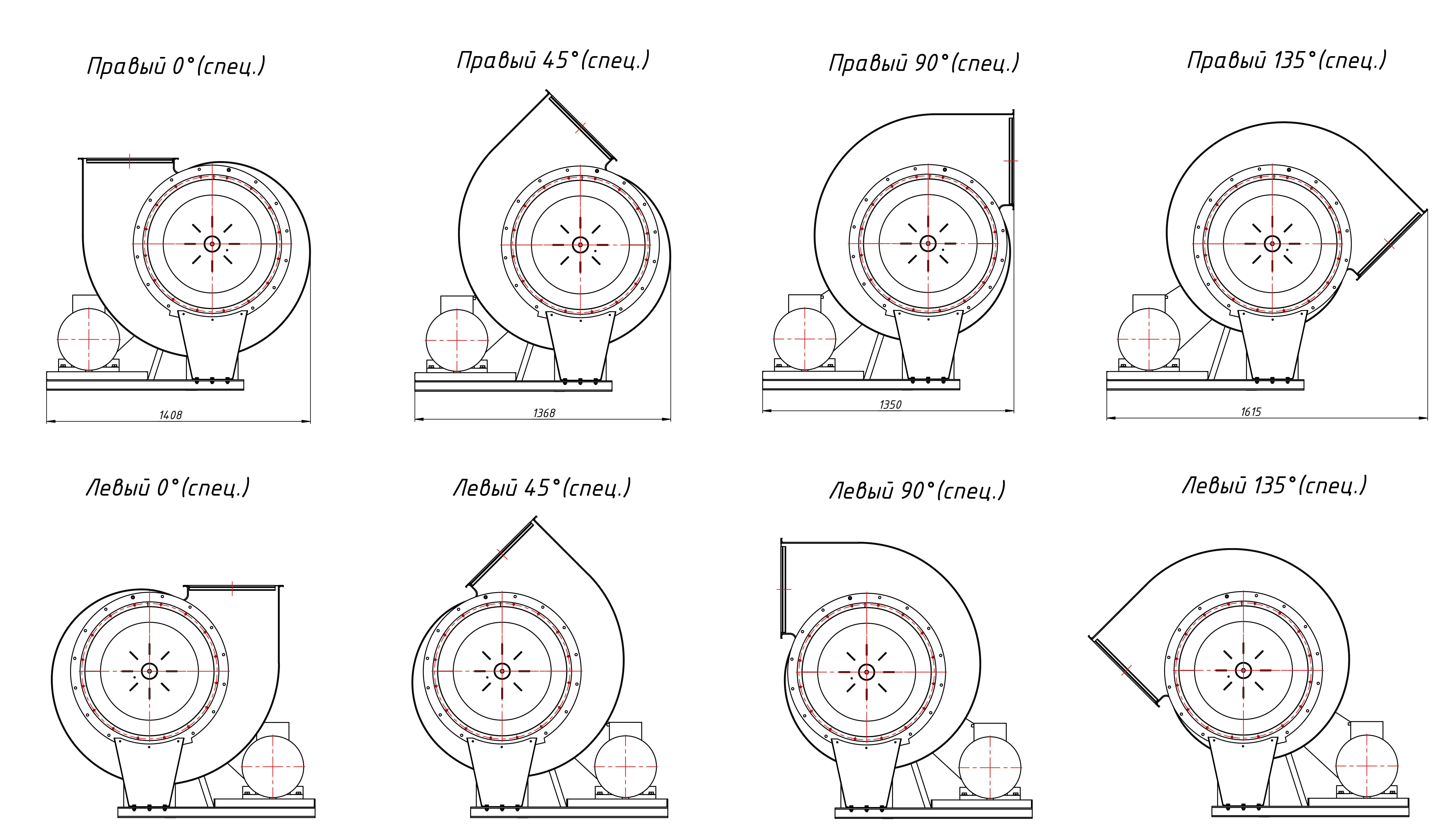

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №6,3 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
