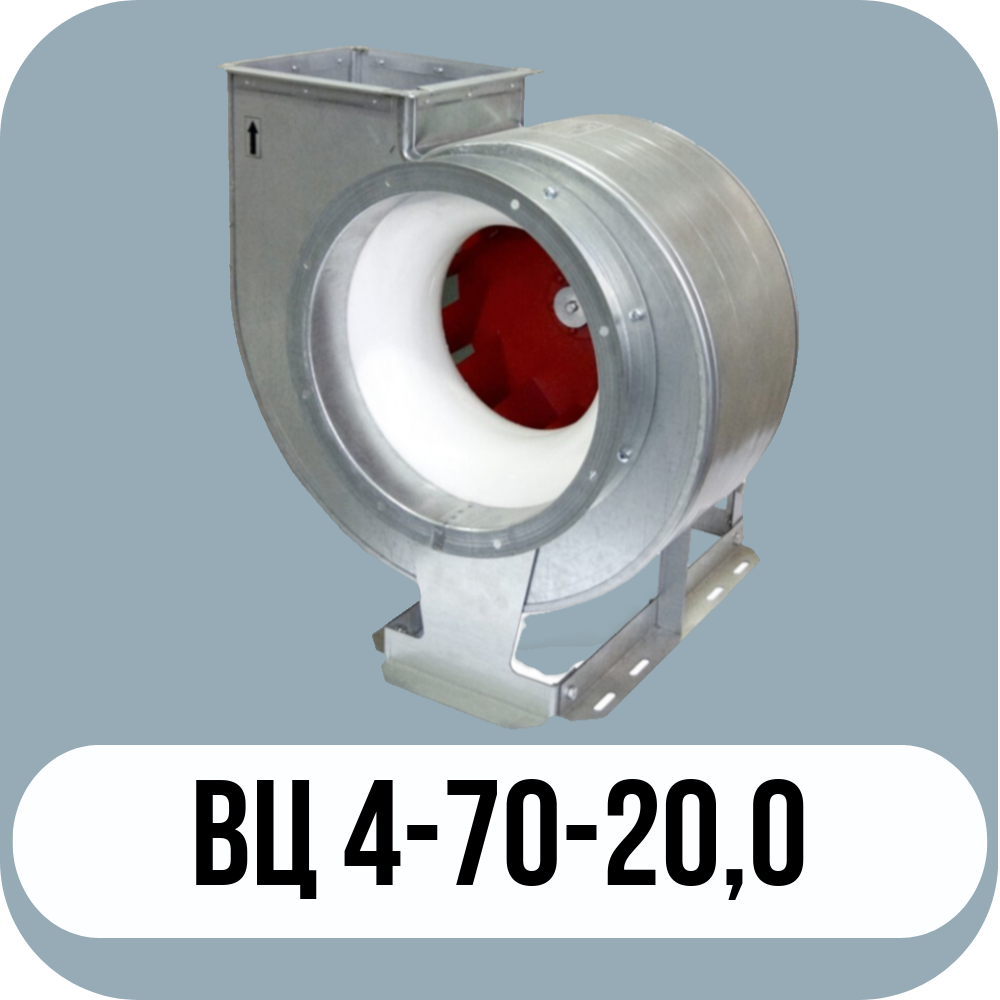

Радиальный вентилятор ВЦ 4-70 №20,0

Вентилятор радиальный ВЦ 4-70 №20 низкого давления выпускается в соответствии с ТУ 4861-001-85589750. Он основан на 5-ой конструктивной схеме с ременным приводом и имеет производительность от 30000 м³/ч до 196000 м³/ч. Этот тип вентилятора применяется в системах, где требуется высокая эффективность, низкий уровень шума, а также в составе канальных и бесканальных систем вентиляции. Они могут быть подключены к воздуховодам или установлены на крыше или стенах здания. Допустимая температура рабочей среды составляет до +80°С.

Основные выпускаемые типоразмеры

2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5 16,0 20,0

Исполнение 5

Технические характеристики Радиальные вентиляторы ВЦ 4-70 №20,0 Исполнение 5

  Электродвигатель Параметры в рабочей зоне   Виброизоляторы
Относительный диаметр колеса  Частота вращения, об/мин Установленная мощность, кВт Тип электродвигателя Производительность,
1000 х м3
Полное давление, Па Масса*, кг Марка Количество в комплекте
1 420 45 подбор 30,0-150,0 1100-580 4250 ДО-45 12
465 55 подбор 37,0-179,0 1350-830 4250
500 75 подбор 40,0-196,0 1560-875 4350

*При изменении типа двигателя масса может меняться

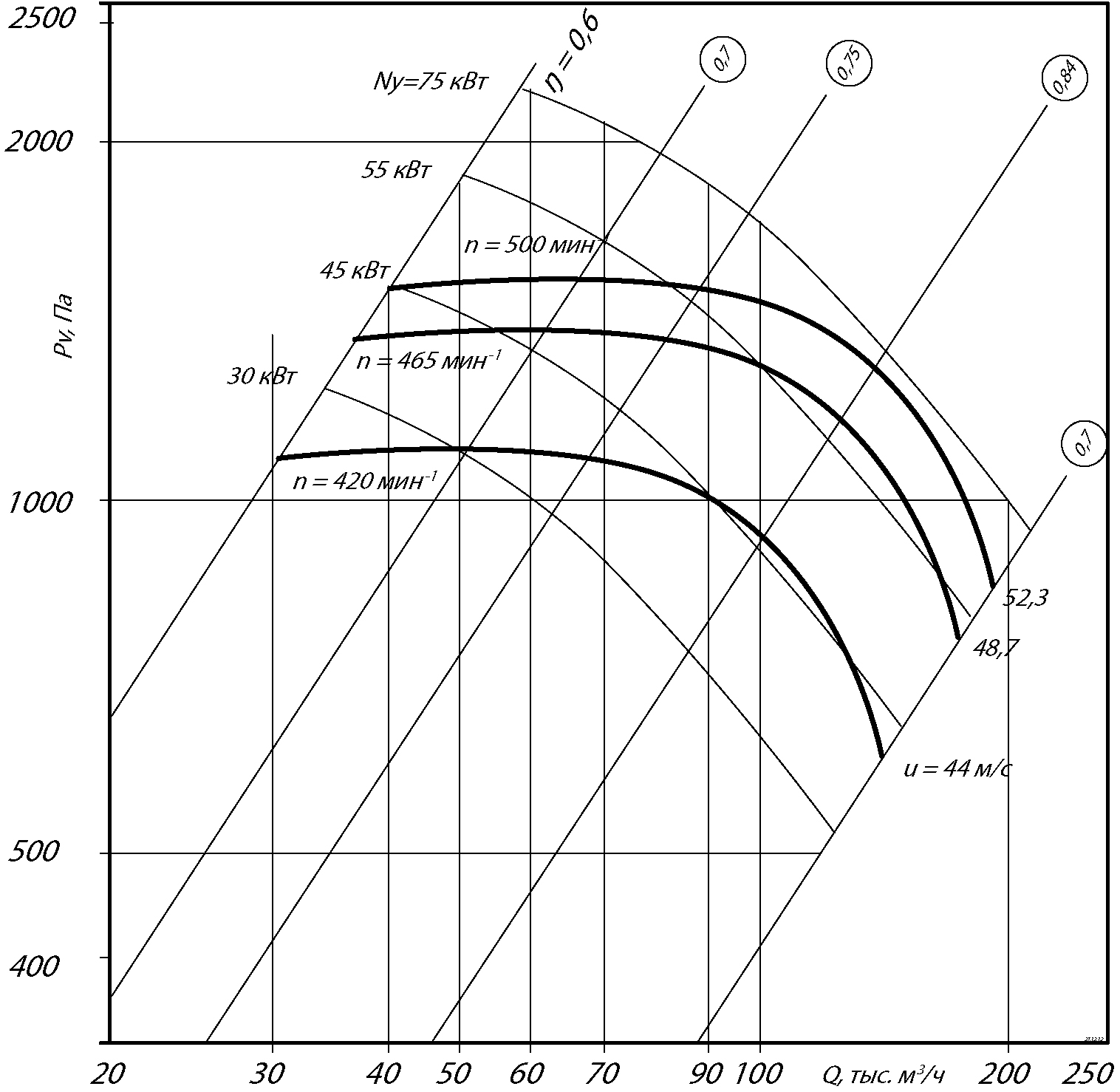

Аэродинамические характеристики радиального вентилятора ВЦ 4-70 №20,0 Исполнение 5

80 75 20 5

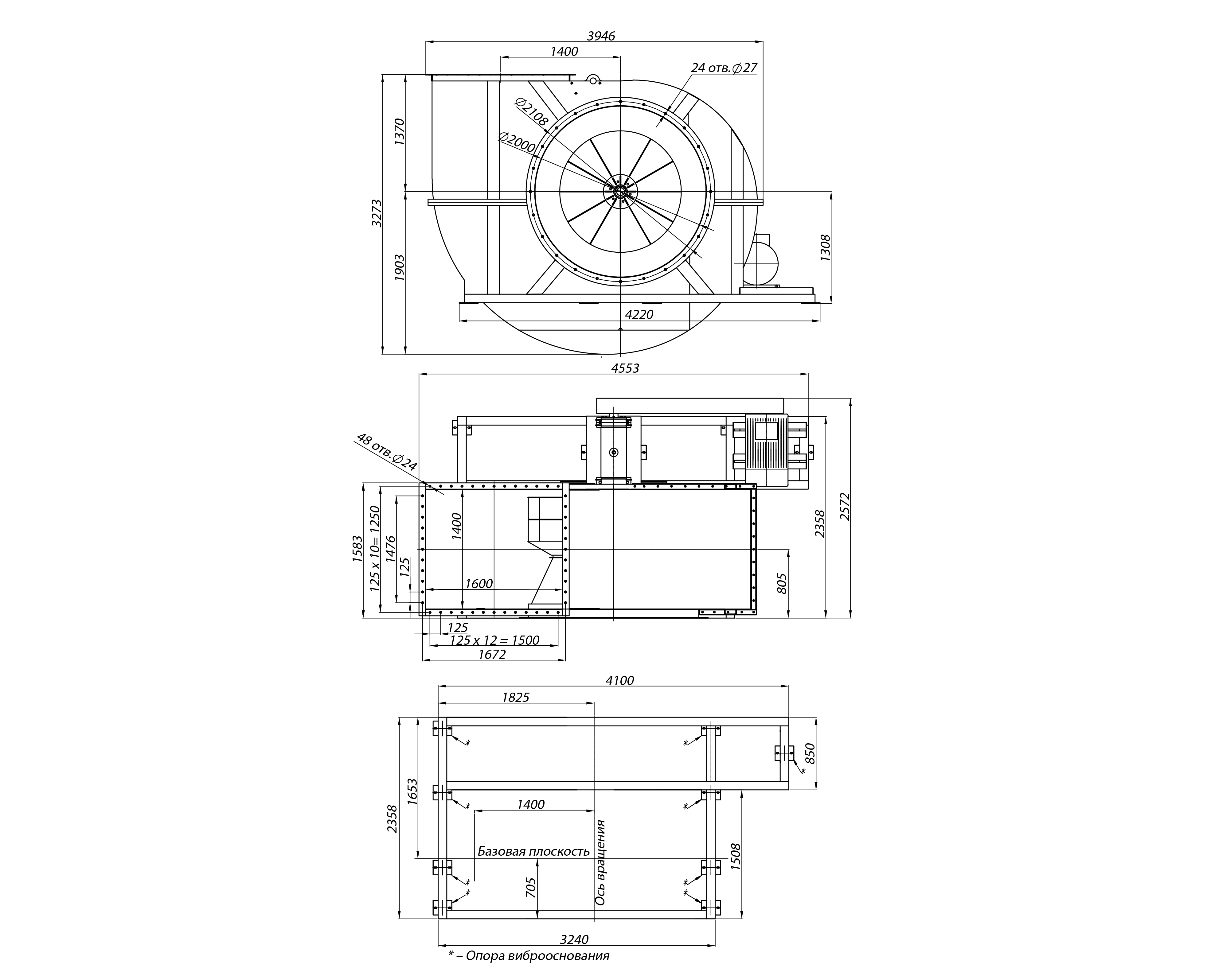

Габаритные и присоединительные размеры радиального вентилятора ВЦ 4-70 №20,0 Исполнение 5

ВР 80 75 20 01 01

Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

Акустические характеристики радиального вентилятора ВЦ 4-70 №20,0 Исполнение 5

  Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
420 93 95 98 91 88 85 80 75 102
465 95 97 99 93 83 86 81 77 104
500 96 99 102 94 91 88 83 78 106

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
