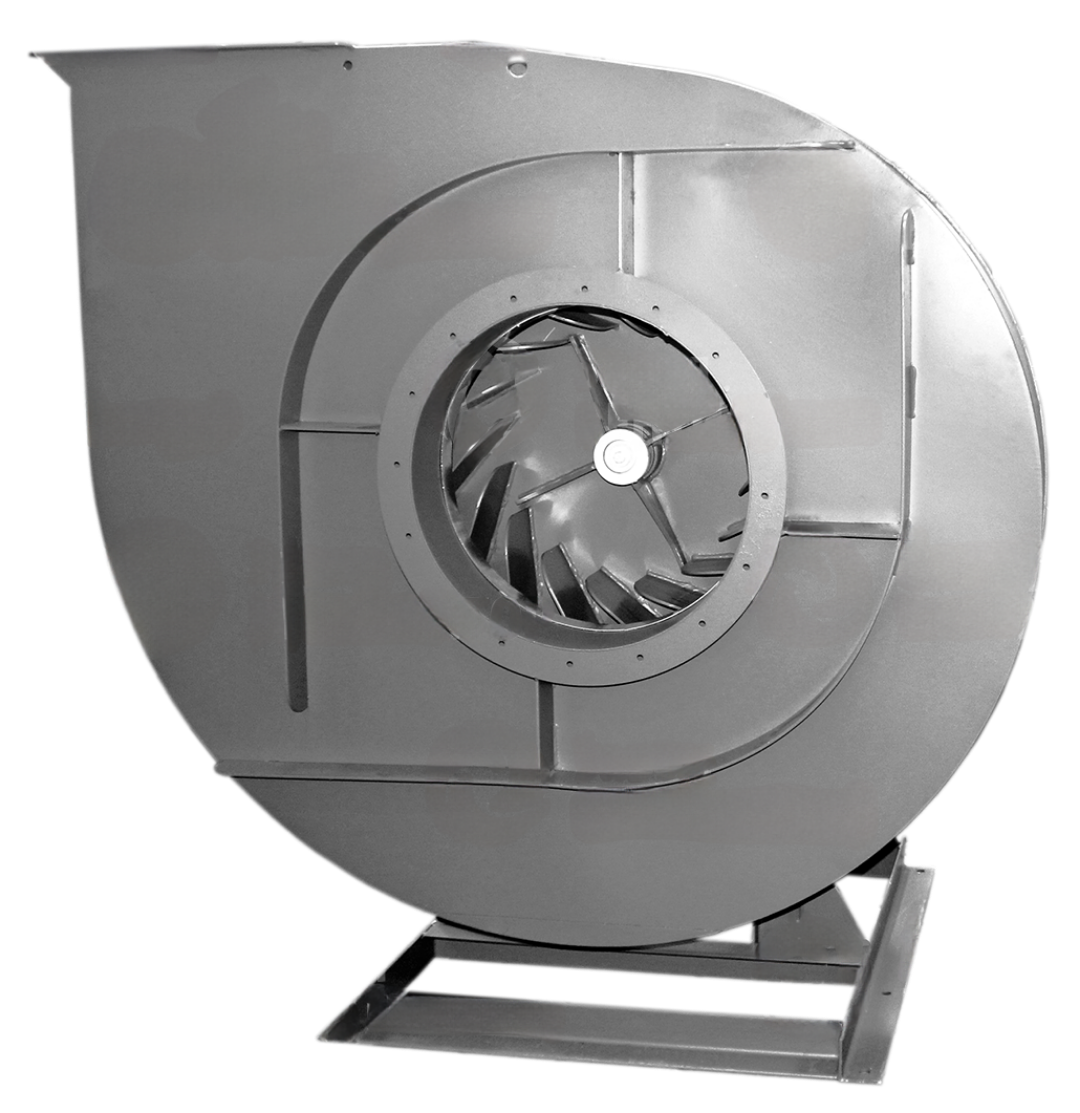

Радиальный вентилятор ВЦ 6-20 №8 высокого давления производится в соответствии с ТУ 4861-001-85589750.
Модель ВЦ 6-20 №8 выпускается исключительно по первой конструктивной схеме, где рабочее колесо напрямую соединено с двигателем. Допустимая температура рабочей среды составляет до +80°С в общепромышленном исполнении и до +200°С в теплостойком варианте. Вентиляторы ВЦ 6-20-8 находят применение в стационарных системах вентиляции, кондиционирования и отопления, а также в различных установках, расположенных в зданиях и сооружениях, преимущественно промышленного назначения.
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 6-20 №8,0 , исполнение 1
| Характеристики электродвигателя |
Характеристики вентилятора при ρ = 1.2 кг/м3 |
Виброизоляторы | Виброизоляторы для Ex исп |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин. | Номи-нальная мощность, кВт | Номи-нальный ток при 380В (50 Гц), А | Тип электро-двигателя * | Производи-тельность Q min, тыс. м³/ч | Производи-тельность Q max, тыс. м³/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса вентиля-тора, кг | Марка | Количество в комплекте | Марка | Количество в комплекте |
| 3 000 | 45 | 82,1 | 200L2 | 3,5 | 9,5 | 10950 | 12000 | 565 | ДО-42 | 6 | ВР 203 | 8 |

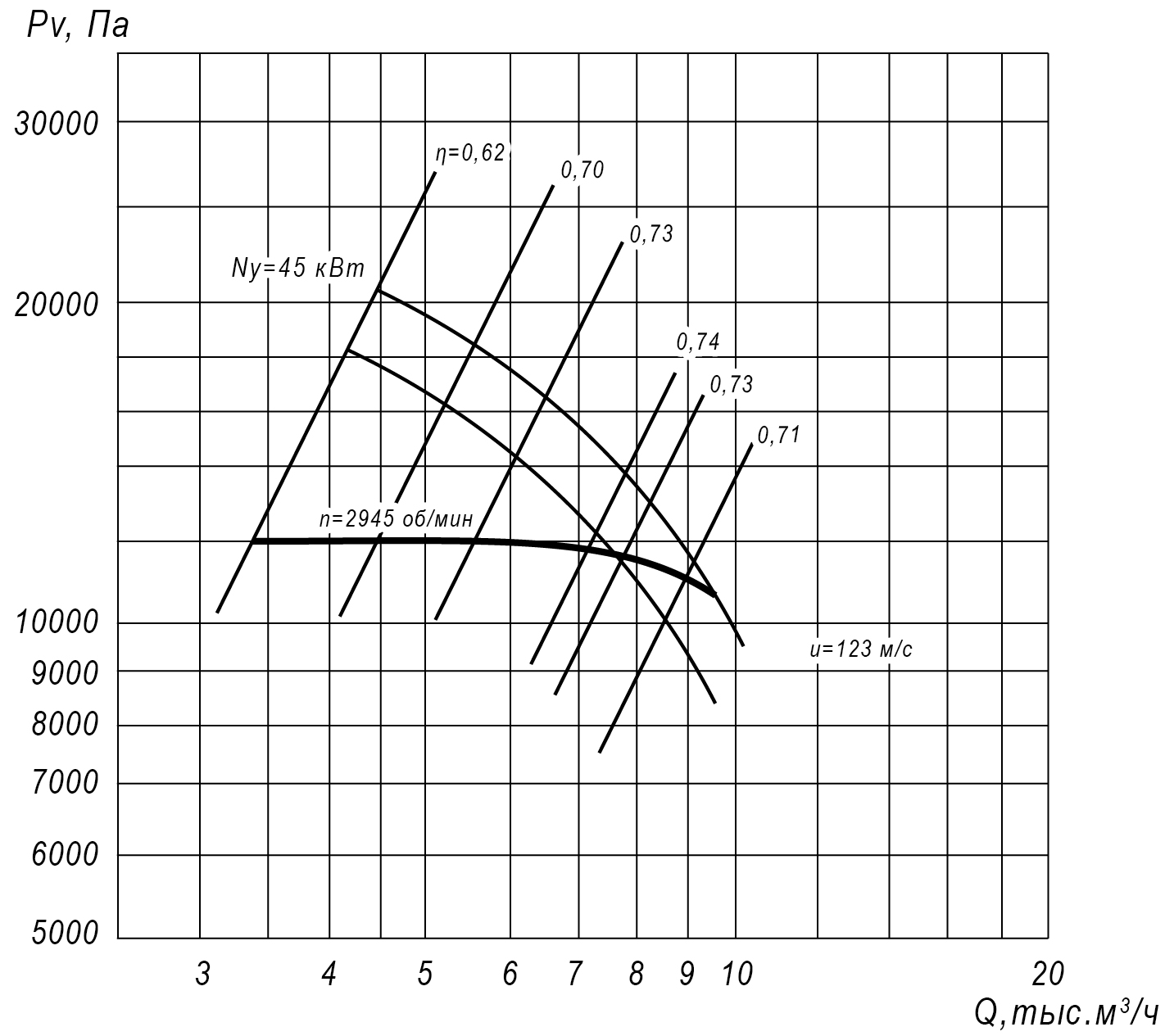

Аэродинамические характеристики радиального вентилятора ВЦ 6-20 №8, Исполнение 1

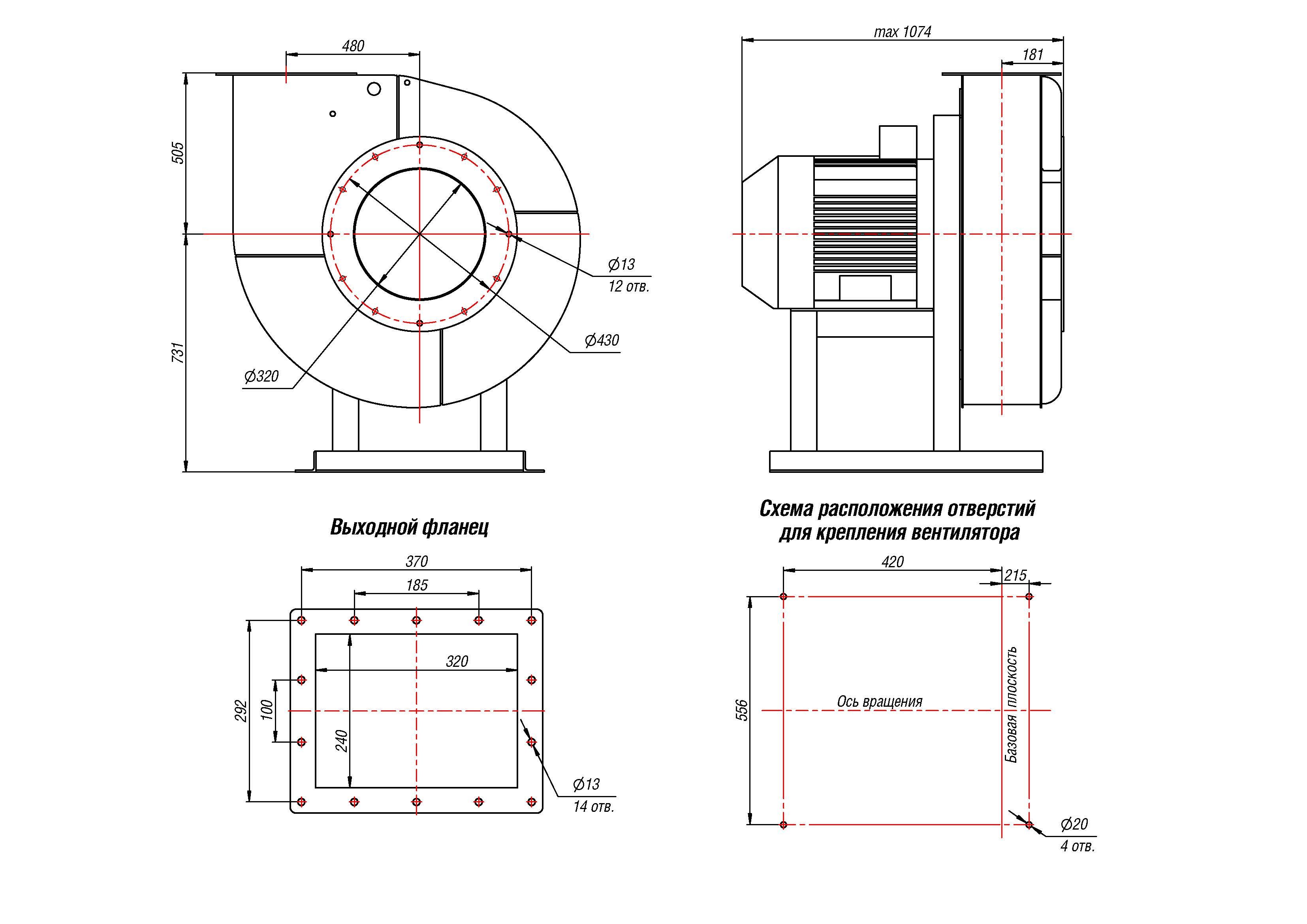

Габаритные и присоединительные размеры радиального вентилятора ВЦ 6-20 №8, Исполнение 1

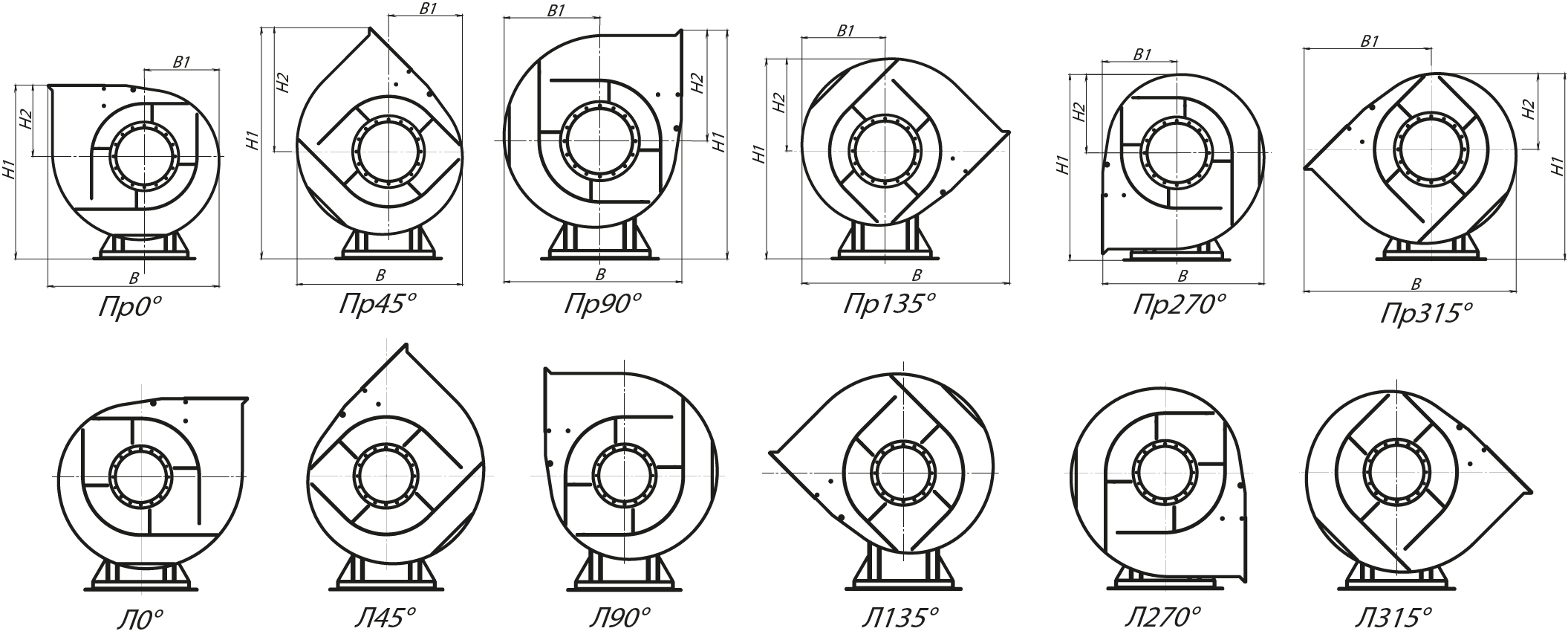

Габаритные и присоединительные размеры радиального вентилятора ВЦ 6-20 №8, Исполнение 1, зависящие от положения корпуса
| ПР0°/Л0° | ПР45°/Л45° | ПР90°/Л90° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1240 | 550 | 1236 | 505 | 1150 | 525 | 1576 | 845 | 1105 | 600 | 1421 | 690 |
| ПР135°/Л135° | ПР270°/Л270° | ПР315°/Л315° | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм | B, мм | B1, мм | H1, мм | H2, мм |
| 1420 | 575 | 1356 | 625 | 1105 | 505 | 1281 | 550 | 1420 | 845 | 1256 | 525 |
Акустические характеристики радиального вентилятора ВЦ 6-20 №8, Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 102 | 103 | 108 | 110 | 112 | 109 | 105 | 102 | 116 |
