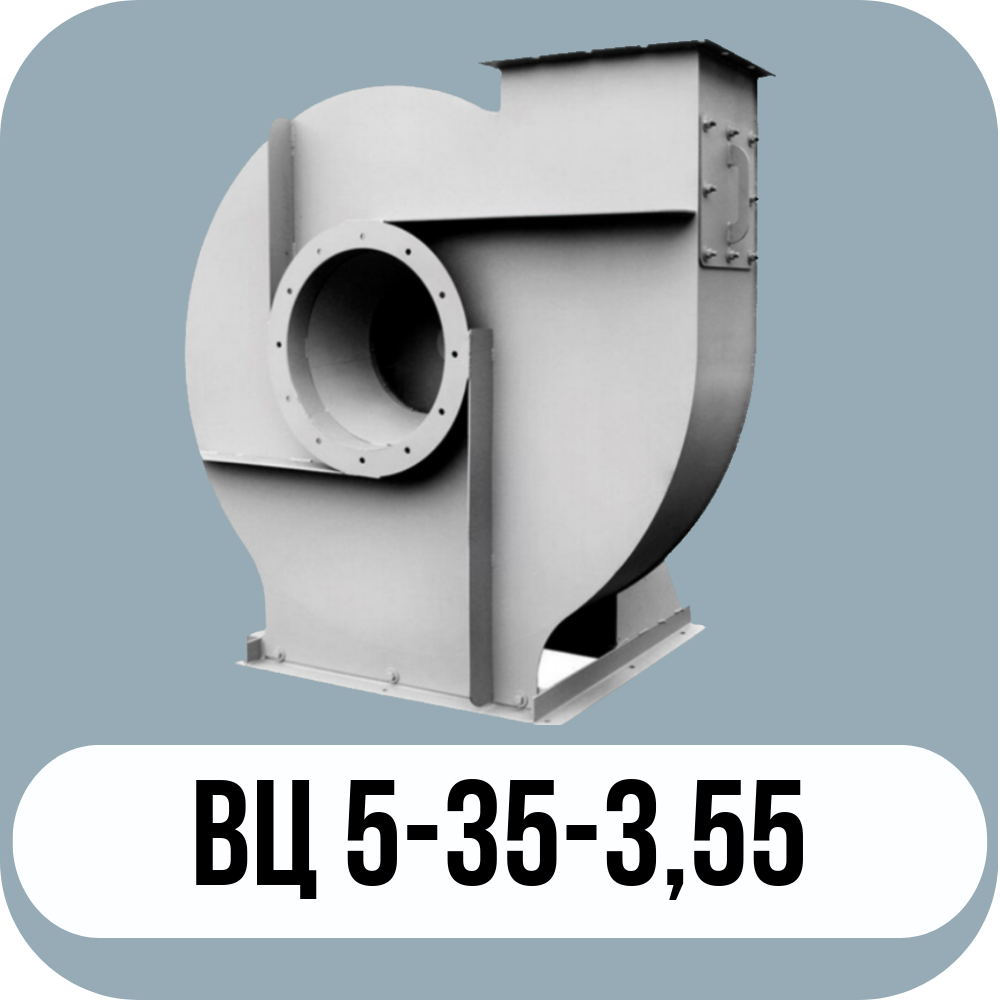

Вентилятор радиальный ВЦ 5-35 №3,55 среднего давления производится согласно ТУ 4861-001-85589750. Вентиляторы данной модели используются для установки в различных вентиляционных системах стационарного типа, в системах отопления и кондиционирования помещений различного назначения и типа. Также допускается их использование на технологических линиях, где предусмотрена транспортировка мелкодисперсных сыпучих материалов, при условии соблюдения всех требований к работе вентиляторов ВЦ 5-35-3,55.
Посмотреть весь модельный ряд
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Основные выпускаемые типоразмеры
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 5-35 №3,55, исполнение 1
| Характеристики электродвигателя | Характеристики вентилятора при ρ = 1.2 кг/м3 | Виброизоляторы | Виброизоляторы для Ex исп | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Скорость вращения, об/мин | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип ЭД | Производи- тельность Q min, тыс. м3/ч | Производи-тельность Q max, тыс. м3/ч | Полное даление Pv min, Па | Полное давление Pv maх, Па | Масса, кг | Марка | Количество в комплекте | Марка | Количество в комплекте | ||||||
| 3000 | 0,75 | 1,8 | 71А2 | 0,41 | 0,95 | 1600 | 1900 | 55 | ДО-40 | 4 | ВР 201 | 4 | ||||||
| 3000 | 1,10 | 2,6 | 71В2 | 0,41 | 1,8 | 1250 | 1900 | 57 | ДО-40 | 4 | ВР 201 | 4 | ||||||
*При изменении типа двигателя масса может меняться
Аэродинамические характеристики радиального вентилятора ВЦ 5-35 №3,55, исполнение 1

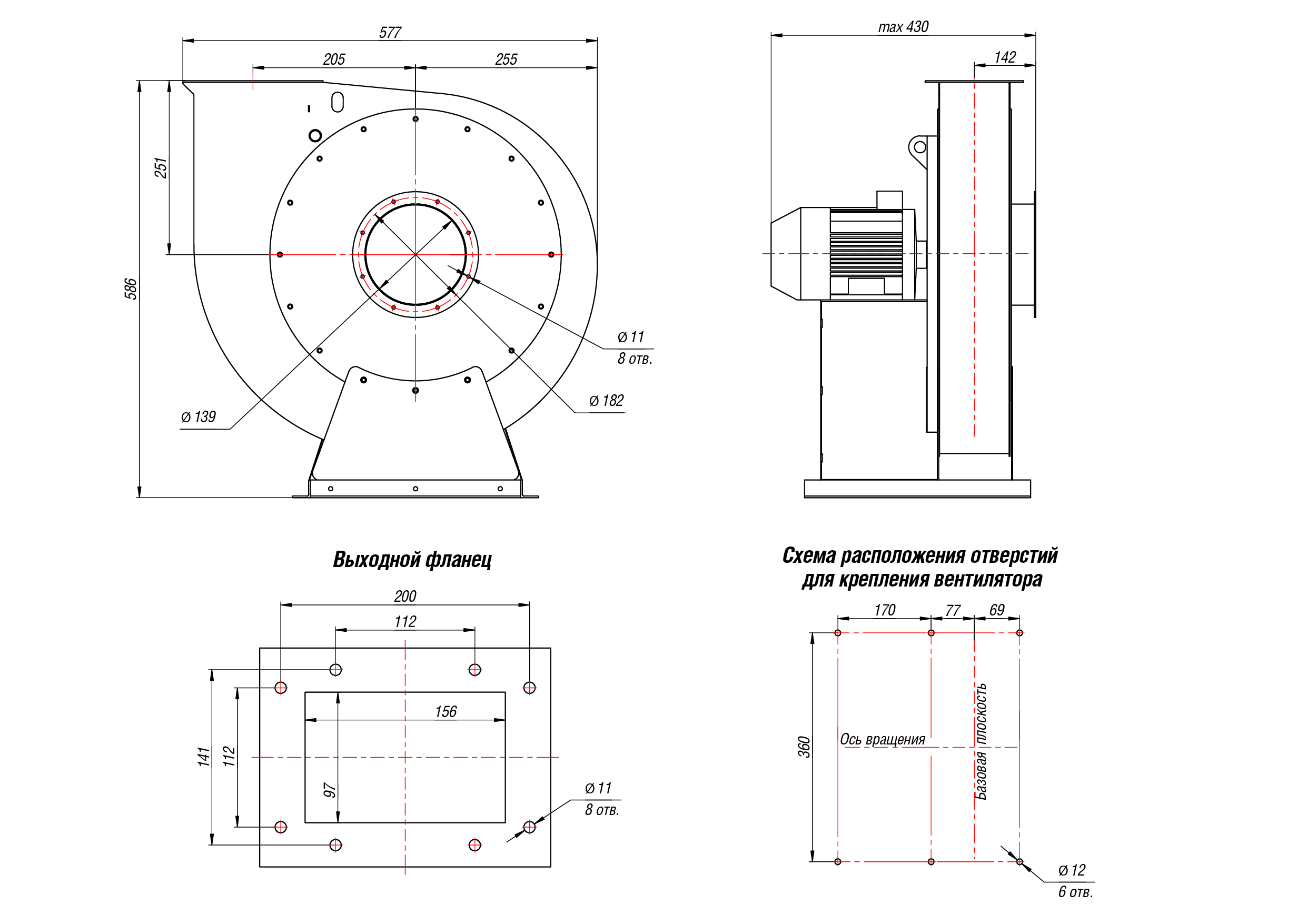

Габаритные и присоединительные размеры радиального вентилятора ВЦ 5-35 №3,55, исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 5-35 №3,55, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 3000 | 75 | 79 | 80 | 83 | 82 | 81 | 79 | 72 | 87 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
