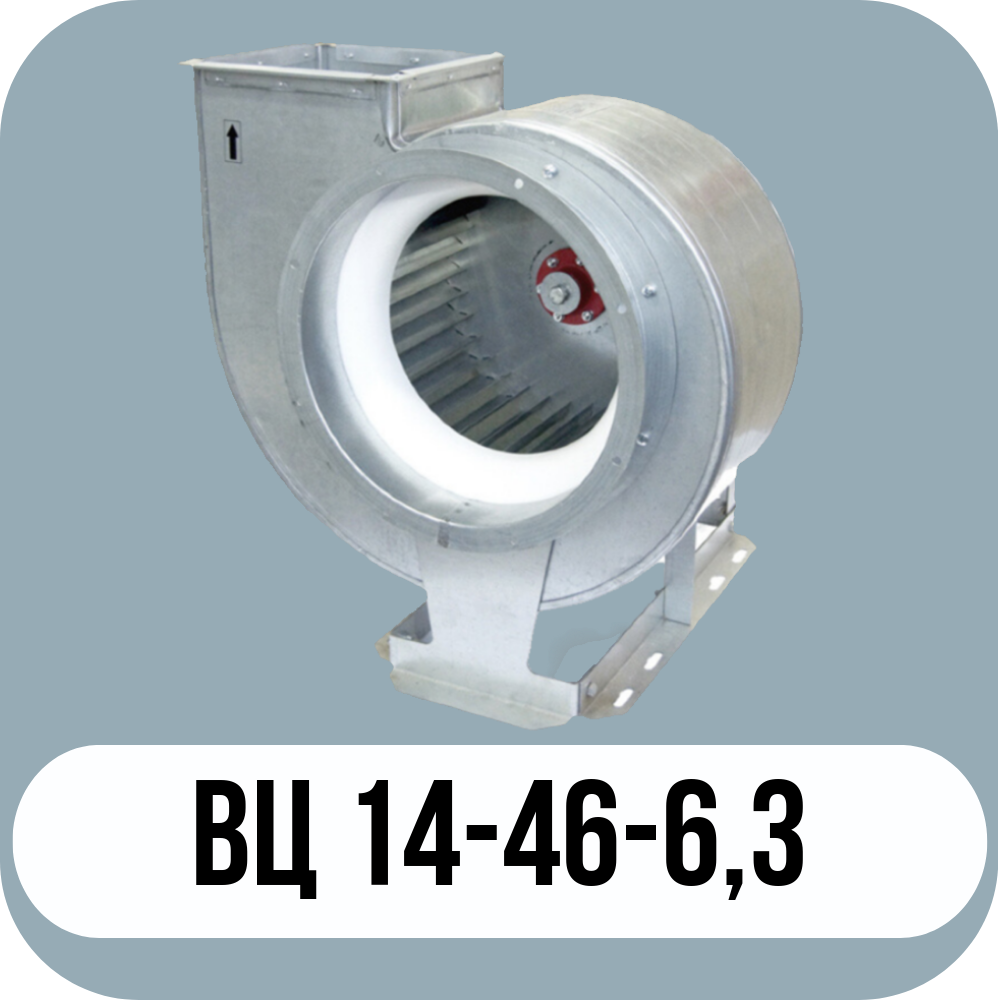

Вентилятор радиальный ВЦ 14-46 №6,3 среднего давления изготавливается согласно ТУ 4861-003-40971854-2021
Данный вентилятор ВЦ 14-46 №6,3 создается по двум конструктивным схемам: первая предусматривает его непосредственное соединение с двигателем, а вторая - с ременным приводом. Производительность такого вентилятора составляет от 7500 м³/ч до 33100 м³/ч, а предельная температура рабочей среды достигает +80°С. Вентиляторы ВЦ 14-46-6,3 применяются в системах вентиляции и отопления помещений различной площади и назначения, где необходим высокий коэффициент полезного действия. Они могут быть подключены к системе воздуховодов и установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
- Скачать паспорт вентилятор радиальный ВЦ 14-46-6,3
Технические характеристики Радиальные вентиляторы ВЦ 14-46 №6,3 Исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 725 | 5,5 | 132М8 | 7,50 - 12,6 | 790 - 980 | 192 | ДО-41 | 5 |
| 725 | 7,5 | 160S8 | 7,50 - 17,3 | 790 - 1040 | 252 | ||
| 725 | 11,0 | 160М8 | 7,50 - 23,0 | 790 - 1020 | 268 | ||
| 725 | 15,0 | 180М8 | 7,50 - 24,6 | 790 - 990 | 308 | ||
| 960 | 11,0 | 160S6 | 10,1 - 15,6 | 1390 - 1640 | 253 | ||
| 960 | 15,0 | 160М6 | 10,1 - 20,5 | 1390 - 1790 | 263 | ДО-42 | |
| 960 | 18,5 | 180М6 | 10,1 - 24,4 | 1390 - 1820 | 312 | ||
| 960 | 22,0 | 200М6 | 10,1 - 28,0 | 1390 - 1810 | 346 | ||
| 960 | 30,0 | 200L6 | 10,1 - 33,1 | 1390 - 1780 | 380 | ||
*При изменении типа двигателя масса может меняться

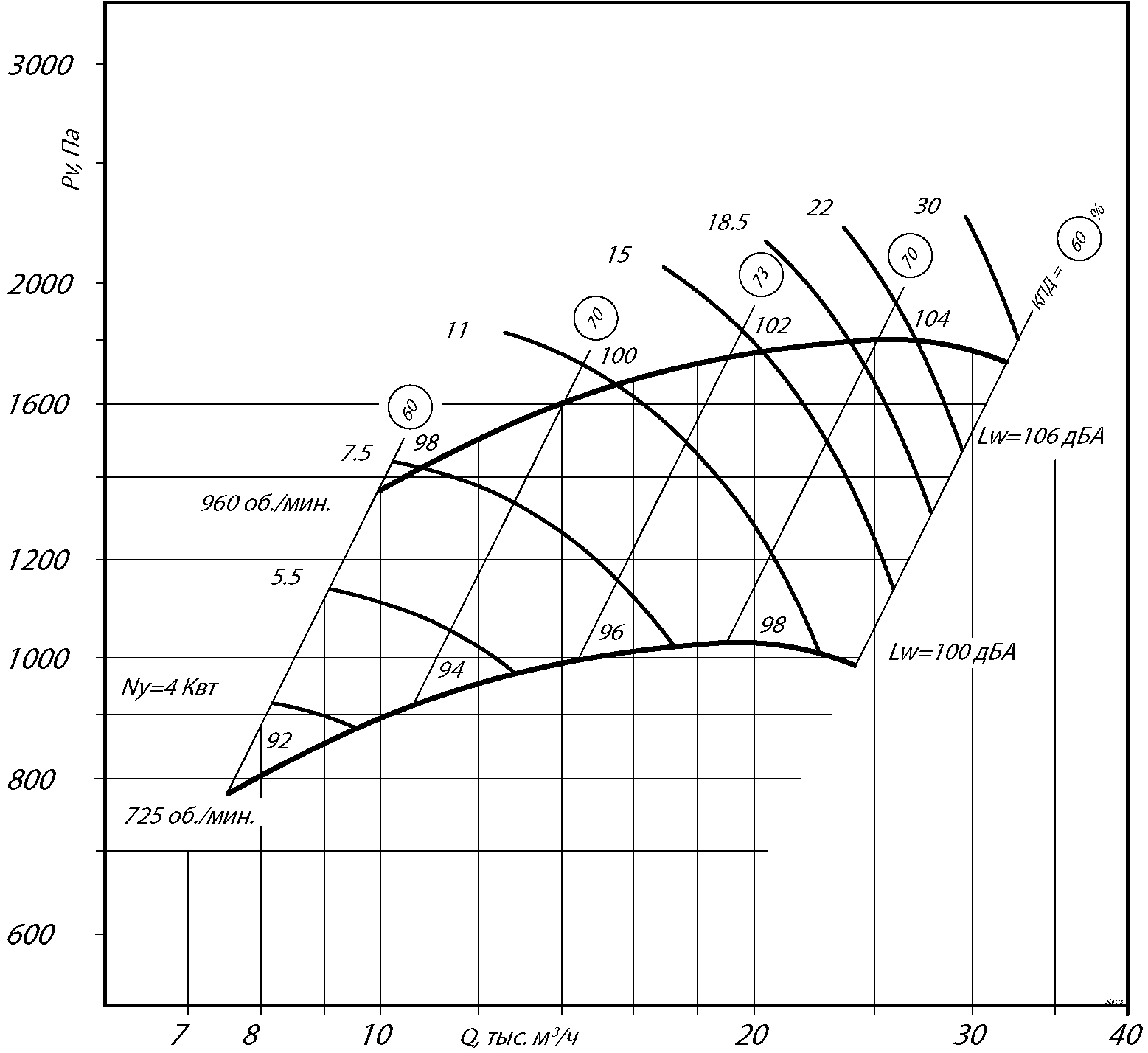

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №6,3 Исполнение 1

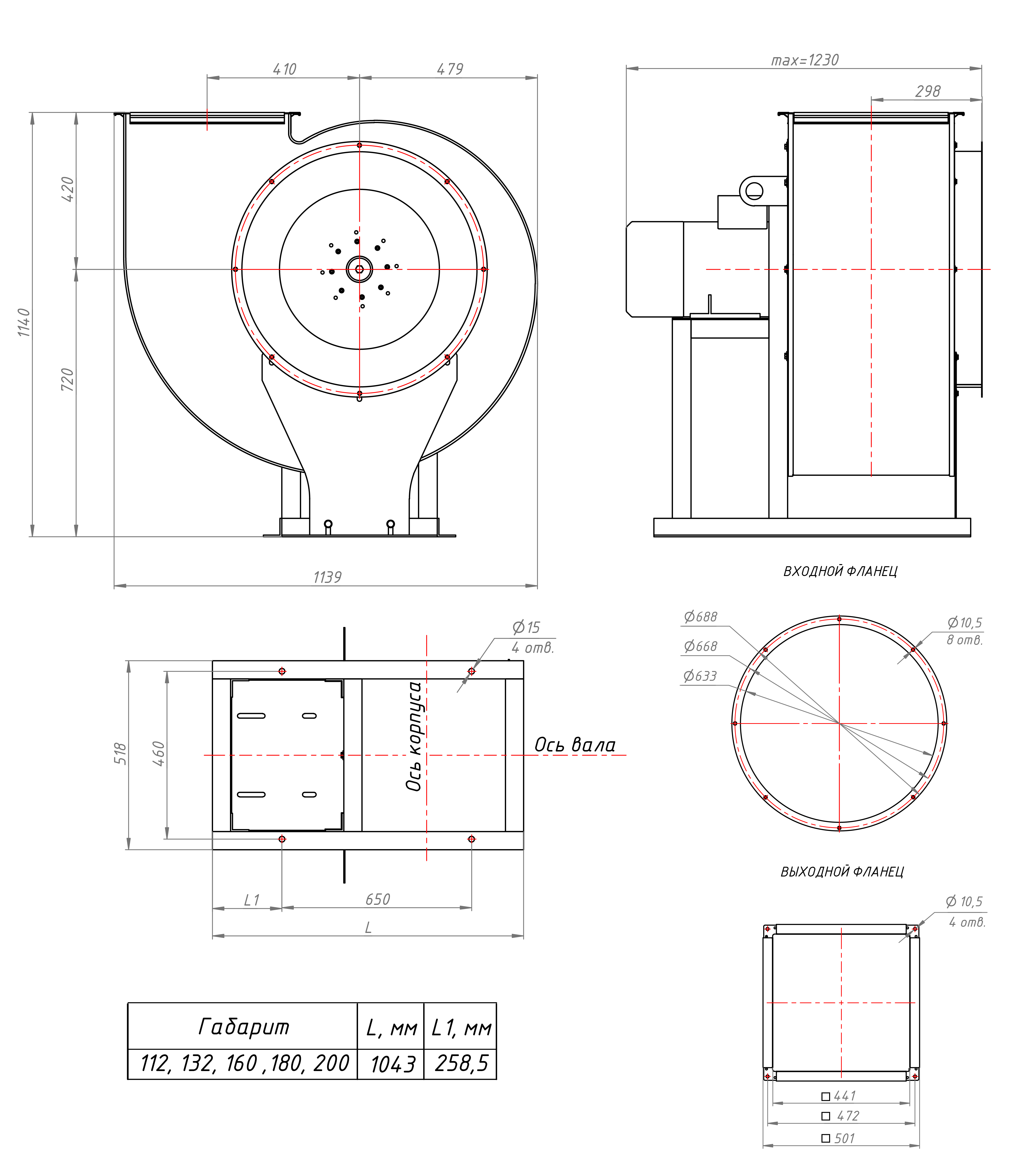

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №6,3 Исполнение 1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №6,3 Исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 14-46 №6,3 Исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 88 | 89 | 93 | 95 | 91 | 87 | 82 | 74 | 93 |
| 1000 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Исполнение 5
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
Технические характеристики Радиальные вентиляторы ВЦ 14-46 №6,3 Исполнение 5
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 400 | 2,2 | подбор | 4,20 - 13,1 | 240 - 300 | 232 без ЭД | ДО-43 | 6 |
| 470 | 4,0 | подбор | 4,80 - 15,8 | 330 - 415 | |||
| 540 | 5,5 | подбор | 5,51 - 18,0 | 435 - 550 | |||
| 620 | 7,5 | подбор | 6,42 - 20,5 | 580 - 710 | |||
| 700 | 11,0 | подбор | 7,21 - 23,5 | 720 - 910 | |||
| 800 | 15 | подбор | 8,23 - 26,5 | 950 - 1200 | |||
| 900 | 22 | подбор | 9,31 - 30,0 | 1200 - 1510 | |||
| 1000 | 30 | подбор | 10,5 - 33,1 | 1480 - 1880 | |||
| 1100 | 37 | подбор | 11,6 - 36,4 | 1800 - 2400 | |||
*При изменении типа двигателя масса может меняться

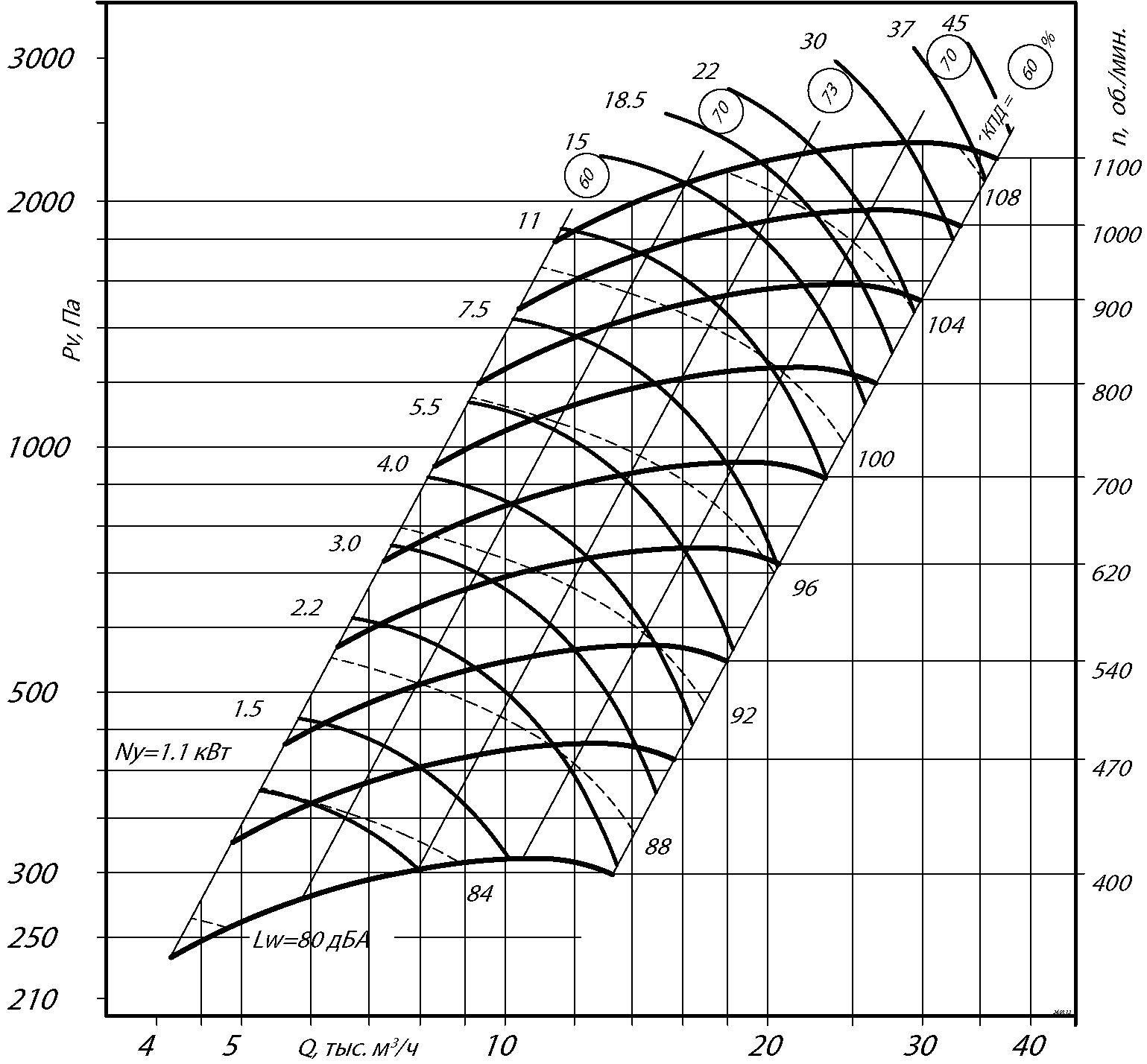

Аэродинамические характеристики радиального вентилятора ВЦ 14-46 №6,3 Исполнение 5

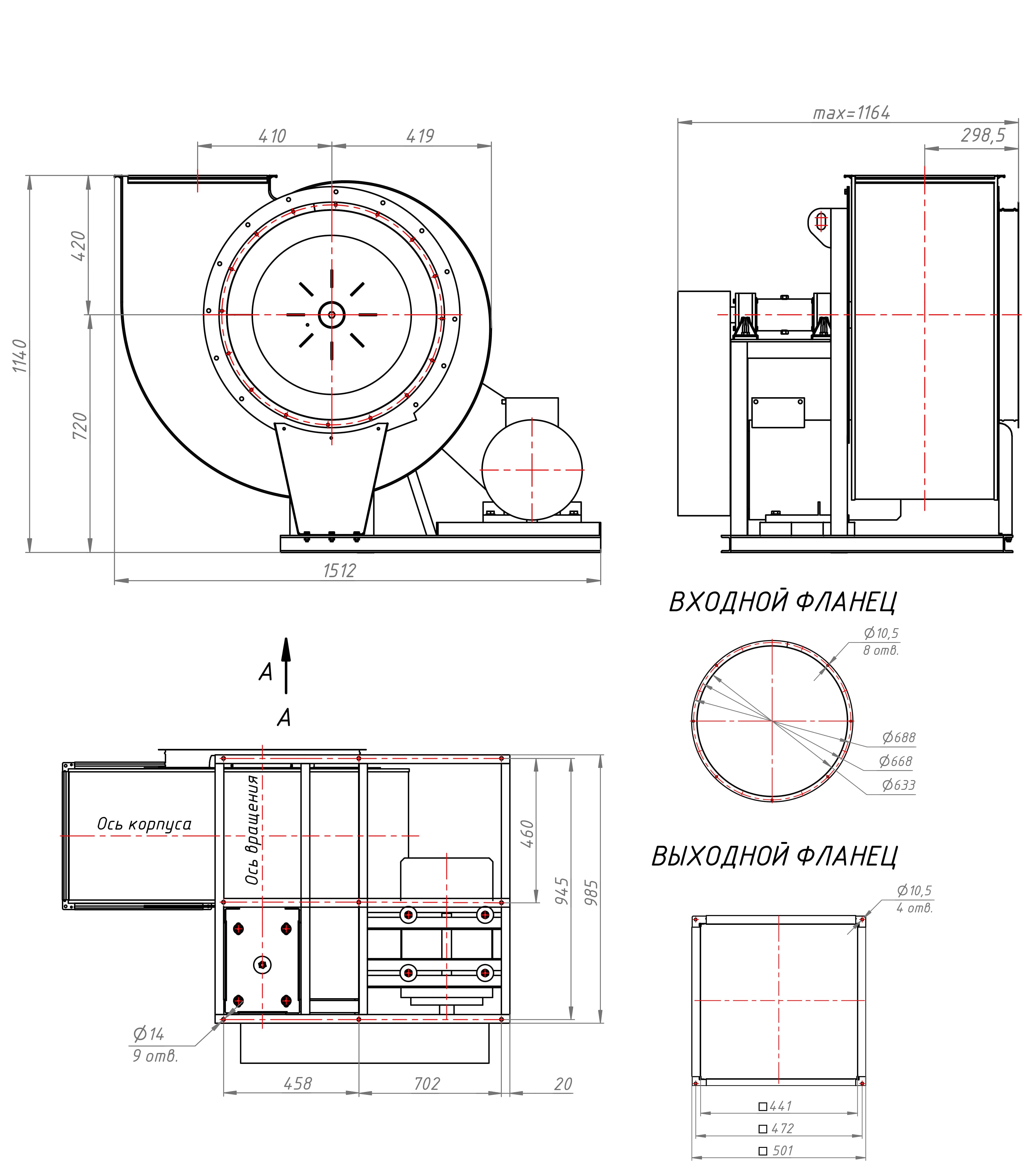

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №6,3 Исполнение 5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

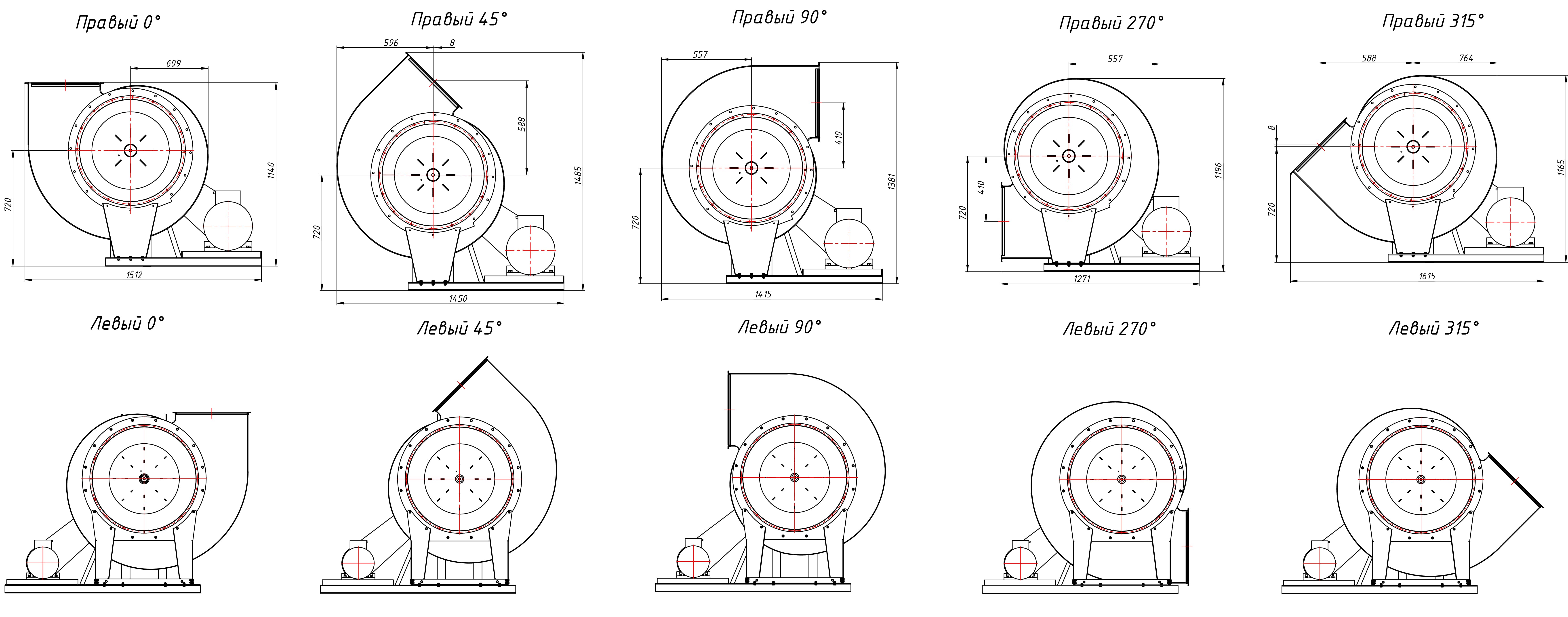

Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №6,3 Исполнение 5, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 №6,3 Исполнение 5 (спец.), зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВЦ 14-46 №6,3 Исполнение 5
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 750 | 88 | 89 | 93 | 95 | 91 | 87 | 82 | 74 | 93 |
| 1000 | 96 | 97 | 101 | 103 | 99 | 95 | 90 | 82 | 110 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
