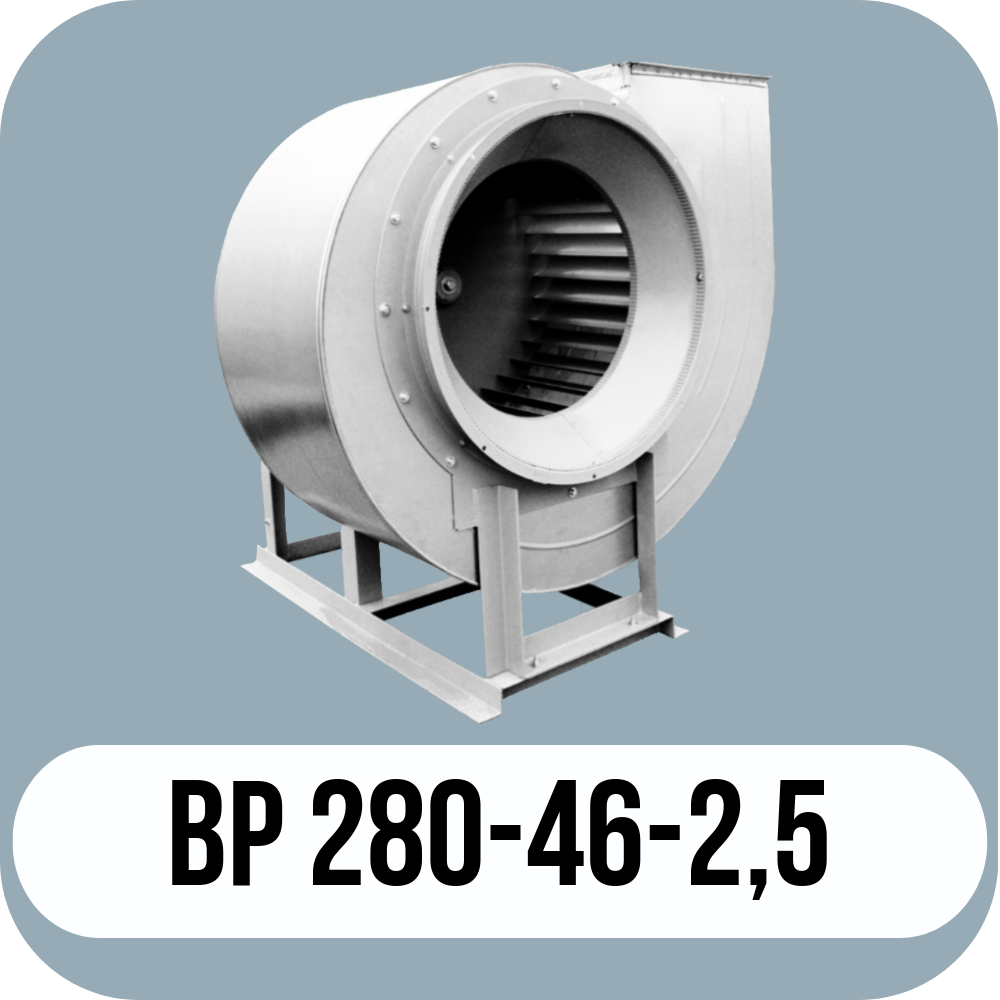

Радиальный вентилятор ВР 280-46 №2,5 среднего давления производится в соответствии с ТУ 4861-003-40971854-2021
Этот вентилятор ВР 280-46 №2,5 изготавливается по первой конструктивной схеме, которая предусматривает непосредственное соединение с двигателем. Его производительность варьируется от 890 м³/ч до 5100 м³/ч, а максимальная рабочая температура среды достигает +80°C. Вентиляторы ВР 280-46 №2,5 применяются в системах вентиляции и отопления помещений различного размера и назначения, где важны высокая эффективность и низкий уровень шума. Они могут быть подключены к системам воздуховодов или установлены на крыше или стенах здания.
Основные выпускаемые типоразмеры
2,0 2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5
Исполнение 1
- Технические характеристики
- Аэродинамические характеристики
- Габаритные и присоединительные размеры
- Акустические характеристики
- Скачать паспорт вентилятор радиальный ВР 280-46-2,5
Технические характеристики Радиальные вентиляторы ВР 280-46№2,5, исполнение 1
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | |||||
|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | Установленная мощность, кВт | Тип электродвигателя | Производительность, 1000 х м3/ч | Полное давление, Па | Масса*, кг | Марка | Количество в комплекте |
| 1450 | 0,37 | 63B4 | 0,89 - 1,20 | 410-470 | 25 | ДО-38 | 4 |
| 1450 | 0,55 | 71А4 | 0,89 - 1,90 | 410 - 520 | 28 | ||
| 1450 | 0,75 | 71В4 | 0,89 - 2,40 | 410 - 510 | 29 | ||
| 1450 | 1,1 | 80А4 | 0,89 - 2,55 | 410 - 495 | 33 | ||
| 2900 | 2,2 | 80B2 | 1,80 - 2,45 | 1600 - 1830 | 27 | ||
| 2900 | 3,0 | 90L2 | 1,80 - 3,20 | 1600 - 2040 | 43 | ||
| 2900 | 4,0 | 100S2 | 1,80 - 3,90 | 1600 - 2100 | 51 | ||
| 2900 | 5,5 | 100L2 | 1,80 - 4,90 | 1600 - 2000 | 56 | ||
| 2900 | 7,5 | 112М2 | 1,80 - 5,10 | 1600 - 2000 | 71 | ДО-39 | |
*При изменении типа двигателя масса может меняться

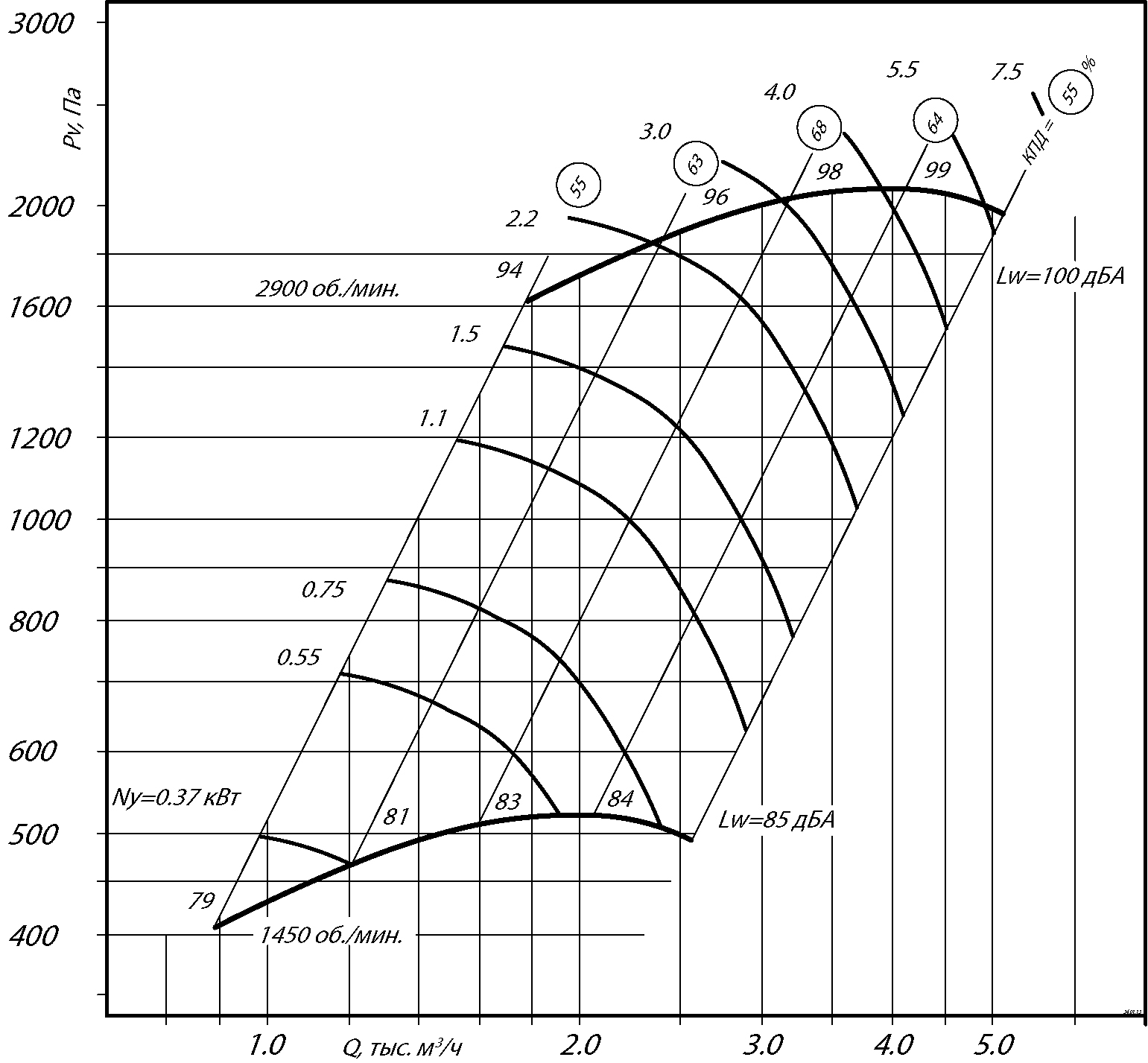

Аэродинамические характеристики радиального вентилятора ВР 280-46 №2,5, исполнение 1

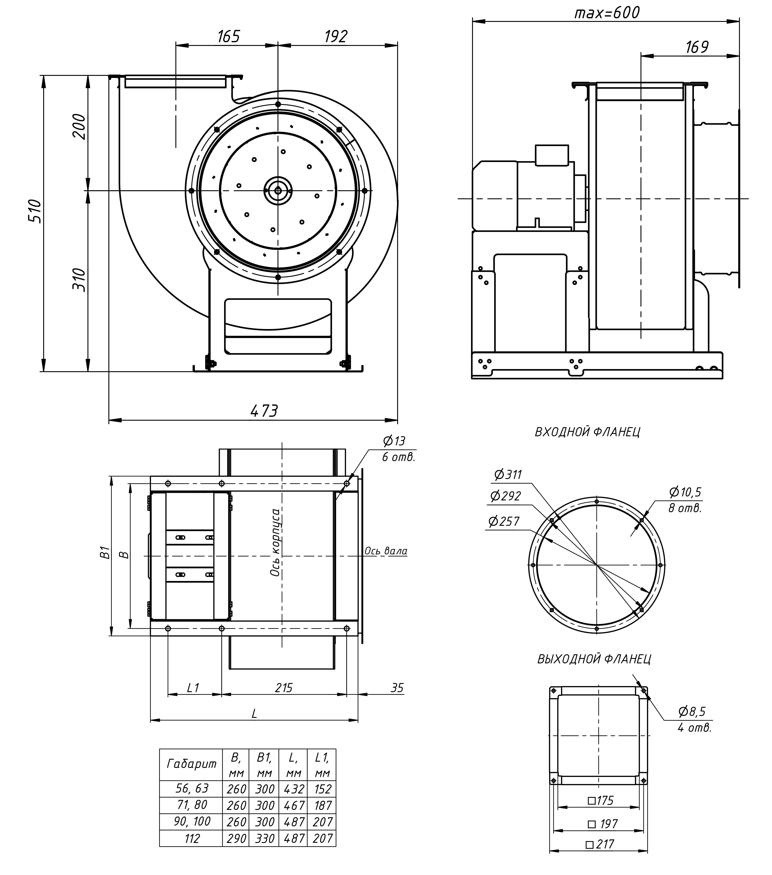

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2,5, исполнение 1
.jpg)
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления

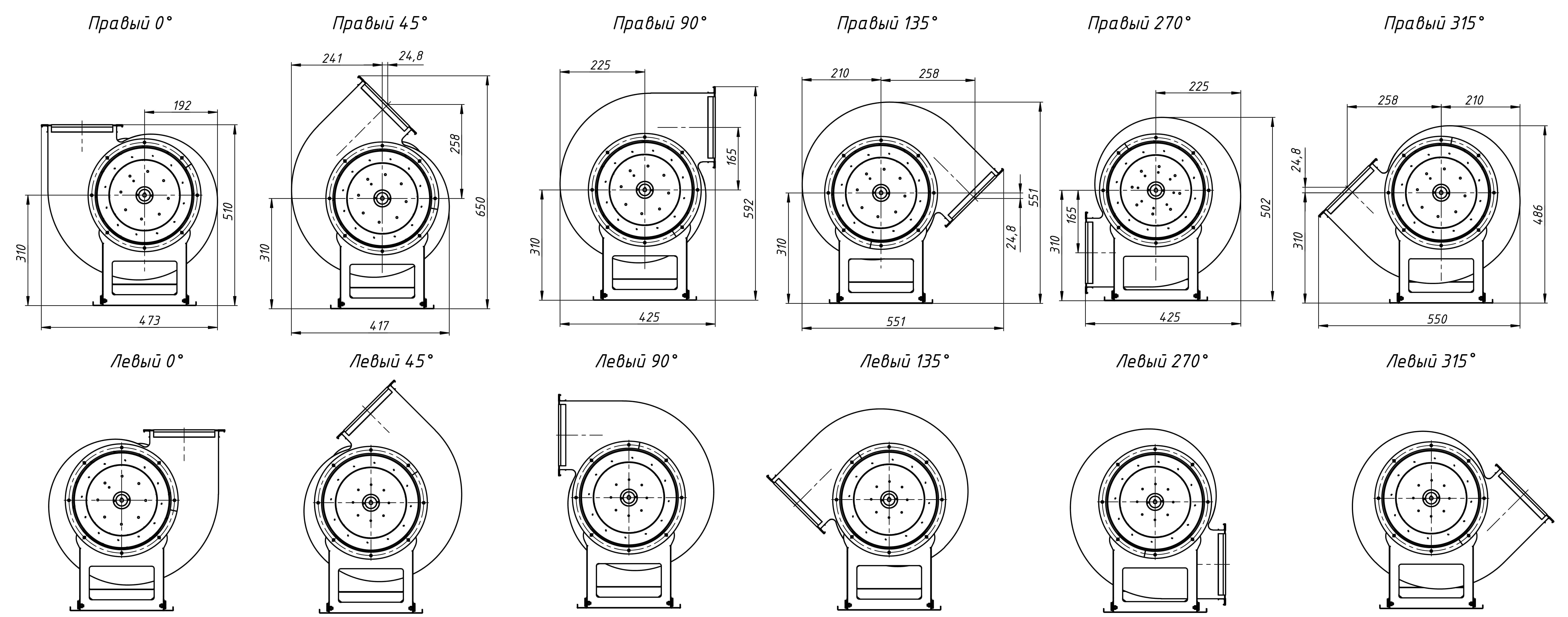

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 №2,5, исполнение 1, зависящие от положения корпуса
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики радиального вентилятора ВР 280-46 №2,5, исполнение 1
| Значение Lpi в октавных полосах f, Гц | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1500 | 76 | 77 | 78 | 79 | 74 | 72 | 70 | 83 | 90 |
| 3000 | 92 | 92 | 93 | 94 | 95 | 90 | 88 | 100 | 93 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
