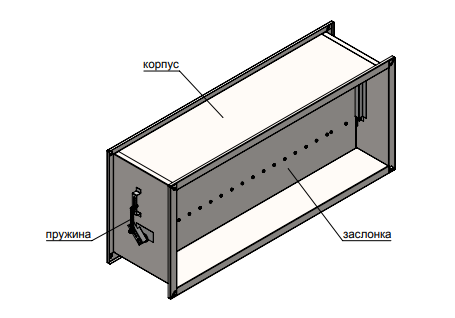

Клапан модели 120-НЗ(КОМ-БП)-АхВ является модификацией стандартного клапана без электромеханического привода (БП).
-
Назначение: Предназначен для установки на горизонтальных воздуховодах, либо на вертикальных воздуховодах при движении потока воздуха снизу-вверх.
-
Отсутствие привода: Используется в случаях, когда отсутствует риск обмерзания заслонки. Закрытие клапана при отключении вентилятора и возврат в исходное положение осуществляется за счет внешних пружин или гравитации.
-
Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.
-
Угол поворота заслонки: Не менее 70°.

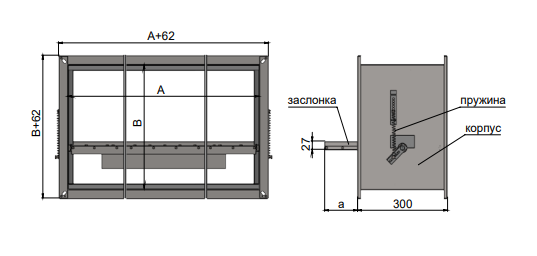

Вылет заслонки за пределы корпуса клапанов КПП-120-НЗ(КОМ-БП)-АХВ
Площадь проходного сечения клапанов КПП-120-НЗ(КОМ-БП)-АХВ
Коэффициент местного сопротивления клапанов КПП-120-НЗ(КОМ-БП)-АХВ
Применение электромеханических приводов на клапанах КПП-120-НЗ(КОМ-БП)-АХВ
Структура обозначения клапанов
НЗ(КИД) - Нормально закрытый избыточного давления
Модификации
|
(КИД)-АхВ |
клапан избыточного давления, возможен монтаж в проем до фланца, глубина корпуса 180 мм, вылет заслонки за лицевую часть корпуса отсутствует |
|
(КИДК)-АхВ |
клапан избыточного давления, возможно подсоединение к воздуховоду, глубина корпуса 180мм, без вылета заслонки за лицевую сторону. Возможно исполнение с регулировочными пружинами, установленными снаружи корпуса клапана (исп. СН) |
|
(КИД-МС) |
клапан избыточного давления морозостойкий, возможен монтаж в проем до фланца, глубина корпуса 180мм, вылет заслонки за лицевую часть корпуса отсутствует, оснащен электромагнитным приводом |
|
(КИД-КЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм, возможно подсоединение к воздуховоду, без вылета заслонок за пределы корпуса клапана |
|
(КИД-СЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| (КИД-СЛ)-АхВ-БФСУ | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
| (КИД-СЛ)-АхВ-Оп | клапан избыточного давления многостворчатый с обратным потоком, глубина корпуса 180 мм, возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| (КИД-СЛ)-АхВ-Оп-БФСУ | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Типоразмер - клапан с прямоугольным корпусом. А-типоразмер параллельно оси вращения заслонки, мм; В- типоразмер перпендикулярно оси вращения, мм
Применяемый привод
| ЭМП |
электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
