Основные характеристики:
-
Приводы: Оснащен электромеханическими приводами с возвратной пружиной или реверсивными приводами без возвратной пружины, в зависимости от системы управления.
-
Открытие: Привод обеспечивает первоначальное открытие (срывание) заслонки при ее обмерзании. Дальнейшее открытие происходит автоматически под воздействием потока воздуха при включении вентилятора.
-
Закрытие: После отключения вентилятора заслонка закрывается за счет внешних пружин и/или гравитации. Привод возвращается в исходное положение.
Климатическое исполнение:
- Климатическое исполнение: УХЛ2 по ГОСТ 15150-69.
- Защита от осадков: При установке клапана необходимо предусмотреть защиту от попадания осадков.
- Температурные ограничения: Температура в области привода не должна быть ниже указанной в его технических характеристиках. При более низких температурах необходимо обернуть привод саморегулирующимся греющим кабелем и поместить в теплоизолированный кожух или использовать клапан с приводом в теплоизолированном кожухе с подогревом.
Дополнительные условия эксплуатации:
- В зимний период обогрев привода должен быть включен.
- Угол поворота заслонки: не менее 70°.

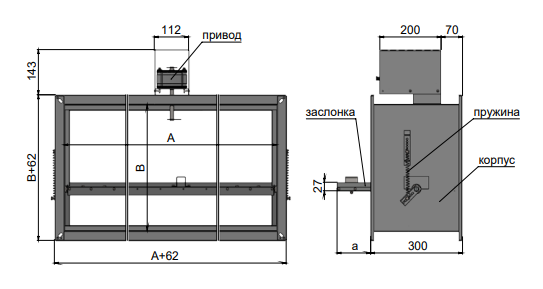

Вылет заслонки за пределы корпуса клапанов КПП-120-НЗ(КОМ)-АхВ-…
Площадь проходного сечения клапанов КПП-120-НЗ(КОМ)-АхВ-…
Коэффициент местного сопротивления клапанов КПП-120-НЗ(КОМ)-АхВ-…
Применение электромеханических приводов на клапанах КПП-120-НЗ(КОМ)-АхВ-…
Структура обозначения клапанов
НЗ(КИД) - Нормально закрытый избыточного давления
Модификации
|
(КИД)-АхВ |
клапан избыточного давления, возможен монтаж в проем до фланца, глубина корпуса 180 мм, вылет заслонки за лицевую часть корпуса отсутствует |
|
(КИДК)-АхВ |
клапан избыточного давления, возможно подсоединение к воздуховоду, глубина корпуса 180мм, без вылета заслонки за лицевую сторону. Возможно исполнение с регулировочными пружинами, установленными снаружи корпуса клапана (исп. СН) |
|
(КИД-МС) |
клапан избыточного давления морозостойкий, возможен монтаж в проем до фланца, глубина корпуса 180мм, вылет заслонки за лицевую часть корпуса отсутствует, оснащен электромагнитным приводом |
|
(КИД-КЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм, возможно подсоединение к воздуховоду, без вылета заслонок за пределы корпуса клапана |
|
(КИД-СЛ)-АхВ |
клапан избыточного давления многостворчатый, глубина корпуса 180 мм возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| (КИД-СЛ)-АхВ-БФСУ | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
| (КИД-СЛ)-АхВ-Оп | клапан избыточного давления многостворчатый с обратным потоком, глубина корпуса 180 мм, возможен монтаж в проем до фланца, без вылета заслонок за пределы корпуса клапана |
| (КИД-СЛ)-АхВ-Оп-БФСУ | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Типоразмер - клапан с прямоугольным корпусом. А-типоразмер параллельно оси вращения заслонки, мм; В- типоразмер перпендикулярно оси вращения, мм
Применяемый привод
| ЭМП |
электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
