Вид климатического исполнения и категория размещения – УХЛ2 по ГОСТ 15150-69.
-
Защита от осадков: При установке клапана необходимо предусмотреть меры по защите от попадания осадков.
-
Температурные условия: Температура в области привода не должна опускаться ниже значений, указанных в его технических характеристиках. Если условия эксплуатации предполагают более низкие температуры, привод необходимо обернуть саморегулирующимся греющим кабелем и поместить в теплоизолированный кожух. В качестве альтернативы можно заказать клапан с приводом в кожухе с подогревом.
-
Зимняя эксплуатация: В зимний период обогрев привода должен быть постоянно включен.
-
Угол поворота заслонки: Не менее 70°.

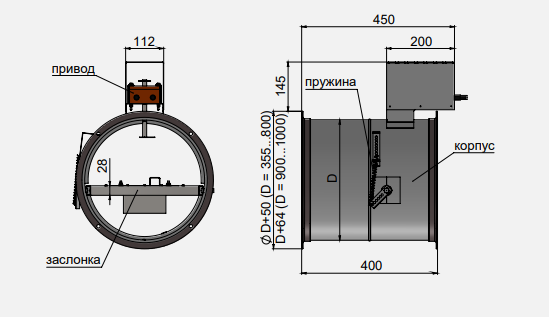

Вылет заслонки за пределы корпуса клапанов КПК-120-НЗ(КОМ)-D-…
Площадь проходного сечения клапанов КПК-120-НЗ(КОМ)-D-…
Коэффициент местного сопротивления клапанов КПК-120-НЗ(КОМ)-D-…
Структура обозначения клапанов
НЗ(КОМ) - Нормально закрытый обратный морозостойкий
Модификации
| (КОМ)-АхВ; (КОМ)-D |
клапан обратный морозостойкий, одностворчатый, возможно подсоединение к воздуховоду, оснащается электромеханическим приводом |
| КОМ-ПВ)-АхВ; (КОМ-ПВ)-D | то же, с противовесом (для установки в вертикальных воздуховодах при потоке сверху-вниз (для систем подпора)) |
| (КОМ-БП)-АхВ; (КОМ-БП)-D | клапан обратный морозостойкий, возможно подсоединение к воздуховоду, без электромеханического привода |
| КОМ-БП-ПВ)-АхВ; (КОМ-БП-ПВ)-D | то же, с противовесом (для установки в вертикальных воздуховодах при потоке сверху-вниз (для систем подпора)). |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Применяемый привод
| BM |
электромеханический привод с возвратной пружиной Belimo |
| ВЕ |
электромеханический реверсивный привод Belimo |
| SVF |
электромеханический привод с возвратной пружиной Sigmavent |
| SVE |
электромеханический реверсивный привод Sigmavent |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
ПО - периметральный обогрев клапана греющий кабель по периметру корпуса клапана.
Об - обогрев привода клапана при помощи саморегулирующегося греющего кабеля с его установкой в специальном теплоизолированном кожухе.
