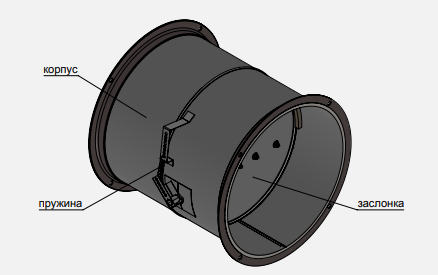

Клапан модели 120-НЗ(КОМ-БП)-D является модификацией стандартного клапана без электромеханического привода (БП).
-
Назначение: Подходит для установки на горизонтальных воздуховодах или вертикальных воздуховодах при потоке воздуха снизу вверх.
-
Отсутствие привода: Может быть использован в ситуациях, где исключена вероятность обмерзания заслонки. Закрытие клапана и возвращение его в исходное положение обеспечиваются за счет внешних пружин или действия гравитации.
-
Климатическое исполнение: УХЛ2 по ГОСТ 15150-69, что делает клапан пригодным для эксплуатации в умеренных холодных условиях.
-
Угол поворота заслонки: Не менее 70°, что гарантирует надежное управление воздушным потоком и функциональность системы.

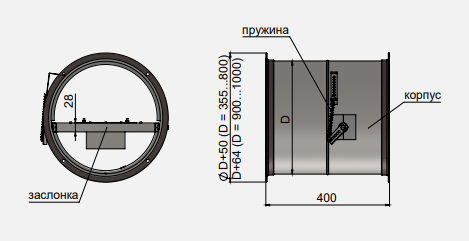

Вылет заслонки за пределы корпуса клапанов КПК-120-НЗ(КОМ-БП)-D-…
Площадь проходного сечения клапанов КПК-120-НЗ(КОМ-БП)-D-…
Коэффициент местного сопротивления клапанов КПК-120-НЗ(КОМ-БП)-D-…
Структура обозначения клапанов
НЗ(КОМ) - Нормально закрытый обратный морозостойкий
Модификации
| (КОМ)-АхВ; (КОМ)-D |
клапан обратный морозостойкий, одностворчатый, возможно подсоединение к воздуховоду, оснащается электромеханическим приводом |
| КОМ-ПВ)-АхВ; (КОМ-ПВ)-D | то же, с противовесом (для установки в вертикальных воздуховодах при потоке сверху-вниз (для систем подпора)) |
| (КОМ-БП)-АхВ; (КОМ-БП)-D | клапан обратный морозостойкий, возможно подсоединение к воздуховоду, без электромеханического привода |
| КОМ-БП-ПВ)-АхВ; (КОМ-БП-ПВ)-D | то же, с противовесом (для установки в вертикальных воздуховодах при потоке сверху-вниз (для систем подпора)). |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
Применяемый привод
| BM |
электромеханический привод с возвратной пружиной Belimo |
| ВЕ |
электромеханический реверсивный привод Belimo |
| SVF |
электромеханический привод с возвратной пружиной Sigmavent |
| SVE |
электромеханический реверсивный привод Sigmavent |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
ПО - периметральный обогрев клапана греющий кабель по периметру корпуса клапана.
Об - обогрев привода клапана при помощи саморегулирующегося греющего кабеля с его установкой в специальном теплоизолированном кожухе.
