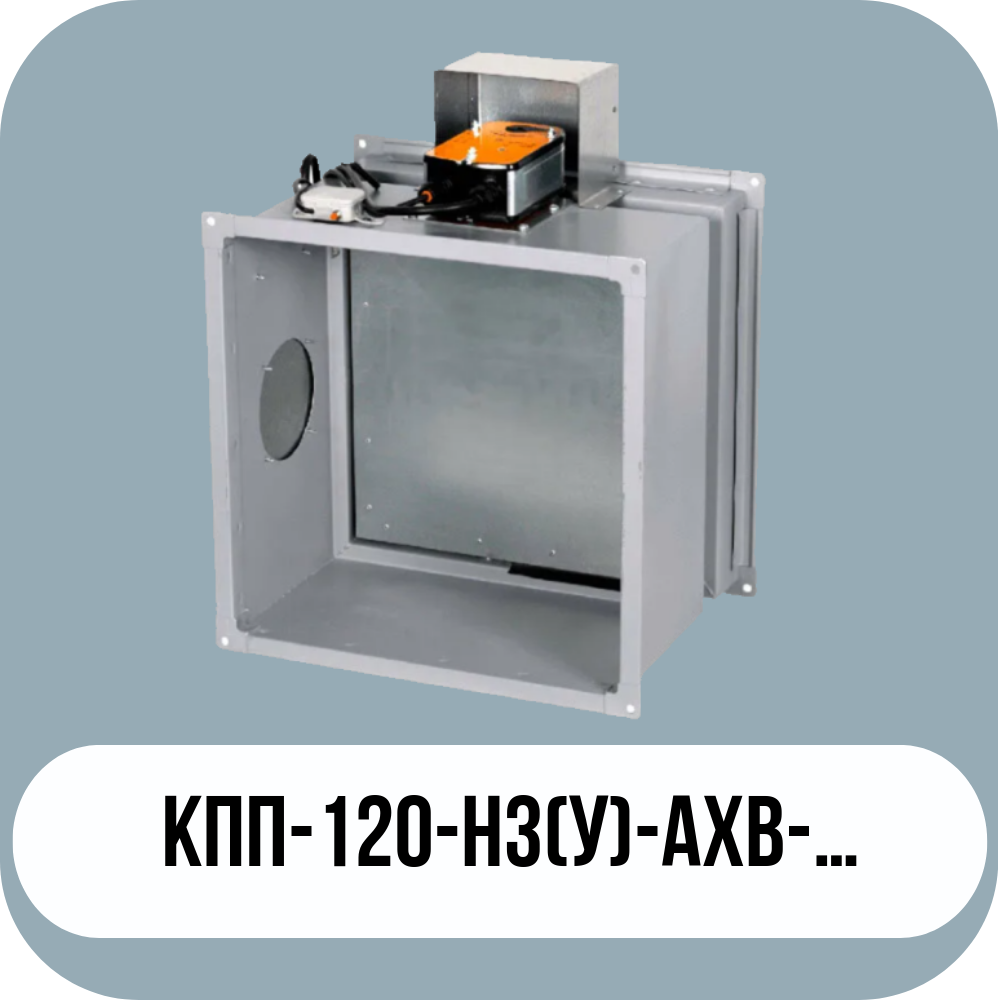

Клапан модели 120-НЗ(У)-АхВ представляет собой модификацию стандартного клапана 120-НЗ-АхВ, с измененным расположением привода.
-

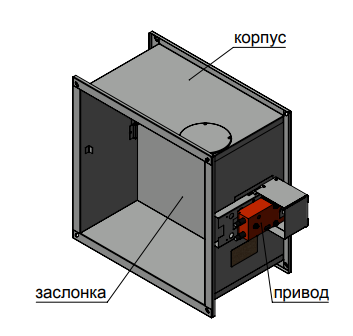

Расположение привода: Привод размещен снаружи корпуса и установлен вдоль корпуса клапана. Ось вращения привода совпадает с осью вращения заслонки.
-
Геометрические и аэродинамические характеристики: Полностью соответствуют стандартной версии клапана 120-НЗ-АхВ.
-

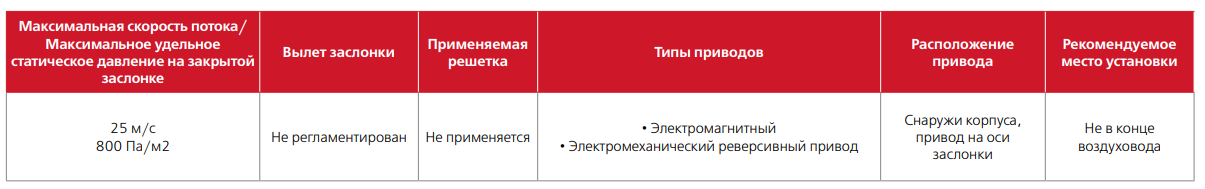

Область применения приводов: Приводы, применяемые в данной модификации, идентичны тем, что используются в базовой модели клапана.

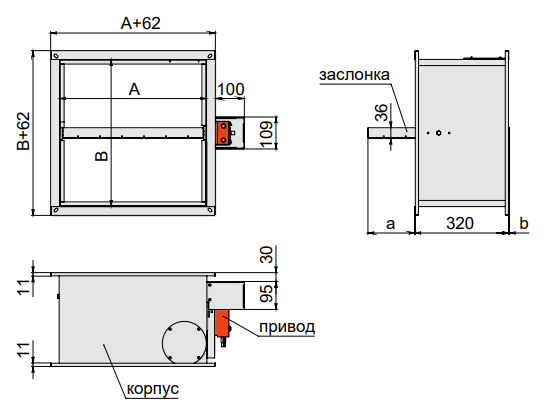

Вылет заслонки за пределы корпуса клапана КПП-120-НЗ(У)-АХВ-…
Установка клапанов КПП-120-НЗ(У)-АХВ-… в перегородках и перекрытиях
-
Учет вылета заслонки: При монтаже необходимо учитывать, что заслонка может выходить за пределы корпуса клапана в открытом положении.
-
Монтаж: Клапан модели 120-НЗ(У)-АхВ устанавливается в проем строительной конструкции или рядом с ней.
-
Пространственная ориентация: Ориентация клапана при установке может быть произвольной, при условии обеспечения свободного доступа к приводу для обслуживания.
-

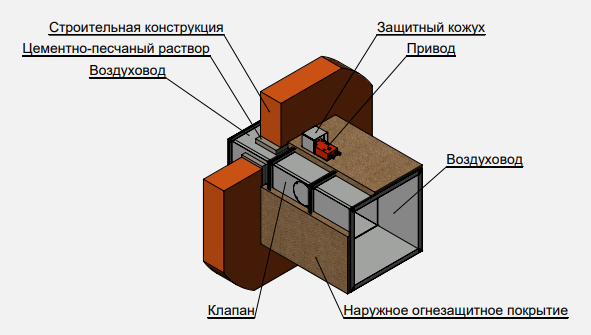

Огнестойкость: Нормально закрытый клапан должен устанавливаться в проемах строительных конструкций с нормируемым пределом огнестойкости. Заслонка в закрытом положении должна находиться в толще преграды. Зазоры между клапаном и ограждающими конструкциями следует заделывать цементно-песчаным раствором.
-

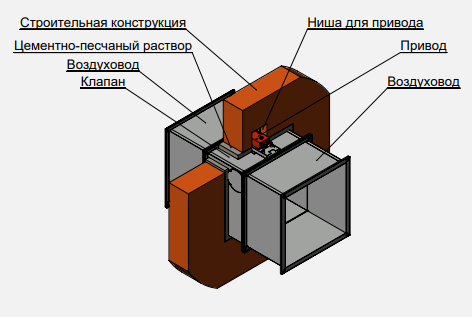

Допустимая установка: Разрешена установка противопожарного клапана вне проема строительной конструкции.
-
Огнезащита: Если необходимо, корпус клапана должен быть покрыт огнезащитным материалом, как и прилегающие воздуховоды.
Структура обозначения клапанов
AxBхL - типоразмер клапана с прямоугольным корпусом
ØD - типоразмер клапана с цилиндрическим корпусом. Для подсоединяемых клапанов – соответствует типоразмеру подсоединяемого воздуховода, для устанавливаемых в проем - размеру проема.
| А, мм | размер параллельный оси вращения заслонки |
| В, мм | размер перпендикулярный оси вращения заслонки |
| L | длина корпуса, отличающаяся от базовой модификации исполнения |
| D | диаметр воздуховода с ниппельным подсоединением |
| D (фл) | диаметр воздуховода с фланцевым подсоединением |
