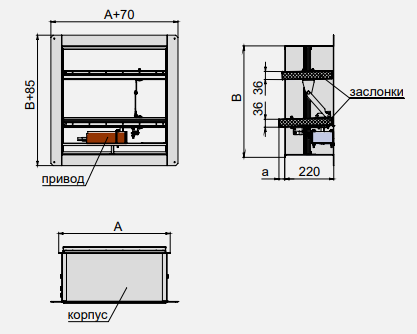

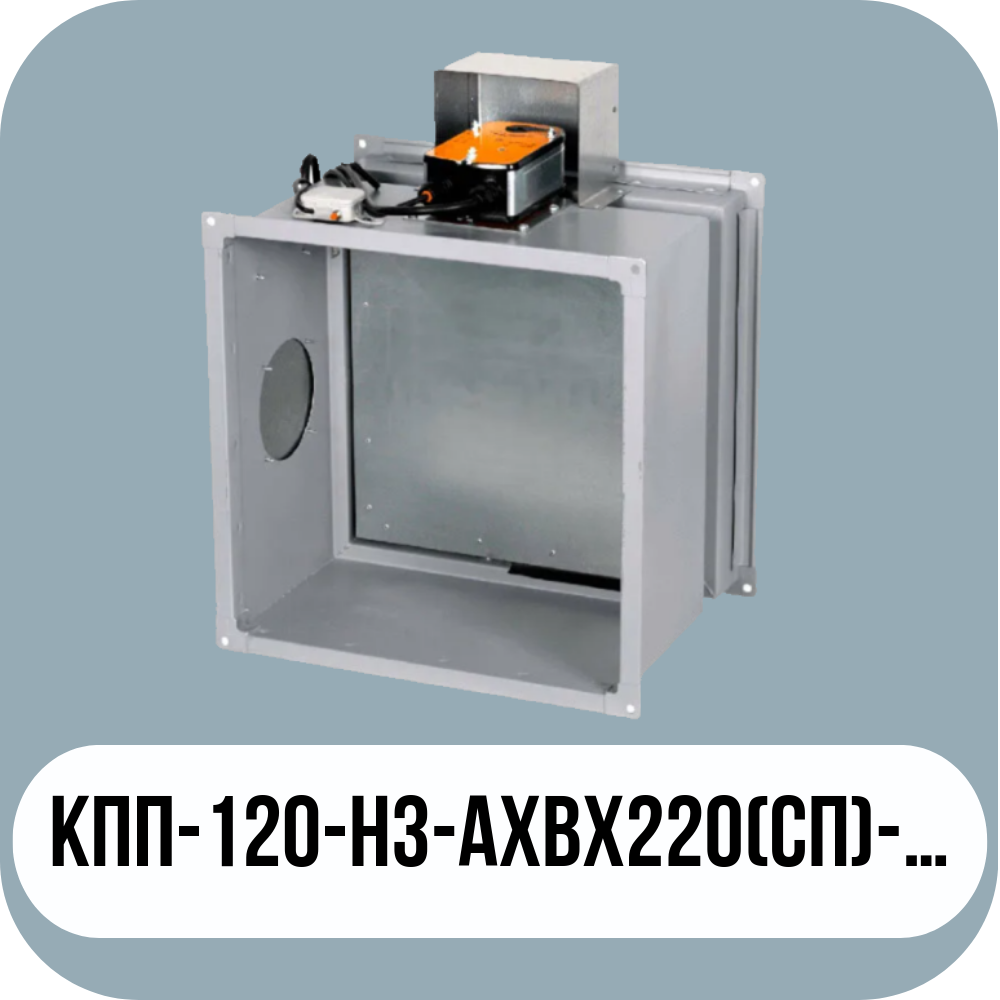

Клапан предназначен для монтажа в глубину проема до фланца и имеет прямоугольный корпус глубиной 220 мм с фланцем с одной стороны.

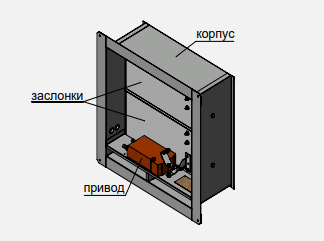

Заслонки: Изготовлены из оцинкованной стали, с огнестойким теплоизоляционным материалом. Вылет заслонок за лицевую сторону отсутствует, а за тыльную сторону — не регламентируется.
Типоразмер: Соответствует размеру проема, в который устанавливается клапан.
Установка: Рекомендуется для монтажа в проемы в преграде, в торце или сбоку воздуховода. При установке необходимо избежать препятствий для открытия заслонок.
Ориентация: Пространственная ориентация указывается при заказе с обеспечением доступа к приводу.

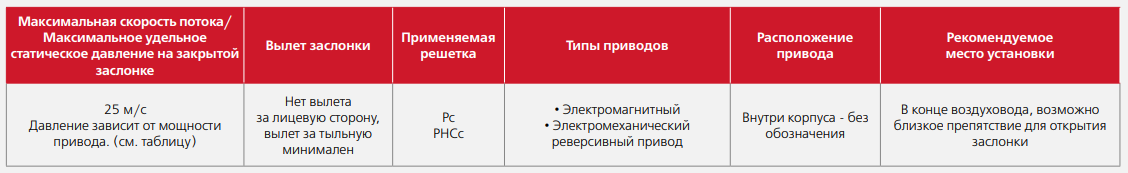

Особенность: Минимальный вылет заслонок за пределы корпуса клапана при сохранении оптимальных показателей проходного сечения и КМС.

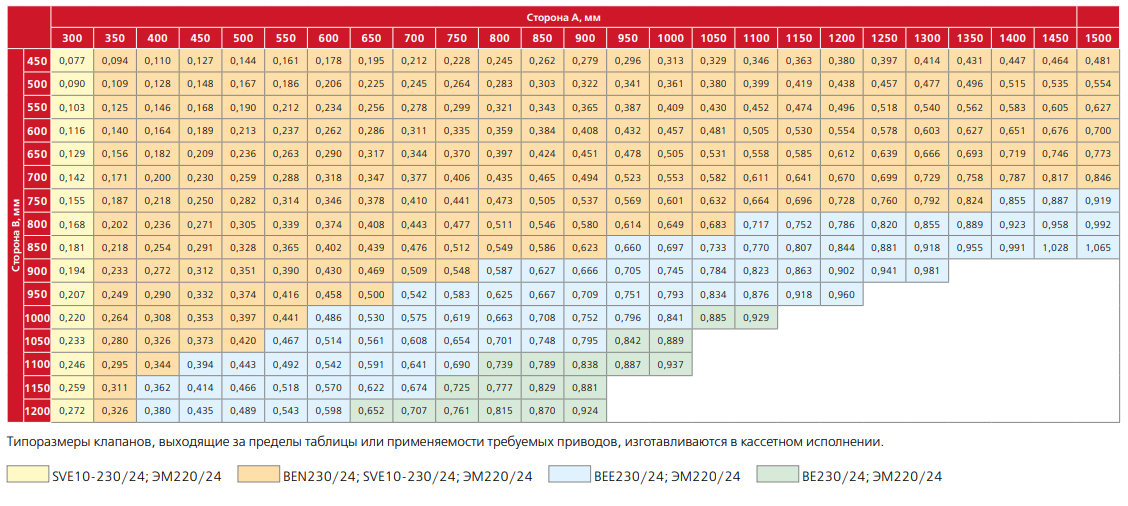

Площадь проходного сечения клапана КПП-120-НЗ-АХВХ220(СП)-…
Вылет заслонки за пределы корпуса клапана КПП-120-НЗ-АХВХ220(СП)-…

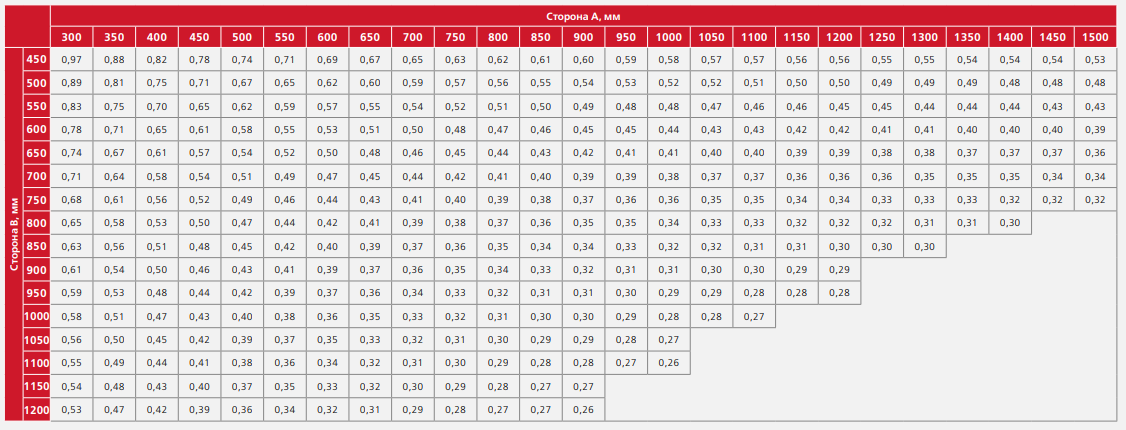

Коэффициент местного сопротивления клапана КПП-120-НЗ-АХВХ220(СП)-…

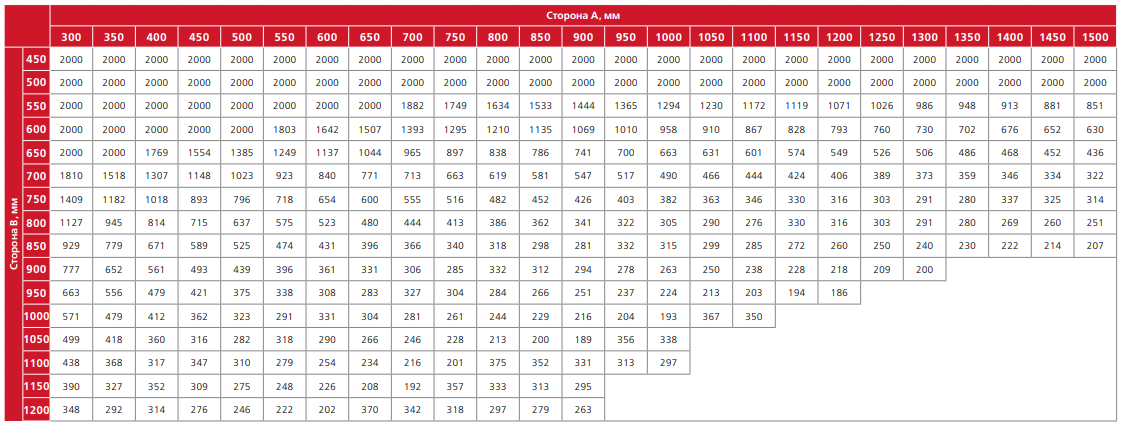

Допустимые перепады давления на закрытой заслонке клапанов КПП-120-НЗ-АХВХ220(СП)-…
Условия работы: В системе противодымной вентиляции при пожаре один клапан открывается, остальные остаются закрытыми.
Крутящий момент: На заслонку закрытого клапана с осью вращения, смещенной от центра, воздействует крутящий момент из-за перепада давления. Этот момент не должен превышать крутящий момент привода клапана.
Перепад давления: Максимальный перепад давления на закрытой заслонке для клапанов с электромагнитным приводом рассчитывается исходя из удельного значения 800 Па/м².

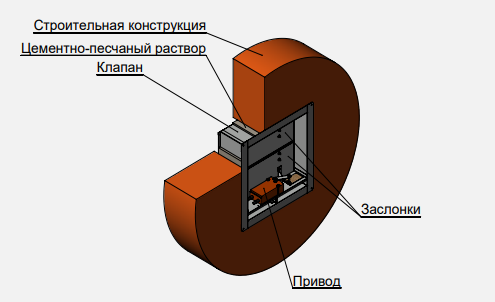

Установка клапанов КПП-120-НЗ-АХВХ220(СП)-… в перегородках и перекрытиях
Монтаж: Учитывайте вылет заслонки за пределы клапана в открытом положении.
Установка: Клапан монтируется в проем строительной конструкции. Пространственная ориентация должна быть указана при заказе, с обязательным обеспечением доступа к приводу.
Электромагнитный привод: При установке учитывайте влияние силы тяжести. Для монтажа на горизонтальную поверхность (потолок), пружины должны преодолеть силу тяжести, чтобы открыть заслонки.
Открытие заслонок:
- По потоку воздуха: Полное открытие и фиксация не обязательны, поток воздуха сам откроет заслонки под нужным углом.
- Против потока: Заслонки должны полностью открыться и зафиксироваться, перед включением вентилятора.
Огнестойкость: Клапан устанавливается в проемы с нормируемым пределом огнестойкости. Зазоры между клапаном и конструкцией должны быть заделаны цементно-песчаным раствором.
Структура обозначения клапанов
AxBхL - типоразмер клапана с прямоугольным корпусом
ØD - типоразмер клапана с цилиндрическим корпусом. Для подсоединяемых клапанов – соответствует типоразмеру подсоединяемого воздуховода, для устанавливаемых в проем - размеру проема.
| А, мм | размер параллельный оси вращения заслонки |
| В, мм | размер перпендикулярный оси вращения заслонки |
| L | длина корпуса, отличающаяся от базовой модификации исполнения |
| D | диаметр воздуховода с ниппельным подсоединением |
| D (фл) | диаметр воздуховода с фланцевым подсоединением |
По всей России и странам СНГ
Организуем доставку продукции по всей России, включая Казахстан и другие страны СНГ. Работаем с проверенными перевозчиками: «Деловые Линии», СДЭК, ТК «ПЭК», «Байкал-Сервис» и другими. Поставка осуществляется при наличии товара на складе и подтверждении оплаты.
• Без обозначения - базовая модель (прямоугольный или цилиндрический корпус, одностворчатый, возможно подсоединение к воздуховоду, глубина корпуса 320мм (400мм для цилиндрического с ниппельным подсоединением или 380мм с фланцевым), со смотровым люком, привод снаружи смещен относительно оси заслонки, вылет заслонки не регламентируется).
| (У) |
то же, с приводом без смещения относительно оси заслонки |
| (КС)-АхВ | возможно подсоединение к воздуховоду, глубина корпуса 220мм, без смотрового люка, одностворчатый, типоразмера АхВ, без вылета заслонки за лицевую сторону корпуса клапана, привод внутри или снаружи. |
| (КС)-АхВх150 |
то же, глубина корпуса 150мм. |
| АхВх220(КП) | возможно подсоединение к воздуховоду, глубина корпуса 220мм, без смотрового люка, двустворчатый, без вылета заслонок за лицевую сторону корпуса клапана, привод внутри или снаружи |
| (КЛ)-АхВ |
возможно подсоединение к воздуховоду, глубина корпуса 220мм, габарит при открытых заслонках 220мм, без смотрового люка, |
| (КЛ)-АхВх150 | то же, глубина корпуса 150мм |
| (С)-АхВ |
возможен монтаж в проем до фланца, глубина корпуса 220мм, без смотрового люка, одностворчатый, типоразмера АхВ (посадочный |
| (С)-АхВх150 | то же, глубина корпуса 150мм |
| (С)-АхВх150(БФСУ) | то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода. |
| АхВх220(СП) |
возможен монтаж в проем до фланца, глубина корпуса 220мм, без смотрового люка, двустворчатый, без вылета заслонок за |
| (СЛ)-АхВ |
возможен монтаж в проем до фланца, глубина корпуса 220мм, габарит при открытых заслонках 220мм, без смотрового люка, многостворчатый, привод внутри |
| (СЛ)-АхВх150 |
то же, глубина корпуса 150мм |
| (СЛ)-АхВх150(БФСУ) |
то же, без фланцев, возможен монтаж в глубине проема, крепится за специальные проушины внутри проема или воздуховода. |
| (СЛ)-АхВх160 |
возможен монтаж в проем до фланца, глубина корпуса 160мм, без вылета заслонки за пределы корпуса клапана, без смотрового люка, многостворчатый, типоразмера АхВ (посадочный размер), привод внутри отделен от заслонок |
| (МС-1/2)-АхВ |
базовая модель в морозостойком исполнении с возможностью установки клапана в наружную стену (на границу теплохолод). МС-1 до температуры -30°С, МС-2 до температуры -60°С. |
Расположение привода
| А) |
Для подсоединяемых со смотровым люком- снаружи |
| Б) |
Для устанавливаемых в проем – внутри |
| СН |
привод снаружи |
| ВН |
привод внутри |
Применяемый привод
| ЭМ |
электромагнитный привод на площадке. Может устанавливаться как внутри (кроме многостворчатых клапанов), так и снаружи корпуса клапана |
| ЭМП |
электромагнитный привод на стойке. Может устанавливаться только внутри корпуса клапана |
| BM |
электромеханический привод с возвратной пружиной Belimo |
| ВЕ |
электромеханический реверсивный привод Belimo |
| SVF |
электромеханический привод с возвратной пружиной Sigmavent |
| SVE |
электромеханический реверсивный привод Sigmavent |
Напряжение питания привода
| (220) |
220В, 50 Гц. |
| (24) |
24В постоянного или переменного (50Гц) тока. Род тока указывается для электромагнитов |
| (12) |
12В постоянного тока |
Дополнительный функционал клапана
| ВЗ |
взрывозащищенное исполнение |
| Мс |
морозостойкое исполнение, с одинаковым температурным режимом без образования конденсата с обеих сторон заслонк |
| к |
комплектация клеммной колодкой |
| Кк |
комплектация клеммной коробкой с клеммной колодкой |
| Тд |
комплектация тепловым датчиком (устанавливается на приводы с возвратной пружиной) |
| Тдк |
комплектация тепловым датчиком с кнопкой (устанавливается на приводы с возвратной пружиной) |
| ПО |
периметральный обогрев клапана, греющий кабель по периметру корпуса клапана |
| Об |
обогрев привода клапана при помощи саморегулирующегося греющего кабеля с его установкой в специальном теплоизолированном кожухе |
| ПИ |
специализированная антивандальная защита привода (устанавливается по согласованию) |
Плоскость установки клапана
| Г |
горизонтальная (потолок) |
| ВГ |
плоскость установки вертикальная (стена), ось вращения горизонтальная |
| ВВ |
плоскость установки вертикальная, ось вращения вертикальная |
Схемы подключения приводов
