Общие сведения

Заслонки воздушные предназначены для регулирования количества воздуха и невзрывоопасных газовоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, с температурой до 80° С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м³ Заслонки применяются в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах с рабочим давлением до 1500 Па (150 кгс/м²).

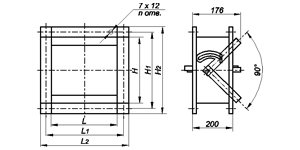

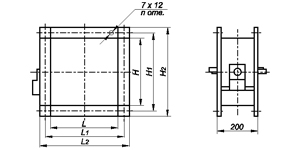

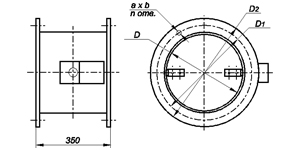

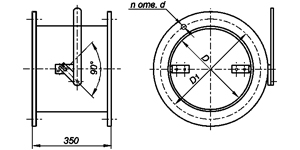

Заслонки выпускаются круглого и прямоугольного сечения и представляют собой патрубок (корпус) из тонколистовой стали, выполненный с поворотными лопатками, установленными на оси. Лопатки снабжены резиновыми уплотнениями. Поворот и фиксация положения лопаток осуществляется с помощью ручки узла управления или с помощью электропривода. Конструкция заслонок принята вне зависимости от выбранного типа исполнительного механизма. Воздушные заслонки могут работать в режиме "открыто-закрыто", стандартное исполнение и в режиме регулировки воздушного потока, для этого необходима комплектация соответствующим исполнительным механизмом.

Условия эксплуатации

Заслонки предназначены для эксплуатации в условиях умеренного (У) 1, 2, 3, 4 категорий размещения по ГОСТ15150-69.

:
