Циклон УЦ - 38

Циклоны УЦ-38 применяются в системах пневмотранспорта древесных отходов для очистки воздуха, содержащего помимо стружки и опилок шлифовальную пыль. Циклоны обеспечивают эффективную очистку запыленного воздуха. Циклоны устанавливаются как на нагнетательной, так и на всасывающей стороне вентилятора. При установке на всасывающей стороне вместо зонта следует устанавливать улитку. Производительность данных циклонов от 2200 до 14400 м³/ч. Габаритные и присоединительные размеры циклона УЦ-38 указаны в таблице.

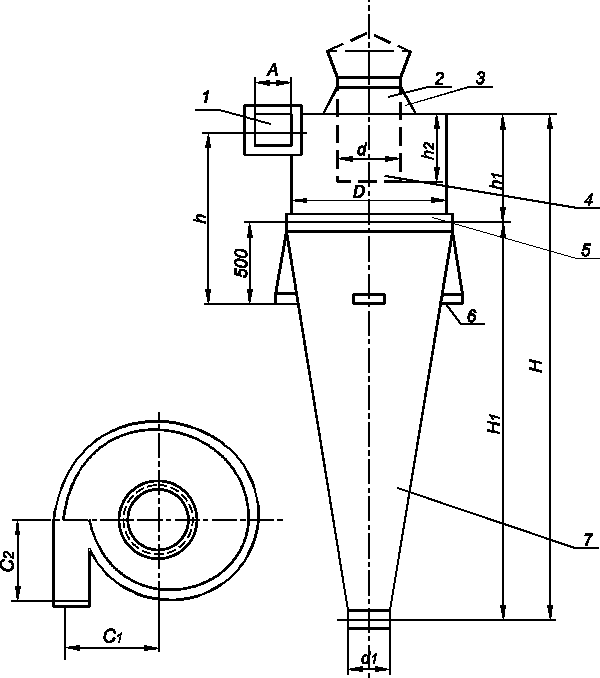

1. входной патрубок АхА, 2. выходная труба, 3. крышка, 4. цилиндр внутренний, 5. цилиндр внешний, 6. опоры, 7. конус циклона.

Габаритные и присоединительные размеры циклона УЦ - 38

№ циклона

D

d

d1

А

С1

С2

Н

Н1

h

h1

h2

9

900

340

190

229

562.5

550

3400

2500

1090

700

450

10

1000

380

210

254

625,0

600

3800

2800

1175

800

500

11

1100

420

230

279

687,5

650

4220

3100

1260

900

550

12

1200

460

250

304

750,0

700

4550

3350

1300

950

600

13

1300

490

270

329

812,5

750

4980

3650

1390

1050

650

14

1400

530

290

354

875,0

800

5300

3900

1425

1100

700

15

1500

570

310

379

937,5

850

5720

4200

1510

1200

750

16

1600

610

330

404

1000

900

6150

4500

1600

1300

800

18

1800

680

370

454

1125

950

6800

5050

1725

1450

900

20

2000

760

420

504

1250

1050

7600

5600

1850

1600

1000

Технические характеристики циклона УЦ - 38

№ циклона

Диаметр циклона D, мм

Площадь сечения входного патрубка, м²

Скорость воздуха в сечении входного патрубка, м/с

Пропускная способность, м³/ч

Объем конуса, м³

Масса кг

9

900

0,0506

12-16

10

10

10

10

1000

0,0625

12-16

11

11

11

11

1100

0,0755

12-16

12

12

12

12

1200

0,009

12-16

13

13

13

13

1300

0,106

12-16

14

14

14

14

1400

0,1225

12-16

15

15

15

15

1500

0,140

12-16

16

16

16

16

1600

0,160

12-16

18

18

18

18

1800

0,2025

12-16

20

20

20

20

2000

0,250

12-16

18

18

18
