НазначениеДля облегчения монтажа крышных вентиляторов дымоудаления применяют стакан специальной конструкции с утепленными стенками. Монтажный стакан СМ ВКР ВВ ДУ применяются на любом типе кровли. КонструкцияСтакан монтажный СМ ВКР ВВ ДУ представляет собой сборную конструкцию квадратного сечения. Между внутренней и наружной стенкой стакана находится термоизоляционный материал. Крепление вентилятора на монтажный стакан осуществляется болтами М12, которые вворачиваются в резьбовые заклепки располагающиеся на верхней плоскости стакана. Посредством опорной плиты монтажный стакан устанавливается на кровлю. |  |

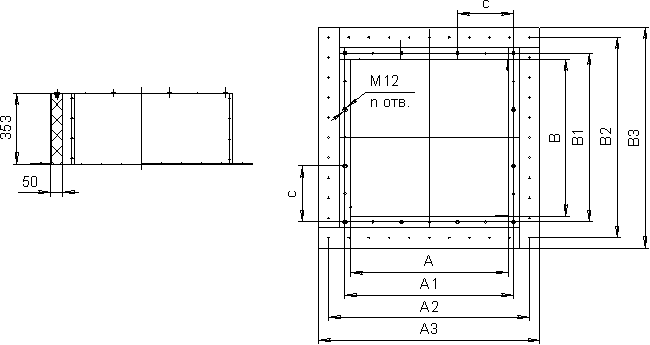

Габаритные и присоединительные размеры
Обозначение стакана | Размеры, мм | ||||||||||
А | А1 | А2 | А3 | В | В1 | В2 | В3 | с | n | Масса, кг | |
СМ ВКР ВВ ДУ - 4 | 560 | 610 | 772 | 860 | 550 | 716 | 772 | 860 | 305 | 8 | 31,7 |
СМ ВКР ВВ ДУ - 5 | 657 | 710 | 857 | 957 | 657 | 710 | 857 | 957 | 355 | 8 | 39,4 |
СМ ВКР ВВ ДУ - 6,3 | 783 | 840 | 1000 | 1100 | 783 | 840 | 1000 | 1100 | 280 | 12 | 51,4 |
СМ ВКР ВВ ДУ - 7,1 | 850 | 910 | 1050 | 1150 | 924 | 984 | 1124 | 1224 | 315 | 12 | 60,0 |
СМ ВКР ВВ ДУ - 8 | 940 | 1000 | 1140 | 1240 | 1014 | 1074 | 1214 | 1314 | 359 | 12 | 68,5 |
СМ ВКР ВВ ДУ - 9 | 1050 | 1110 | 1250 | 1350 | 1080 | 1140 | 1290 | 1390 | 382 | 12 | 80,5 |
СМ ВКР ВВ ДУ - 10 | 1150 | 1210 | 1350 | 1450 | 1180 | 1230 | 1380 | 1480 | 410 | 12 | 94,2 |
СМ ВКР ВВ ДУ - 11,2 | 1230 | 1320 | 1440 | 1540 | 1250 | 1340 | 1450 | 1550 | 453 | 12 | 102,7 |
СМ ВКР ВВ ДУ - 12,5 | 1360 | 1450 | 1570 | 1670 | 1380 | 1450 | 1780 | 1680 | 483 | 12 | 120,1 |
