НазначениеСтакан применяется для облегчения монтажа крышных вентиляторов на любой тип кровли. КонструкцияСтакан в сборе состоит из корпуса и четырехгранного или восьмигранного кожуха. Корпус стакана представляет собой цилиндр, выполненный из стального листа толщиной 1,5 мм, к которому в верхней и нижней части привариваются опорные кольца. Верхнее опорное кольцо, предназначено для монтажа на него вентиляторов и патрубков вентиляционных шахт. Нижнее опорное кольцо служит для непосредственного монтажа стакана на кровлю. Кожух стакана выполнен из стального листа толщиной 1,5 мм двумя отдельными элементами, присоединяемыми к корпусу болтами. |

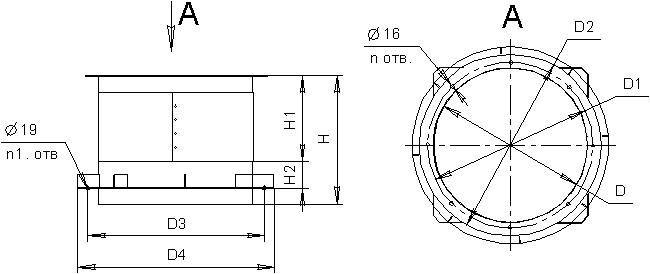

Габаритные и присоединительные размеры
Обозначение стакана | Вентилятор ВКР № | Размеры, мм | ||||||||||
D | D1 | D2 | D3 | D4 | H | H1 | H2 | n | n1 | Масса,кг | ||
С - 1 | 3,15 | 400 | 470 | 530 | 500 | 610 | 575 | 400 | 120 | 4 | 4 | 33,7 |
С - 2 | 4, 5, 6,3 | 717 | 772 | 850 | 820 | 920 | 600 | 400 | 120 | 8 | 8 | 42,2 |
С - 3 | 8 | 1014 | 1072 | 1150 | 1120 | 1220 | 630 | 400 | 120 | 8 | 8 | 81,8 |
С - 4 | 10 | 1214 | 1290 | 1350 | 1320 | 1420 | 630 | 400 | 120 | 8 | 8 | 102,4 |
С - 5 | 12,5 | 1414 | 1522 | 1550 | 1520 | 1620 | 630 | 400 | 120 | 8 | 8 | 140,0 |
